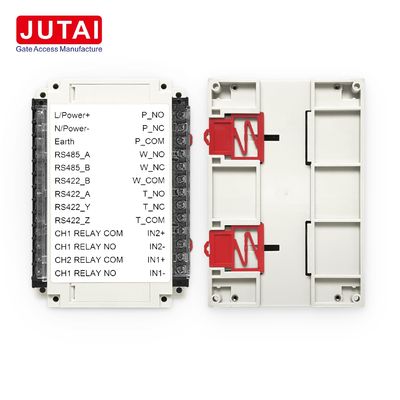

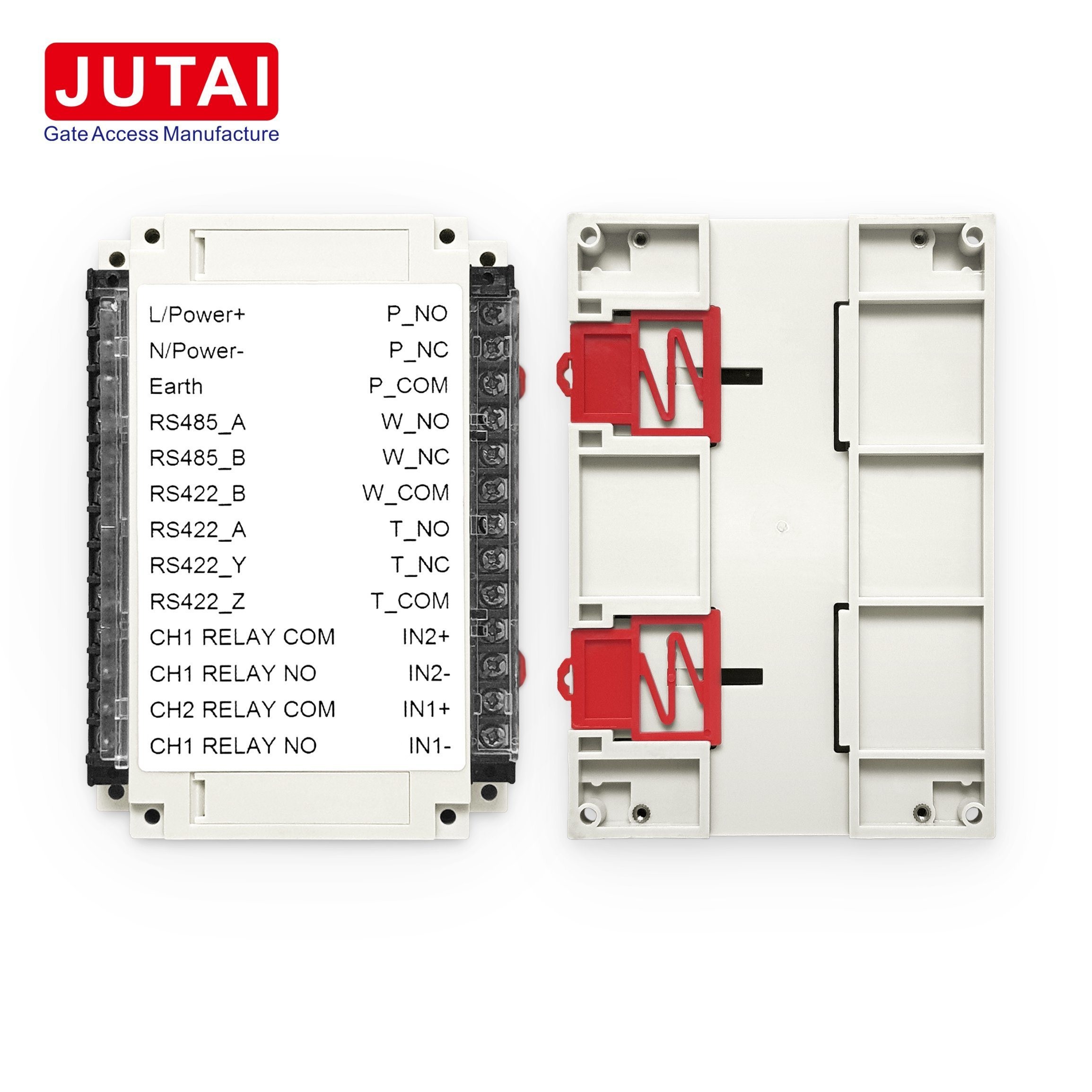

BR-101 Intelligente verkeerslichtcontroller

BR-101 T-No/Nc/COM verkeerslichtregelaar voor parkeerterrein Slimme verkeersregelaar

Intelligente verkeersleiding
We hebben verschillende projecten voor de klant aangepast, we hebben alleen onze ingenieurs nodig om met de controller om te gaan.Neem contact op met ons team over eventuele projectvereisten

Er zijn succesvolle projectoplossingen van de opdrachtgever:
Oplossing 1
1De voertuigen op de bocht, zowel de uitgang als de ingang.
Lijst van producten:
2pcs kleine verkeersbediener,
2 stuks verkeerslicht
2 stuks dubbelkanaallusdetector
1pcs detector voor een enkele lus
2 stuks Waarschuwingslicht
1 eenheid barrièrepoort
loopkabel en elektriciteitsleiding
2Werkingsbeginsel:
Wanneer er geen voertuig aan beide zijden, beide zijden groen licht, wanneer er een auto
Bij het invoeren van CH1B naar CH2B (of bij het invoeren van CH1A naar CH2A door een auto) klinkt het alarm W1(W2).
Op dit punt blijft het licht LB groen (LA blijft groen), terwijl LA(LB) is samengesteld uit Turn red, geen voertuigen toegestaan, wacht 3 seconden (6 seconden met oproepcode).
Als de wagen in richting B (richting A) blijft rijden, wordt na een groot aantal voertuigen vrijgelaten, gedwongen om naar rood te schakelen en 3 seconden te wachten (6).
Als na enkele seconden geen voertuig in richting A (richting B) voorbij gaat volgens de wijzercode, zijn beide zijden in groen licht.
Opmerking: tel wanneer CH2B in richting B of CH2A in richting A als notatie wordt ingevoerd.
Oplossing 2
1De voertuigen voor drie ingangen en uitgangen
Lijst van producten:
3pcs kleine verkeersbediener,
3 stuks verkeerslicht
3 stuks dubbelkanaallusdetector
1pcs detector voor een enkele lus
3 stuks Waarschuwingslicht
1 eenheid barrièrepoort
loopkabel en elektriciteitsleiding
2Werkingsbeginsel:
Wanneer er geen voertuig aan de drie zijden is, geven de drie zijden allemaal groen licht, wanneer er een auto is die CH1B tot CH2B binnengaat, luiden alarmen W1 en W2.
Op dit moment is het licht LB nog steeds groen, terwijl LA en LC van groen naar rood veranderen.Geen voertuigen toegestaan, wacht 3 seconden (6 seconden met oproepcode).
Als er meer auto's in richting B rijden, moet het na een groot aantal voertuigen worden vrijgelaten naar een rood licht en 3 seconden wachten (6).
Als geen enkel voertuig na enkele seconden in richting A en richting C voorbijrijdt (wijkcode).
Alle kanten zijn groen.
Opmerking: tel wanneer CH2B in richting B of CH2A in richting A als notatie wordt ingevoerd.

Oplossing 3
1Voor één ingang en één uitgang.
Lijst van producten:
2 stuks barrièrepoorten
2 smart verkeerslichten
4 stuks detectoren voor een enkele lus
1 stuks enkel LED licht "SLOW"
1 stuks verkeerslicht "SLOW"+groen
2Werkingsbeginsel:

Wanneer de auto op de lus1 komt, vertoont het inrijlicht 6 en het uitrijlicht 5 SLOW.

Nadat de auto de lus 1 heeft verlaten, heeft het 6 seconden relais vertraging.

Na 6s verandert het licht 5 en 6 in ZWART, licht 2 groen. (de toestand van het licht wordt bepaald door relaisuitgang of gronddruk)

De andere kant werkt hetzelfde.
Oplossing 4
1.Voor dezelfde ingang en uitgang
Lijst van producten:
1 stuks barrièrepoort
1 stuks UHF-lezer
1pcs slimme verkeerslichtcontroller
2 stuks verkeerslichten
2 stuks detectoren voor dubbelkanaallussen
1pcs detector voor een enkele lus
Uhf kaart of sticker
Werkingsbeginsel:
Ingang naar uitgang:
Wanneer de auto op loop1 en trigger de kaartlezer, lezer zal de kaart te lezen, als de kaart geldig is, S1 groen zal worden, S2 rood worden,en de barrière open.
Als de auto op lus 2 staat, wordt S1 rood en blijft S2 groen.
Als de auto loop 2 passeert, wordt S1 groen en S2 blijft groen.
Als er geen auto is, blijft de groene kleur aan de ingang en de uitgang altijd aan.
Uitgang naar ingang:
Als de auto op Loop 2 staat, gaat de detector de barrière open, S2 wordt groen, S1 rood.
Wanneer de auto op lus 1 staat, wordt S2 rood en blijft S1 groen.
Wanneer de auto loop 1 passeert, wordt S2 groen en S1 blijft groen.
Als er geen auto is, blijft de groene kleur bij de ingang en de uitgang altijd aan.

Oplossing 5
1Voor één toegangspoort.
Lijst van producten:
1 stuks verkeerslicht
1pcs slimme verkeersbediener
2Werkingsbeginsel:
Wanneer de auto druk op lus A, de IU wordt geactiveerd en het rode licht is aan
U oordeelt of de auto is geregistreerd of niet, als het ongeldig is, zal de bocht niet openen, en het rode licht aan houden; Wanneer de auto het rode licht verlaat, gaat het uit.
Indien geldig, rood licht uit, groen licht aan
Wanneer het voertuig loop B passeert, wordt de wegpoort gesloten en gaat het groene licht uit.
Systeemdiagram:
