Doppel spoel voertuiglusdetector voor het tellen van voertuigen detectie parkeerbeheer

Doppel spoel voertuiglusdetector voor voertuigtelling, detectie en parkeerbeheer

Productnaam:Dual-Channel Loop Detector voor Parkeerboom Barrier Gate 110-240VAC (48 tot 63Hz)

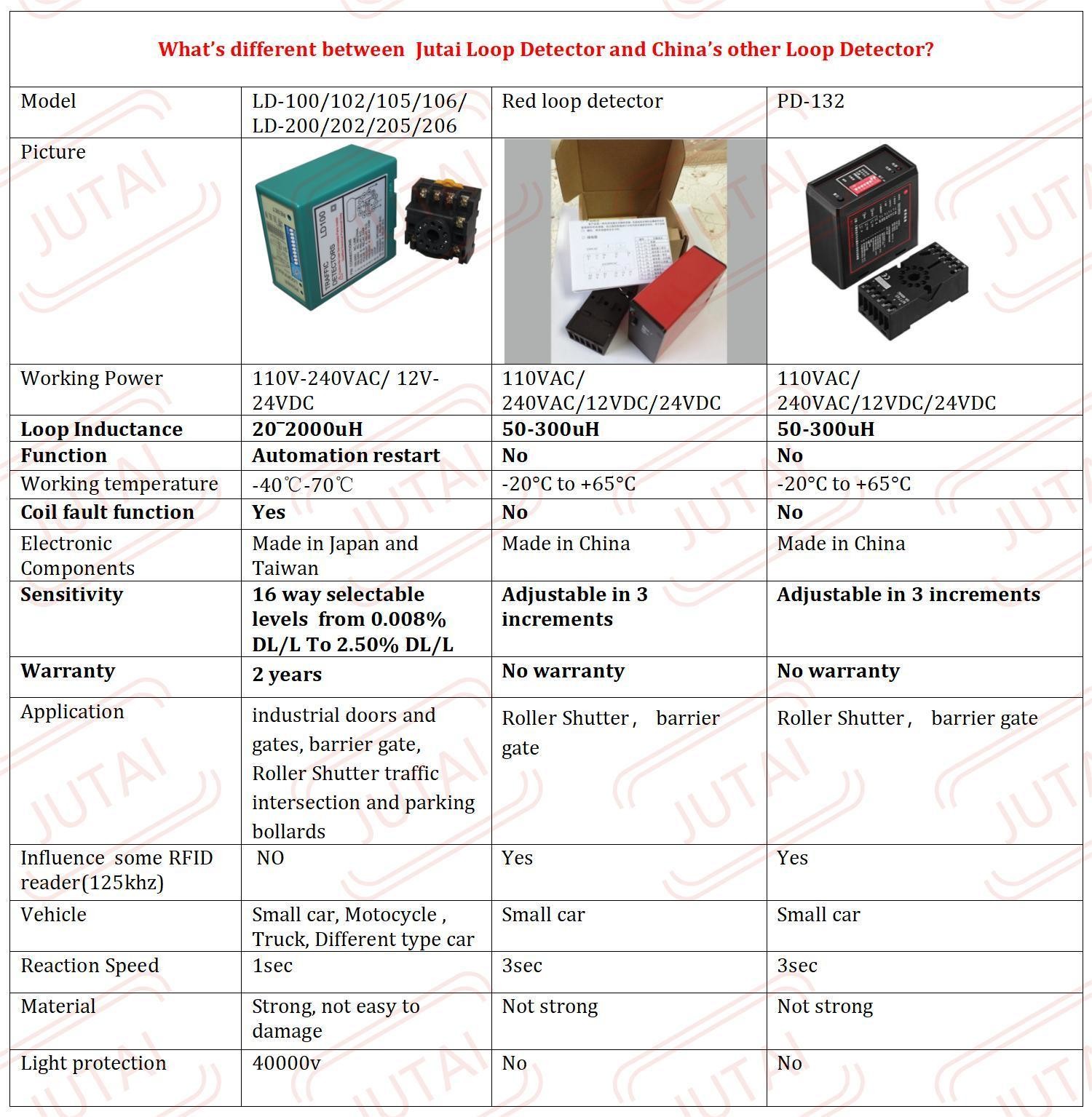

Voordelen:

1. Een breed detectiebereik en hoge gevoeligheid: zorgt voor nauwkeurige detectie van verschillende voertuigen met een breed detectiebereik van 15 tot 2000 μH en een hoge gevoeligheid.

2. Automatische resetfunctie: Verbetert de stabiliteit en betrouwbaarheid van het systeem door automatisch te resetten in geval van storing, waardoor handmatige interventie wordt geëlimineerd.

3. Richtingherkenning: Precieze activering op basis van de richting van de voertuigbeweging, waardoor de controle over de poortoperatie wordt verbeterd.

4. 40000V bliksembescherming: een robuuste bescherming tegen blikseminslagen zorgt voor duurzaamheid en betrouwbaarheid op lange termijn.

5. Brede werkomgeving: Stabiele prestaties bij ruwe weersomstandigheden, werkend binnen een breed temperatuurbereik van -40°C tot +70°C.

Functionaliteit:

1. Voertuigdetectie: detecteert voertuigen nauwkeurig met behulp van inductieve sensortechnologie, gebaseerd op veranderingen in de inductance binnen lussen veroorzaakt door de metalen massa van het voertuig.

2. Richtingsherkenning: Identificeert specifieke richtingen van voertuigbeweging voor nauwkeurige controle over de poortopening en de verkeersstroom.

3. Automatische reset: elimineert handmatige ingreep door automatisch te resetten in geval van storing, waardoor de continue werking van het systeem wordt verzekerd.

4. Relais-uitgang: biedt relais-uitgangssignalen bij voertuigdetectie, waardoor de poortbeheersing, het beheer van verkeerslichten en het tellen van voertuigen worden vergemakkelijkt.

Toepassingen:

1. Verkeersbeheersystemen: detecteert voertuigen op kruispunten, tolhallen en parkeeringang/uitgang voor efficiënte verkeerscontrole.

2. Poortautomatisering: Automatiseren van het openen en sluiten van poorten in woon-, commerciële en industriële omgevingen.

3. Parkeerfaciliteiten: beheert de toegang/uitgang van voertuigen, telt voertuigen en handhaaft parkeerregels op parkeerplaatsen en garages.

4. Toegangscontrole: Toestemt voertuigen toegang tot beveiligde locaties zoals afgesloten gemeenschappen, industriële faciliteiten en militaire bases.

5. Verkeerslichtregeling: veroorzaakt veranderingen van het verkeerslicht op basis van de aanwezigheid en richting van het voertuig, waardoor de verkeersstroom wordt geoptimaliseerd.

6. Voertuigteling: Voert voertuigteling uit voor verkeersstudies, parkeerbezitmonitoring en detailhandelsverkeersanalyse.

Verbindingen

Indicatoren en schakelaars:

Vermogen LED (RED):Verlicht wanneer "AAN". CH1 LED-detectie:

• Continu: geeft aan dat het voertuig is gedetecteerd.
• Langzaam knipperen: duidt op een kortsluiting of onvoldoende draaien na de lus.
• Snel knipperen: geeft aan dat er een open kring loopt of dat er na de lus overmatige draaien zijn.
• Continu: geeft aan dat het voertuig is gedetecteerd.
• Langzaam knipperen: duidt op een kortsluiting of onvoldoende draaien na de lus.
• Snel knipperen: geeft aan dat er een open kring loopt of dat er na de lus overmatige draaien zijn.

Selectie van de gevoeligheid:

Gevoeligheid en frequentieaanpassingen worden uitgevoerd met behulp van een 7-richtings- en een 10-richtings-switch.Gebruikers kunnen kiezen uit 8 verschillende instellingen door het aanpassen van de dip schakelaar posities als per de verstrekte tabellen. Dip-switches 6, 7 en 8 regelen de CH1-gevoeligheid, variërend van 0,8 (minste gevoelig) tot 0,015 (meest gevoelig).8 (het minst gevoelig) tot 0.015 (het gevoeligst).

3. Schakelaar 1=S1 : Kanal 1 Loop Functie Selectie (10-weg dip schakelaar)

(1) ((Switch 1) DIP 1 & DIP 2 speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen).

(2)(Schakelaar 1=S1) D3, D4, D5 en (Schakelaar 2=S2) D1, D2 Speciale instellingsfuncties (modus1, 2, 3 richtingsdetectie. modus 4, 5, 6 Normale modus, twee lusdetectie gescheiden)

(3)(Schakelaar 1=S1) D6 & D7 & D8 en (Schakelaar 2=S2) D3 & D4 & D5 Instelling van CH1- en CH2-gevoeligheidsselectie (keuzes op acht niveaus).

(4)(Schakelaar 1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instellingsfrequentie (20 K tot 100 KHz).

* Resetknop: Let op: De LD-200 moet elke keer opnieuw worden ingesteld wanneer de dipschakelaars worden gewijzigd.

Installatievoorzieningen en probleemoplossing:

1. De grootte van de spoel en de inbouwrichtlijnen zijn zoals weergegeven in het diagram aan de rechterkant.
2. Het wordt aanbevolen om voor de inductie spoel ferromagnetische draden te gebruiken met een totale lengte van maximaal 500 meter.
3. De snijgrootte van de spoel moet een rechthoek zijn met een lengte van 1,0 tot 2,0 meter en een breedte van 0,8 tot 1,2 meter, waarbij zo veel mogelijk rechte hoeken bij de hoeken worden vermeden.
4. Aanbevolen installatie-overzicht van de typische basisspeldraaien:

Bij de installatie moet de stekker en het stopcontact van het product in verticale richting staan

Toepassing

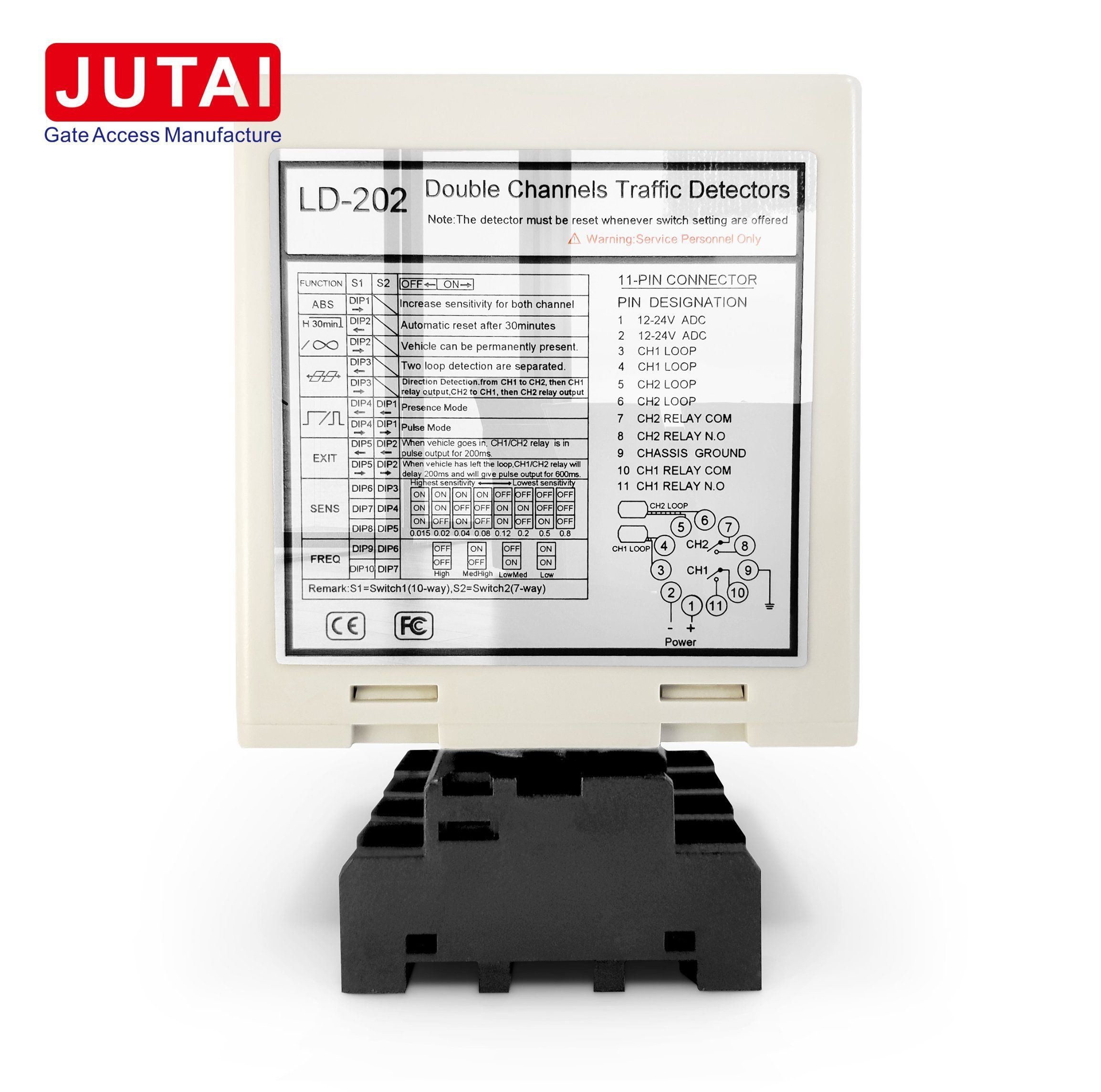

JUTAI LD200/202 Double Channels Vehicle Loop Detector Series:

• Ontworpen met richtingherkenning.
• Geschikt voor verschillende in- en uitgang van één kanaal.

Integratie met andere componenten:

• Verbindt naadloos met JUTAI One-door controller (model: AC-11).
• Compatibel met JUTAI-poortbarrière (model: BR-110).
• Werkt in combinatie met JUTAI langeafstands RFID-lezer (model: PUHF-9).

Verbeterde prestaties met extra accessoires:

• Gebruikt hoogtemperatuurweerstandslusspellen (model: JTHT-11).
• Zorgt voor optimale functionaliteit in verschillende omgevingen en omstandigheden.

Toepassing in toegangscontrolesystemen:

• Perfect geschikt voor toegangscontroles met een enkelkanaal.
• Het maakt een efficiënt beheer en controle van de toegang van voertuigen tot de toegangspunten en de toegangspunten mogelijk.

Versatile gebruiksscenario's:

• Ideaal voor gebruik in parkeergelegenheden, afgesloten gemeenschappen, industrieterreinen en meer.
• Biedt flexibiliteit en aanpassingsvermogen om te voldoen aan verschillende toegangscontrolevereisten.

- Ik weet het niet.

Inschrijvingsproces:

• Simultane activering van de lusspiraal:

  • Wanneer een auto de buurt of de parkeerplaats binnenkomt, worden beide lusspellen tegelijkertijd ingedrukt.

• UHF-lezer activeren:

  • De JUTAI Double Channel Loop Detector (LD-200/202) activeert de bij de ingang geplaatste UHF-lezer.

• Identificatiekaart:

  • De UHF-lezer leest de kaart-ID en zendt deze via Wiegand-uitgang naar de controller (AC-11).

• Identiteitsverificatie en toegangspoort:

  • De controller verifieert de geldigheid van de ID en stuurt een relaissignaal om de poortbarrière te openen.

• Voertuig:

  • De auto rijdt naar de gemeenschap of de parkeerplaats en de barrièrearm daalt automatisch als hij door de poort gaat.

• Veiligheid:

  • De JUTAI Single Channel Loop Detector (LD-100/102) zorgt voor veiligheid en anti-smashing functionaliteit tijdens het invoeringsproces.

Uitgangsproces:

• We passeren de UHF-lezer.

  • Als een auto de buurt of de parkeerplaats verlaat, passeert ze een UHF-lezer.

• UHF-lezer activeren:

  • De LD-200/LD-202 activeert de UHF-lezer, die de kaart leest en de ID naar de controller stuurt.

• Identiteitsverificatie en toegangspoort:

  • De controller verifieert de geldigheid van de ID en stuurt een relaissignaal om de poortbarrière te openen zodat de auto kan vertrekken.

• Vervoerder:

  • Als de auto door de barrière gaat, daalt de barrièrearm automatisch.

• Veiligheidsmaatregelen:

  • De LD-100/102 zorgt voor veiligheid en anti-crashing functionaliteit tijdens het uitgangsproces.

Richtingsherkenning:

• Overzicht van de functionaliteit:

  • De richtingherkenningsfunctie van de LD-200/LD-202 zorgt ervoor dat de dubbelkanaalslusdetector het signaal niet opnieuw activeert wanneer de auto langs een andere UHF-lezer gaat.

• Registratie nauwkeurigheid:

  • Deze functie zorgt ervoor dat alleen in- of uitgangsgegevens in het systeem worden geregistreerd, waardoor de nauwkeurigheid van de gegevens en de efficiëntie van het beheer worden verbeterd.

De JUTAI LD-200/202 Double Channel Loop Detector kan ook functioneren als twee onafhankelijke enkelkanaalslusdetectoren.waarbij zowel bij de ingang als bij de uitgang één barrière en één langeafstandslezer aanwezig zijn.

In deze opstelling wordt één lusspiraal gebruikt om de lezer te activeren en de kaart te lezen, terwijl de andere lusspiraal is gewijd aan de anti-vermorzelen functie van de barrière.Door de LD-200/202 te gebruiken als twee onafhankelijke lusdetectorenDeze opstelling vermindert een deel van de hardware kosten die verbonden zijn aan het gebruik van afzonderlijke detectoren voor elke functie.

Deze functionaliteit wordt bereikt door de functie van de onafhankelijke werkstand van de LD-200/202 in te schakelen, waardoor deze in deze dubbele capaciteit effectief kan werken.
