Aanpasbare bedrade foto-elektrische sensor Anti-zonlicht voor grote industriële poort 30m

Aanpasbare bedrade foto-elektrische sensor Anti-zonlicht voor grote industriële poort 30m

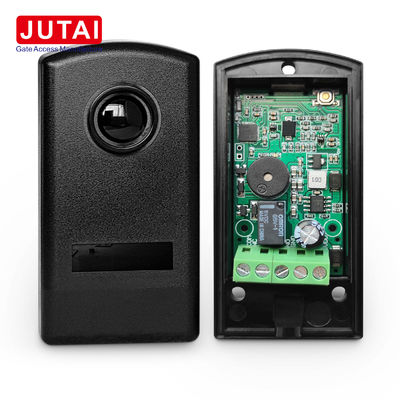

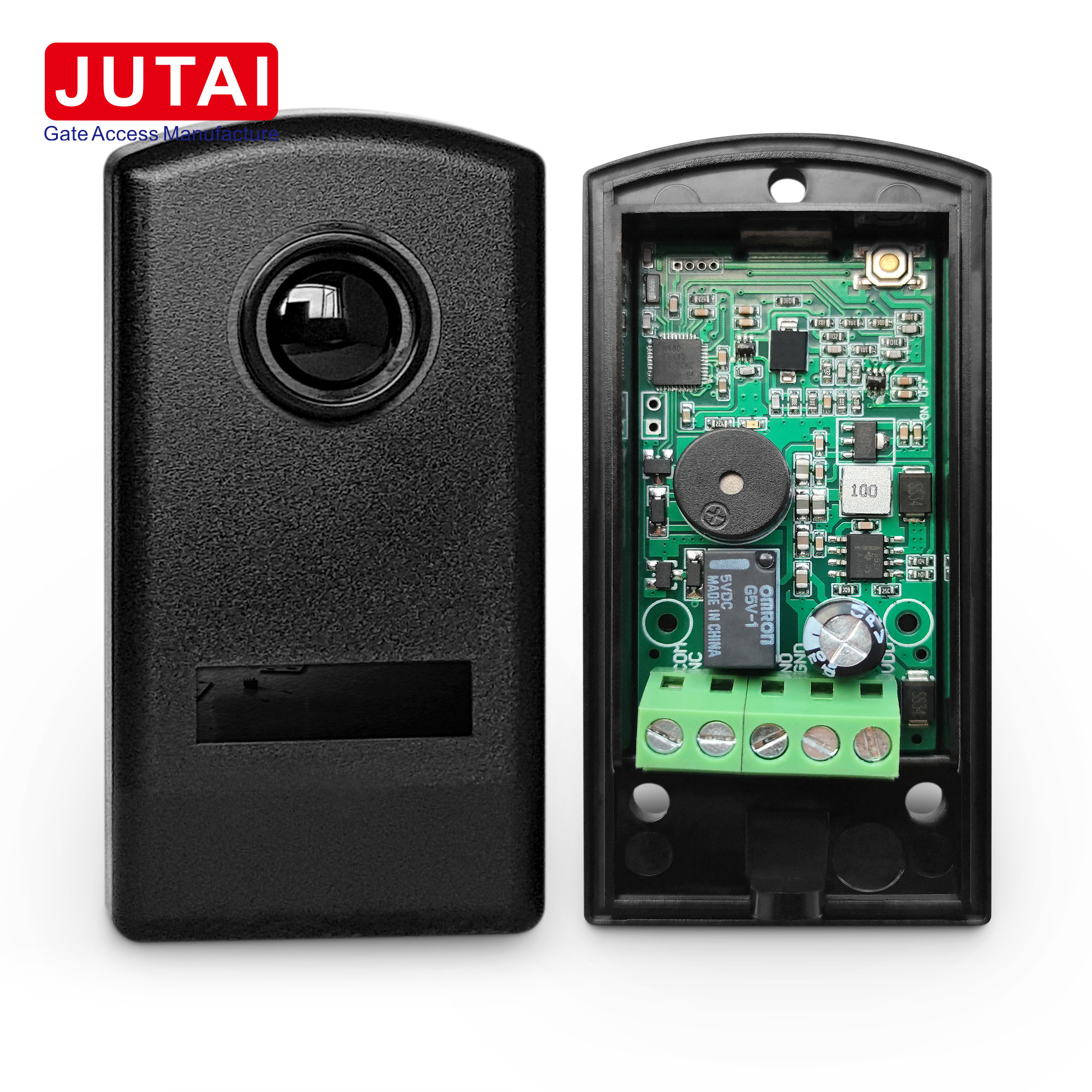

JUTAI IR-20M infraroodstraalsensor

Kenmerken

1. Op lange afstand detecteren: tot 30 meter detecteren bij zonlicht buiten.
2. Hoge gevoeligheid: kan zeer kleine voorwerpen of subtiele bewegingen nauwkeurig detecteren.
3. Snelle reactietijd: deze sensoren hebben uiterst snelle reactietijden, waardoor ze geschikt zijn voor toepassingen die snelle detectie vereisen.
4. Hoge interferentiebestendigheid: ontworpen om omgevingslichtinterferentie (zoals zonlicht of voertuiglichten) te weerstaan, waardoor een stabiele prestatie wordt gewaarborgd.
5. Eenvoudige installatie: meestal ontworpen voor een gemakkelijke installatie en uitlijning, waardoor de gebruiker de installatie en het onderhoud kan vergemakkelijken.

Toepassingen

1. Automatische deuren en toegangscontrolesystemen: worden gebruikt voor het detecteren van mensen of voertuigen die erdoorheen rijden en automatisch het openen en sluiten van deuren regelen.
2. Beveiligingssystemen: In beveiligingsapplicaties detecteren ze ongeoorloofde toegang, meestal gebruikt voor beveiliging van de omgeving, ramen en deuren.
3. Industriële automatisering: wordt gebruikt in productielijnen en transportbanden om de positie en beweging van objecten te detecteren en de werking van machines te controleren.
4. Parkeerbeheer: wordt gebruikt op parkeerplaatsen om voertuigen binnen- en buiten te detecteren, barrièrepoorten te controleren of de bezetting van parkeerplaatsen te controleren.

Installatie-instructies

1. Toegang tot het interieur: Open het voorpaneel van de fotokel om toegang te krijgen tot de interne componenten.
2. Inbreng van kabels en bevestiging van de basis: de kabels worden in hun respectievelijke gleuf geplaatst en de basis van de fotocel stevig aan de muur bevestigd.
3. Montage op muur of metalen oppervlak:
   • Voor wandmontage worden drie 5 mm grote gaten geboord en geschikte schroefankers geplaatst.
   • Voor metalen oppervlakken, boor drie 3 mm-gaten voor zelfkoppelende schroeven.
4. Maak verbindingen: verbind de benodigde kabels en voer de fotocel met een spanning tussen 12 en 24 V gelijkstroom/wisselstroom.
5. Zorg voor een goede positionering: de fotocel moet goed worden uitgelijnd. De rode LED op de ontvanger moet uitgeschakeld blijven als deze correct is uitgelijnd.
6. Deksel met voorpaneel: Zodra de verbindingen zijn geverifieerd, vervang het voorpaneel en zorg ervoor dat het stevig op zijn plaats is.
7. Testsysteem: onderbreek de infraroodstraal meerdere malen om de reactie van de relais te controleren.
8. Beveilig het voorpaneel: Beveilig het voorpaneel met de verstrekte schroeven.

Deze stappen zorgen ervoor dat de IR-20M-fotocel goed wordt geïnstalleerd en functioneert.

Ervaar top betrouwbaarheid met de JUTAI IR-20 bedrade infrarood fotocel.

• Stabiele detectieafstand: biedt uitzonderlijk stabiele en betrouwbare detectie op meer dan 20 meter.
• Infraroodlampen van hoge kwaliteit: Gebruikt gerenommeerde Duitse merken om een constante afstand en lichtweerstand te garanderen.
• Betrouwbare relais: beschikt over relais van het Japanse merk Omron, waardoor compatibiliteit met verschillende merken van deuroperatoren wordt gegarandeerd.
• Oppervlakte montage technologie (SMT): zorgt voor de nauwkeurigheid en consistentie van de batchproductie door middel van strenge kwaliteitsnormen.

Voordelen en kenmerken

Alomvattende steun

Elk pakket bevat een Engelse gebruiksaanwijzing met geïllustreerde diagrammen, die uitgebreide begeleiding biedt voor een moeiteloze installatie en configuratie.

Conclusies

Kortom, de JUTAI IR-20 infraroodstraalsensor biedt ongeëvenaarde veiligheid en veelzijdigheid in verschillende toepassingen, waardoor gemoedsrust en gemak in verschillende omgevingen worden gewaarborgd.




Technische parameter

Verbindingsgegevens van JUTAI IR-20

Voor de installatie van de IR-20M-fotocel moet u zich houden aan de volgende stapsgewijze instructies:

1. Toegang tot het interieur:

   • Til het voorpaneel van de fotocel om toegang te krijgen tot de interne componenten.

2. Inbreng van kabels en bevestiging van de basis:

   • Plaats de kabels in de daarvoor bestemde ruimte en bevestig de basis van de fotocel stevig aan de muur.

3. Montage op muur of metalen oppervlak:

   • Als deze op een muur wordt gemonteerd, moeten er drie 5 ø-gaten worden geboord en geschikte schroefankers worden geplaatst.
   • Voor montage op metalen oppervlakken moet er drie 3 ø-gaten worden geboord voor zelfkoppelende schroeven.

4. Maak verbindingen:

   • Sluit de nodige kabels aan en voer de fotocel met een spanning tussen 12 en 24 V gelijkstroom/wisselstroom.

5. Zorg voor de juiste plaatsing:

   • Controleer de juiste plaatsing, uitlijning en aansluiting van de fotocel.
   • De rode LED op de ontvanger moet blijven uit als alles correct is ingesteld.
   • Wanneer de infraroodstraal wordt onderbroken, gaat de rode LED op.

6. Dekking met voorpaneel:

   • Zodra de verbindingen zijn geverifieerd, bedek de fotocel met het voorpaneel.
   • Steek het stevig in totdat het stopt en sluit het dan goed af.

7. Testsysteem:

   • Test het systeem door de infraroodstraal meerdere malen te onderbreken om een goede relayrespons te garanderen.

8. Beveiligde voorpaneel:

   • Ten slotte wordt het voorpaneel bevestigd met de bijgeleverde schroeven.

Door deze stappen zorgvuldig te volgen, kunt u ervoor zorgen dat de IR-20M-fotocel goed wordt geïnstalleerd en goed functioneert.

Installatierichtlijnen:

1. Voorbereiding van de installatieplaats: Kies een geschikte locatie voor de installatie van de JUTAI IR-20 20 meter bedrade infraroodfotocel.Zorg ervoor dat het gebied vrij is van obstakels en een optimale dekking biedt voor detectie.

2. Montagepositie: monteer de infraroodfotocel op een hoogte en hoek die maximale dekking en detectie mogelijk maakt.Het doel is om een stabiel en veilig montageoppervlak te creëren om verplaatsingen of afwijkingen te voorkomen..

3. Bedradingsverbindingen: verbind de draden van de infraroodfotocel volgens het bijgeleverde bedradingsschema of de gebruikershandleiding.Zorg voor een goede isolatie en veilige verbindingen om elektrische problemen te voorkomen.

4. Stroomvoorziening: Voer een stabiele stroomvoorziening binnen het gespecificeerde spanningsbereik (meestal 12-24 V DC) aan de infraroodfotocel.

5. Alignment en testen: Na installatie en aansturing moeten de infraroodlampen op één lijn worden geplaatst om ervoor te zorgen dat ze tegenover elkaar staan en dat de detectieafstand aan uw eisen voldoet.Test de fotocel door de infraroodstraal te blokkeren en de relayrespons te controleren.

6. Fijn afstemmen: indien nodig, de uitlijning en de gevoeligheidsinstellingen van de infraroodfotocel afstemmen om de prestaties te optimaliseren en valse alarmen of gemiste detecties te minimaliseren.

7. Beveiligde installatie: na bevestiging van de goede werking bevestigt u de infraroodfotocel met behulp van de bijgeleverde montage-hardware.Zorg ervoor dat alle verbindingen strak zijn en dat de eenheid beschermd is tegen omgevingsfactoren.

Door deze installatierichtlijnen nauwgezet te volgen, kunt u top betrouwbaarheid en prestaties ervaren met de JUTAI IR-20 20 meter bedrade infrarood fotocel,een ongeëvenaarde veiligheid en gemak voor uw behoeften.
