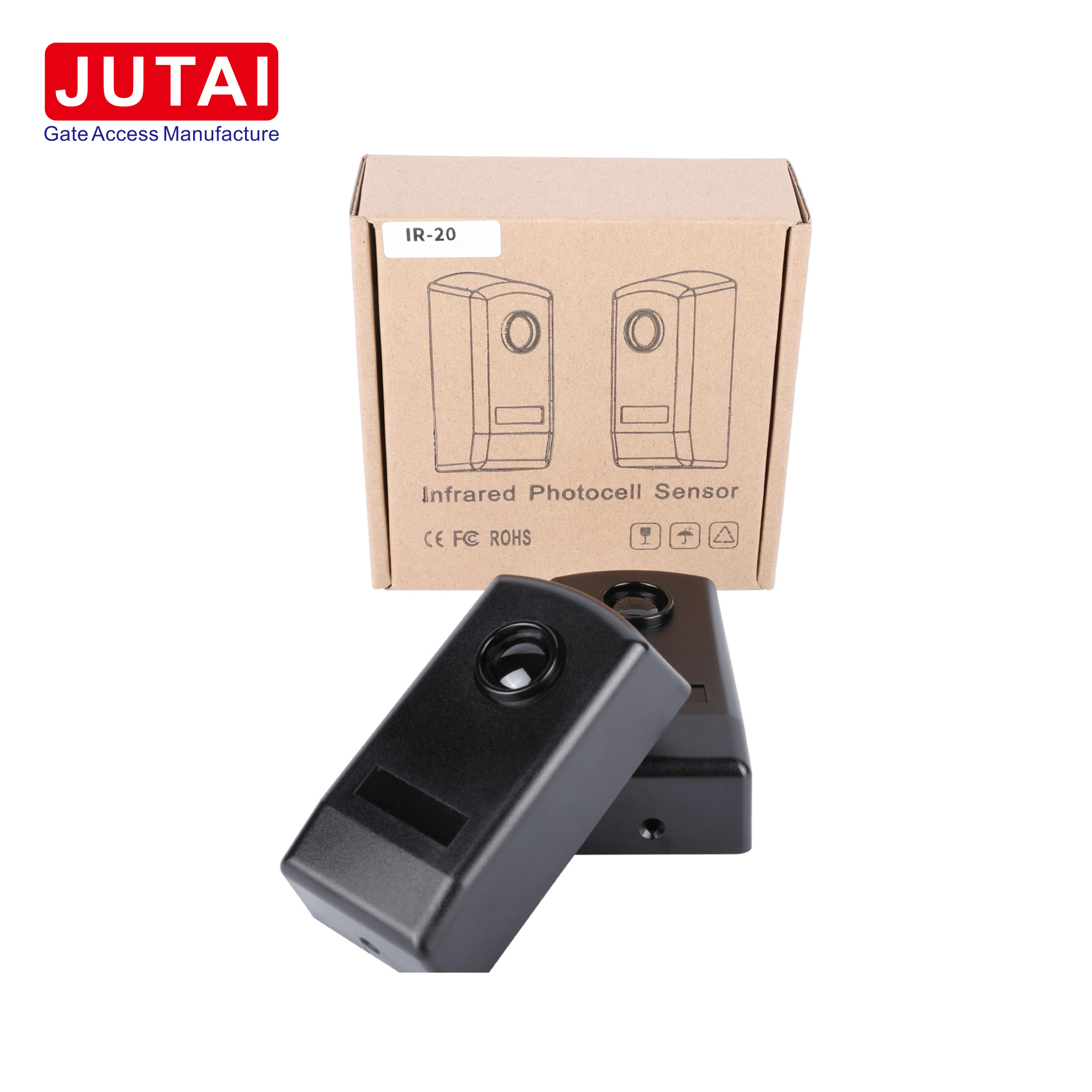

IP65 bedrade fotondetector infraroodstraalsensor voor beveiliging thuis

Waterdichte infraroodfotocel voor de veiligheid van de automatische poort 12-24VADC 30M detectiebereik

Ervaar meer veiligheid en gemak met de JUTAI Automatic Door Sensor Infrared Photocell.een signaal van een relaisschakelaar voor onmiddellijk handelen activerenDe veelzijdigheid maakt het ideaal voor verschillende toepassingen, waaronder parkeerbarrières, voetgangerspoorten en voertuigpoorten voor lichaamsinleiding.het dient als een betrouwbaar anti-inbraak detectie systeem voor ramen, deuren en gangen.

Unieke kenmerken:

• Solitary Beam Detectors: Deze sensoren worden veel gebruikt in automatische schuifdeuren, sluiterdeuren, garagedeuren en ramen en bieden een betrouwbare detectie.

• Geïntegreerde zender en ontvanger: met een zender en ontvanger met een geïntegreerde versterker, de smalle infraroodstraal effectief tegengewerkt externe lichtinterferentie.

• Betrouwbaar detectiereik: Ondanks het feit dat deze sensoren op een lage hoogte (20-40 cm boven de grond) zijn gemonteerd, behouden ze een betrouwbaar detectiereik van 2-20 meter.

• IR-20 zelfdetecterend vermogen: speciaal ontworpen voor schuifdeuren, stopt de IR-20-sensor de deurvergrendeling bij onderbreking van de zelfdetecterende straal,een snelle terugtrekking naar de breedste positieDe deur gaat weer in beweging totdat de detectiestraal weer is ingesteld, en wordt na volledig sluiten gedeactiveerd.

Functionaliteit:

De positie-detector koppelt zich aan tegengestelde punten om een infraroodzone te creëren.Ideaal voor naadloze integratie in beveiligingsinstallaties in verschillende omgevingen.

Consistente prestaties:

Het compacte en IP65 waterdichte ontwerp zorgt voor een uitzonderlijke weerstand tegen ultraviolette straling en schuurstof.Verbetering van de veerkracht in buitenomgevingen.

Alomvattende ondersteuning:

Elk pakket bevat een Engelse gebruiksaanwijzing met geïllustreerde diagrammen voor een gemakkelijke installatie en configuratie.

Kortom, de JUTAI Automatic Door Sensor Infrared Photocell biedt ongeëvenaarde beveiliging en veelzijdigheid.




Technische parameter

Verbindingsgegevens van JUTAI IR-20

Voor de installatie van de IR-20M-fotocel volgt u deze stapsgewijze instructies:

1. Toegang tot het interieur: Lift het voorpaneel van de fotocel om toegang te krijgen tot de interne componenten.

2. Inbreng van kabels en bevestiging van de basis: de kabels worden in hun respectievelijke behuizing geplaatst en de basis van de fotocel stevig aan de muur bevestigd.

3. Montage op muur of metalen oppervlak:

   • Als deze op een muur wordt gemonteerd, moeten er drie 5 ø-gaten worden geboord en geschikte schroefankers worden geplaatst.
   • Voor montage op metalen oppervlakken moet er drie 3 ø-gaten worden geboord voor zelfkoppelende schroeven.

4. Maak verbindingen: verbind de benodigde kabels en voer de fotocel met een spanning tussen 12 en 24 V gelijkstroom/wisselstroom.

5. Zorg voor de juiste positionering: Zorg voor de juiste positionering, uitlijning en aansluiting van de fotocel.Wanneer de infraroodstraal wordt onderbroken, zal de rode LED oplichten.

6. Deksel met voorpaneel: Zodra de verbindingen zijn geverifieerd, dekt u de fotocel met het voorpaneel.

7. Testsysteem: test het systeem door de infraroodstraal meerdere malen te onderbreken om de reactie van de relais te controleren.

8. Beveilig het voorpaneel: bevestig het voorpaneel met de meegeleverde schroeven.

Deze stappen moeten zorgvuldig worden gevolgd om de juiste installatie en werking van de IR-20M-fotocel te waarborgen.
