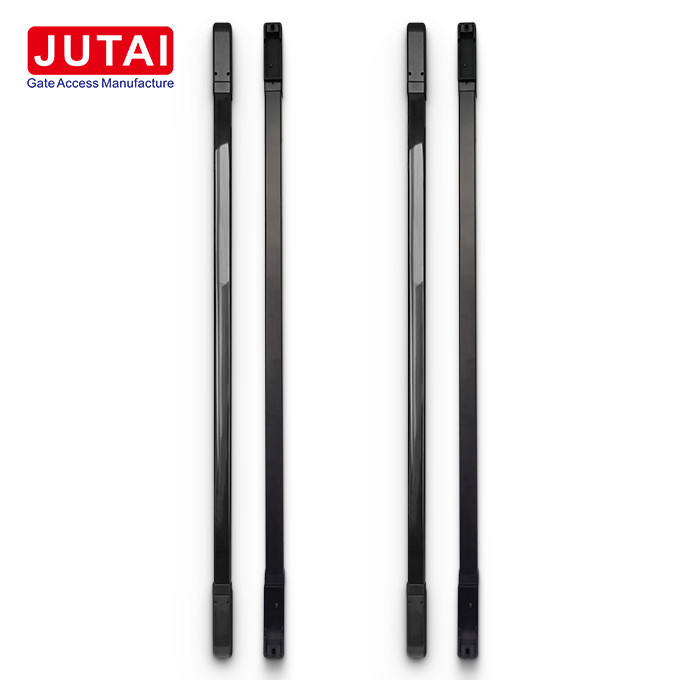

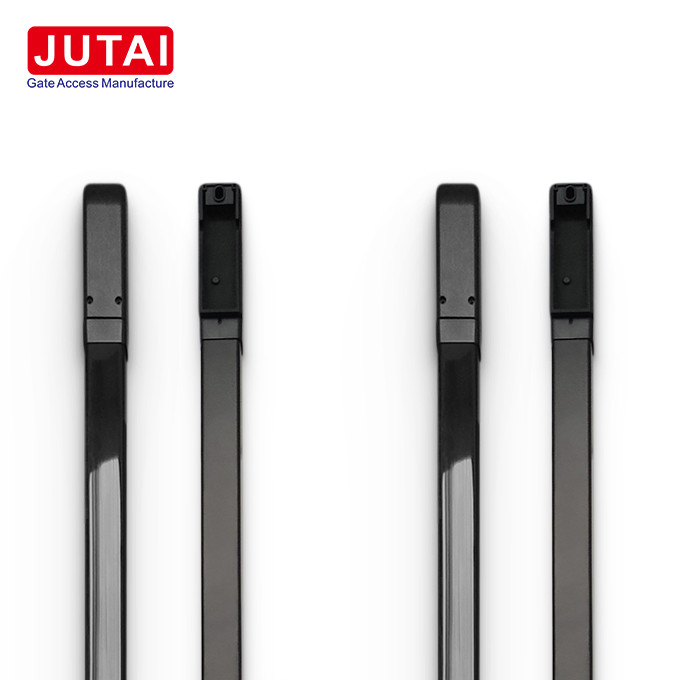

Infrarood licht gordijn sensor 1m 4 stralen

Productnaam: JUTAI veiligheidslichtgordijnsensor

Productbeschrijving: De JUTAI Safety Light Curtain Sensor is een geavanceerde oplossing die is ontworpen om de veiligheid en beveiliging van industriële deuren, barrièrepoorten en woonruimtes te waarborgen.Op 1 meter hoogte en uitgerust met 4 infraroodstralenDeze sensor biedt ongeëvenaarde functionaliteit en betrouwbaarheid.het biedt een robuuste bescherming met een waterdichte IP65-classificatie.
Werkingsbeginsel: De JUTAI Safety Light Curtain Sensor werkt door de uitstoot, verspreiding, interactie, reflectie en ontvangst van infraroodstraling.Dit is een gedetailleerde uiteenzetting van de werkingsprincipes:

1. Infraroodemissie: de sensor geeft een infraroodstraal af met behulp van een ingebouwde infraroodemitter.
2. Straalverspreiding: Deze infraroodstraal reist langs een vooraf gedefinieerd pad en creëert een onzichtbare detectiebarrière.
3. Doelinteractie: Wanneer een object de straal doorkruist, reageert het met het infraroodlicht door het te reflecteren, te absorberen of te verstrooien.
4. Reflectie of verstrooiing: de infraroodontvanger van de sensor vangt het gereflecteerde of verstrooide infraroodlicht van het object op.
5. Signalverwerking: De sensor verwerkt het ontvangen signaal om kenmerken zoals signaalsterkte en frequentie te analyseren, waardoor cruciale details over het object worden bepaald, zoals de aanwezigheid en afstand.
6. Outputresultaten: De verwerkte gegevens worden vervolgens omgezet in elektrische of digitale signalen, die acties, alarmen of gegevenslogging kunnen veroorzaken.

Belangrijkste kenmerken:

• Uitzonderlijke duurzaamheid: ontworpen om te weerstaan aan ernstige lichtinterferentie en moeilijke buitenomstandigheden, met een IP65 waterdichte beoordeling voor een langdurige duurzaamheid.
• Uitgebreide detectiebereik: met een detectiebereik van meer dan 15 meter, waardoor een brede en betrouwbare dekking wordt geboden.

Functionaliteit:

1. Industrial Door Safety: Automatisch heropent deuren als er een voorwerp wordt gedetecteerd tijdens het sluiten, waardoor de veiligheidsprotocollen worden verbeterd.
2. Bescherming van barrièrepoorten: ideaal voor barrièrepoorten, de sensor opent onmiddellijk poorten opnieuw wanneer een persoon of voertuig wordt gedetecteerd tijdens het sluiten.
3. Verbeterde beveiliging van het huis: Verhoogt de beveiliging van het huis door een relay-uitgang te activeren wanneer ongeoorloofde toegang wordt gedetecteerd, waardoor potentiële indringers effectief worden afgeschrikt.
4. Aanpassingsmogelijkheden: De Safety Light Curtain Sensor kan worden aangepast in verschillende lengtes en straalconfiguraties om aan specifieke vereisten te voldoen, waardoor optimale aanpassingsvermogen en prestaties worden gewaarborgd.

Specificaties:

• Model: PB20-16L15
• Technologie: Infraroodoptische techniek
• Detectie-modus: aanwezigheidsdetectie
• Aantal balken: 4 (kan aangepast worden)

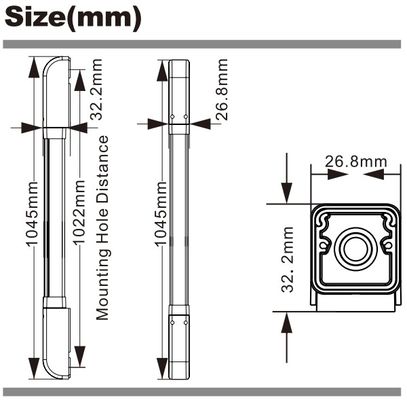

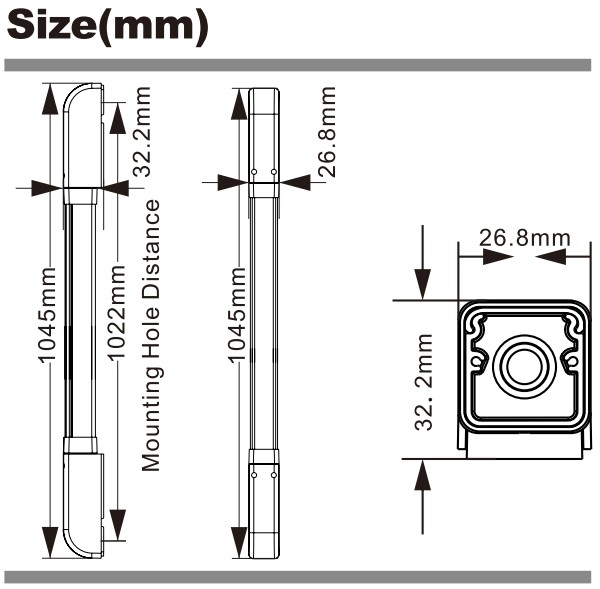

• Lange: 1m (kan aangepast worden)
• Detectieafstand: 15 m.
• Werkspanning: 12-24V
• Werkstroom van de zender: < 50 mA
• Werkstroom van de ontvanger: < 50 mA
• Reactietijd: 50/100/150/200 ms instelbaar
• Triggertijd: blokkeer een lichtbundel, trigger binnen 2 seconden; blokkeer aangrenzende 2 of meer lichtbundels, trigger onmiddellijk
• Metode voor het activeren: enkelbundel of meerbundel (kan worden geselecteerd)
• Werktemperatuur: 20~60°C
• Relatieve luchtvochtigheid: maximaal 90%RH; (geen condensatie)
• Alarmuitgang: bedrade uitgang, relaisUitgang30VDC@2A, 125VAC@1A
• Uitgangsweg (draadmodel): Draadtransmissie, (NO/NC)
• Rotatiehoek: 180 graden
• IP-niveau: IP65
• Materiaal: Aluminiumlegering en PC-plastic

Operatiestappen:

Verwijder de deksels en verbind de draden:

1. Sluit de bovenste en onderste dekmantel van de sensor af.
2. Maak verbindingen met de draden en stuur het eind van de draad door de aangewezen draadpoort.

Positie en markering van gaten:

1. Bevestig de installatiepositie door ervoor te zorgen dat de zender en de ontvanger parallel zijn uitgelijnd.
2. Markeer nauwkeurig de posities van de gaten op de muur.

Boren en repareren:

1. Gebruik een slagboor om gaten te maken op de vooraf bepaalde plaatsen.
2. Plaats muurplugs in de geboorde gaten en bevestig ze met schroeven.

Verzender en ontvanger:

1. Gebruik schroeven M3*25 om de zender en ontvanger aan de muur te bevestigen.
2. Sluit de stroomtoevoer aan en test de sensor.
3. Indien nodig wordt de hoek aangepast door de aluminiumbuis te draaien.
4. Zodra de schroef is uitgelijnd, moet u de draaiende schroef stevig bevestigen.

Vervanging van de deksels en eindtest:

1. Bevestig de bovenste en onderste deken van de sensor met M2*8 schroeven.
2. Voer een laatste test uit om ervoor te zorgen dat de sensor correct werkt.

Vragen:

Wat zijn enkele veel voorkomende installatieproblemen?

• Onze FAQ-sectie behandelt mogelijke installatieproblemen en biedt uitgebreide oplossingen om een gestroomlijnd installatieproces te garanderen.

Hoe kan ik problemen oplossen als de sensor niet goed werkt?

• De FAQ bevat gedetailleerde tips voor het oplossen van problemen die zijn ontworpen om te helpen bij het oplossen van eventuele problemen die tijdens de installatie- of exploitatiefasen worden opgemerkt.
