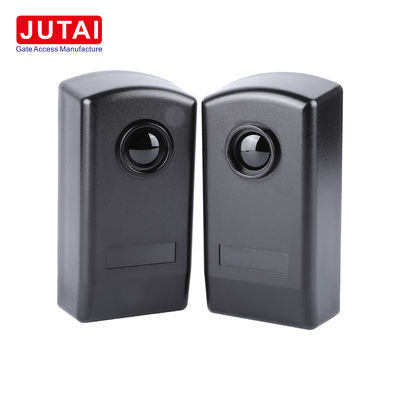

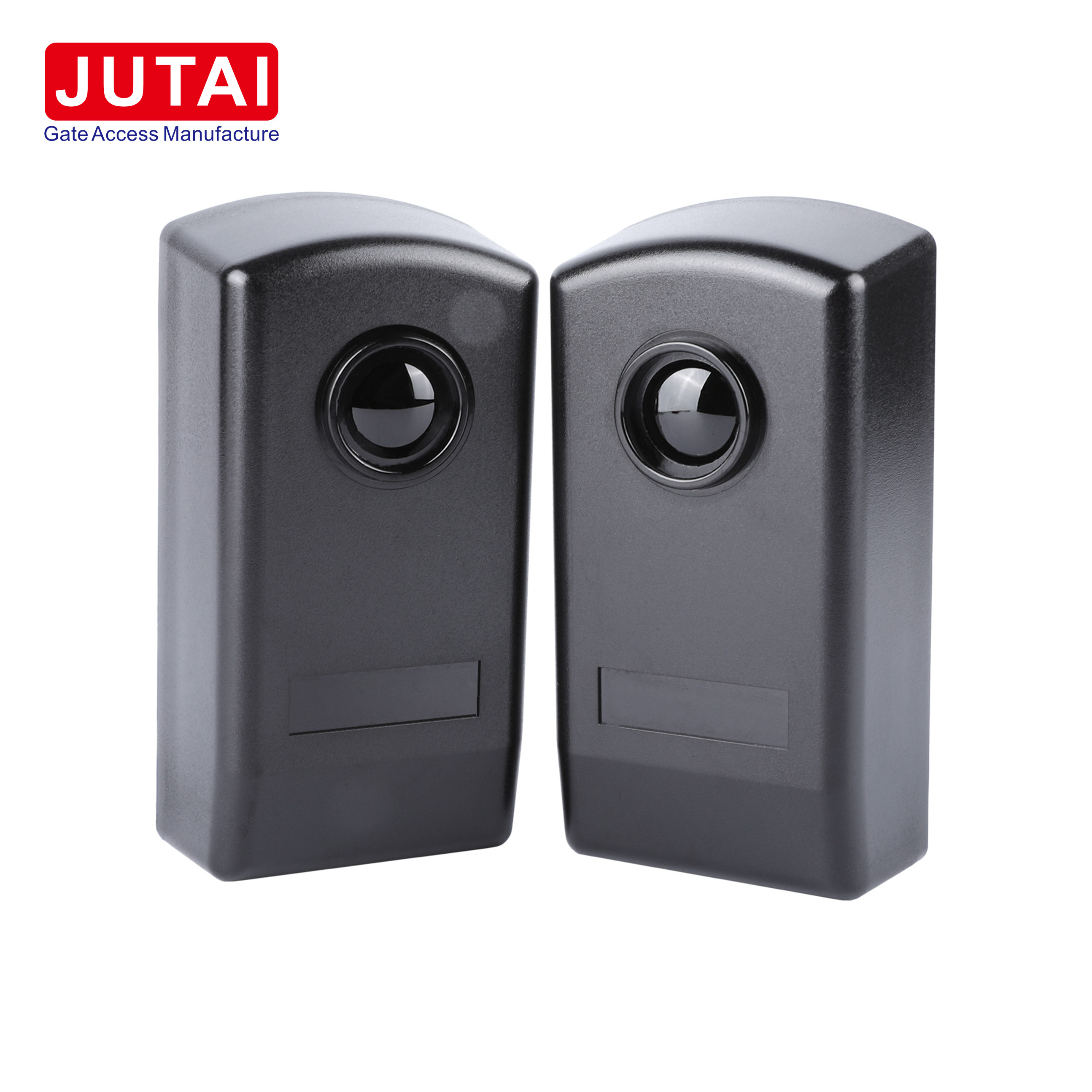

JUTAI Automatische poortfotocel Infraroodpoort veiligheidsstralen met 30m bereik

JUTAI Automatic Gate Photocell Infrarood Photocell Beam Wired Sensor Met 30m Bereik

Verbetering van veiligheid en efficiëntie met JUTAI IR-20 infraroodstraalsensor

1. Belangrijkste kenmerken:

1.1 Uitgebreid detectiebereik: De IR-20 heeft een indrukwekkende detectieafstand van maximaal 30 meter, waardoor zelfs in moeilijke buitenomstandigheden een brede dekking wordt gewaarborgd.

1.2 Verbeterde gevoeligheid: De hoge gevoeligheid maakt het mogelijk om kleine voorwerpen of subtiele bewegingen nauwkeurig te detecteren, waardoor de veiligheidsmaatregelen worden versterkt.

1.3 Snelle reactietijd: De IR-20 is uitgerust met bliksemsnelle reactietijden en detecteert en reageert snel op potentiële bedreigingen, waardoor tijdige actie wordt gewaarborgd.

1.4 Veerkrachtig tegen storingen: De IR-20 is ontworpen om tegen storingen door licht uit de omgeving, zoals zonlicht of voertuiglichten, bestand te zijn en zorgt voor een constante prestatie ongeacht externe factoren.

1.5 Gebruikersvriendelijke installatie: de IR-20 is ontworpen voor een gemakkelijke installatie en uitlijning en vereenvoudigt installatieprocedures, vermindert stilstandstijden en stroomlijnt onderhoudswerkzaamheden.

2. Toepassingen:

2.1 Naadloze toegangscontrole: ideaal voor automatische deuren en toegangscontrolesystemen, de IR-20 vergemakkelijkt een soepele doorgang voor personen of voertuigen, waardoor veiligheid en gemak worden verbeterd.

2.2 Robuuste beveiligingsmaatregelen: In beveiligingstoepassingen detecteert de IR-20 effectief ongeautoriseerde toegang, beveiliging van de omgeving, beveiliging van ramen en deuren.

2.3 Industriële optimalisatie: In industriële omgevingen optimaliseert de IR-20 productielijnen door objectenposities en -bewegingen nauwkeurig te detecteren, waardoor de operationele efficiëntie wordt verbeterd.

2.4 Efficiënt parkeerbeheer: de IR-20 wordt op parkeerplaatsen ingezet om de toegang en het verlaten van voertuigen efficiënt te beheren, waardoor een soepele verkeersstroom en een effectief gebruik van parkeerplaatsen worden gewaarborgd.

3. Installatie-instructies:

3.1 Gemakkelijke toegang: open het voorpaneel van de fotokel om gemakkelijk toegang te krijgen tot de interne componenten.

3.2 Veilige bevestiging: Kabels worden in de daarvoor bestemde spleet geplaatst en de basis stevig aan de muur bevestigd, zodat de stabiliteit tijdens het gebruik wordt gewaarborgd.

3.3 Veelzijdige montageopties: Kies geschikte montage methoden voor wand- of metalen oppervlakken, zodat de plaatsing veilig is.

3.4 Juiste aansluiting: Kabels aansluiten en de fotocel binnen het gespecificeerde spanningsbereik aansturen voor optimale prestaties.

3.5 nauwkeurige uitlijning: de fotocel correct uitlijnen om de juiste functionaliteit te behouden, aangegeven door de status van de rode LED.

3.6 Functioneel testen: controleer de reactie van de relais door de infraroodstraal te onderbreken, zodat een betrouwbare werking wordt gewaarborgd.

3.7 Veilige sluiting: vervang het voorpaneel en bevestig het met voorzien schroeven om de integriteit en functionaliteit te behouden.

4. Voordelen en kenmerken:

4.1 Naadloze integratie: de IR-20 kan naadloos worden geïntegreerd met verschillende deurbesturingssystemen, waardoor compatibiliteit en gebruiksgemak worden geboden.

4.2 Flexible mounting solutions: De aanpasbare montageopties, met inbegrip van de integratie van de deurrand, vereenvoudigen de installatieprocedures voor meer gemak.

4.3 Betrouwbare veiligheidsmaatregelen: met robuuste veiligheidselementen zorgt de IR-20 voor een betrouwbare bescherming van automatische deuren en poorten, waarbij de veiligheid van de gebruiker voorop staat.

4.4 veelzijdig toepassingsgebied: geschikt voor verschillende types deuren en industriële omgevingen, biedt de IR-20 veelzijdigheid in gebruik en inzet.

4.5 Precieze opsporingsmogelijkheden: nauwkeurige opsporing van personen of voorwerpen die erdoorheen gaan, zorgt voor het voorkomen van ongevallen en verhoogde veiligheidsmaatregelen.

4.6 Efficiënte prestaties: de IR-20 werkt met een laag stroomverbruik en biedt veelzijdige uitvoeropties die zorgen voor een efficiënte en betrouwbare prestaties.

4.7 Duurzaamheid onder moeilijke omstandigheden: Door de IP67-waterdichtheid is de IR-20 bestand tegen moeilijke omgevingsomstandigheden, waardoor duurzaamheid en duurzaamheid worden gewaarborgd.

5. Conclusie:

Tot slot is de JUTAI IR-20 infraroodstraalsensor een top van veiligheid en efficiëntie in verschillende toepassingen.en gebruiksvriendelijk installatieproces, de IR-20 biedt ongeëvenaarde prestaties bij het waarborgen van veiligheid en gemak in diverse omgevingen,versterking van zijn rol als onmisbaar onderdeel van moderne toegangscontrole- en beveiligingssystemen.




Technische parameter

Verbindingsgegevens van JUTAI IR-20

Installatie van de IR-20M-fotocel: een stapsgewijze handleiding

1. Toegang tot het interieur:

1.1 Lift het voorpaneel van de fotovoltaïsche cel voorzichtig om de interne componenten te onthullen, zodat deze gemakkelijk toegankelijk zijn tijdens de installatie.

2. Inbreng van kabels en bevestiging van de basis:

2.1 Voer de kabels voorzichtig in de voor hen bestemde behuizingsplaatsen in de fotocel.

2.2 Bevestig de basis van de fotocel met behulp van geschikte montageapparatuur aan de muur, zodat de stabiliteit en betrouwbaarheid worden gewaarborgd.

3. Montage op muur of metalen oppervlak:

3.1 Bij montage aan een muur worden drie 5 ø-gaten geboord en geschikte schroefankers geplaatst om de fotocel stevig te verankeren.

3.2 Bij montage op metalen oppervlakken worden drie 3 ø-gaten geboord en worden zelfkoppelende schroeven gebruikt om een veilige bevestiging te garanderen.

4. Maak verbindingen:

4.1 Sluit de nodige kabels aan op de fotocel om een goede isolatie en veilige verbindingen te garanderen.

4.2 De fotocel wordt aangedreven met een stabiele spanning tussen 12 en 24 V gelijkstroom/wisselstroom om de werking ervan mogelijk te maken.

5. Zorg voor de juiste plaatsing:

5.1 De correcte plaatsing, uitlijning en aansluiting van de componenten van de fotocel worden gecontroleerd om de prestaties te optimaliseren.

5.2 Bevestig dat de rode LED-indicator op de ontvanger uitgeschakeld blijft wanneer de fotocel correct is ingesteld.

5.3 Als de infraroodstraal wordt onderbroken, zal de rode LED oplichten, die mogelijke obstakels aangeeft.

6. Dekking met voorpaneel:

6.1 Zodra alle verbindingen zijn gecontroleerd, wordt de fotocel zorgvuldig bedekt met het voorpaneel.

6.2 Het voorpaneel wordt stevig ingebracht totdat het stopt, zodat het goed past, en vervolgens goed gesloten om de interne onderdelen te beschermen.

7. Testsysteem:

7.1 Een grondige test van het systeem uitvoeren door de infraroodstraal meerdere malen opzettelijk te onderbreken.

7.2 Bewaken en bevestigen van een goede relayrespons om de functionaliteit van de fotocel te valideren.

8. Beveiligde voorpaneel:

8.1 Ten slotte wordt het voorpaneel met de meegeleverde schroeven stevig op zijn plaats bevestigd, waarbij wordt gewaarborgd dat het stevig aan de fotocel is bevestigd.

Door deze stapsgewijze instructies nauwgezet te volgen, kunt u de IR-20M-fotocel met vertrouwen installeren en ervoor zorgen dat deze goed functioneert.Het verbeteren van de veiligheid en efficiëntie van uw applicatie.

Installatierichtlijnen:

1. Voorbereiding van de installatieplaats: Kies een geschikte locatie voor de installatie van de JUTAI IR-20 20 meter bedrade infraroodfotocel.Zorg ervoor dat het gebied vrij is van obstakels en een optimale dekking biedt voor detectie.

2. Montagepositie: monteer de infraroodfotocel op een hoogte en hoek die maximale dekking en detectie mogelijk maakt.Het doel is om een stabiel en veilig montageoppervlak te creëren om verplaatsingen of afwijkingen te voorkomen..

3. Bedradingsverbindingen: verbind de draden van de infraroodfotocel volgens het bijgeleverde bedradingsschema of de gebruikershandleiding.Zorg voor een goede isolatie en veilige verbindingen om elektrische problemen te voorkomen.

4. Stroomvoorziening: Voer een stabiele stroomvoorziening binnen het gespecificeerde spanningsbereik (meestal 12-24 V DC) aan de infraroodfotocel.

5. Alignment en testen: Na installatie en aansturing moeten de infraroodlampen op één lijn worden geplaatst om ervoor te zorgen dat ze tegenover elkaar staan en dat de detectieafstand aan uw eisen voldoet.Test de fotocel door de infraroodstraal te blokkeren en de relayrespons te controleren.

6. Fijn afstemmen: indien nodig, de uitlijning en de gevoeligheidsinstellingen van de infraroodfotocel afstemmen om de prestaties te optimaliseren en valse alarmen of gemiste detecties te minimaliseren.

7. Beveiligde installatie: na bevestiging van de goede werking bevestigt u de infraroodfotocel met behulp van de bijgeleverde montage-hardware.Zorg ervoor dat alle verbindingen strak zijn en dat de eenheid beschermd is tegen omgevingsfactoren.

Door deze installatierichtlijnen nauwgezet te volgen, kunt u top betrouwbaarheid en prestaties ervaren met de JUTAI IR-20 20 meter bedrade infrarood fotocel,een ongeëvenaarde veiligheid en gemak voor uw behoeften.
