DC12V/24V bewegingsdetector voor infraroodstraling voor huisbewaking CE

DC12V/24V Huisbewaking Buiten actief fotobal sensor Infrarood detector

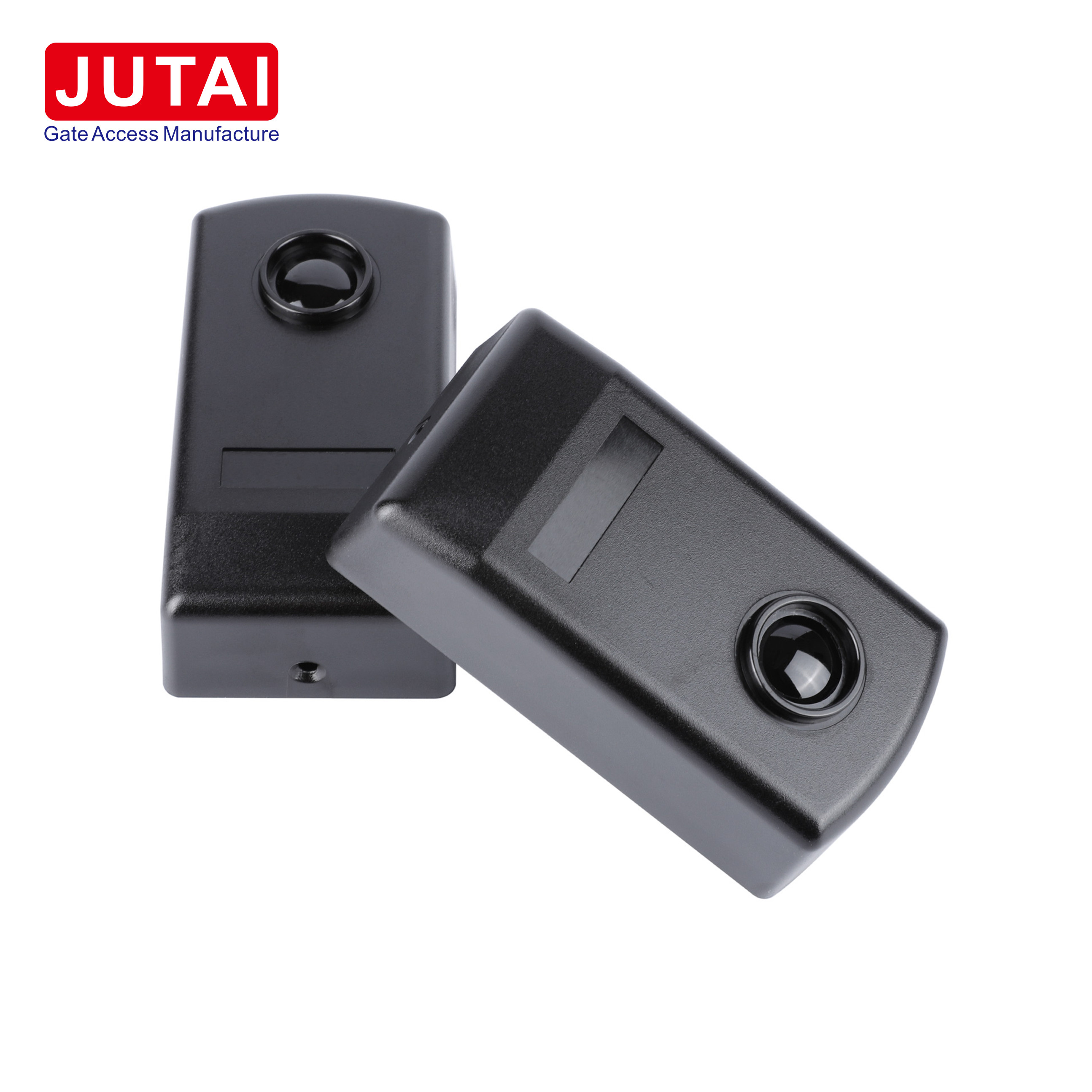

Verbetering van veiligheid en efficiëntie met JUTAI IR-20 infraroodstraalsensor

Belangrijkste kenmerken:

1. Uitgebreid detectiereik: Met een opmerkelijk bereik van maximaal 30 meter zorgt de IR-20 voor een uitgebreide dekking, zelfs in uitdagende omgevingen buiten.

2. Verbeterde gevoeligheid: De IR-20 heeft een hoge gevoeligheid en detecteert zelfs de kleinste bewegingen of voorwerpen, waardoor de veiligheidsmaatregelen worden versterkt.

3. Snelle reactietijd: De IR-20 identificeert potentiële bedreigingen snel en kan snel ingrijpen.

4. Veerkrachtig tegen interferentie: De IR-20 is ontworpen om lichtinterferentie uit de omgeving, zoals zonlicht of voertuiglichten, te weerstaan en zorgt voor een constante prestatie onder alle omstandigheden.

5. Gebruikersvriendelijke installatie: De IR-20 is ontworpen voor een gemakkelijke installatie en afstemming en vereenvoudigt installatieprocedures, vermindert stilstandstijden en stroomlijnt onderhoudswerkzaamheden.

Toepassingen:

1. Naadloze toegangscontrole: Ideaal voor automatische deuren en toegangscontrolesystemen, de IR-20 vergemakkelijkt een soepele doorgang voor mensen of voertuigen, waardoor veiligheid en gemak worden verbeterd.

2. Robuuste beveiligingsmaatregelen: In beveiligingstoepassingen detecteert de IR-20 effectief ongeoorloofde toegang, versterking van de beveiligingsprotocollen voor de omgeving, ramen en deuren.

3. Industriële optimalisatie: In industriële omgevingen optimaliseert de IR-20 productielijnen door objectenposities en bewegingen nauwkeurig te detecteren, waardoor de operationele efficiëntie wordt verbeterd.

4. Efficiënt parkeerbeheer: De IR-20 wordt op parkeerplaatsen ingezet en beheert de toegang en het verlaten van voertuigen efficiënt, waardoor een soepele verkeersstroom en een effectief gebruik van parkeerplaatsen worden gewaarborgd.

Installatie-instructies:

1. Gemakkelijke toegang: Open het voorpaneel van de fotocel om gemakkelijk toegang te krijgen tot de interne componenten.

2. Beveiligde bevestiging: Kabels worden in de daarvoor bestemde openingen geplaatst en de basis stevig aan de muur bevestigd, zodat deze stabiel blijft tijdens het gebruik.

3. Veelzijdige montageopties: Kies geschikte montage methoden voor wand- of metalen oppervlakken, zodat de plaatsing veilig is.

4. Goed aansluiten: Kabels aansluiten en de fotocel voeden binnen het gespecificeerde spanningsbereik voor optimale prestaties.

5. Precieze uitlijning: de fotocel correct uitlijnen om de juiste functionaliteit te behouden, aangegeven door de status van de rode LED.

6. Functioneel testen: controleer de reactie van de relais door de infraroodstraal te onderbreken, zodat een betrouwbare werking wordt gewaarborgd.

7. Beveiligde sluiting: vervang het voorpaneel en bevestig het met voorzien schroeven om de integriteit en functionaliteit te behouden.

Voordelen en kenmerken:

1. Naadloze integratie: De IR-20 kan naadloos worden geïntegreerd met verschillende deurbesturingssystemen, waardoor compatibiliteit en gebruiksgemak worden geboden.

2. Flexibel montageoplossingen: De aanpasbare montageopties, inclusief de integratie van de deurrand, vereenvoudigen de installatieprocedures voor meer gemak.

3. Betrouwbare veiligheidsmaatregelen: Met robuuste veiligheidskenmerken zorgt de IR-20 voor een betrouwbare bescherming van automatische deuren en poorten, waarbij de veiligheid van de gebruiker voorop staat.

4. Versatile toepassingsomvang: geschikt voor verschillende types deuren en industriële omgevingen, biedt de IR-20 veelzijdigheid in gebruik en implementatie.

5. Precieze opsporingsmogelijkheden: nauwkeurige opsporing van personen of voorwerpen die erdoorheen gaan, zorgt voor het voorkomen van ongevallen en verhoogde veiligheidsmaatregelen.

6. Efficiënte prestaties: De IR-20 werkt met een laag stroomverbruik en biedt veelzijdige uitvoeropties, waardoor een efficiënte en betrouwbare prestaties worden gewaarborgd.

7. Duurzaamheid in moeilijke omstandigheden: De IP67-waterdichtheid maakt de IR-20 bestand tegen moeilijke omgevingsomstandigheden, waardoor duurzaamheid en duurzaamheid worden gewaarborgd.

Tot slot is de JUTAI IR-20 infraroodstraalsensor een top van veiligheid en efficiëntie in verschillende toepassingen.en gebruiksvriendelijk installatieproces, de IR-20 biedt een ongeëvenaarde prestatie bij het waarborgen van veiligheid en gemak in diverse omgevingen,versterking van zijn rol als onmisbaar onderdeel van moderne toegangscontrole- en beveiligingssystemen.

Technische parameter

Verbindingsgegevens van JUTAI IR-20

Installatie van de IR-20M-fotocel: een stapsgewijze handleiding

1Toegang tot het interieur:

• 1.1 Lift het voorpaneel van de fotovoltaïsche cel voorzichtig om de interne componenten te onthullen, zodat deze gemakkelijk toegankelijk zijn tijdens de installatie.

2Inbreng van kabels en bevestiging van de basis:

• 2.1 Voer de kabels voorzichtig in de voor hen bestemde behuizingsplaatsen in de fotocel.
• 2.2 Bevestig de basis van de fotocel met behulp van geschikte montageapparatuur aan de muur, zodat de stabiliteit en betrouwbaarheid worden gewaarborgd.

3Montage op muur of metalen oppervlak:

• 3.1 Bij montage aan een muur worden drie 5 ø-gaten geboord en geschikte schroefverankeringen geplaatst om de fotocel stevig te verankeren.
• 3.2 Voor montage op metalen oppervlakken worden drie 3 ø-gaten geboord en worden zelfkoppelende schroeven gebruikt om een veilige bevestiging te garanderen.

4Maak verbindingen:

• 4.1 Sluit de nodige kabels aan op de fotocel om een goede isolatie en veilige verbindingen te garanderen.
• 4.2 De fotocel wordt aangedreven met een stabiele spanning tussen 12 en 24 V gelijkstroom/wisselstroom om de werking ervan mogelijk te maken.

5- Zorg voor een goede positie:

• 5.1 De correcte plaatsing, uitlijning en aansluiting van de componenten van de fotocel worden gecontroleerd om de prestaties te optimaliseren.
• 5.2 Bevestig dat de rode LED-indicator op de ontvanger uitgeschakeld blijft wanneer de fotocel correct is ingesteld.
• 5.3 Als de infraroodlichtstraal wordt onderbroken, gaat de rode LED aan, wat wijst op mogelijke obstakels.

6- Hoofdstuk met voorpaneel:

• 6.1 Zodra alle verbindingen zijn gecontroleerd, wordt de fotocel zorgvuldig bedekt met het voorpaneel.
• 6.2 Het voorpaneel wordt stevig ingebracht totdat het stopt, zodat het goed past, en vervolgens goed gesloten om de interne onderdelen te beschermen.

7Testsysteem:

• 7.1 Een grondige test van het systeem uitvoeren door de infraroodstraal meerdere malen opzettelijk te onderbreken.
• 7.2 Bewaken en bevestigen van een goede relayrespons om de functionaliteit van de fotocel te valideren.

8Beveilig het voorpaneel:

• 8.1 Ten slotte wordt het voorpaneel met de meegeleverde schroeven stevig op zijn plaats bevestigd, waarbij wordt gewaarborgd dat het stevig aan de fotocel is bevestigd.

Door deze stapsgewijze instructies nauwgezet te volgen, kunt u de IR-20M-fotocel met vertrouwen installeren en ervoor zorgen dat deze goed functioneert.Het verbeteren van de veiligheid en efficiëntie van uw applicatie.

Installatierichtlijnen voor JUTAI IR-20 20 meter bedrade infraroodfotocel

1. Voorbereiden van de installatie site:

   • Kies een geschikte locatie die zorgt voor een optimale dekking voor de detectie.
   • Zorg ervoor dat het gebied vrij is van obstakels om storingen te voorkomen.

2. Montagepositie:

   • De infraroodfotocel wordt op een passende hoogte en hoek gemonteerd voor maximale dekking en detectie.
   • Gebruik een stabiel en veilig bevestigingsoppervlak om verplaatsing of verkeerde uitlijning te voorkomen.

3. Draadverbindingen:

   • Zie het bijgeleverde bedradingsschema of de gebruikershandleiding voor de juiste aansluiting van de draden.
   • Zorg ervoor dat alle verbindingen goed geïsoleerd zijn om elektrische problemen te voorkomen.

4. Stroomvoorziening:

   • Een stabiele stroomtoevoer binnen het gespecificeerde spanningsbereik (meestal 12-24 V gelijkstroom) bieden.
   • Controleer de polariteit en de spanning om schade aan het apparaat tijdens de installatie te voorkomen.

5. Aanpassing en testen:

   • De infraroodlampen moeten tegenover elkaar worden geplaatst om een goede detectie te garanderen.
   • Test de fotocel door de infraroodstraal te blokkeren en controleer de functionaliteit van de relais.

6. Fijn afstemmen:

   • Aanpassen van de uitlijnings- en gevoeligheidsinstellingen indien nodig om de prestaties te optimaliseren
   • Minimaliseer valse alarmen of gemiste detecties door de fotocel te verfijnen.

7. Beveiligde installatie:

   • Na bevestiging van de goede werking bevestigt u de fotocel met behulp van de bijgeleverde bevestigingsapparatuur.
   • Zorg ervoor dat alle verbindingen strak zijn en dat de eenheid beschermd is tegen omgevingsfactoren.

Door deze installatierichtlijnen nauwgezet te volgen, kunt u de hoogste betrouwbaarheid en prestaties garanderen met de JUTAI IR-20 20 meter bedrade infrarood fotocel,een ongeëvenaarde veiligheid en gemak voor uw behoeften.
