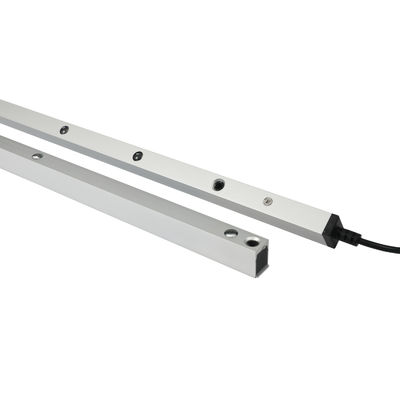

8 balken veiligheidslicht gordijn deur blanking sensor voor hoge snelheid sectieve deuren veiligheid

Shenzhen Jutai Comm Co., Ltd.

Het Blanking Light Curtain van Shenzhen Jutai Comm Co., Ltd. is een geavanceerd veiligheidsapparaat dat is ontworpen om de veiligheid en functionaliteit van industriële deuren te verbeteren.met een robuuste actieve infraroodsensor met een sterke lichtweerstandDeze sensor zorgt voor een betrouwbare werking, zelfs bij zware lichtomstandigheden.het biedt een kritische beschermingslaag voor industriële instellingenDeze sensor van industriële kwaliteit biedt een uitgebreide veiligheidsbewaking, waardoor het een essentiële investering is voor de veiligheid op de werkplek.

Technische kenmerken en voordelen

• Naadloze systeemintegratie: deze sensor is ontworpen voor eenvoudige integratie met verschillende deurbesturingssystemen, waardoor naadloze compatibiliteit en operationele efficiëntie worden gewaarborgd.
• Aanpasbare installatie: het ontwerp van de sensor maakt het mogelijk om rechtstreeks in de deurrand te worden geïntegreerd, waardoor deze zeer aanpasbaar is voor verschillende deurconfiguraties en installatiescenario's.
• Compact en efficiënt: Het CL15-8L8-model is een compact lichtgordijn dat speciaal is ontworpen voor automatische deuren en poorten en betrouwbare veiligheidsmaatregelen biedt met een minimale voetafdruk.
• Breed toepassingsgebied: ideaal voor hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren en vrachtliften,De verscheidenheid van de verschillende industriële toepassingen.
• Precieze detectiemogelijkheden: maakt gebruik van doorstralingstechnologie om de aanwezigheid van personen of voorwerpen nauwkeurig te detecteren, waardoor ongevallen worden voorkomen en de tijdige werking van de deur wordt gewaarborgd.
• Flexible Output Options: biedt meerdere uitgangsmethoden (NO/NC en COM), waardoor de flexibiliteit voor integratie met verschillende deurbesturingssystemen wordt vergroot.
• Energie-efficiëntie: werkt met een laag stroomverbruik van minder dan 20mA bij DC12V en ondersteunt een werkspanningsbereik van DC12-24V, waardoor energie-efficiënte prestaties worden gewaarborgd.
• Vereenvoudigde bedrading: het lichtgordijn voor het verblindend licht vereist geen synchronisatie draad tussen de zender en de ontvanger, waardoor de bedrading ter plaatse vereenvoudigd wordt en materialen worden bespaard.De zender heeft alleen een stroomdraad nodig.Het synchronisatiesignaal is ingebed in de infraroodstraal.met de circuit board-logica die synchronisatie tussen zender en ontvanger via infraroodtransmissie mogelijk maakt.

Belangrijkste specificaties

• Model: CL15-8L8
• Technologie: actieve infraroodsensor met sterke lichtweerstand
• Detectiebereik: 8 meter.
• Reactietijd: snel en betrouwbaar
• Werkstroom: < 20 mA bij DC12V
• Werkspanning: DC12-24V
• Uitvoermethoden: NO/NC en COM
• Toepassingen: hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren, vrachtliften
• Beschermingshoogte: maximaal 1225 mm (verborgen modus), 1305 mm (normale modus)
• Werktemperatuur: -20 ~ +70°C
• Beschermingsniveau: IP67
• Materiaal: aluminiumlegering

Installatierichtlijnen

1. Verwijder de deksels en verbind de draden:

   • Sluit de bovenste en onderste dekmantel van de sensor af.
   • Maak verbindingen met de draden en stuur het eind van de draad door de aangewezen draadpoort.

2. Positie en markering van gaten:

   • De zender en de ontvanger worden parallel uitgelijnd om de installatiepositie te bevestigen.
   • Markeer de gaten nauwkeurig op de muur.

3. Boren en repareren:

   • Gebruik een slagboor om gaten te maken op de gemarkeerde plaatsen.
   • Plaats muurplugs in de geboorde gaten en bevestig ze met schroeven.

4. Verzender en ontvanger:

   • Bevestig de zender en de ontvanger aan de muur met schroeven van M3*25.
   • Sluit de stroomtoevoer aan en test de sensorijning.
   • Stel de hoek aan door de aluminiumbuis indien nodig te draaien.
   • Versterk de draaiende schroef na het uitlijnen.

5. Vervanging van de deksels en eindtest:

   • Verbind de bovenste en onderste dekken van de sensor met M2*8 schroeven.
   • Voer een laatste test uit om de juiste werking van de sensor te waarborgen.

Verbeter de veiligheid op het werk

Verbeter de beveiliging van uw industriële activiteiten met de Door Sensor Photocell Light Curtain.flexibele installatiemogelijkhedenDe naadloze integratie met verschillende deurbeheersystemen en het brede toepassingsbereik maken het een betrouwbare keuze voor het verbeteren van de veiligheid in industriële omgevingen.Vertrouwen in de kwaliteit en prestaties van het lichtgordijn CL15-8L8 om optimale veiligheid en gemoedsrust te bieden.

Kenmerken

• Geïntegreerd in alle soorten deurbesturingssystemen
• Type montage: rechtstreekse integratie in de deurrand als gevolg van de deurblank
• Beschrijving: Automatische deurveiligheidssensor voor lichtgordijnen
• Modelnummer: CL15-8L8 (8 balken, 150 cm hoogte)
• Type: Veiligheidslichtgordijn
• Gebruik: hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren, vrachtliften
• Theorie: doorlichtgorden worden gebruikt voor snelle deuren en rolluiken om te voorkomen dat mensen of voorwerpen worden afgesneden,en kan mensen of voorwerpen die voorbijgaan nauwkeurig detecteren om signalen te geven voor het openen van deuren om mogelijke veiligheidsrisico's te voorkomen.
• Uitvoer: NO/NC, COM
• Beschrijving: Veiligheidslichtgordijn
• Werkstroom: < 20 mA@DC12V
• Werkspanning: DC12-24V
• Detectiebereik: maximaal 8 m
• Beschermingshoogte: maximaal 1225 mm (verborgen modus), 1305 mm (normale modus)
• Uitvoermethode: NO/NC, COM
• Beams: 8 beams
• LED-status:
  • Ontvanger: rood licht (object geblokkeerd), blauw licht (ontblokkeerd), blauw lichtflits (emitter en ontvanger niet uitgelijnd)
  • Transmitter: blauw lichtconstante (normaal), rood lichtflits (spanning onder 9V, boven 28V)
• Werktemperatuur: -20 ~ +70°C
• Beschermingsniveau: IP67
• Materiaal: aluminiumlegering

Verhoog de veiligheid van industriële deuren met onze 1500mm infrarood licht gordijn sensor.
