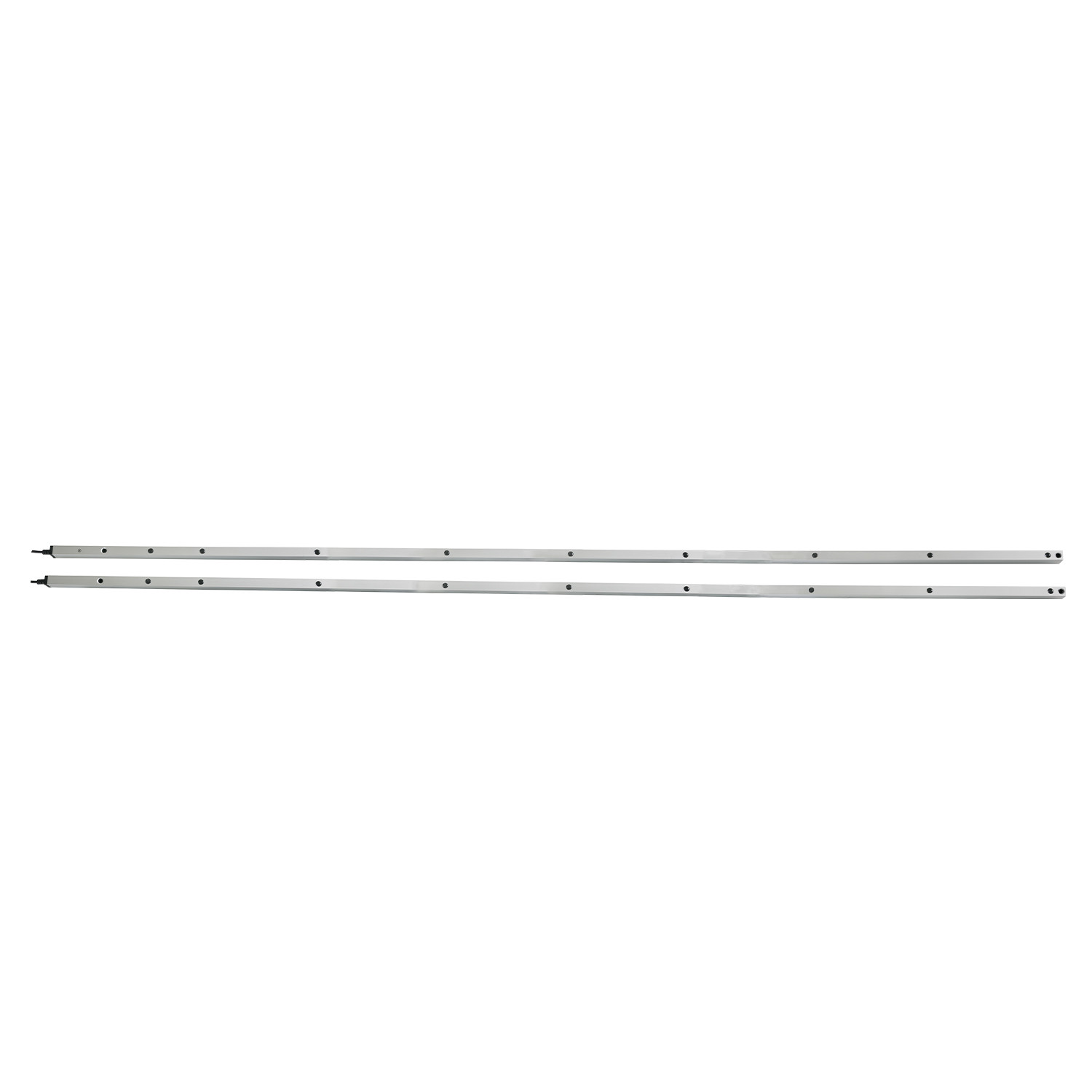

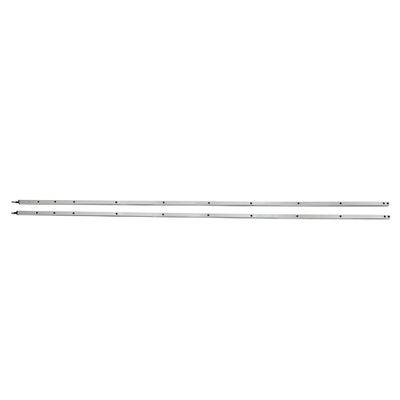

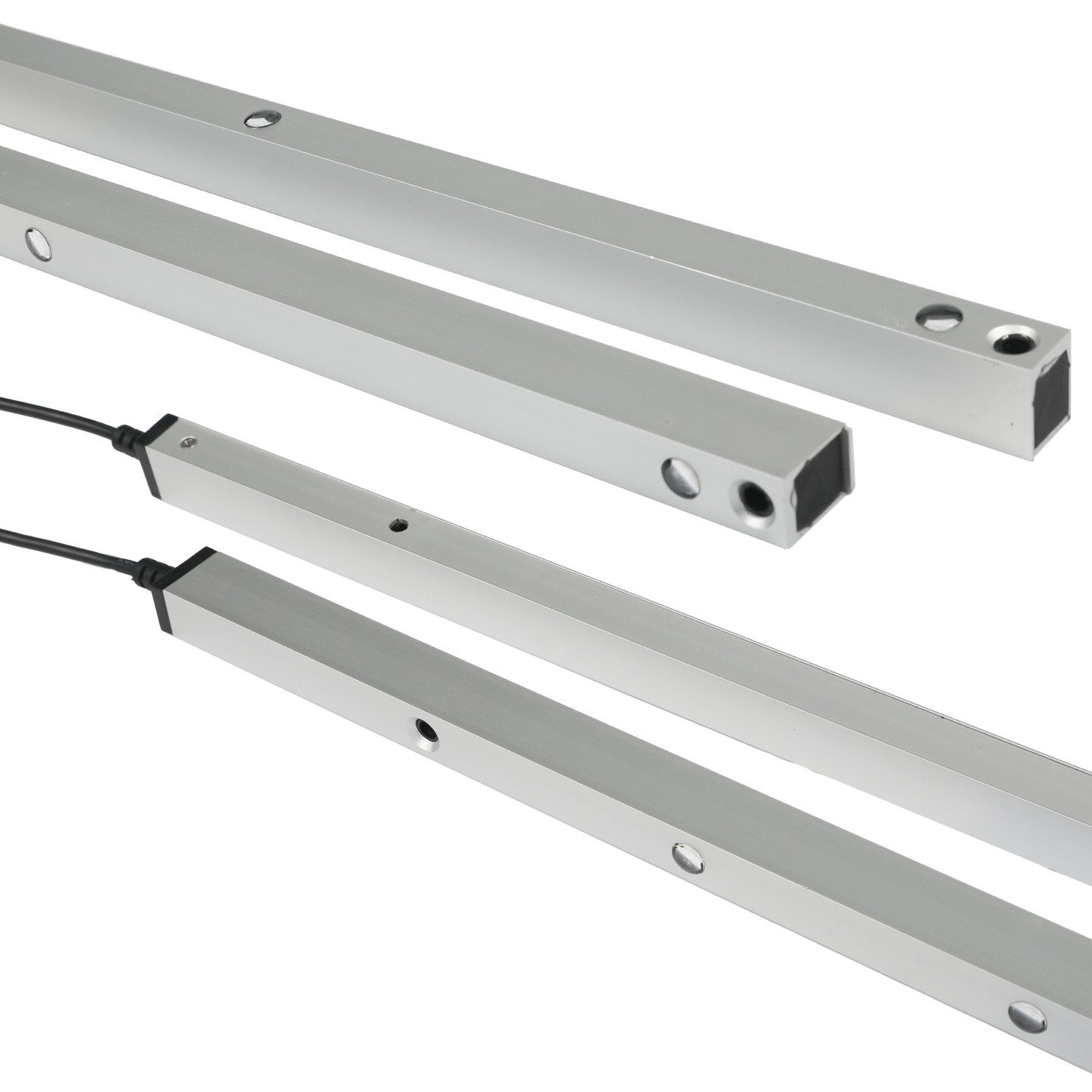

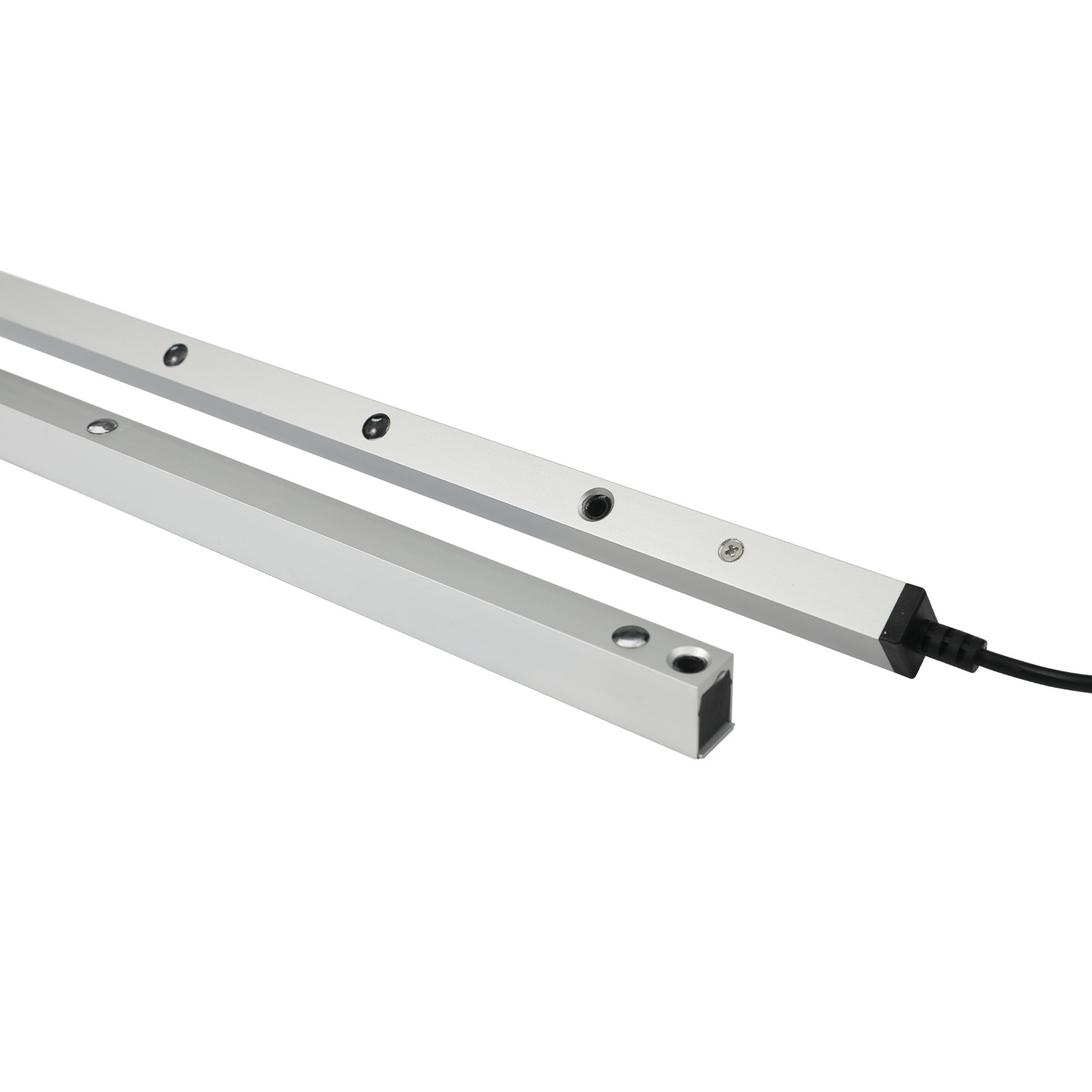

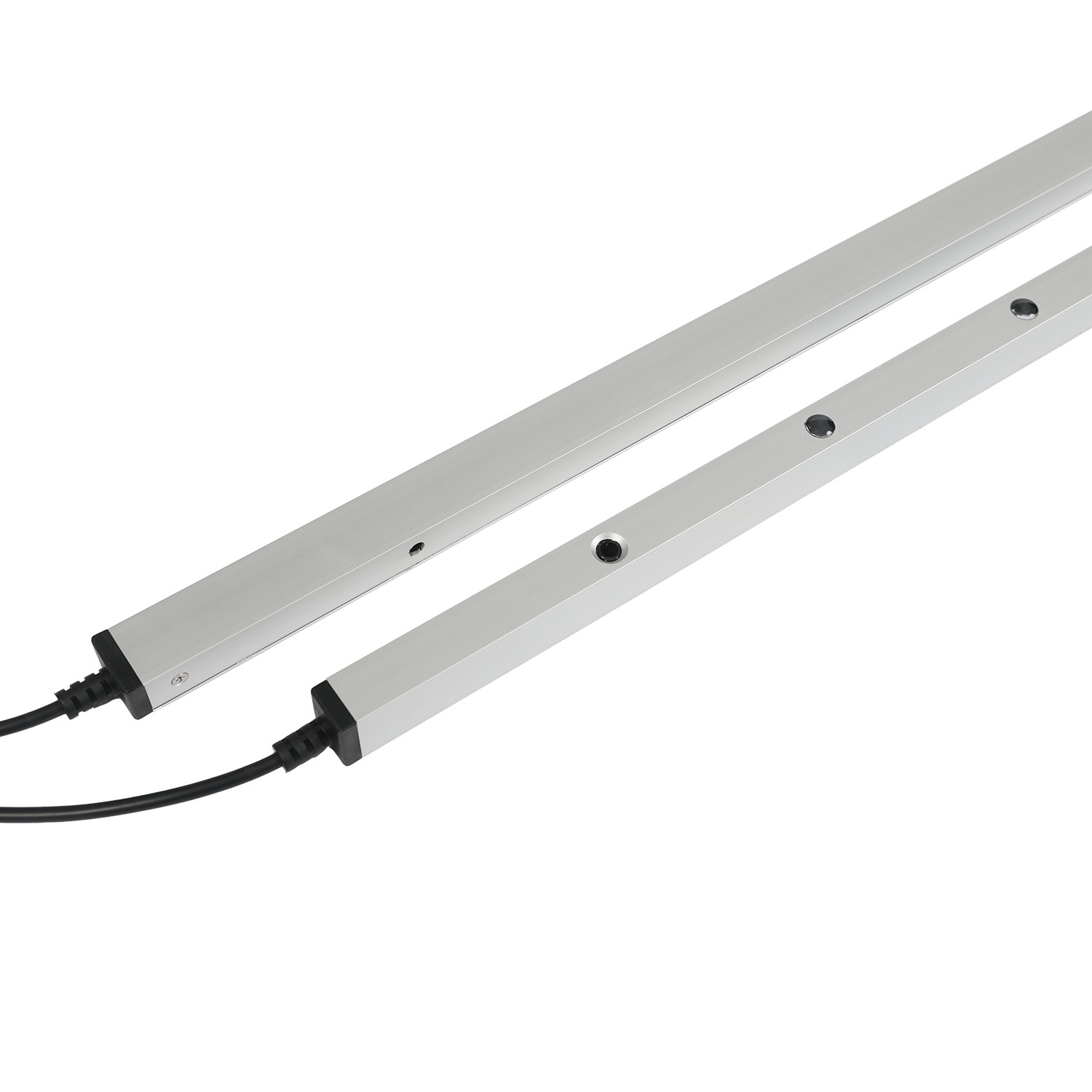

IP67 Infrarood lichtgordijn

Shenzhen Jutai Comm Co., Ltd.

Het Blanking Light Curtain van Shenzhen Jutai Comm Co., Ltd. is een innovatief veiligheidsapparaat dat is ontworpen om de bescherming en operationele efficiëntie van industriële deuren te verbeteren.Uitgerust met een robuuste actieve infraroodsensor met een sterke lichtweerstandMet een opmerkelijk detectiebereik van maximaal 8 meter en snelle reactietijden, is het apparaat zeer goed in staat om te functioneren, zelfs onder moeilijke lichtomstandigheden.het zorgt voor cruciale veiligheidsbewaking in industriële omgevingen, waardoor het een onschatbare investering is voor de veiligheid op de werkplek.

Technische kenmerken en voordelen

• Naadloze systeemintegratie: Deze sensor is ontworpen voor een gemakkelijke integratie in verschillende deurbesturingssystemen en zorgt voor compatibiliteit en een soepele operationele integratie.

• Aanpasbare installatie: de sensor kan direct in de deurrand worden geïntegreerd, waardoor de flexibiliteit wordt geboden om aan verschillende deurconfiguraties en installatievereisten te voldoen.

• Compact en efficiënt ontwerp: het CL15-8L8-model is een compact lichtgordijn dat speciaal is ontworpen voor automatische deuren en poorten, waardoor een betrouwbare veiligheid binnen een kleine ruimte wordt gewaarborgd.

• Breed toepassingsgebied: Geschikt voor hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren en vrachtliften,het aantonen van de veelzijdigheid in meerdere industriële toepassingen.

• Precieze detectiemogelijkheden: maakt gebruik van doorstralingstechnologie om de aanwezigheid van personen of voorwerpen nauwkeurig te detecteren, waardoor ongevallen worden voorkomen en tijdige deuroperatiesignalen worden gewaarborgd.

• Flexible Output Options: biedt meerdere uitgangsmethoden (NO/NC en COM), waardoor de flexibiliteit van de integratie met verschillende deurbesturingssystemen wordt verbeterd.

• Energie-efficiëntie: werkt met een laag stroomverbruik van minder dan 20mA bij DC12V en ondersteunt een werkspanningsbereik van DC12-24V, waardoor efficiënt energiegebruik wordt gewaarborgd.

• Vereenvoudigde bedrading: Het lichtgordijn voor het verlichten van de veiligheidsafscheiding maakt het niet meer nodig om een synchronisatieboord tussen de zender en de ontvanger te plaatsen, waardoor de bedrading op het terrein wordt gestroomlijnd en de materiaalkosten worden verlaagd.De zender heeft alleen een stroomdraad nodig.Het synchronisatiesignaal wordt via infrarood verzonden.met een circuit board-logica die de synchronisatie via deze transmissie garandeert.

Belangrijkste specificaties

• Model: CL15-8L8
• Technologie: actieve infraroodsensor met sterke lichtweerstand
• Detectiebereik: 8 meter.
• Reactietijd: snel en betrouwbaar
• Werkstroom: < 20 mA bij DC12V
• Werkspanning: DC12-24V
• Uitvoermethoden: NO/NC en COM
• Toepassingen: hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren, vrachtliften
• Beschermingshoogte: maximaal 1225 mm (verborgen modus), 1305 mm (normale modus)
• Werktemperatuur: -20 ~ +70°C
• Beschermingsniveau: IP67
• Materiaal: aluminiumlegering

Installatierichtlijnen

1. Verwijder de deksels en verbind de draden:

   • Sluit de bovenste en onderste dekmantel van de sensor af.
   • Maak verbindingen met de draden en stuur het eind van de draad door de aangewezen draadpoort.

2. Positie en markering van gaten:

   • De zender en de ontvanger worden parallel uitgelijnd om de installatiepositie te bevestigen.
   • Markeer de gaten nauwkeurig op de muur.

3. Boren en repareren:

   • Gebruik een slagboor om gaten te maken op de gemarkeerde plaatsen.
   • Plaats muurplugs in de geboorde gaten en bevestig ze met schroeven.

4. Verzender en ontvanger:

   • Bevestig de zender en de ontvanger aan de muur met schroeven van M3*25.
   • Sluit de stroomtoevoer aan en test de sensorijning.
   • Stel de hoek aan door de aluminiumbuis indien nodig te draaien.
   • Versterk de draaiende schroef na het uitlijnen.

5. Vervanging van de deksels en eindtest:

   • Verbind de bovenste en onderste dekken van de sensor met M2*8 schroeven.
   • Voer een laatste test uit om de juiste werking van de sensor te waarborgen.

Verbeter de veiligheid op het werk

Verbeter de beveiliging van uw industriële activiteiten met de Door Sensor Photocell Light Curtain.flexibele installatiemogelijkhedenDe naadloze integratie met verschillende deurbeheersystemen en het brede toepassingsbereik maken het een betrouwbare keuze voor het verbeteren van de veiligheid in industriële omgevingen.Vertrouwen in de kwaliteit en prestaties van het lichtgordijn CL15-8L8 om optimale veiligheid en gemoedsrust te bieden.

Kenmerken

• Integratie: compatibel met alle soorten deurbesturingssystemen
• Type montage: rechtstreekse integratie in de deurrand als gevolg van de deurblank
• Beschrijving: Automatische deurveiligheidssensor voor lichtgordijnen
• Modelnummer: CL15-8L8 (8 balken, 150 cm hoogte)
• Type: Veiligheidslichtgordijn
• Gebruik: hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren, vrachtliften
• Theorie: doorstralingslichtgordijnen worden gebruikt voor snelle deuren en rolluiken om knipsels (van personen of voorwerpen) te voorkomen,het nauwkeurig detecteren van voorbijgaande personen of voorwerpen om de deur te openen en mogelijke veiligheidsrisico's te voorkomen.
• Uitvoer: NO/NC, COM
• Werkstroom: < 20 mA@DC12V
• Werkspanning: DC12-24V
• Detectiebereik: maximaal 8 m
• Beschermingshoogte: maximaal 1225 mm (verborgen modus), 1305 mm (normale modus)
• Uitvoermethode: NO/NC, COM
• Beams: 8 beams

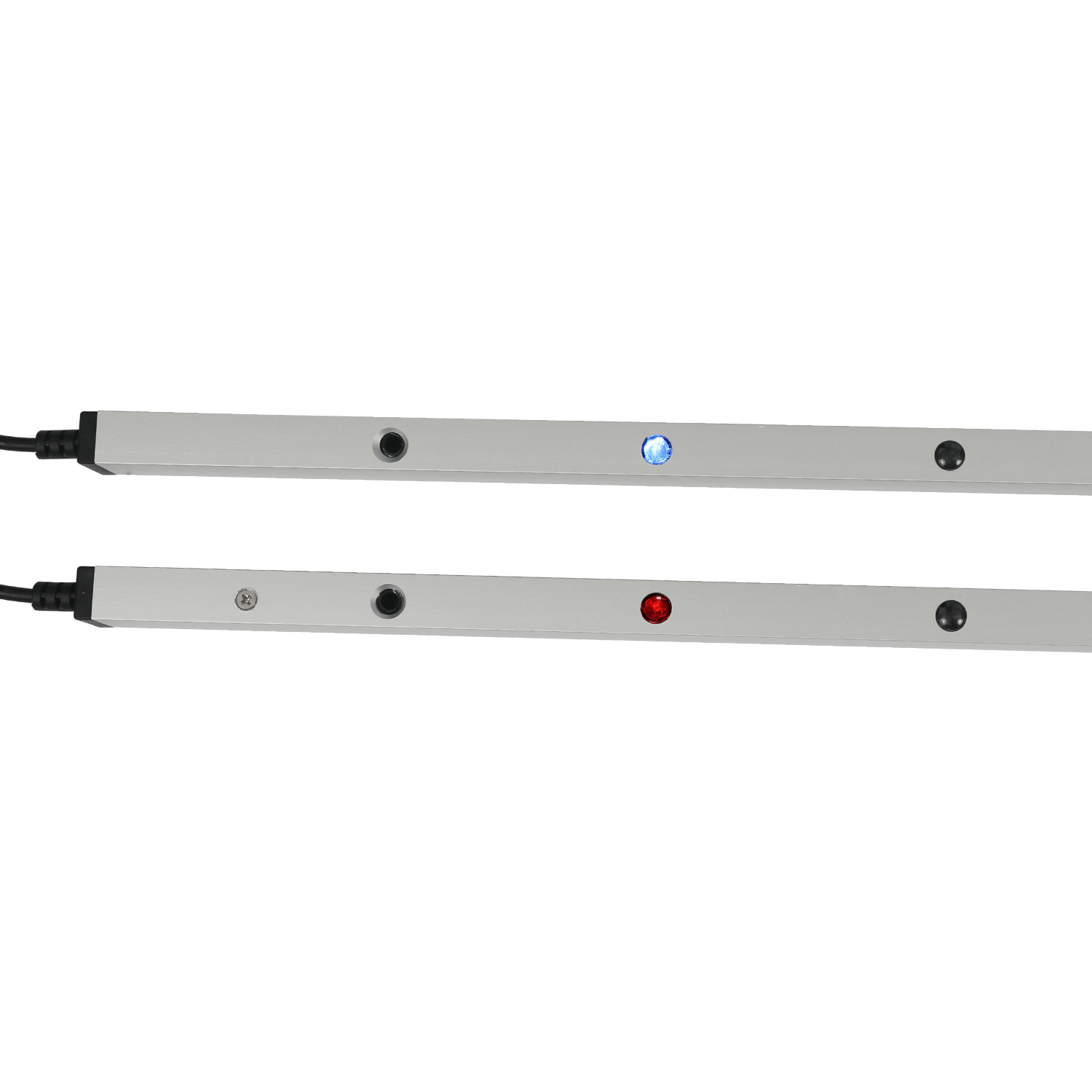

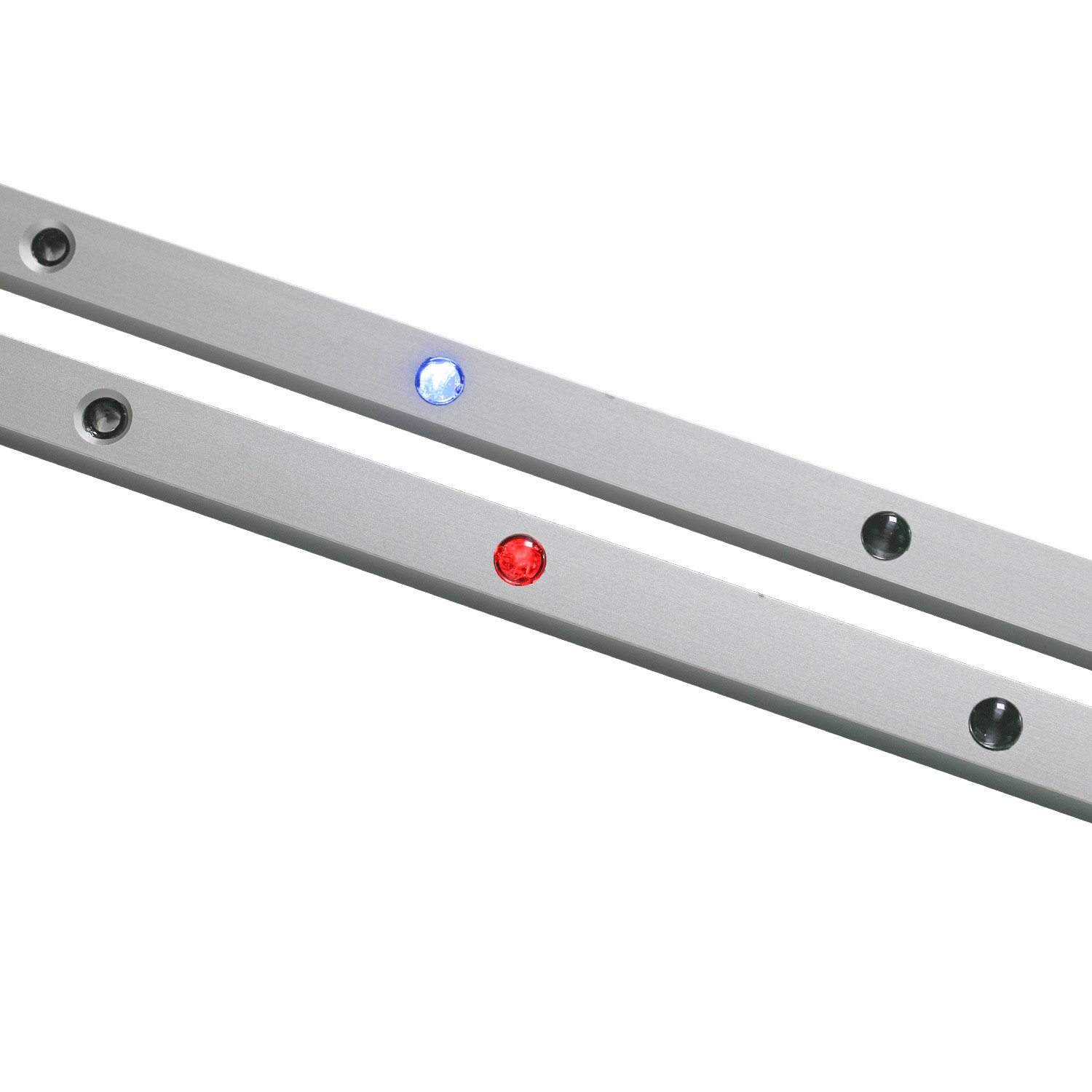

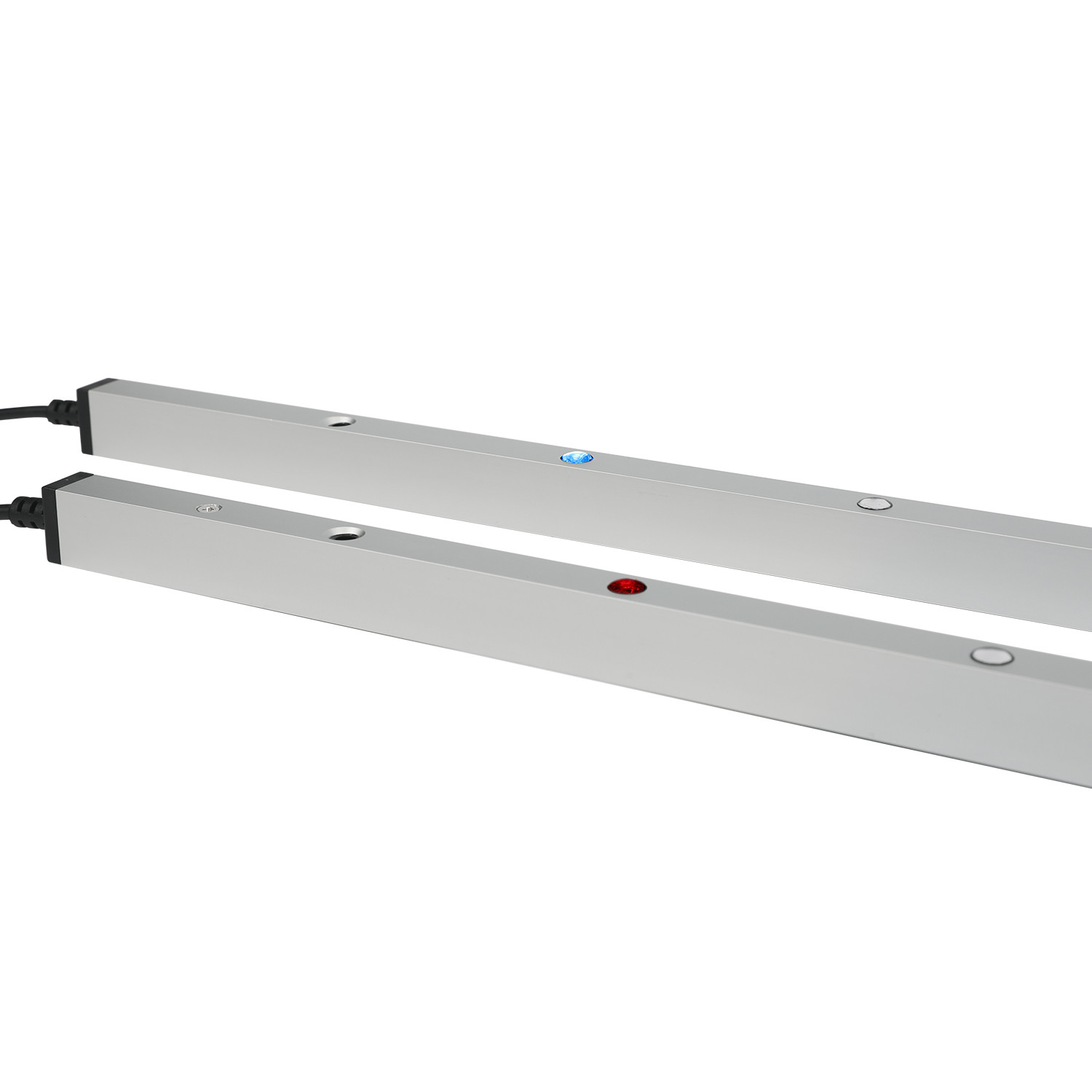

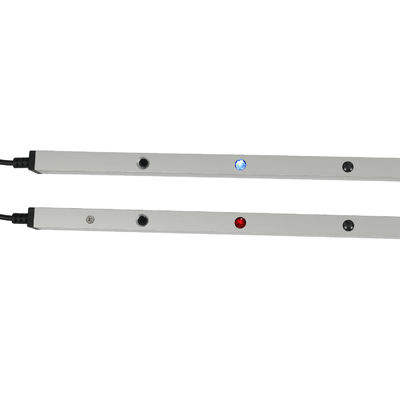

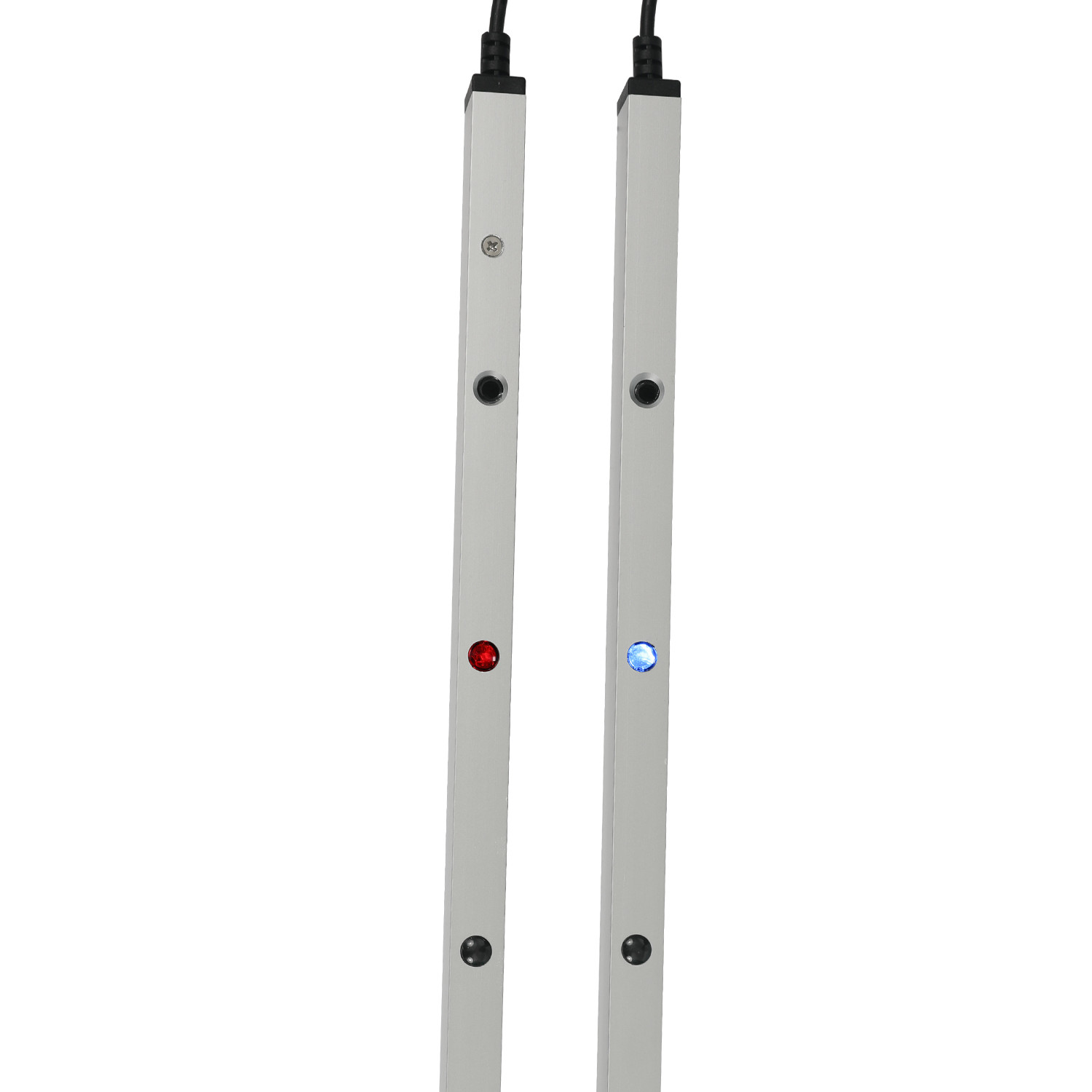

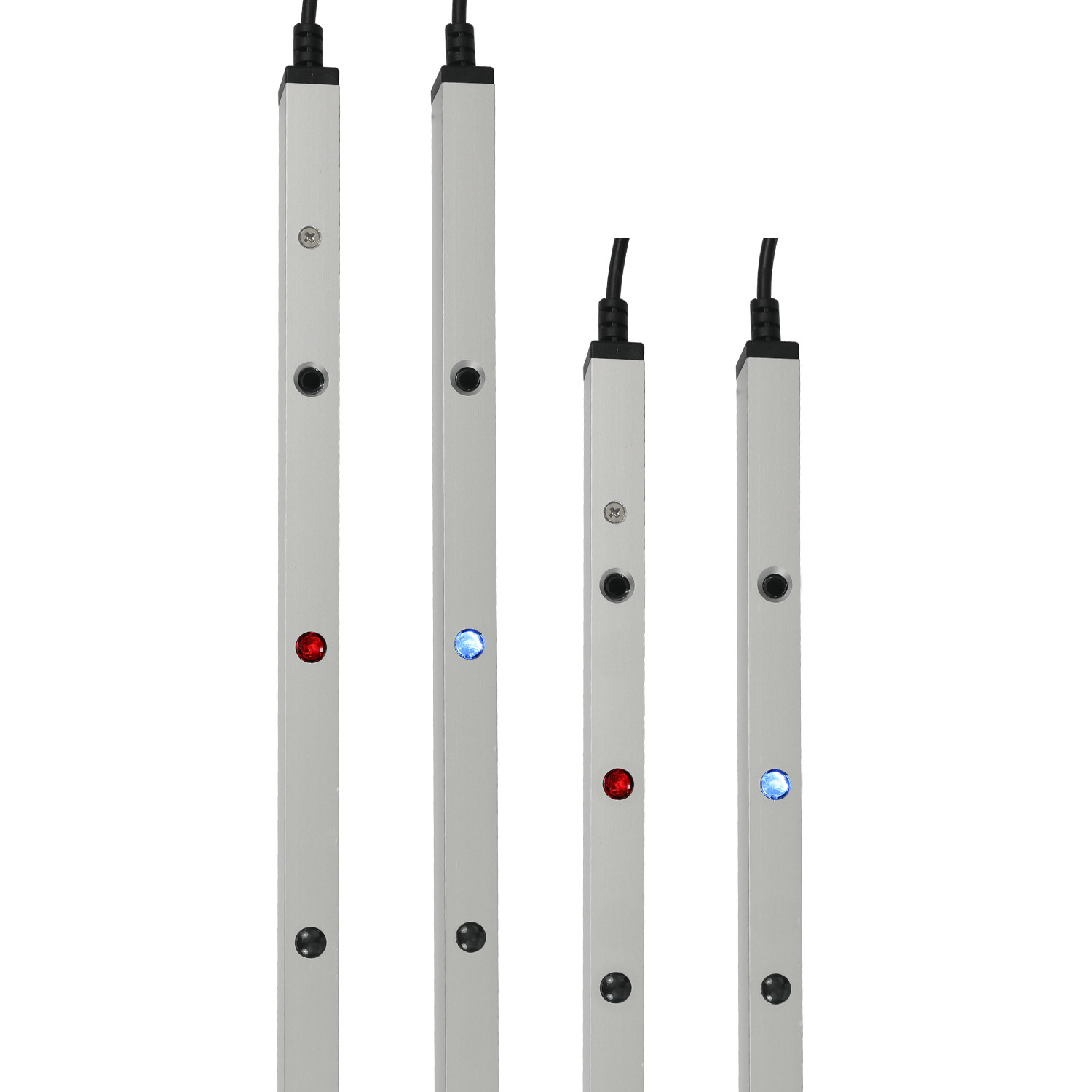

• LED-status:
  • Ontvanger: rood licht (object geblokkeerd), blauw licht (ontblokkeerd), blauw lichtflits (emitter en ontvanger niet uitgelijnd)
  • Transmitter: blauw lichtconstante (normaal), rood lichtflits (spanning onder 9V, boven 28V)
• Werktemperatuur: -20 ~ +70°C
• Beschermingsniveau: IP67
• Materiaal: aluminiumlegering

Verhoog de veiligheid van industriële deuren met onze 1500 mm infrarood licht gordijn sensor.
