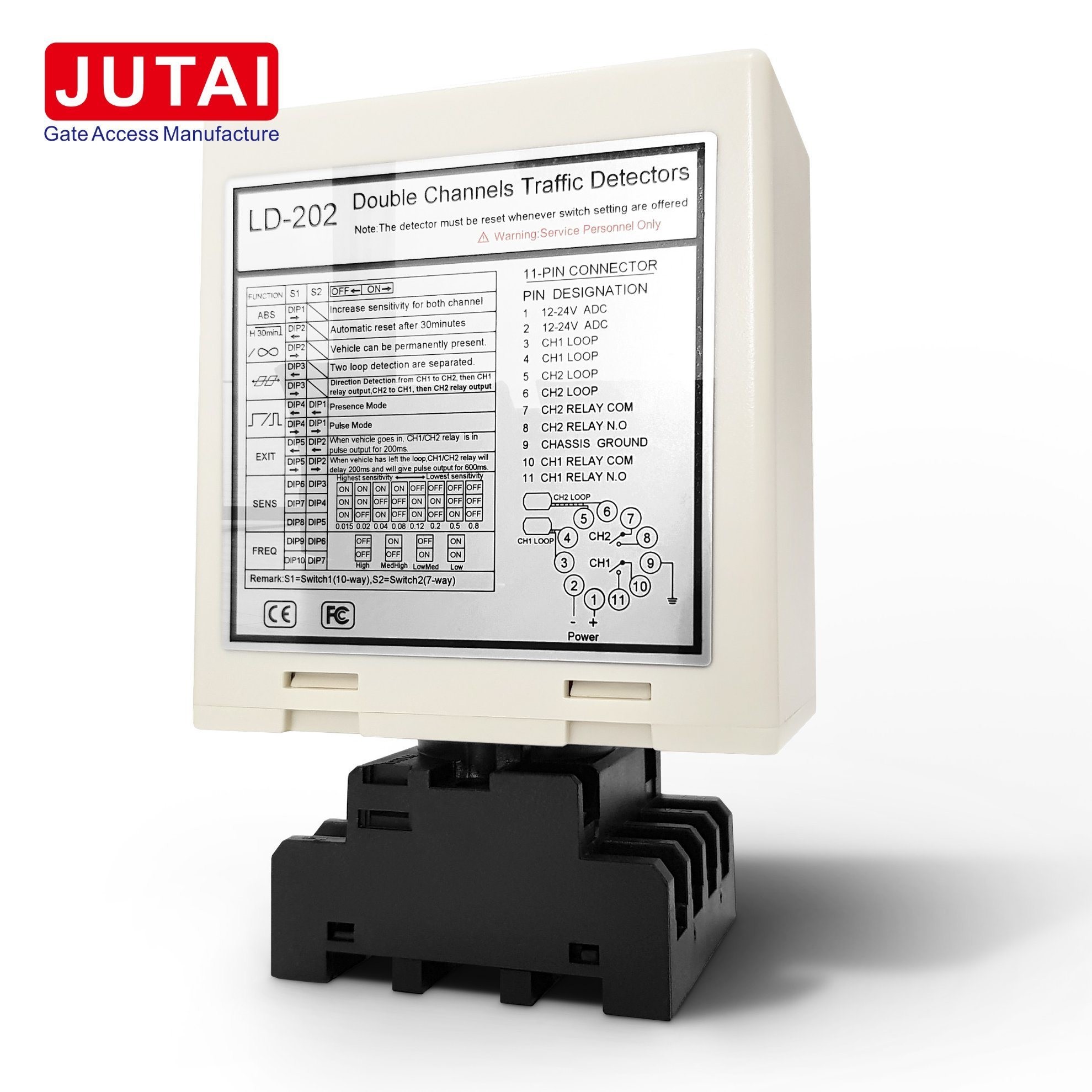

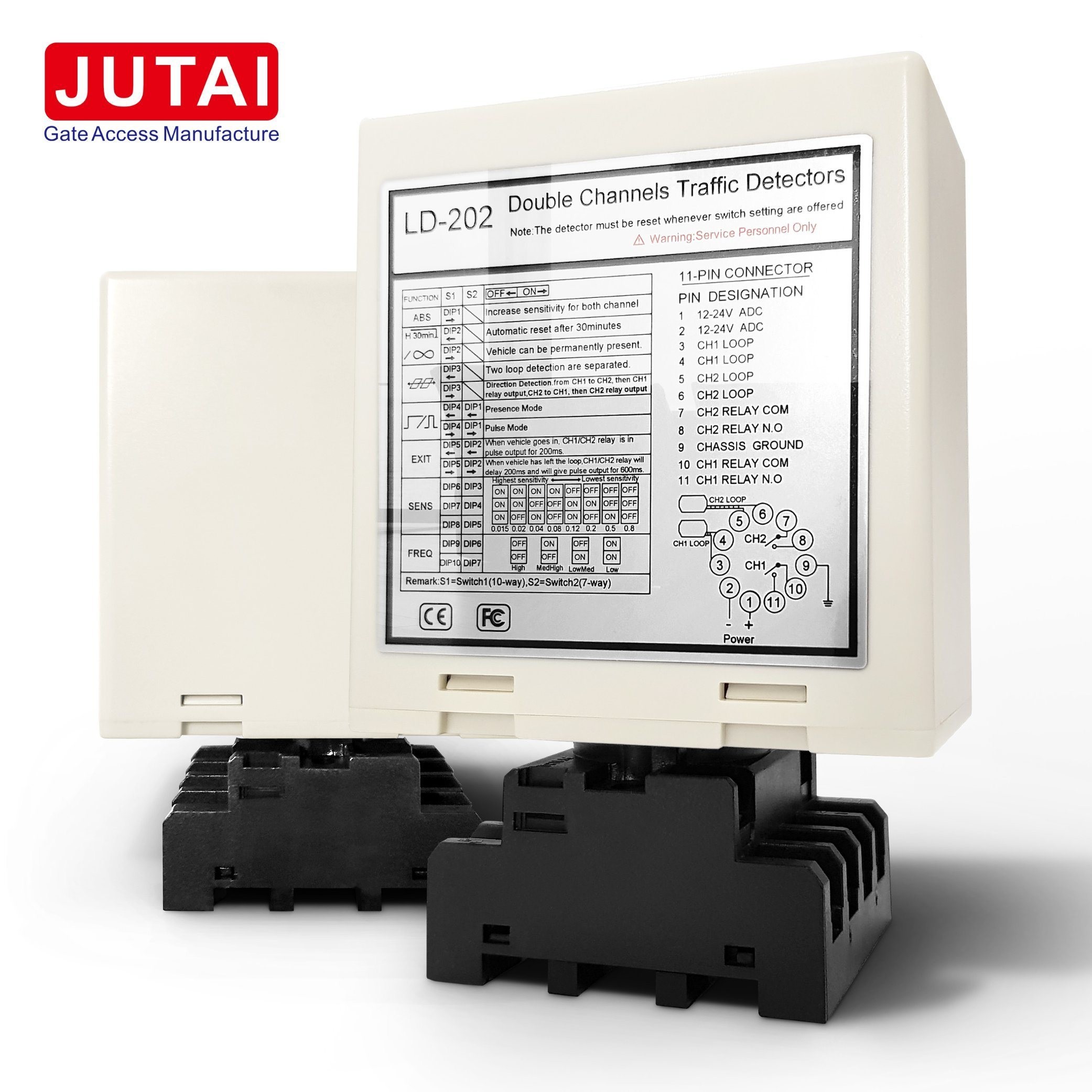

110-240v Dual Channel Loop Vehicle Detector
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Machtsvereisten | 110-240 VAC (48 tot 63 Hz) | Zelfdraaibereik | 20 tot 2000. |
|---|---|---|---|
| Gevoeligheid | 16-Way Selectable/ Hoogste 0,010% Dl/L/Laagste 2,56% | Verrichtingstemperaturen | -40 ~ +70℃ |
| Reactietijden | Aan- en uitschakeling 10-90 ms | Specificatie | 13.6 maal 8.6 maal 5.2 |
| Markeren | 110-240 V lussensor detector,110-240v dubbelkanaalslussensor,met een vermogen van meer dan 50 W |
||
Productomschrijving
110-240v verkeersinductieve dubbelkanaalsloop voertuigdetector met 15uh-2000uh gevoeligheid
Professionele 110-240VAC dubbelkanaals voertuiglusdetector voor het activeren van kaartverdelers op parkeerplaatsen
JUTAI introduceert een veelzijdig ondergronds lusdetectiesysteem, dat als een dubbelkanaals lusdetector kan dienen.Gebruikers kunnen deze technologie gebruiken om toegangskaartverstrekkers te activeren en tegelijkertijd een veilig afsluiten van de barrièrepoort te garanderen.. Het aanbieden van ongeëvenaarde functionaliteit, Jutai biedt de ultieme oplossing voor oprit poort besturingssystemen en parkeerbeheer.
Belangrijkste kenmerken
-
Compacte afmetingen: Deze detector is ontworpen met een compact behuizingontwerp en kan naadloos worden geïntegreerd in elk verkeersdetectiesysteem, terwijl deze voldoet aan de industriestandaarden voor functies en functionaliteit.
-
Diagnostische mogelijkheden: genieten van uitgebreide diagnostische mogelijkheden, waardoor nauwkeurige diagnose van lus- en installatieproblemen wordt vergemakkelijkt om optimale prestaties te garanderen.
-
Selecteerbare aanwezigheidstijd: de uitslag van de aanwezigheidsrelais wordt aangepast om de detectieuitgang te beperken tot een vaste tijd (meer dan 30 minuten) terwijl een voertuig in de lus blijft;verbetering van de operationele efficiëntie.
-
Loopfrequentie-indicatie: detecteert en elimineert interferentie tussen aangrenzende lussen/detectoren met integrale indicatie, waardoor frequentie-instellingen kunnen worden aangepast om de prestaties te optimaliseren.
-
Richtingsdetectie: gebruik maken van de richtingsdetectiefunctie, waarbij de CH1-relay-uitgang wordt geactiveerd wanneer een voertuig van CH1 naar CH2 gaat,en de CH2-relaisuitgang wordt geactiveerd wanneer het voertuig van CH2 naar CH1 gaat.
-
Gevoeligheidsselectie: Aanpassing van de lusgevoeligheid en -frequentie met 7-weg- en 10-weg-switchinstellingen, waardoor flexibiliteit wordt geboden om aan specifieke toepassingsvereisten te voldoen.
Verbeter uw parkeerterrein management systeem met de Professional 110-240VAC Double Channel Vehicle Loop Detector van JUTAI.Ervaar geavanceerde functionaliteit en naadloze integratie voor optimale prestaties en betrouwbaarheid.
Professionele 110-240VAC dubbelkanaaldetector voor voertuiglussen: werkwijzen
De detectoren van de LD-200-serie bieden veelzijdige werkwijze om te voldoen aan verschillende toepassingsvereisten:
-
Aanwezigheidsmodus: in deze modus blijft de detector actief zolang een voertuig zich in het detectiegebied van de lus bevindt.Het geeft een continu uitgangssignaal zolang het voertuig zich in de detectiezone bevindt..
-
Pulsmodus: In de pulsmodus genereert de detector een enkel pulssignaal wanneer een voertuig binnen het lusgebied wordt gedetecteerd.Deze modus is geschikt voor toepassingen waarbij bij voertuigdetectie slechts één signaalpuls vereist is.
-
AB Logic Presence Mode (Barrière Operation): deze modus maakt gebruik van AB-logic, waarbij de detector de barrière-operatie op basis van de aanwezigheid van voertuigen activeert.het efficiënt en veilig doorrijden van voertuigen.
-
AB Logic Pulse Mode (Counting Logic): In de AB Logic Pulse Mode maakt de detector gebruik van AB-logic voor pulsauto-signalen.het vergemakkelijken van een nauwkeurige teling en monitoring van voertuigen;.
Professionele 110-240VAC dubbelkanaaldetectoren
| Specificatie | Detail |
|---|---|
| Loopinductie | 20 tot 2000 μH |
| Gevoeligheid | 8 richting selecteerbaar Hoogste: 0,015% DL/L De laagste: 0,8% DL/L |
| Frequentie | Vierstapsschakelaar selecteerbaar: 20-80KHz |
| Energiebehoeften | 110-240VAC (48 tot en met 62 Hz) 12-24VADC (48 tot en met 62 Hz) |
| Operatietemperatuur | -40°C tot +70°C (-111°F tot +158°F) |
| Foutopbrengst | - Langzaam knipperen: Mogelijke kortsluiting of onvoldoende aantal bochten - Sneller knipperen: Mogelijke open lus of overmatig aantal bochten |
| Reactietijden | 10- 90 ms |
| Visuele indicatie | - Power LED: rood - LED-kanaal: groen |
| Herstellen | Reset door drukknop aan de voorkant van de behuizing |
| Relaissignaal | Aanwezigheidssignaal of pulssignaal |
| ABS (Automatische gevoeligheidstoename) | - Ja, dat klopt. |
| Richtingsdetectie | detectie van de stroomrichting van CH1 en CH2 |
| Loopfrequentie | 4 instellingen (laag, med-laag, med-hoog, hoog) |
| Vochtigheid | Tot 95% relatieve luchtvochtigheid zonder condensatie |
| Bescherming van het circuit | Conforme coating over het PCB en alle onderdelen |
| Verbindingen | Socketmount-11pin mannelijk (JEDEC B11-88) |
| Grootte | 75 mm x 43 mm x 110 mm |
Toepassing:
- Automatische poort
- Verkeerslichtstelsel
- Doorgangsaandrijving
- Operatiebelemmeringen
- Parkeerbegeleidingssysteem
- Het activeren van kaartverdelers op parkeerplaatsen.
- Parkeerbarrièrebeheersing
- Voertuigtoegangscontrole
- Verkeersregelsysteem / verkeersbijslagstelsel
- Voertuigtelingssysteem
- Gemaakte poorten en deuren.
- Beveiligingsbollarden/rolleluiken/garagedeuren
- Camera-aansluiting
Verbindingen

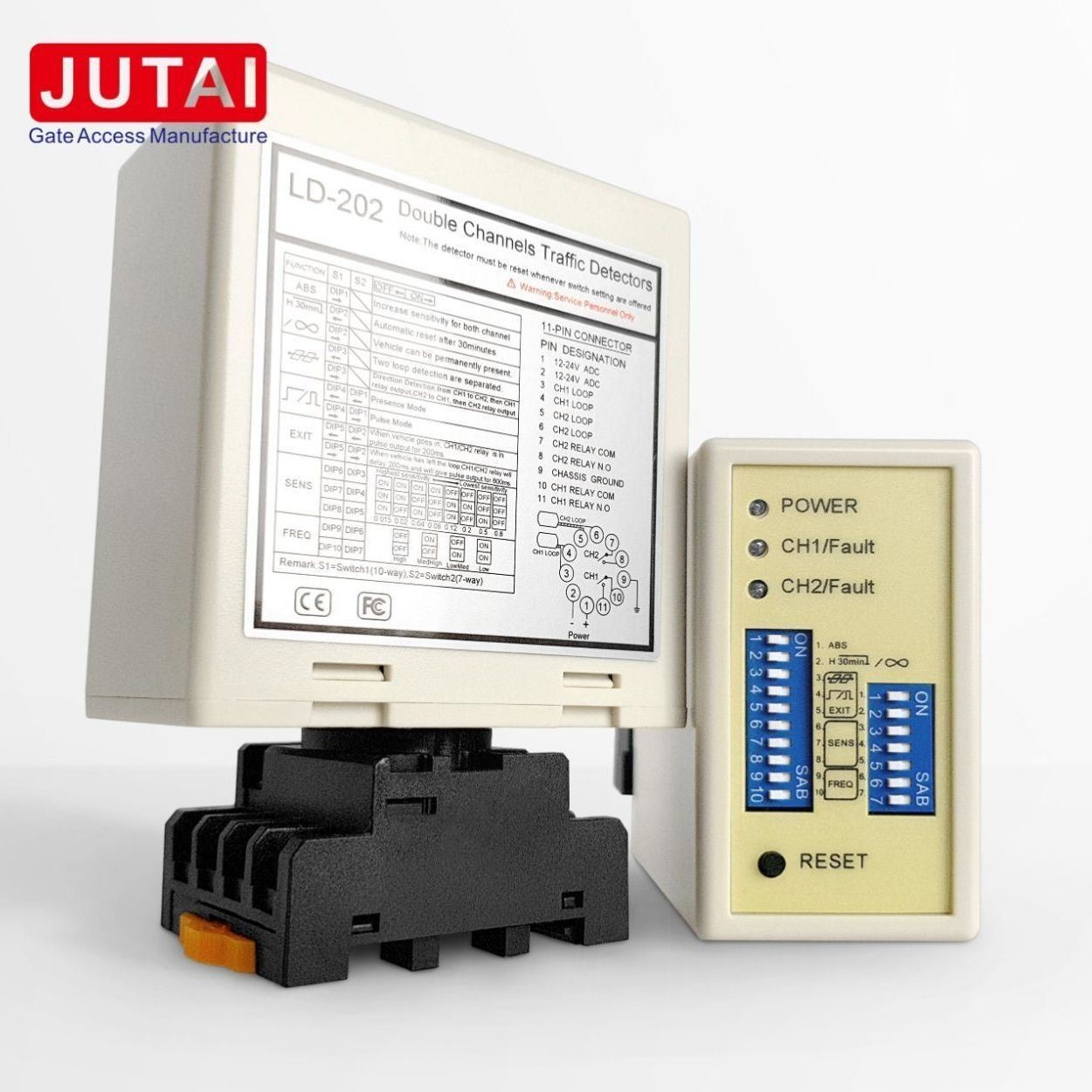

Indicatoren en schakelaars:
- Power LED (RED): Verlicht om "Power ON" aan te geven.
- CH1 LED-detectie:
- Continu verlichting: geeft aan dat het voertuig is gedetecteerd.
- Langzaam knipperen: Signaal voor een kortsluiting of onvoldoende draaien na de lus.
- Snel knipperen: geeft aan dat er een open kring loopt of dat er na de lus overmatige draaien zijn.
- CH2-detectie-LED:
- Continu verlichting: Signaal voertuigdetectie.
- Langzaam knipperen: duidt op een kortsluiting of onvoldoende draaien na de lus.
- Snel knipperen: geeft aan dat er een open kring loopt of dat er na de lus overmatige draaien zijn.
Selectie van de gevoeligheid:
- Gevoeligheid en frequentieaanpassingen worden vergemakkelijkt door middel van een 7-weg dip-switch en 10-weg dip-switchinstellingen.
- Gebruikers kunnen kiezen uit 8 verschillende instellingen door de plaatsen van de schakelaar aan te passen op basis van de verstrekte tabellen.
- Diepschakelaars 6, 7 en 8 regelen de CH1-gevoeligheid, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige instelling is.
- De dipschakelaars 3, 4 en 5 regelen de CH2-gevoeligheid, waarbij 0,8 de minst gevoelige en 0,015 de meest gevoelige instelling is.
3. Schakelaar 1=S1 : Kanal 1 Loop Functie Selectie (10-weg dip schakelaar)
(1) ((Switch 1) DIP 1 & DIP 2 Speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen).
(2)(Schakelaar 1=S1) D3, D4, D5 en (Schakelaar 2=S2) D1, D2 Speciale instellingsfuncties (modus1, 2, 3 richtingsdetectie. modus 4, 5, 6 Normale modus, twee lusdetectie gescheiden)
(3)(Schakelaar 1=S1) D6 & D7 & D8 en (Schakelaar 2=S2) D3 & D4 & D5 Instelling van CH1- en CH2-gevoeligheidsselectie (keuzes op acht niveaus).
(4)(Schakelaar 1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instellingsfrequentie (20 K tot 100 KHz).
*Resetknop: Let op dat de LD-200 elke keer dat de dipschakelaars worden aangepast, opnieuw moet worden ingesteld.
Installatievoorzieningen en probleemoplossing:
- De grootte van de spoel en de inbedingsrichtlijnen zijn geïllustreerd in het diagram aan de rechterkant.
- Het is raadzaam om voor de inductie spoel ferromagnetische draden te gebruiken, met een totale lengte van maximaal 500 meter.
- De grootte van de spoel moet een rechthoek zijn met afmetingen van 1,0 tot 2,0 meter in lengte en 0,8 tot 1,2 meter in breedte, waarbij rechthoekige hoeken bij de hoeken zoveel mogelijk worden beperkt.
- Aanbevolen installatie-overzicht van de typische basisspeldraaien
Bij de installatie moet de stekker en het stopcontact van het product in verticale richting staan
Werkingsbeginsel
| Inschrijvingsproces | Uitgangsproces |
|---|---|
| 1Beide lusspellen worden ingedrukt als een auto binnenkomt. | 1De auto passeert een UHF-lezer. |
| 2LD-200/202 activeert de UHF-lezer bij de ingang. | 2. LD-200/202 activeert de UHF-lezer, die de kaart-ID leest. |
| 3. UHF-lezer stuurt de ID naar de controller (AC-11). | 3De controller verifieert de geldigheid van de ID en opent de poortbarrière. |
| 4De controller stuurt een signaal om de poort te openen. | 4De auto vertrekt als de barrière arm automatisch verlaagt. |
| 5De auto komt binnen en de barrièrearm daalt automatisch. | |
| 6. LD-100/102 zorgt voor veiligheid en anti-smashing functionaliteit tijdens dit proces. | 5. LD-100/102 biedt veiligheid en anti-crashing functionaliteit. |
Richtingherkenning
De richtingherkenningsfunctie van de LD-200/LD-202 zorgt ervoor dat de detector het signaal niet opnieuw activeert wanneer de auto langs een andere UHF-lezer gaat.alleen de in- of uitgangsgegevens in het systeem registreren.
Toepassing
- JUTAI LD200/202 dubbelkanaals voertuiglusdetectoren, uitgerust met richtingherkenningsfunctie, geschikt voor veel enkelkanaals in- en uitgangen.
- kan worden aangesloten op JUTAI One door controller (model: AC-11), JUTAI gate barrier (model: BR-110) en JUTAI long range RFID reader (model: PUHF-9),met een vermogen van niet meer dan 50 W,: JTHT-11), ideaal voor toegangscontrolesystemen met een enkelkanaal.
Functionaliteit als twee onafhankelijke enkelkanaalslusdetectoren
- LD-200/202 kan als twee onafhankelijke detectoren met een enkelkanaallus werken, geschikt voor standaard parkeerplaatsen met één in- en één uitgang.
- Een lus spoel activeert de lezer en leest de kaart, terwijl de andere is gewijd aan de barrière anti-smashing functie.
- Deze configuratie vermindert de hardware-kosten die verbonden zijn aan het gebruik van afzonderlijke detectoren voor elke functie en biedt potentiële kostenbesparende voordelen vanuit economisch oogpunt.
- Dit wordt bereikt door de functie van de onafhankelijke werkstand van de LD-200/202 in te schakelen, waardoor deze in deze dubbele capaciteit effectief kan werken.
