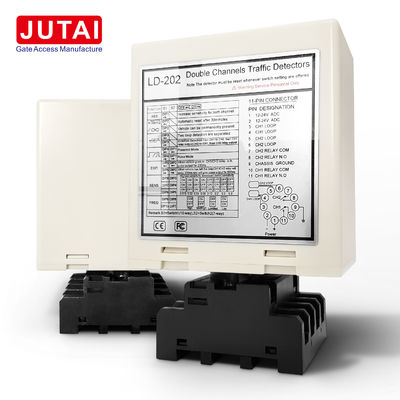

Dual-Channel LD-202 Loop Sensor Detector 12-24VADC Direction Recognition voor eenrichtingsverkeer

Productnaam: JUTAI LD-202 Dubbele Kanaal Lus Detector 12-24VDC 15~2000μH voor Poortopening en Veiligheid

• Uitgebreid Detectiebereik en Hoge Gevoeligheid: Breed detectiebereik van 15 tot 2000μH gekoppeld aan uitzonderlijke gevoeligheid voor nauwkeurige voertuigdetectie
• Automatische Reset Functie: Reset automatisch bij storing, wat de stabiliteit en betrouwbaarheid van het systeem verbetert
• Richtingherkenningscapaciteit: Identificeert nauwkeurig specifieke rijrichtingen van voertuigen om relaisuitgang te activeren
• 40000V Bliksembeveiliging: Robuuste bescherming tegen schade door blikseminslagen voor langdurige duurzaamheid
• Breed Werkingsbereik Omgeving: Werkt binnen een temperatuurbereik van -40°C tot +70°C voor consistente prestaties onder uitdagende omstandigheden

• Voertuigdetectie: Maakt gebruik van inductieve detectietechnologie om voertuigen nauwkeurig te detecteren zonder fysiek contact
• Richtingherkenning: Geavanceerde mogelijkheden om specifieke rijrichtingen van voertuigen te identificeren voor nauwkeurige poortcontrole
• Automatische Reset: Zorgt voor naadloze werking en systeem betrouwbaarheid door automatisch te resetten bij storing
• Relaisuitgang: Levert relaisuitgangssignalen bij voertuigdetectie voor poortopening, verkeerslichtregeling en voertuigtelling

• Verkeersmanagementsystemen: Voertuigdetectie bij kruispunten, tolpoorten en parkeerin- en uitgangen
• Poortautomatisering: Automatisch openen en sluiten van poorten in residentiële, commerciële en industriële omgevingen
• Parkeervoorzieningen: Beheer van voertuigin- en uitgangen, monitoring van parkeerbezetting en handhaving van regelgeving
• Toegangscontrole: Geautoriseerde voertuigtoegang op beveiligde locaties zoals afgesloten gemeenschappen en industriële faciliteiten
• Verkeerslichtregeling: Verkeerslichten laten wisselen op basis van voertuigaanwezigheid en richting
• Voertuigtelling: Verkeersonderzoeken, monitoring van parkeerbezetting en analyse van winkelverkeer

• Voeding LED: Rode voedings-LED geeft "Power ON" aan
• CH1 Detectie LED:
  • Continu aan: Geeft voertuigdetectie aan
  • Langzaam knipperend: Geeft aan dat de lus kortgesloten is of onvoldoende windingen heeft na de lus
  • Snel knipperend: Geeft aan dat de lus open is of te veel windingen heeft na de lus
• CH2 Detectie LED:
  • Continu aan: Geeft voertuigdetectie aan
  • Langzaam knipperend: Geeft aan dat de lus kortgesloten is of onvoldoende windingen heeft na de lus
  • Snel knipperend: Geeft aan dat de lus open is of te veel windingen heeft na de lus

De gevoeligheid en frequentie van de lus kunnen worden aangepast met 7-weg en 10-weg dipswitch instellingen. Gebruikers kunnen 8 verschillende instellingen selecteren door de dipswitch naar verschillende modi te veranderen.

Dipswitch 6, 7 en 8 voor CH1 gevoeligheid selectie, waarbij 0.8 het minst gevoelig is en 0.015 het meest gevoelig.

Dipswitch 3, 4 en 5 voor CH2 gevoeligheid selectie, waarbij 0.8 het minst gevoelig is en 0.015 het meest gevoelig.

Schakelaar 1 (S1): Kanaal 1 Lus Functie Selectie (10-weg dipswitch)

(Schakelaar 1) DIP 1 & DIP 2: Speciale Gevoeligheidsverhoging Voor Beide Trailers (Beide Kanalen)

(Schakelaar 1=S1) D3, D4, D5 en (Schakelaar 2=S2) D1, D2: Instellen van Speciale Functies (Modus 1, 2, 3 Richtingsdetectie. Modus 4, 5, 6 Normale modus, twee lusdetecties zijn gescheiden)

(Schakelaar 1=S1) D6 & D7 & D8 en (Schakelaar 2=S2) D3 & D4 & D5: Instellen van CH1 en CH2 Gevoeligheid Selectie (Acht Niveaus Keuzes)

(Schakelaar 1=S1) D9 & D10 en (Schakelaar 2=S2) D6, D7: Instellen van Frequentie (20 K tot 100 KHz)

De lussen moeten worden afgedicht met een "snelhardende" zwarte epoxy compound of hete bitumen mastiek om naadloos op te gaan in het wegdek.

Houd bij installatie de productstekker en -bus in de verticale richting

De JUTAI LD-200/202 Dubbele Kanaal Voertuiglus Detector serie, uitgerust met richtingherkenningsfunctionaliteit, is ideaal voor tal van enkelkanaals in- en uitgangsscenario's. Bij integratie met de JUTAI One Door Controller (Model: AC-11), JUTAI Gate Barrier (Model: BR-110), en JUTAI Long-Range RFID Reader (Model: PUHF-9), gecombineerd met hittebestendige lusspoelen (Model: JTHT-11), vormt het een efficiënte oplossing voor enkelkanaals toegangscontrolesystemen.

1. Bij het binnenrijden van een voertuig in de gemeenschap of parkeerplaats, treedt gelijktijdige activering van de twee lusspoelen op
2. De JUTAI Dubbele Kanaal Lus Detector (LD-202) activeert de UHF-lezer die bij de ingang is geplaatst
3. Na het lezen van de kaart-ID, zendt de UHF-lezer de ID via Wiegand-uitgang naar de controller (AC-11)
4. De controller verifieert de geldigheid van de ID en geeft een relaissignaal af om de poort te openen
5. Zodra het voertuig de gemeenschap of parkeerplaats binnenrijdt, zakt de poortarm automatisch
6. De veiligheids- en anti-verpletteringsfunctie wordt gefaciliteerd door de JUTAI Enkel Kanaal Lus Detector (LD-100/102)

1. Wanneer het voertuig de gemeenschap of parkeerplaats verlaat en langs de interne UHF-lezer rijdt, activeert de LD-202 de UHF-lezer
2. De lezer leest de kaart en stuurt de ID naar de controller
3. Na validatie van de ID geeft de controller een relaissignaal af om de poort te openen
4. Nadat het voertuig de gemeenschap of parkeerplaats heeft verlaten, zakt de poortarm automatisch
5. De veiligheids- en anti-verpletteringsfunctie wordt gefaciliteerd door de JUTAI Enkel Kanaal Lus Detector (LD-100/102)

In beide scenario's zorgt de Richtingherkenningsfunctie van de LD-202 voor een nauwkeurige en efficiënte werking.

De JUTAI LD-202 Dubbele Kanaal Lus Detector kan functioneren als twee onafhankelijke enkelkanaals lusdetectoren, wat zorgt voor veelzijdigheid en kosteneffectiviteit. Deze configuratie is ideaal voor standaard parkeerplaatsen met één in- en uitgang, waar een enkele poort en een langeafstandslezer zijn geïnstalleerd bij zowel de in- als uitgang. Eén lusspoel is bedoeld voor het activeren van de lezer en het lezen van de kaart, terwijl de andere lusspoel wordt gebruikt voor de anti-verpletteringsfunctie van de poort. Het inschakelen van de Onafhankelijke Werkingsmodus van de LD-202 stroomlijnt de operaties en vermindert hardwarekosten, waardoor het een praktische keuze is voor diverse toepassingen.
