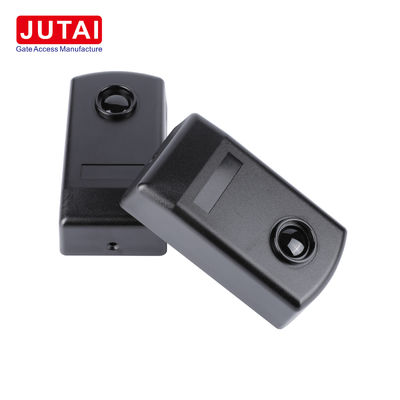

IR-20 Infrarood Fotocel Poort Veiligheidssensor met 20m Detectiebereik IP65 Waterdicht 12-24VAC/VDC voor Automatische Poorten
Productdetails
| Voeding | 12-24VAC/VDC | MAX. Waaier | 20 meter |
|---|---|---|---|
| Bedrijfstemperatuur | -10 tot +60°C | Max. TX-stroom | 25mA |
| Max. RX-stroom | 35 mA | relaiscontact | 500mA bij 48VAC/VDC |
| Markeren | Infraroodsensor voor de veiligheid van de poort,met een vermogen van niet meer dan 50 W,IP65 infraroodsensor |
||
Productomschrijving
Waterdichte Infrarood Fotocel voor Automatische Poortbeveiliging 12-24VDC 30M Detectiebereik
Ervaar verbeterde beveiliging en gemak met de JUTAI Automatische Deursensor Infrarood Fotocel. Deze nauwkeurig ontworpen sensor detecteert onderbrekingen in de infraroodstraal onmiddellijk en stuurt een relais schakelsignaal voor snelle actie. De veelzijdigheid maakt hem ideaal voor diverse toepassingen, waaronder parkeerbarrières, voetgangerspoorten en voertuigpoorten voor lichaamsdetectie. Bovendien dient hij als een betrouwbaar anti-inbraakdetectiesysteem voor ramen, deuren en doorgangen.
Unieke Kenmerken
- Enkele Straaldetectoren: Deze sensoren worden veelvuldig gebruikt in automatische schuifdeuren, roldeuren, garagedeuren en ramen en bieden betrouwbare detectie.
- Geïntegreerde Zender en Ontvanger: Met een zender en ontvanger met een geïntegreerde versterker, bestrijdt de smalle infraroodstraal effectief externe lichtinterferentie.
- Betrouwbaar Detectiebereik: Ondanks montage op lage hoogte (20-40 cm boven de grond) behouden deze sensoren een betrouwbaar detectiebereik van 2-20 meter.
- IR-20 Zelfdetectie Mogelijkheid: Specifiek afgestemd op schuifdeuren, stopt de IR-20 sensor de sluiting van de deur bij onderbreking van de zelfdetecterende straal, wat zorgt voor een snelle terugtrekking naar de wijdste positie. De deur hervat de beweging totdat de detecterende straal is hersteld, en deactiveert na volledige sluiting.
Functionaliteit
Positioneer de detectorparen op tegenovergestelde punten om een infraroodzone te creëren. Bewegingsdetectie activeert een alarmsignaal dat wordt doorgestuurd naar de beveiligingsalarmhost (niet inbegrepen). Ideaal voor naadloze integratie in beveiligingssystemen in diverse omgevingen.
Consistente Prestaties
Met consistente prestaties bij slecht weer zorgt het compacte en IP65 waterdichte ontwerp voor uitzonderlijke weerstand tegen ultraviolette straling en schurende deeltjes, wat de veerkracht in buitenomgevingen verbetert.
Uitgebreide Ondersteuning
Elk pakket bevat een Engelse Gebruikershandleiding met geïllustreerde diagrammen voor eenvoudige installatie en configuratie.
Samenvattend biedt de JUTAI Automatische Deursensor Infrarood Fotocel ongeëvenaarde beveiliging en veelzijdigheid, wat gemoedsrust en gemak biedt in diverse toepassingen.
Technische Specificaties
| Functie | Specificatie |
|---|---|
| Voeding | 12-24VAC/VDC |
| Max. Bereik | 20 Meter |
| Bedrijfstemperatuur | -10 tot +60°C |
| Max. TX Werkstroom | 25mA |
| Max. RX Werkstroom | 35mA |
| Max. Relaiscontact | 500mA bij 48VAC/VDC |
| IP-classificatie | IP65 met rubber |
Aansluitingsdetails van JUTAI IR-20
Installatie-instructies
- Toegang tot het Interieur: Til het voorpaneel van de fotocel op om toegang te krijgen tot de interne componenten.
- Kabelinvoer en Bevestiging van de Basis: Steek de kabels in hun respectievelijke behuizingssleuven en bevestig de basis van de fotocel stevig aan de muur.
- Montage op Muur of Metalen Oppervlak:
- Bij montage op een muur boort u drie 5 ø gaten en plaatst u geschikte pluggen.
- Voor montage op metalen oppervlakken boort u drie 3 ø gaten voor zelfborende schroeven.
- Maak Verbindingen: Sluit de benodigde kabels aan en voed de fotocel met een spanning tussen 12 en 24V DC/AC.
- Zorg voor Juiste Positionering: Zorg voor de juiste positionering, uitlijning en aansluiting van de fotocel. De rode LED op de ontvanger moet uit blijven als alles correct is geconfigureerd. Wanneer de infraroodstraal wordt onderbroken, zal de rode LED oplichten.
- Afdekken met Voorpaneel: Zodra de verbindingen zijn geverifieerd, dekt u de fotocel af met het voorpaneel. Steek het stevig in totdat het stopt en sluit het vervolgens stevig.
- Test Systeem: Test het systeem door de infraroodstraal meerdere keren te onderbreken om de relaisrespons te controleren.
- Bevestig Voorpaneel: Bevestig ten slotte het voorpaneel met de meegeleverde schroeven.
Het nauwkeurig volgen van deze stappen zorgt voor de juiste installatie en werking van de IR-20M fotocel.
Kwaliteitsborging
Ervaar topklasse betrouwbaarheid met de JUTAI IR-20 20 meter bedrade infrarood fotocel. Met een uitzonderlijk stabiele en betrouwbare detectieafstand gebruiken onze infraroodlampen gerenommeerde Duitse merken om een consistente afstand en lichtbestendigheid te garanderen. Bovendien zijn onze relais voorzien van het Japanse Omron merk, wat compatibiliteit met diverse deuroperator merken garandeert. Door gebruik te maken van Surface Mount Technology (SMT) in patchproductie, handhaven we strenge kwaliteitsnormen om de nauwkeurigheid en consistentie van batchproductie te waarborgen. Vertrouw op de ongeëvenaarde kwaliteit van onze hoogwaardige fotocel voor uw beveiligings- en gemakbehoeften.
JUTAI Fotocel Straalsensoren Bestelinformatie
Na jaren van neerslag en ontwikkeling hebben we een volledig assortiment infraroodproducten ontwikkeld, variërend van het 20 meter bedrade model, tot het 30 meter draadloze model, de 7 meter reflecterende infraroodsensor en gordijnfotocelgroepen. Voor specifieke informatie verwijzen wij u naar onze bestelinformatielijst.
