Industrial Gate Safety Accessories Infrarood licht gordijn sensor met No/Nc-uitgang

Werkingsbeginsel

Infraroodstraalsensoren werken op basis van de principes van infraroodstralingemissie, -reflectie en -ontvangst.

1. Infraroodemissie:

   • De sensor bevat een infraroodemitter die een infraroodstraal projecteert.

2. Beamverspreiding:

   • De uitgezonden infraroodstraal reist langs een gedefinieerd pad, waardoor een virtuele detectielijn ontstaat.

3. Doelinteractie:

   • Als een doel voorwerp de straal doorkruist, reageert het met het infrarood licht door reflectie, absorptie of verstrooiing.

4. Reflectie of verspreiding:

   • De sensor bevat een infraroodontvanger die is ontworpen om het gereflecteerde of verspreide infraroodlicht dat van het doel terugkeert op te vangen.

5. Signalverwerking:

   • Het ontvangen signaal wordt verwerkt om kenmerken zoals signaalsterkte en frequentie te analyseren, om de aanwezigheid, afstand of andere relevante informatie over het doel te bepalen.

6. Uitvoerresultaten:

   • De geanalyseerde resultaten worden doorgaans als elektrische of digitale signalen uitgebracht, waardoor overeenkomstige acties, alarmen of gegevensopname worden geactiveerd.

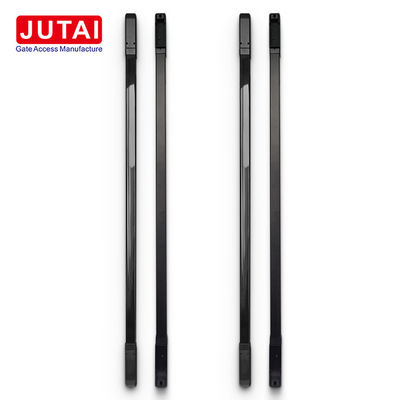

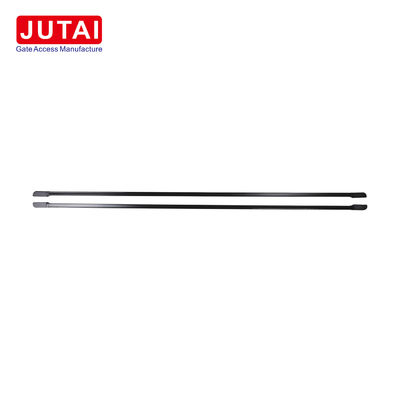

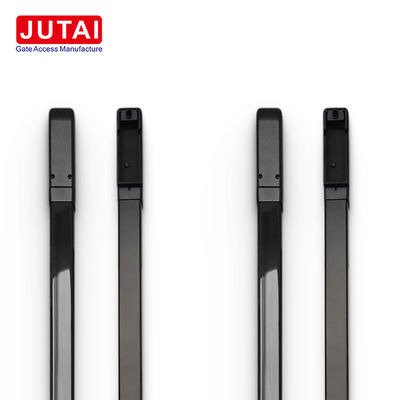

Overzicht van het product

De Safety Light Curtain is de ultieme oplossing voor industriële deurbescherming, barrièrepoortbeveiliging en huisbeveiliging.Ons standaardmodel is 1 meter hoog en is uitgerust met 4 infraroodstralen., met ongeëvenaarde functionaliteit en betrouwbaarheid.

Belangrijkste kenmerken

Duurzaamheid:

• Ontworpen om te weerstaan intense licht interferentie en harde buitenomstandigheden.
• Het heeft een IP65 waterdichte rating voor uitstekende weerbaarheid.
• Biedt een detectiebereik van meer dan 15 meter voor uitgebreide dekking.

Functionaliteit

Industriële deurbescherming:

• Automatisch heropent de deur als een voorwerp wordt gedetecteerd terwijl de deur wordt gesloten, zodat de veiligheid wordt gewaarborgd.

Veiligheid van de barrièrepoort:

• Perfect voor barrière poorten, onmiddellijk heropenen van de poort bij het detecteren van een persoon of voertuig tijdens het sluiten.

Binnenlandse Veiligheid:

• Verbetert de beveiliging door gebruik te maken van een relay-uitgang die wordt geactiveerd bij het detecteren van ongeoorloofde toegang, waardoor indringers effectief worden afgeschrikt.

Aanpassingsopties

Onze Safety Light Curtain Sensor kan worden aangepast in verschillende lengtes en straalconfiguraties om aan specifieke vereisten te voldoen.

• PB3-4L15: 30 cm hoog met 4 ingebouwde infraroodstralen.
• PB10-4L15: 100 cm hoog met 4 ingebouwde infraroodstralen.
• PB20-8L15: 200 cm hoog met 8 ingebouwde infraroodstralen.

Conclusies

Ervaar gemoedsrust en verbeterde veiligheid met onze Safety Light Curtain Sensor. Vertrouw op onze betrouwbare en aanpasbare oplossingen om uw gebouwen effectief te beschermen.

Operatiestappen:

1. Verwijder de deksels en verbind de draden:

   • Verwijder de bovenste en onderste dekmantel van de sensor.
   • Sluit de draden aan en leid de draad door de draad.

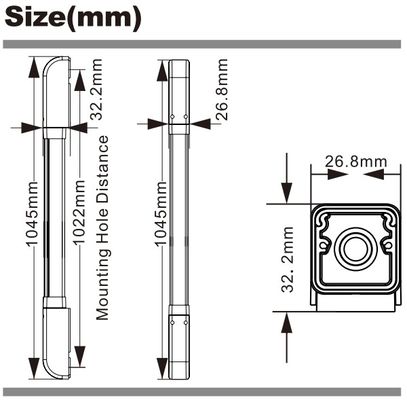

2. Positie en markering van gaten:

   • Bevestig de plaats van de sensor.
   • Stel de zender en de ontvanger parallel.
   • Markeer de posities van de gaten op de muur.

3. Boren en repareren:

   • Gebruik een slagboor om gaten te maken op de gemarkeerde plekken aan de muur.
   • Plaats de muurplugs in de gaten en bevestig ze met schroeven.

4. Verzender en ontvanger:

   • Gebruik M3*25 schroeven om de zender en ontvanger aan de muur te monteren.
   • Sluit de stroomtoevoer aan en test de sensoraanpassing.
   • Indien nodig moet de hoek worden aangepast door de aluminiumbuis te draaien.
   • Zodra deze is uitgelijnd, sluit u de draaiende schroef goed vast.

5. Vervanging van de deksels en eindtest:

   • Bevestig de bovenste en onderste dekmantel van de sensor met M2*8 schroeven.
   • Verricht een laatste test om de goede werking van de sensor te garanderen.

Vragen:

Tijdens het installatieproces hebben wij antwoorden op enkele veelgestelde vragen samengesteld.Deze antwoorden beantwoorden mogelijke problemen en veelgestelde vragen om u tijd te besparen en een soepele installatie te garanderen.

Profiel van de onderneming

JUTAI, een toonaangevende fabrikant van Bewegingssensoren en Foto-elektrische Sensoren, onderscheidt zich door de integratie van onderzoek, ontwikkeling, productie, verkoop en distributie.Onze basis ligt in innovatie en onwrikbare toewijding aan kwaliteitWe streven ernaar om uitzonderlijke oplossingen te leveren aan onze gewaardeerde klanten.We streven ernaar om uw vertrouwde productiepartner te zijn op uw reis om uw eigen merk te vestigen en te promoten..

Met meer dan een decennium ervaring in onderzoek en productie, beschikken we over een rijke kennis in draadloze communicatietechnologie, automatische deur sensoren,en groothandel in barrièrepoortenOns kernproductportfolio omvat een breed scala aan aanbiedingen, waaronder:

1. Automatische deursensoren
2. met een vermogen van niet meer dan 50 W
3. Infraroodsensorreeks
4. met een vermogen van niet meer dan 50 W
5. Draadloze kort-, middellange- en langeafstands RFID-kaartlezers
6. Barrièrepoorten
7. Parkeerbarrièrepoorten

Alle JUTAI-hardwareproducten zijn zorgvuldig ontworpen om naadloos te integreren met toegangscontrolesystemen, en bieden uitgebreide oplossingen voor toegangscontrole, parkeerbeheer,en parkeerbegeleidingssystemen.
