30m bedraad infraroodgatstraal voor automatische poortveiligheid

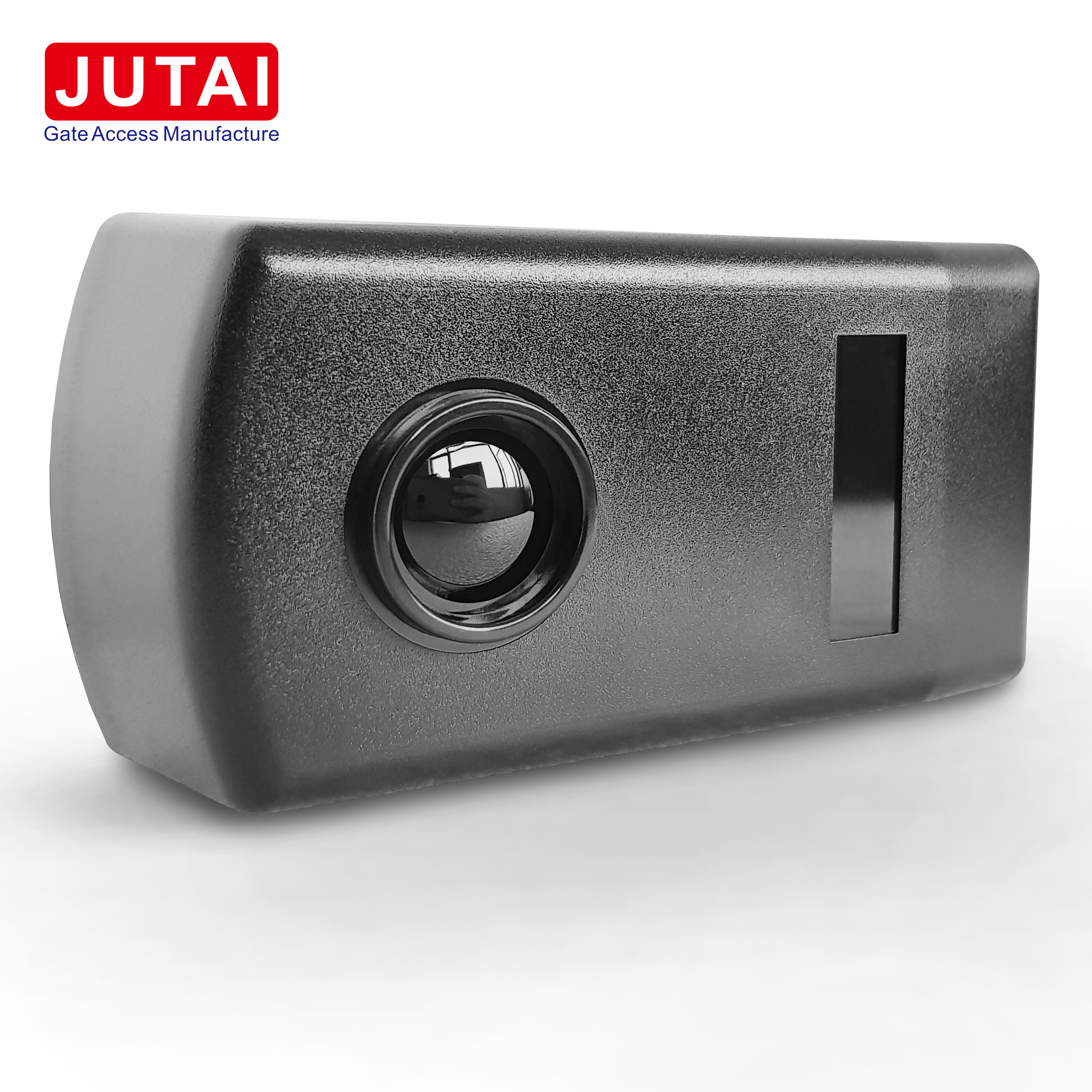

Verbetering van veiligheid en efficiëntie met JUTAI IR-20 infraroodstraalsensor

1Belangrijkste kenmerken:

1.1 Detectie op lange afstand: met een opmerkelijke detectieafstand van maximaal 30 meter, zelfs in zonlicht buiten, zorgt de IR-20 voor een uitgebreide dekking en betrouwbare detectiemogelijkheden.

1.2 Hoge gevoeligheid: De IR-20, die zelfs de kleinste voorwerpen of subtiele bewegingen nauwkeurig kan detecteren, biedt een hogere veiligheid en efficiëntie.

1.3 Snelle reactietijd: De IR-20 is met zijn uiterst snelle reactietijden ideaal voor toepassingen die een snelle detectie vereisen, waardoor een snelle en effectieve actie wordt gewaarborgd.

1.4 Hoge interferentiebestendigheid: De IR-20 is ontworpen om interferentie door licht uit de omgeving, zoals zonlicht of voertuiglichten, te weerstaan en zorgt voor een stabiele prestatie onder alle omstandigheden.

1.5 Gemakkelijke installatie: De IR-20 is ontworpen voor een gemakkelijke installatie en uitlijning en vergemakkelijkt de installatie en het onderhoud door de gebruiker, waardoor stilstandstijden en problemen tot een minimum worden beperkt.

2Toepassingen:

2.1 Automatische deuren en toegangscontrolesystemen: worden gebruikt voor het detecteren van personen of voertuigen die erdoorheen rijden, voor het automatisch regelen van het openen en sluiten van deuren en voor een soepele toegangscontrole.

2.2 Beveiligingssystemen: In beveiligingstoepassingen detecteert de IR-20 ongeoorloofde toegang, die gewoonlijk wordt gebruikt voor beveiliging van de omgeving, ramen en deuren, waardoor de algemene veiligheidsmaatregelen worden verbeterd.

2.3 Industriële automatisering: wordt gebruikt in productielijnen en transportbanden voor het detecteren van voorwerpposities en -bewegingen, het controleren van machines en het optimaliseren van industriële processen.

2.4 Parkeerbeheer: wordt gebruikt op parkeerterreinen om voertuigen in- en uit te lokken, barrièrepoorten te controleren of de bezetting van parkeerplaatsen te controleren, waardoor een efficiënte verkeersstroom en -beheer wordt gewaarborgd.

3Installatie-instructies:

3.1 Toegang tot het interieur: open het voorpaneel van de fotocel om toegang te krijgen tot de interne componenten.

3.2 Inbrengen van kabels en bevestiging van de basis: Kabels in hun respectievelijke gleuf plaatsen en de basis stevig aan de muur bevestigen.

3.3 Bevestiging op een muur of op een metalen oppervlak: boor gaten en voeg geschikte schroeven in voor de bevestiging op een muur of op een metalen oppervlak.

3.4 Verbindingen maken: Kabels aansluiten en de fotocel voorzien van een spanning tussen 12 en 24 V gelijkstroom/wisselstroom.

3.5 Zorg voor een juiste plaatsing: de fotokel goed uitlijnen, zodat de rode LED als deze correct is uitgelijnd, blijft uit.

3.6 Testsysteem: onderbreken van de infraroodstraal om de reactie van de relais te controleren.

3.7 Beveiligd voorpaneel: vervang het voorpaneel en bevestig het met voorzien schroeven voor een goede werking.

4Voordelen en kenmerken:

4.1 Veelzijdige integratie: naadloos integreren met alle deurbesturingssystemen, waardoor compatibiliteit en gebruiksgemak worden gewaarborgd.

4.2 Flexible Mounting Options: Vergemakkelijkt de installatie met aanpasbare montageopties, met inbegrip van de integratie van de deurrand.

4.3 Automatische deurveiligheid: zorgt voor betrouwbare veiligheidsmaatregelen voor automatische deuren en poorten, waardoor de algehele veiligheid wordt verbeterd.

4.4 Breed toepassingsbereik: geschikt voor verschillende soorten deuren en industriële toepassingen, waardoor een veelzijdig gebruik wordt gewaarborgd.

4.5 nauwkeurige detectie: detecteert mensen of voorwerpen die erdoorheen gaan met nauwkeurigheid, voorkomt ongevallen en zorgt voor veiligheid.

4.6 Efficiënte werking: biedt lage werkstroom en veelzijdige uitvoeropties voor efficiënte en betrouwbare prestaties.

4.7 IP67 waterdicht: bestand tegen harde omgevingen met een IP67-classificatie, waardoor duurzaamheid en levensduur worden gewaarborgd.

5Conclusie:

Kortom, de JUTAI IR-20 infraroodstraalsensor biedt ongeëvenaarde veiligheid en efficiëntie in verschillende toepassingen.en eenvoudig installatieproces, zorgt de IR-20 voor gemoedsrust en gemak in diverse omgevingen, waardoor hij een onmisbaar onderdeel is van moderne toegangscontrolesystemen en beveiligingssystemen.




Technische parameter

Verbindingsgegevens van JUTAI IR-20

Installatiegids voor IR-20M-fotocel

1Toegang tot het interieur:

1.1 Lift het voorpaneel van de fotocel om toegang te krijgen tot de interne onderdelen.

2Inbreng van kabels en bevestiging van de basis:

2.1 Voer de kabels in de daarvoor bestemde behuizingsplaten.

2.2 Bevestig de basis van de fotocel stevig aan de muur om de stabiliteit te waarborgen.

3Montage op muur of metalen oppervlak:

3.1 Voor wandmontage worden drie 5 ø-gaten geboord en geschikte schroefankers ingevoerd.

3.2 Voor montage op metalen oppervlakken worden drie 3 ø-gaten geboord voor zelfkoppelende schroeven.

4Maak verbindingen:

4.1 Sluit de nodige kabels aan op de fotocel.

4.2 De fotocel wordt aangedreven met een spanning tussen 12 en 24 V gelijkstroom/wisselstroom.

5- Zorg voor een goede positie:

5.1 Bevestigen van de juiste plaatsing, uitlijning en aansluiting van de fotocel.

5.2 Zorg ervoor dat de rode LED van de ontvanger, wanneer deze correct is ingesteld, steeds uitgeschakeld blijft.

5.3 De rode LED zal oplichten wanneer de infraroodstraal wordt onderbroken.

6- Hoofdstuk met voorpaneel:

6.1 Zodra de verbindingen zijn geverifieerd, wordt de fotocel bedekt met het voorpaneel.

6.2 Zet het stevig in totdat het stopt en sluit het dan goed.

7Testsysteem:

7.1 Test het systeem door de infraroodstraal meerdere malen te onderbreken.

7.2 Zorg voor een goede reactie van de relais om de functionaliteit te valideren.

8Beveilig het voorpaneel:

8.1 Ten slotte wordt het voorpaneel met de meegeleverde schroeven vastgemaakt.

Door deze stapsgewijze instructies nauwgezet te volgen, kunt u ervoor zorgen dat de IR-20M-fotocel correct wordt geïnstalleerd en functioneert, waardoor de veiligheid en efficiëntie van uw toepassing worden verbeterd.

Installatierichtlijnen:

1. Voorbereiding van de installatieplaats: Kies een geschikte locatie voor de installatie van de JUTAI IR-20 20 meter bedrade infraroodfotocel.Zorg ervoor dat het gebied vrij is van obstakels en een optimale dekking biedt voor detectie.

2. Montagepositie: monteer de infraroodfotocel op een hoogte en hoek die maximale dekking en detectie mogelijk maakt.Het doel is om een stabiel en veilig montageoppervlak te creëren om verplaatsingen of afwijkingen te voorkomen..

3. Bedradingsverbindingen: verbind de draden van de infraroodfotocel volgens het bijgeleverde bedradingsschema of de gebruikershandleiding.Zorg voor een goede isolatie en veilige verbindingen om elektrische problemen te voorkomen.

4. Stroomvoorziening: Voer een stabiele stroomvoorziening binnen het gespecificeerde spanningsbereik (meestal 12-24 V DC) aan de infraroodfotocel.

5. Alignment en testen: Na installatie en aansturing moeten de infraroodlampen op één lijn worden geplaatst om ervoor te zorgen dat ze tegenover elkaar staan en dat de detectieafstand aan uw eisen voldoet.Test de fotocel door de infraroodstraal te blokkeren en de relayrespons te controleren.

6. Fijn afstemmen: indien nodig, de uitlijning en de gevoeligheidsinstellingen van de infraroodfotocel afstemmen om de prestaties te optimaliseren en valse alarmen of gemiste detecties te minimaliseren.

7. Beveiligde installatie: na bevestiging van de goede werking bevestigt u de infraroodfotocel met behulp van de bijgeleverde montage-hardware.Zorg ervoor dat alle verbindingen strak zijn en dat de eenheid beschermd is tegen omgevingsfactoren.

Door deze installatierichtlijnen nauwgezet te volgen, kunt u top betrouwbaarheid en prestaties ervaren met de JUTAI IR-20 20 meter bedrade infrarood fotocel,een ongeëvenaarde veiligheid en gemak voor uw behoeften.
