Dual-Channel Vehicle Loop Detector voor parkeertoegang Vehicle Detector Parking System
Productdetails
| Zelfdraaibereik | 20 tot 2000. | Operatie Temp | -40 ~ +70℃ |
|---|---|---|---|
| Gevoeligheid | 16-Way Selectable/ Hoogste 0,010% Dl/L/Laagste 2,56% | Reactietijden | Aan- en uitschakeling 10-90 ms |
| Specificatie | 13.6 maal 8.6 maal 5.2 | Stroomvereisten | 110-240 VAC (48 tot 63 Hz) |
| Lusinductie | 20 tot 2000 μH | Frequentie | Vierstapsschakelaar selecteerbaar: 20-80 KHz |
| Vochtigheid | Tot 95% relatieve luchtvochtigheid zonder condensatie | Circuitbeveiliging | Conformele coating over de printplaat en alle componenten |
| Verbindingen | Socket mount-11pin mannelijk (JEDEC B11-88) | Maat | 75 mm x 43 mm x 110 mm |
| Markeren | Dubbel - de Lijndetector van het kanaalvoertuig,met een vermogen van meer dan 50 W,20 tot 2000 uh-lussensor-detector |
||
Productomschrijving
Dubbelkanaals voertuiglusdetector voor parkeertoegang Voertuigdetector Parkeersysteem
JUTAI ontwikkelt een multifunctioneel ondergronds lusdetectiesysteem dat kan worden gebruikt als dubbelkanaals lusdetectoren. Gebruikers kunnen één dubbelkanaals lusdetectorunit gebruiken met tweekanaals lusspoelen voor het activeren van ingangskaartdispensers, terwijl een andere spoel wordt gebruikt voor de veiligheidssluitlus van de slagboom. Jutai biedt de beste voertuiglusdetector voor elk opritsysteem of parkeerbeheersysteem.
Professionele 110-240VAC Dubbelkanaals Voertuiglusdetector Kenmerken
- Compact formaat: Kenmerkt een compacte en goed ontworpen behuizing die voldoet aan alle industriële vereisten op het gebied van functies en functionaliteit, waardoor integratie in elk bestaand verkeersdetectiesysteem mogelijk is.
- Diagnostische mogelijkheden: Uitgebreide diagnostische mogelijkheden maken een nauwkeurige diagnose van lus- en installatieproblemen mogelijk.
- Selecteerbare aanwezigheidstijd: De uitgang van de aanwezigheidsrelais kan worden geselecteerd om een detectie-uitgang te beperken tot een vaste tijd (tijd>30 minuten) terwijl een voertuig op de lus blijft.
- Lusfrequentie-indicatie: Interferentie tussen aangrenzende lussen/detectoren kan worden bepaald door een integrale indicatie en worden geëlimineerd door de frequentie-instelling te wijzigen.
- Richtingdetectie: Als het voertuig van CH1 naar CH2 beweegt, dan CH1 relaisuitgang; als het voertuig van CH2 naar CH1 beweegt, dan CH2 relaisuitgang.
- Gevoeligheid selectie: Gevoeligheid en frequentie van de lus kunnen worden aangepast met een 7-weg dipswitch en een 10-weg dipswitch instelling.
Bedrijfsmodi
De LD-200 serie detector kan worden geconfigureerd voor een van de volgende modi:
- Aanwezigheidsmodus
- Pulsmodus
- AB Logic Aanwezigheidsmodus (Barrièrebediening)
- AB Logic Pulsmodus (Telling Logica)
Technische specificaties
| Specificatie | Details |
|---|---|
| Lusinductie | 20-2000μH |
| Gevoeligheid | 8-weg selecteerbaar Hoogste: 0,015% DL/L Laagste: 0,8% DL/L |
| Frequentie | Vier-staps schakelaar selecteerbaar: 20-80KHz |
| Stroomvereisten | 110-240VAC (48 tot 62Hz) 12-24VADC (48 tot 62Hz) |
| Bedrijfstemperatuur | -40℃ tot +70℃ (-111℉ tot +158℉) |
| Foutuitgang | - Knippert langzaam: Mogelijk kortsluiting of onvoldoende aantal windingen - Knippert sneller: Mogelijke open lus of overmatig aantal windingen |
| Responstijden | 10-90MS |
| Visuele indicaties | - Voeding LED: Rood - Kanaal LED: Groen |
| Reset | Reset via drukknop op de voorkant van de behuizing |
| Relais signaal | Aanwezigheidssignaal of pulssignaal |
| ABS (Automatische Gevoeligheidsversterking) | Ja |
| Richtingdetectie | CH1 en CH2 stromingsrichting detectie |
| Lusfrequentie | 4 instellingen (laag, gemiddeld-laag, gemiddeld-hoog, hoog) |
| Vochtigheid | Tot 95% relatieve vochtigheid zonder condensatie |
| Circuitbescherming | Conforme coating over de printplaat en alle componenten |
| Aansluitingen | Stekkerhouder - 11-pins mannelijk (JEDEC B11-88) |
| Afmetingen | 75 mm x 43 mm x 110 mm |
Toepassingen
- Automatische poort
- Verkeerslichtsysteem
- Poortopeningsmechanismen
- Operationele slagbomen
- Parkeergeleidingssysteem
- Activeren van kaartdispensers op parkeerplaatsen
- Parkeerboomcontrole
- Voertuigtoegangscontrole
- Verkeerscontrolesysteem / Tolwegsysteem
- Voertuigtellingssysteem
- Gemotoriseerde poorten en deuren
- Beveiligingspalen/Roldeuren/Garagedeuren
- Cameratrigger

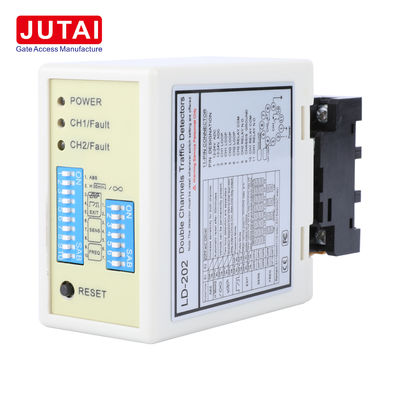

Aansluitingen en indicatoren
Indicatoren en schakelaars:
- Voeding LED (ROOD): Geeft "Voeding AAN" aan
- CH1 Detectie LED:
- Continu aan: Geeft voertuigdetectie aan
- Langzaam knipperend: Geeft een lus kortsluiting of onvoldoende windingen na de lus aan
- Snel knipperend: Geeft een lus open circuit of overmatige windingen na de lus aan
- CH2 Detectie LED:
- Continu aan: Geeft voertuigdetectie aan
- Langzaam knipperend: Geeft een lus kortsluiting of onvoldoende windingen na de lus aan
- Snel knipperend: Geeft een lus open circuit of overmatige windingen na de lus aan
Gevoeligheid selectie: Gevoeligheid en frequentie aanpassing wordt bereikt via een 7-weg dipswitch en 10-weg dipswitch instellingen. Gebruikers kunnen kiezen uit 8 verschillende instellingen door de dipswitch posities aan te passen volgens de verstrekte tabellen. Dipswitches 6, 7 en 8 regelen de CH1 gevoeligheid, waarbij 0,8 het minst gevoelig is en 0,015 het meest gevoelig. Dipswitches 3, 4 en 5 regelen de CH2 gevoeligheid, waarbij 0,8 het minst gevoelig is en 0,015 het meest gevoelig.
Schakelaar configuratie
Schakelaar 1 (S1): Kanaal 1 Lus Functie Selectie (10-weg dipswitch)
(1) DIP 1 & DIP 2: Speciale Gevoeligheidsverhoging voor beide trailers (beide kanalen)
(2) D3, D4, D5 en Schakelaar 2 (S2) D1, D2: Instellen van speciale functies (Modus 1, 2, 3 Richtingsdetectie. Modus 4, 5, 6 Normale modus, twee lusdetecties zijn gescheiden)
(3) D6 & D7 & D8 en Schakelaar 2 (S2) D3 & D4 & D5: Instellen van CH1 en CH2 Gevoeligheid Selectie (Acht Niveaus Keuzes)
(4) D9 & D10 en Schakelaar 2 (S2) D6, D7: Instellen van Frequentie (20 K tot 100 KHz)
Reset knop: Let op: De LD-200 moet elke keer worden gereset als er een instelling wordt gewijzigd aan de dipswitches.
Installatie voorzorgsmaatregelen en probleemoplossing
- Afmetingen van de spoelsnede en inbeddingsrichtlijnen zoals getoond in het diagram aan de rechterkant
- Het wordt aanbevolen om ferromagnetische draden te gebruiken voor de inductiespoel, met een totale lengte tot 500 meter
- De snijmaat van de spoel moet een rechthoek zijn met een lengte van 1,0 tot 2,0 meter en een breedte van 0,8 tot 1,2 meter, waarbij rechte hoeken zoveel mogelijk worden vermeden
- Aanbevolen installatieoverzicht van basistypische spoelwindingen
Houd bij installatie de productstekker en -bus in de verticale richting
Werkingsprincipe
| Invoerproces | Uitvoerproces |
|---|---|
|
|
Richtingherkenning en toepassingen
Richtingherkenning: De Richtingherkenningsfunctie van LD-200/LD-202 zorgt ervoor dat de detector het signaal niet opnieuw activeert wanneer de auto een andere UHF-lezer passeert, en alleen de in- of uitgangsrecords in het systeem registreert.
Toepassing: JUTAI LD200/202 dubbelkanaals voertuiglusdetector serie, uitgerust met richtingherkenningsfunctie, geschikt voor veel enkelkanaals in- en uitgangen. Kan worden aangesloten op JUTAI One door controller (Model: AC-11), JUTAI slagboom (Model: BR-110), en JUTAI langeafstands RFID-lezer (Model: PUHF-9), gecombineerd met hittebestendige lusspoelen (Model: JTHT-11), ideaal voor enkelkanaals in-/uitgang toegangscontrolesystemen.
Functionaliteit als twee onafhankelijke enkelkanaals lusdetectoren: LD-200/202 kan functioneren als twee onafhankelijke enkelkanaals lusdetectoren, geschikt voor standaard één-in en één-uit parkeerplaatsen. Eén lusspoel activeert de lezer en leest de kaart, terwijl de andere is toegewijd aan de anti-botsingsfunctie van de slagboom. Deze configuratie vermindert de hardwarekosten die gepaard gaan met het gebruik van aparte detectoren voor elke functie, en biedt potentiële kostenbesparingen vanuit economisch oogpunt. Bereikt door het inschakelen van de Onafhankelijke Werkingsmodus functie van de LD-200/202, waardoor deze effectief in deze dubbele capaciteit kan werken.
