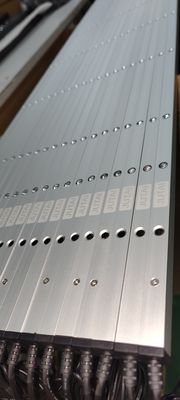

Garage Door Safety Light Curtain Infrarood Sensor IP67 Waterdicht 8m detectie afstand

Overzicht

Het Blanking Light Curtain - CL15-8L8 van Shenzhen Jutai Comm Co., Ltd. is een geavanceerd veiligheidsapparaat dat is ontworpen om de veiligheid en efficiëntie van industriële deuren te verbeteren.Het heeft een robuuste actieve infrarood sensor met uitzonderlijke lichtweerstandMet een indrukwekkend detectiebereik van maximaal 8 meter en een snelle reactietijd.Deze sensor is van vitaal belang voor veiligheidsbewaking in diverse industriële toepassingen., waardoor het een waardevolle aanwinst is voor de veiligheid op de werkplek.

• Beginsel: Het bestaat gewoonlijk uit een zender en een ontvanger om een lichtgordijn te vormen. De zender zendt een reeks parallelle infraroodstralen uit en de ontvanger ontvangt deze stralen.Wanneer het lichtgordijn wordt geblokkeerd door een voorwerp, detecteert de ontvanger de verandering in het lichtsignaal.
• Om te voorkomen dat industriële deuren verpletteren: bij industriële deuren (zoals grote roldeuren in fabrieken, garagedeuren, enz.), als een object (zoals personeel, voertuigen, goederen, enz.)) de ruimte onder de deur binnenkomt tijdens het afdalen of sluiten van de deur, kan de lichtgordijnsensor deze snel detecteren en een signaal naar het bedieningssysteem sturen om het sluiten van de deur te voorkomen of het openen van de deur om te draaien,zo wordt voorkomen dat de deur het voorwerp verplettert en schade of veiligheidsongevallen veroorzaakt.

• De blokkeringsfunctie werkt zodanig dat als de balken opeenvolgend van boven naar beneden worden geblokkeerd, dit het relais niet activeert en wordt beschouwd als een normaal sluiten van de deur.als de balken aan de onderkant van de deur tijdens het sluiten geblokkeerd zijn, wordt het relaissignaal uitgezonden.
• Verbetert de productie-efficiëntie en -flexibiliteit: zonder de veiligheid in het gedrang te brengen, kunnen situaties worden vermeden die anders onnodige stilstand zouden veroorzaken.het mogelijk maken dat industriële processen soepeler verlopen.

Belangrijkste les

Een blind lichtgordijn is een gespecialiseerd veiligheidsapparaat dat het mogelijk maakt specifieke delen van het detectieveld te deactiveren, of "blind" te maken, zonder dat het hele gordijn wordt beïnvloed.Deze eigenschap is essentieel in omgevingen waar machines of productieprocessen regelmatig het lichtveld van het gordijn onderbrekenDoor deze gebieden selectief te blanken, behoudt het lichtgordijn de bescherming door onverwachte onderbrekingen in niet-blanke secties te detecteren.de veiligheid te waarborgen zonder onnodige stilstand of valse alarmen;Deze functionaliteit is met name nuttig in complexe geautomatiseerde omgevingen waar zowel flexibiliteit als veiligheid cruciaal zijn.

Technische kenmerken en voordelen

• Naadloze systeemintegratie: Ontworpen voor een moeiteloze integratie met verschillende deurbesturingssystemen, waardoor compatibiliteit en soepele werking worden gewaarborgd.
• Aanpasbare installatie: Geschikt voor rechtstreekse installatie in de deurrand, waardoor de deur flexibel kan worden ingericht voor verschillende deurconfiguraties en installatiescenario's.
• Aanpasbare lengte: Verkrijgbaar in verschillende lengtes zoals 2 meter en 2,5 meter, zodat de installatie kan worden aangepast aan de specifieke eisen.
• Een compact en efficiënt ontwerp: Het model CL15-8L8 is een compact lichtgordijn dat speciaal is ontworpen voor automatische deuren en poorten en betrouwbare veiligheidsmaatregelen biedt met een minimale voetafdruk.
• Breed toepassingsgebied: Ideaal voor hogesnelheidsdeuren, sectiedeuren, rollende deuren, verticaal sluitende telescopische deuren en vrachtliften, met veelzijdigheid in verschillende industriële omgevingen.
• Precieze detectievermogen: maakt gebruik van doorlichttechnologie om de aanwezigheid van personen of voorwerpen nauwkeurig te detecteren, ongevallen te voorkomen en tijdige deuroperatiesignalen te garanderen.
• Flexibiele uitvoeropties: Biedt meerdere uitvoermethoden (NO/NC en COM), waardoor de flexibiliteit voor integratie met verschillende deurbesturingssystemen wordt vergroot.
• Energie-efficiëntie: heeft een laag stroomverbruik van minder dan 20 mA bij DC12V en werkt binnen een werkspanningsbereik van DC12-24V, waardoor energiezuinige prestaties worden gewaarborgd.
• Vergemakkelijkte bedrading: Vermijdt de noodzaak van een synchronisatie draad tussen de zender en de ontvanger, het stroomlijnen van de bedrading op het terrein en het verminderen van de materiële kosten.,de synchronisatie door middel van circuit board logica te verzekeren.
• Technische ondersteuning en service: Uitgebreide technische ondersteuning en serviceopties zijn beschikbaar;het verzekeren dat eventuele problemen snel worden opgelost en dat klanten de bijstand krijgen die zij nodig hebben voor installatie en onderhoud.

Door de nadruk te leggen op de aanpasbare lengtes en de robuuste technische ondersteuning, wordt het lichtgordijn CL15-8L8 gepositioneerd als een veelzijdige en betrouwbare veiligheidslösing voor verschillende industriële omgevingen.

Technische specificaties

Installatierichtlijnen

Stap 1: Verwijder de deksels en verbind de draden

1. Afzonderlijke deksels: Verwijder voorzichtig de bovenste en onderste dekmantel van de sensor.
2. Draadverbindingen: Sluit de nodige draadverbindingen aan en stuur het draadpunt door de aangewezen poort.

Stap 2: Positie en markering van gaten

1. Uitlijning: Stel de zender en de ontvanger parallel op één lijn om de juiste plaats van de installatie te bepalen.
2. Markering: Markeer nauwkeurig de gaten op de muur voor nauwkeurig boren.

Stap 3: Boren en repareren

1. Boringen: Gebruik een slagboor om gaten te maken op de gemarkeerde plaatsen.
2. Beveiliging: Plaats muurproppen in de geboorde gaten en bevestig ze met schroeven.

Stap 4: Montage zender en ontvanger

1. Montage: bevestig de zender en de ontvanger aan de muur met schroeven M3*25.
2. Stroomverbinding: Sluit de voeding aan en test de uitlijning van de sensor.
3. Aanpassing: Stel de hoek in door de aluminiumbuis indien nodig te draaien.

Stap 5: Vervanging van de deksels en eindtest

1. Herverbinding van de dekselsDe bovenste en de onderste deksels worden met M2*8 schroeven bevestigd.
2. Eindproef: Een uitgebreide test moet worden uitgevoerd om de goede werking van de sensor te garanderen.

Verbeter de veiligheid op het werk

Verbeter de beveiliging van uw industriële activiteiten met de Door Sensor Photocell Light Curtain.met een detectiebereik van 8 meterHet systeem is volledig geïntegreerd met verschillende deurbeheersystemen.het maken van een betrouwbare keuze voor het verbeteren van de veiligheid in industriële omgevingenVertrouwen in de kwaliteit en prestaties van het lichtgordijn CL15-8L8 om optimale veiligheid en gemoedsrust te bieden.
