10-24VDC Boom Barrier Sensor Voor Parkeerbarrière Anti Collision 1-6m Detectiebereik

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE, FCC
Modelnummer	RD24-6M
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	tekenfilm
Levertijd	5-8 dagen
Betalingscondities	T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Levering vermogen	1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

werkfrequentie	24.150 GHz	Inlaatspanning	10-24VDC
relaiscontact	1A@24VDC/AC	Relaisbeheertijd	1-6s Verstelbaar
Werktemperatuur	-40°C~+70°C	Waterdicht	IP67
Detectiebereik	1-6 m	Specificatie	11.89.82.6cm
Markeren	24VDC Parkeerbarrière sensor , 1-6m barrièresensor , 10VDC anti-botsingsbarrière sensor

Laat een bericht achter

Productomschrijving

10-24VDC Boom Barrier Sensor Voor Parkeerbarrière Anti Collision 1-6m Detectiebereik 0

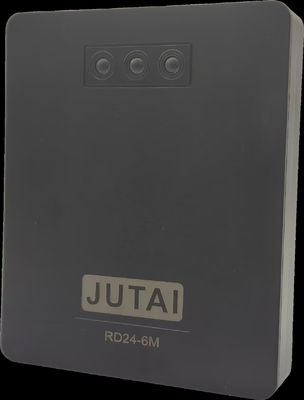

Beschrijving van het product van de barrière-radarsensor

De JUTAI RD24 - 6M Barrier Radar Sensor is een geavanceerd apparaat dat is ontworpen voor geautomatiseerde toegangscontrolesystemen.Het zorgt voor een soepele werking van barrièrepoorten door de aanwezigheid en beweging van voertuigen nauwkeurig te detecteren.

Belangrijkste kenmerken:

Nauwkeurige opsporing: zorgt voor nauwkeurige detectie van voertuigen, waardoor barrièrepoorten tijdig kunnen worden geactiveerd.
Weerstandsvermogen: Werkt betrouwbaar onder verschillende weersomstandigheden, waaronder regen, sneeuw, mist en sterk zonlicht.
Niet-contact sensor: Verminder het risico op schade aan de sensor en de voertuigen door contactloze detectie.
Aanpasbaar bereik: Het detectiebereik kan worden aangepast aan de specifieke behoeften van verschillende locaties, van kleine parkeerplaatsen tot grote industriële gebieden.
Real-time bewaking: Monitor continu de voertuigbewegingen en past barrière-operaties in realtime aan voor een efficiënte verkeersstroom.
Verminderde valse alarmen: is minder gevoelig voor valse alarmen veroorzaakt door omgevingsfactoren, waardoor de betrouwbaarheid wordt verbeterd.
Snelle reactie: Biedt snelle reactietijden, vergemakkelijkt het snelle openen en sluiten van barrièrepoorten en verkort de wachttijden van voertuigen.
Naadloze integratie: Makkelijk te integreren in bestaande toegangscontrolesystemen voor gecentraliseerde controle en beheer.
Verbeterde veiligheid: Betrouwbare voertuigdetectie helpt ongeautoriseerde toegang te voorkomen en versterkt de algemene veiligheidsmaatregelen.
Kosteneffectief: Biedt op lange termijn kostenbesparingen door zijn duurzaamheid en lage onderhoudsvereisten.
Verbeterde verkeersstroom: Optimaliseert het beheer van voertuigen, vermindert congestie en verbetert de verkeersstroom in verschillende omgevingen.
Veelzijdige toepassing: Compatibel met verschillende soorten barrièrepoorten, zodat zij kunnen worden aangepast aan verschillende toepassingen.

Toepassingen:

Parkeerfaciliteiten
Tolhallen
Vliegvelden
Industriële installaties
Gesloten gemeenschappen
Commerciële gebouwen
Overheidsfaciliteiten
Hotels en resorts
Ziekenhuizen
Gebeurtenislocaties
Onderwijsinstellingen

Installatiestappen voor JUTAI RD24 - 6M:

Selecteer stroomadapter: Kies een voedingsadapter met een uitgang van 9 - 24VDC 1A voor een onafhankelijke voedingsbron.
Energievoorziening van de remregelaar: Wanneer een remregelaar wordt gebruikt voor de stroomvoorziening, moet de uitgangsstroom ten minste 200 mA bedragen.
InstallatiehoogteVoor rijstroken is de optimale hoogte tussen het radarcentrum en de grond 50 - 60 cm.
Afstand van hek: De afstand tussen het midden van de radar en de hekmast (voor achthoekig hek) dient niet minder dan 25 cm te zijn, en voor rechthoekig hek dient deze niet minder dan 30 cm te zijn.
Installatieoriëntatie: De radar moet loodrecht op het horizontale vlak worden gemonteerd en stevig bevestigd.
Oppervlakte van het detectiebereikWanneer de hoek tussen het passerende voertuig en de radar meer dan 30 graden bedraagt, moet de grond binnen het detectiebereik vlak zijn, zonder obstakels.het voertuig door de weg te leiden..

Definitie van bedrading:

Kleur	Functie
Rood	Invoer van stroom +12VDC
Zwart	Invoer van stroomvoorziening GND
Geel	Set knop invoerpoort
Wit	Invoer GND
Oranje	Normaal geopende relais NC
Bruin	NC
Blauw	Relais normaal open COM
Groen	Relais normaal open NO

Licht van de indicator en menu van de functie:

Rode LED Menu-instellingen functie controle tabel:

Menu	Inrichtingsfunctie	Standaard (fabriek)
1	Detectieafstand: 1 - 6 meter	3 meter
2	Gevoeligheid: 1 - laag, 2 - midden, 3 - hoog (fabrieksstandaard bij 6)	2
3	Sluitingssnelheid van de poort: 1 - 6 komt overeen met 2 - 12 seconden	6 seconden.
4	Mensen en auto's: 1 - Geen onderscheid maken, 2 - onderscheid maken	2
5	Relais-uitgangsvertraging: 0 - 6 seconden of 1 - 6 pulsen	0
6	Instelling: 1 - rechte staaf barrière, 2 - hek barrière, 3 - Plus signaaluitgang	1

LED-indicatorlicht (3 stuks RED led):

Functiemenu	1	2	3
Menu1	Aan	Afgesloten	Afgesloten
Menu2	Afgesloten	Aan	Afgesloten
Menu3	Afgesloten	Afgesloten	Aan
Menu4	Aan	Afgesloten	Aan
Menu5	Afgesloten	Aan	Aan
Menu6	Aan	Aan	Aan

Menu1 Detail van de inhoud van de detectieafstand (groene LED):

Menu1	1	2	3
1 meter	Aan	Afgesloten	Afgesloten
1.5 meter	Flash	Afgesloten	Afgesloten
2 meter	Afgesloten	Aan	Afgesloten
2.5 meter	Afgesloten	Flash	Afgesloten
3 meter	Afgesloten	Afgesloten	Aan
3.5 meter	Afgesloten	Afgesloten	Flash
4 meter	Aan	Afgesloten	Aan
4.5 meter	Flash	Afgesloten	Flash
5 meter.	Afgesloten	Aan	Aan
5.5 meter	Afgesloten	Flash	Flash
6 meter	Aan	Aan	Aan

Menu2 Gegevens over de gevoeligheidsgraad (groene LED):

Menu2	1	2	3
Gevoeligheid	Aan	Afgesloten	Afgesloten
Middelgevoeligheid	Afgesloten	Aan	Afgesloten
Hoge gevoeligheid	Afgesloten	Afgesloten	Aan
Fabrieksverval	Flash	Flash	Flash

Menu3 Gegevens over de sluitingssnelheid (groene LED):

Menu3	1	2	3
2 seconden.	Aan	Afgesloten	Afgesloten
Drie seconden.	Flash	Afgesloten	Afgesloten
Vier seconden.	Afgesloten	Aan	Afgesloten
Vijf seconden.	Afgesloten	Flash	Afgesloten
6 seconden.	Afgesloten	Afgesloten	Aan
7 seconden.	Afgesloten	Afgesloten	Flash
8 seconden.	Aan	Afgesloten	Aan
9 seconden.	Flash	Afgesloten	Flash
Tien seconden.	Afgesloten	Aan	Aan
11 seconden.	Afgesloten	Flash	Flash
12 seconden.	Aan	Aan	Aan

Menu4 Onderscheid tussen mens en auto (groene LED):

Menu4	1	2	3
Geen onderscheid maken	Aan	Afgesloten	Afgesloten
Onderscheid maken	Afgesloten	Aan	Afgesloten

Menu5 De inhoud van de relais (groene LED):

Menu5	1	2	3
Bestaande produktie	Afgesloten	Afgesloten	Afgesloten
1 seconde (impulsmodus)	Aan	Afgesloten	Afgesloten
2 seconden (impulsmodus)	Afgesloten	Aan	Afgesloten
3 seconden (impulsmodus)	Afgesloten	Afgesloten	Aan
4 seconden (impulsmodus)	Aan	Afgesloten	Aan
5 seconden (impulsmodus)	Afgesloten	Aan	Aan
6 seconden (impulsmodus)	Aan	Aan	Aan

Menu6 Gegevens over de inhoud van de barrièrepoort of functie (groene LED):

Menu6	1	2	3
Rechte paalpoort	Aan	Afgesloten	Afgesloten
hekpoort	Afgesloten	Aan	Afgesloten
Pulsmomenten	Afgesloten	Afgesloten	Aan

Radarparameters voor het instellen en opslaan van JUTAI RD24 - 6M:

Voer het menu in: Druk en houd de functieknop ingedrukt totdat het gewenste menunummer is geselecteerd, en laat de knop dan los.
Parameters wijzigen: Klik op de functie-toets om de huidige parameter te wijzigen.
Parameters opslaan: Druk en houd de functieknop ingedrukt totdat de rode indicator lichten 1, 2 en 3 tegelijkertijd knipperen, dan loslaten.

Snel instellen (artikelen moeten worden ingesteld) voor JUTAI RD24 - 6M:

Instellingen voor het aanbrengen van een rechte paalbaan (2 stappen):
- Eerste stap: Stel de toepassingslocatie in rechte staafstand (menu6).
- Stap 2: Stel de detectieafstand in (menu1).
Instelling van de toepassingslijn van het hek (3 stappen):
- Eerste stap: Stel het toepassingsscenario in de hekmodus (Menu6).
- Stap 2: Stel de detectieafstand in (menu1).
- Stap 3: Stel de sluitsnelheid van de poort in (nauwkeurig tot 1 seconde) (menu3).
Instellingen van de toepassing van de triggermodus (3 stappen):
- Eerste stap: Stel het toepassingsscenario in triggermodus (Menu6).
- Stap 2: Stel de detectieafstand in (menu1).
- Stap 3: Stel de antwoorduitvoermethode in (menu5).

Optimaliseren van de radaredetectorinstellingen (Selecteer instellingspunten) voor JUTAI RD24 - 6M:

Gevoeligheidsinstelling: Voor elektrische voertuigen is de aanbevolen instelling midden of laag, en voor voetgangersbruggen midden of hoog.en de andere in hoog of laag.
Het onderscheid tussen voetgangers en voertuigen: Het wordt ten zeerste aanbevolen om in niet-noodzakelijke situaties "Geen onderscheid tussen voetgangers en voertuigen" in te stellen.Anders:, ingesteld op "Verskil tussen voetganger en voertuig" om ongelukken bij het sluiten van de poort veroorzaakt door niet-voertuigen te voorkomen.
Relais-uitvoervertraging: In de triggermodus, wanneer de vertraging op 0 is ingesteld, is het een voertuigvoorzieningsuitgang; anders is het een pulsautoutgang en is het pulsautoutgangtijdbereik 1 - 6 seconden.

On-site debugging voor JUTAI RD24 - 6M:

Rechte polenbaanstandAls de remhef is opgeheven, wordt de radar op korte afstand met de palm ingesteld en sluit de poort automatisch na vertrek.de remhefboom zal terugvallen wanneer het menselijk lichaam de remhefboom nadert, en de remhefboom kan automatisch op zijn plaats sluiten wanneer het menselijk lichaam ver van de remhefboom verwijderd is.en de reactiesnelheid van de radar kan worden ingesteld).
Afstand van het hekAls het afstandsbedieningsslot herhaaldelijk wordt geopend en gesloten, zal het hek de radar niet activeren.(Als de radar van een van de bovenstaande verbindingen wordt geactiveerd door het hek zelf, verwijdert overeenkomstig punt 12 "Algemene probleemoplossing" artikel 1).
Triggermodus: Zie de debuggemethode van de rechte polenbaanmodus.

Algemene probleemoplossing voor JUTAI RD24 - 6M:

Radar getriggerd door hek: Controleer of de afstand tussen de radar en het midden van het hek aan de installatievoorschriften voldoet en of het radarinstallatieoppervlak verticaal tegenover de hekstang ligt.Het instellen van de positie aan te passen of een 2 - 4 mm afstandsbediening toe te voegen aan de zijkant van de radar in de buurt van het hek. Zorg ervoor dat de ingestelde openingssnelheid niet groter is dan de werkelijke sluitsnelheid van de poort. Controleer of er een onderscheid is tussen personen en voertuigen; indien niet nodig,Stel het op "Geen onderscheid tussen mensen en voertuigen" en verlaag de gevoeligheid met één niveau.
Radar-uitgang niet opnieuw ingesteld: De ingestelde afstand is groter dan de rijstrook, een vreemd object op de grond wordt gedetecteerd of de radar is niet verticaal geïnstalleerd.Voer menu 2 in en selecteer totdat de 3 groene lichten tegelijkertijd knipperen, druk dan lang op de functie-toets om "Radar Initialisatie" uit te voeren.
Drie lampen altijd aan: Als de radarinitialisatie niet succesvol is en na herhaalde herstarten nog steeds niet werkt, ga dan terug naar de fabriek voor inspectie.
Groen licht 1 en 3 knipperen: Wanneer de radar oordeelt dat de poort wordt geactiveerd tijdens de sluiting staat of er is een terugslag signaal aan de rand van de X-straal, en de radar niet kan onderscheiden of het een hek of een voertuig,het zal vertragen met het openen van de poort nadat de poort is geopend of het signaal is verdwenen en er geen voertuig voorbijgaat.Dit is een veiligheidsmechanisme om te voorkomen dat de achterkant van de auto wordt gebroken en vereist geen hantering.

Specificatie voor JUTAI RD24 - 6M:

Technologie	Microwave Doppler Radar
Werkfrequentie	24.150 GHz
Inlaatspanning	10 - 24 VDC ±10%
Detectiemodus	Motie
Werkstroom	< 150 MA
Uitgangsvermogen (EIRP)	< 20 dBM
Relay-impulsmodus	1 - 6s (instelbaar)
Detectiehoek (horizontaal)	0 - 28°
Detectiehoek (verticaal)	0 - 60°
Detectiebereik	1 - 6M (3,3 - 19,7FT)
Afmetingen	1189826 mm (0.390.320.09 FT)
Operatietemperatuur	-40°C ~ +70°C
Detecteerbare snelheid	20 - 90 ms
Huismateriaal	ABS
Relaisbeheertijd	1 - 6s Verstelbaar
Beschermingsgraad	IP65

JUTAI streeft ernaar om uitzonderlijke oplossingen te bieden die worden gedreven door innovatie en kwaliteit, met als doel uw vertrouwde productiepartner te zijn bij het vestigen en promoten van uw eigen merk.
