LD-200 Double Channel Loop Sensor voor Parkeerbarrière Toegangsvoertuig Detector

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	LD-200
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Levering vermogen	1000 stuks per maand

Productdetails

Gevoeligheid	20 tot 2000 μH	Gevoeligheidsinstelling	16-Way Selectable/ Hoogste 0,010% Dl/L/Laagste 2,56%
Operatie Temp	-40 ~ +70℃	Reactietijden	Aan- en uitschakeling 10-90 ms
Specificatie	13.68,65,2 mm	Stroom	110-240 VAC (48 tot 63 Hz)
Frequentie	Vierstapsschakelaar selecteerbaar: 20-80 KHz	Vochtigheid	Tot 95% relatieve luchtvochtigheid zonder condensatie
Circuitbeveiliging	Conformele coating over de printplaat en alle componenten	Verbindingen	Socket mount-11pin mannelijk (JEDEC B11-88)
Maat	75 mm x 43 mm x 110 mm	ABS	Ja
Markeren	Parkeerbarrière-toegangslopsensor , LD-200 dubbelkanaalslussensor , Voertuigdetector Loop Sensor

Laat een bericht achter

Productomschrijving

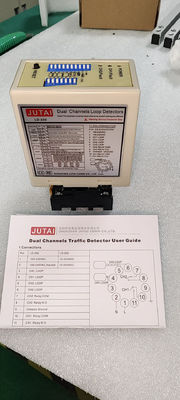

LD-200 Dubbelkanaals Lusdetector Voor Parkeerhek Toegangsvoertuigdetector

Professionele Dubbelkanaals Voertuiglusdetector

De JUTAI Dubbelkanaals Verkeersdetector (LD-200/202) is ontworpen om voertuigen te detecteren en betrouwbare verkeersmonitoring te bieden voor parkeerbeheersystemen.

Belangrijkste Kenmerken

Dubbelkanaals Werking

Detecteert voertuigen op twee aparte lussen (CH1 en CH2) voor uitgebreide monitoring

Visuele Indicatoren

Voedings-LED (ROOD) geeft "Voeding AAN" aan, CH1 en CH2 Detectie-LED's tonen voertuigdetectie en lusstatus

Instelbare Instellingen

Gevoeligheids- en frequentieaanpassing via dipswitches voor aangepaste werking

Meerdere Werkingsmodi

Diverse modi voor richtingdetectie en normale werking met resetfunctionaliteit

Technische Voordelen

Compact Ontwerp: Goed ontworpen behuizing voor eenvoudige integratie in bestaande systemen
Uitgebreide Diagnostiek: Nauwkeurige diagnose van lus- en installatieproblemen
Selecteerbare Aanwezigheidstijd: Uitgang kan worden beperkt tot een vaste tijd terwijl het voertuig op de lus blijft
Frequentiebeheer: Elimineer interferentie tussen aangrenzende lussen met frequentie-instellingen
Richtingdetectie: CH1 naar CH2 beweging activeert CH1 relais; CH2 naar CH1 activeert CH2 relais
Gevoeligheidsregeling: Instelbaar via 7-weg en 10-weg dipswitch-instellingen

Werkingsmodi

De LD-200 serie detector kan worden geconfigureerd voor een van de volgende modi:

Aanwezigheidsmodus
Pulsmodus
AB Logic Aanwezigheidsmodus (Hekbediening)
AB Logic Pulsmodus (Tel-logica)

Technische Specificaties

Specificatie	Details
Lusinductantie	20-2000μH
Gevoeligheid	8-weg selecteerbaar Hoogste: 0,015% DL/L Laagste: 0,8% DL/L
Frequentie	Vier-staps schakelaar selecteerbaar: 20-80KHz
Stroomvereisten	110-240VAC (48 tot 62Hz) 12-24VADC (48 tot 62Hz)
Bedrijfstemperatuur	-40℃ tot +70℃ (-111℉ tot +158℉)
Responstijden	10-90MS
Visuele Indicaties	Voedings-LED: Rood Kanaal-LED: Groen
Vochtigheid	Tot 95% relatieve vochtigheid zonder condensatie
Afmetingen	75mm x 43mm x 110mm

Toepassingen

Automatische Heksystemen
Verkeerslichtregeling
Hek-aandrijfmechanismen
Werkende Hekken
Parkeergeleidingssystemen
Activeren van Kaartdispensers op Parkeerplaatsen
Parkeerhekbeheer
Voertuigtoegangscontrole
Verkeersregeling / Tolsystemen
Voertuigtelingssystemen
Gemotoriseerde Hekken en Deuren
Beveiligingspalen / Rolhekken / Garagedeuren
Cameratriggeringssystemen

Aansluitschema

Indicatorfuncties

Voedings-LED (ROOD): Geeft "Voeding AAN" aan
CH1 Detectie-LED:
- Continu aan: Voertuigdetectie
- Langzaam knipperend: Lus kortsluiting of onvoldoende windingen
- Snel knipperend: Lus open circuit of te veel windingen
CH2 Detectie-LED:
- Continu aan: Voertuigdetectie
- Langzaam knipperend: Lus kortsluiting of onvoldoende windingen
- Snel knipperend: Lus open circuit of te veel windingen

Schakelconfiguratie

Gevoeligheids- en frequentieaanpassing wordt bereikt via 7-weg en 10-weg dipswitch-instellingen:

Reset Vereiste: De LD-200 moet elke keer worden gereset als er een instelling wordt gewijzigd aan de dipswitches.

Installatie Richtlijnen

Gebruik ferromagnetische draden voor de inductiespoel (tot 500 meter totale lengte)
Spoelafmetingen: Rechthoek 1,0-2,0m lengte × 0,8-1,2m breedte
Vermijd rechte hoeken in bochten
Houd het productstekker en -stopcontact verticaal tijdens installatie

Werkingsprincipe

Toegangsproces	Uitgangsproces
Beide lusspoelen detecteren voertuigtoegang LD-200/202 activeert UHF-lezer bij ingang UHF-lezer stuurt ID naar controller (AC-11) Controller stuurt relaissignaal uit om hek te openen Auto komt binnen en hek sluit automatisch LD-100/102 zorgt voor veiligheid en anti-verpletteringsfunctionaliteit	Auto passeert binnen UHF-lezer tijdens uitgang LD-200/202 activeert UHF-lezer om kaart-ID te lezen Controller verifieert ID-geldigheid en opent hek Auto verlaat het terrein terwijl de hekarm automatisch sluit LD-100/102 biedt veiligheid en anti-verpletteringsfunctionaliteit

Probleemoplossingsgids

Symptomen	Oplossing
Detector werkt niet	Druk op de resetknop
Rode LED-indicator niet volledig verlicht	Controleer de voeding
Groene LED knippert langzaam	Lus kortsluiting of onvoldoende windingen - verlaag frequentie of voeg windingen toe
Groene LED knippert sneller	Lus open circuit of te veel windingen - verhoog frequentie of verwijder windingen
