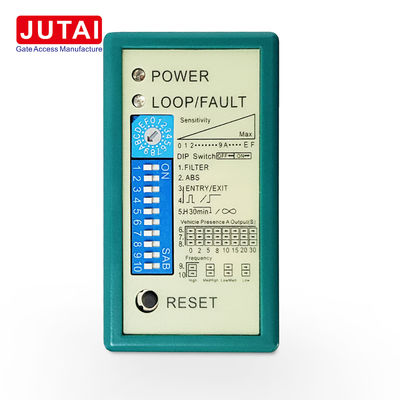

110-240V Single Channel Boom Barrier Loop Sensor LD-100 Vehicle Detector

1. Inleiding:
   • De Parkeerbarrière Loop Detector is een sensor die speciaal is ontworpen voor parkeerbarrière poorten, die in staat is om alle soorten voertuigen efficiënt te identificeren en te detecteren,met inbegrip van voertuigen met grote afmetingen, vrachtwagens, motorfietsen, en meer, zorgen voor automatische poort openen en sluiten.
2. Kenmerken:
   • Eenkantige voertuigdetector.
3. Voordelen:
   • Een breed detectiebereik en een hoge gevoeligheid: met een detectiebereik van 15 tot 2000 μH en een hoge gevoeligheid detecteert het verschillende voertuigen nauwkeurig, waardoor een betrouwbare detectieprestatie wordt gewaarborgd.
   • Automatische resetfunctie: in geval van storing wordt de sensor automatisch opnieuw ingesteld, waardoor geen handmatige ingreep nodig is en de stabiliteit en betrouwbaarheid van het systeem wordt verbeterd.
   • Selectie van meerdere detectieniveaus: met 16 selecteerbare niveaus, variërend van 0,008% DL/L tot 2,50% DL/L, kan deze worden aangepast aan specifieke eisen,geschikt voor verschillende toepassingsscenarios.
   • 40000V bliksembescherming: uitgerust met een robuuste 40000V bliksembescherming, beschermt het de sensor effectief tegen schade door blikseminslagen.
   • Breed werkingsomgevingsspectrum: geschikt voor een breed scala aan werkingsomgevingen, met een temperatuurbereik van -40°C tot +70°C, waardoor een stabiele werking wordt gewaarborgd, zelfs bij slechte weersomstandigheden.

Aanwijzingen en schakelaar:

• Power Led: Rode power LED geeft aan "Power ON".
• Led detecteren:
  • Continu aan: geeft aan dat het voertuig is gedetecteerd.
  • Langzaam knipperen: geeft aan dat de lus een kortsluiting heeft of dat het aantal draaien na de lus niet voldoende is.
  • Vinnig knipperen: geeft aan dat de lus open is of dat er na de lus te veel draaien is.
• Schakelaar 1 (Trimpot), Selectie van de gevoeligheid:
  • De gevoeligheid van de lus kan worden ingesteld met de "gevoeligheid" gemarkeerde trimpot.Gebruiker kan 16 verschillende instellingen selecteren door de trimpot te draaien met 0 als de minst gevoelige en "F" als de meest gevoelige.
• Schakelaar 2 (instellingen van de dimmerschakelaar):
  • DIP1 & DIP2 - Instelling van speciale functies:
    • DIP1 ON: de uitgang heeft een vertraging van 2 seconden.
    • DIP2 ON: Verhoog de gevoeligheid om onwillekeurige afstoting te voorkomen bij het verlaten van het voertuig, met name voor een aanhangwagen.
  • DIP3 & DIP 4 Instelling relais B Uitgang:

    DIP-modus	Relais B-uitgang	Loop spoelen Status_L
    Afgeschakeld	Wanneer het voertuig in beweging is, is de uitslag voor relais B 200 m/s	Relais B Uitgangstype_
    Uitgesloten	Wanneer het voertuig is vertrokken, is de uitgang voor relais B 600 m/s	Relay B zal de huidige uitgang zijn.
    Op op	Als de lus defect is, wordt relais B ingeschakeld en wordt deze uitgeschakeld zodra de fout is opgelost.

  • Automatische reset instellen van DIP 5:

    DIP-modus	Huidige modus
    Aan	Het voertuig kan permanent aanwezig zijn (geen automatische reset, tenzij het voertuig is vertrokken of handmatig is reset)
    Afgesloten	Normale modus (automatische reset na 30 minuten aanwezigheid van het voertuig, gebruikt om de foutoperatie op te lossen, indien aanbevolen)

  • DIP6 & DIP7 & DIP 8 Instelling relais ADelay:

    DIP-modus	Vertraging van de output
    Afgebroken Afgebroken	0 sec Uitgang
    Op of af of	2 sec Uitgang
    Af Af Af	5 sec Uitgang
    Aan, aan, uit	8 sec Uitgang
    Af, af, aan	10 sec Uitgang
    Aan de kant	15 sec Uitgang
    Af aan aan.	20 sec Uitgang
    Op op op	30 sec Uitgang

  • DIP9 & DIP 10 Instellingsfrequentie (40 K tot 100 KHz):

    DIP-modus	Frequentie
    Afgeschakeld	Hoog
    Uitgesloten	Gemiddeld - hoog
    Uitgeschakeld	Gemiddeld - laag
    Op op	Laag


    • In de toepassing, indien twee of meer lusdetectoren en sensorslussen zijn geïnstalleerd, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Herstelknop: Let op: De LD-100 moet elke keer opnieuw worden ingesteld wanneer de schakelaars worden aangepast.

Positionering en installatie van de detector:

• Installeer de detector in een weerbestendige behuizing.
• De detector moet zo dicht mogelijk bij de sensorsluis zijn.
• De detector dient altijd ver van sterke magnetische velden te zijn.
• Vermijd dat hoogspanningsdraden in de buurt van de lusdetectoren lopen.
• Installeer de detector niet op trillende voorwerpen.
• Wanneer de bedieningsbak binnen 10 meter van de lus is geïnstalleerd, kunnen normale draden worden gebruikt om de bedieningsbak met de lus te verbinden.De afstand tussen bedieningskist en lus mag niet meer dan 30 m bedragen..

Loopinstallatie:

• De lussen worden verzegeld met behulp van een zwarte epoxyverbinding die "snel wordt gezet" of met hete bitumenmastiek om zich te mengen met het wegoppervlak.
• Loopomtrek en cilindernummers:

  Loopomtrek	Cylindernummers
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - Opwaarts	2

• Probleemoplossing:
  • Als de detector niet werkt: druk op reset.
  • Indien de rood geleide indicator niet volledig verlicht is: Controleer of er een stroomtoevoer is.
  • Als groen geleid:
    • Het is misschien omdat de lus een kortsluiting heeft of omdat het niet genoeg is om te draaien.
    • Blinkt sneller: Het is misschien omdat de lus open is of de no: van bochten te veel is.
  • Indien niet: van beurt niet genoeg: Verlaag de frequentie (als de frequentie nog steeds te hoog is, moet u meer beurt toevoegen).
  • Indien niet: te veel bochten: verhoog de frequentie (als de frequentie nog steeds te laag is, moet u enkele bochten verwijderen).

Productparameters:

Schakelaar 2 (instellingen van de dimmerschakelaar)

1.DIP 1 & DIP 2 Instelling van speciale functies

2.DIP 3 & DIP 4 Instelling relais B Uitgang

3. DIP 5 instellen Automatische reset

4. DIP 6 & DIP 7 & DIP 8 Stel relais A vertraging

5. DIP 9 & DIP 10 Instelling frequentie (40 K tot 100 KHz).

Loopinstallatie:

Problemen met schieten:

Vergeleken met andere merken

Massaproductie:

Onze productielijn zorgt voor efficiënte massaproductie, strenge kwaliteitscontrole en grondige pre-shipment testen om Loop detector producten van de grootste perfectie te leveren.

Certificering:
