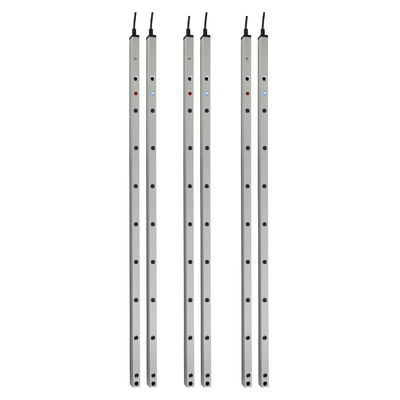

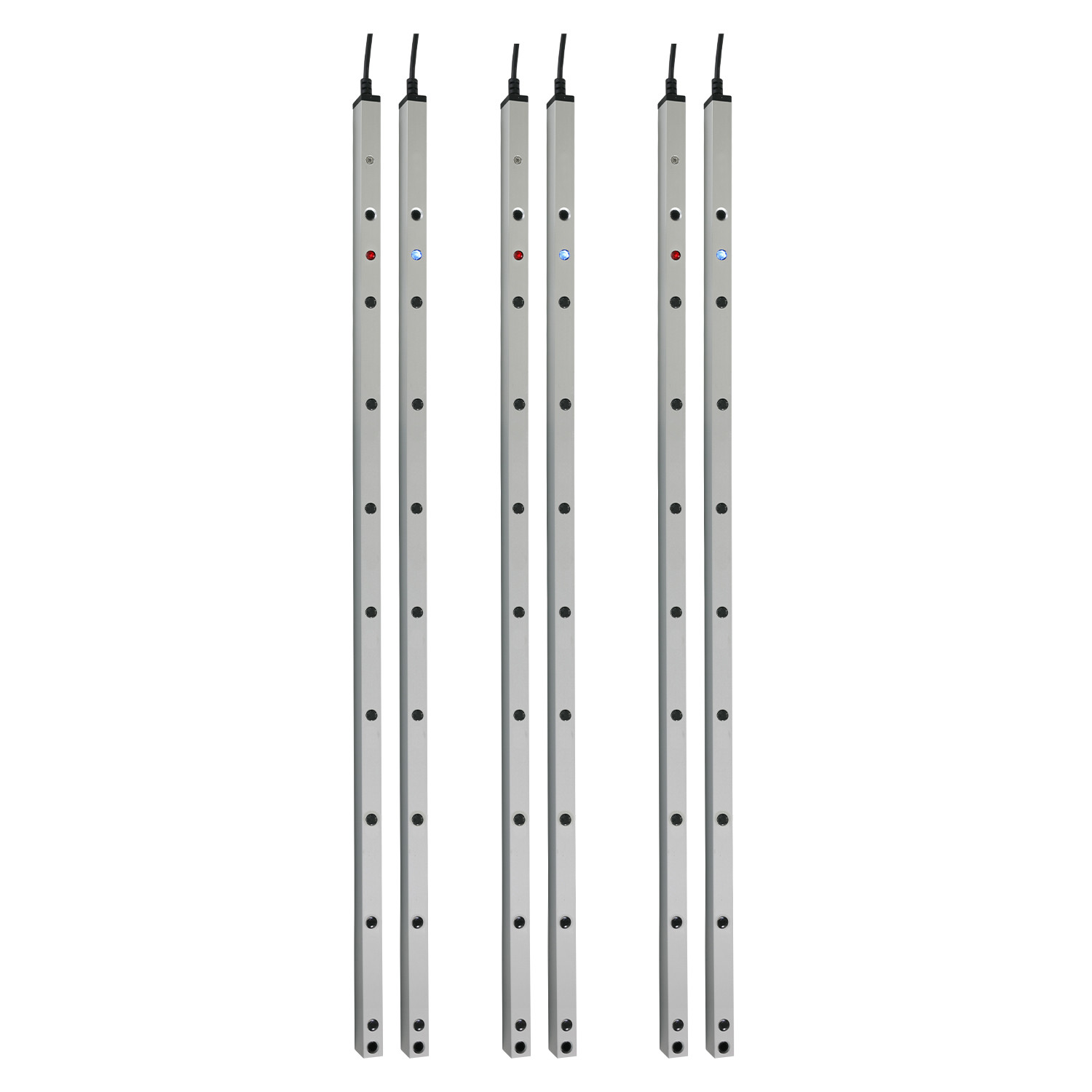

CL20-16L 2000mm 16 balken Veiligheid Blanking Light Curtain Sensor IP67 waterdicht
Productdetails
| IP-classificatie | IP67 | Afstand waarnemen | 8m |
|---|---|---|---|
| Infraroodstraalnummer | 16 Balken | Functie | Corrosiebestendig |
| Voedingsspanning | DC12-24v | Bedrijfstemperatuur | -20 ~ 60 ℃ |
| Bedrijfsstroom | <50ma> | Uitvoer | No/Nc, COM |
| Werkende stroom | < 20 mA@DC12V | Specificatie | 200*2,1*1,5 cm |
| Markeren | ip67 blinkend lichtgordijn,2000 mm lichtgordijn,16 balken Veiligheidsverlichtingsgordijn |
||
Productomschrijving
CL20-16L 2000mm 16 Balken Veiligheidsafschermingslichtgordijn Sensor IP67 Waterdicht
CL20-16L Infrarood Veiligheidslichtgordijn Sensor met Afschermingsfunctie voor Industriële Deuren
Productoverzicht
Het JUTAI veiligheidslichtgordijn CL20-16L werkt door een lichtstraal te creëren tussen de zender en de ontvanger, waardoor een beschermende barrière ontstaat. Wanneer een object of persoon het rastergebied binnendringt, wordt de lichtstraal onderbroken, waardoor het veiligheidssysteem onmiddellijk wordt geactiveerd om passende acties uit te voeren. Het wordt doorgaans geïnstalleerd op vitale punten van machines zoals deuren, automatische deuren en hefapparatuur, en maakt onmiddellijke detectie van potentiële pletgevaren mogelijk. Dit product wordt uitgebreid gebruikt in industriële en commerciële omgevingen en dient als een cruciaal element in automatiseringssystemen waar hoge veiligheidsniveaus vereist zijn.
Bedrijfsmodi
Afschermingsmodus
Het veiligheidslichtgordijn is gemonteerd in de deuropening. Tijdens normaal sluiten van de deur worden de lichtstralen sequentieel van boven naar beneden geblokkeerd. Het systeem interpreteert deze sequentiële blokkering als een normale deursluitingsoperatie. Echter, als een object eronderdoor gaat en de lichtstraal blokkeert terwijl de deur sluit, zal de deur onmiddellijk openen.
Normale modus
Wanneer geïnstalleerd aan zowel de binnen- als buitenzijde van de deur met de deur gesloten, gaan de lichtstralen niet door. In deze configuratie, ongeacht welke lichtstraal binnen het gordijn wordt geblokkeerd, genereert het systeem onmiddellijk een deuropeningssignaal.
Technische specificaties
- Componenten: Bestaat uit een zender en een ontvanger
- Bereik: 1 tot 8 meter
- Beschermingshoogte: Maximaal 1820 mm in zowel afschermings- als normale modus
- Materiaal behuizing: Aluminiumlegering constructie voor duurzaamheid en weerbestendigheid
Belangrijkste voordelen
- Milieuaanpassingsvermogen: Ideaal voor koelceldeuren en vochtige omgevingen met een temperatuurbereik tot -25°C
- Vereenvoudigde installatie: Elimineert de noodzaak van een synchrone draadbesturingskast, waardoor het installatieproces wordt gestroomlijnd
- Snelle reactie: Snelle reactiesnelheid van 0,03 seconden voor ongevalpreventie
- Interferentiebestendigheid: Uitstekende weerstand tegen zonlicht en elektromagnetische interferentie
- Maatwerkoptie: Ondersteunt kwantiteitsaanpassing om te voldoen aan specifieke projectvereisten
Technische parameters
| Parameters | Ontvanger | Zender |
|---|---|---|
| Werkstroom | <20mA@DC12V | <65mA@DC12V |
| Werkspanning | DC12-24V | DC12-24V |
| Bereik | 1-8m | 1-8m |
| Maximale beschermingshoogte | 1820 mm (Beide modi) | 1820 mm (Beide modi) |
| Uitgang | NO/NC, .COM | - |
| LED-status | Rood licht (Object geblokkeerd), Blauw licht (Niet geblokkeerd), Blauw licht knippert (Eerste keer inschakelen, Zender en ontvanger niet uitgelijnd) | Blauw licht constant (Normaal), Rood licht knippert snel (Spanning onder 9V, boven 28V) |
| Aantal fotocellen | 8 | 8 |
| Bedrijfstemperatuur | -20°C ~ +60°C | -20°C ~ +60°C |
| Beschermingsniveau | IP67 | IP67 |
| Materiaal behuizing | Aluminiumlegering | Aluminiumlegering |
Opmerking: Binnen één minuut na het inschakelen raakt de groene draad vijf keer de GND van de ontvanger aan (rood licht knippert), en de gele draad wordt NC.
Probleemoplossingsgids
| Probleemoplossing | Fout symptomen | Oplossingen |
|---|---|---|
| Langzaam knipperende lampjes na inschakelen | De zender en ontvanger zijn niet uitgelijnd | Pas de uitlijning opnieuw aan |
| Rood licht knippert snel (Zenderzijde) | Spanning aan de zenderzijde is lager dan 9V of hoger dan 28V | Controleer en pas de spanning aan |
| Lichtgordijn normaal, maar deur heeft geen anti-knijp actie | Bedradingsfout | Controleer en corrigeer de bedrading |
| Kan de verbergingsmodus niet ingaan | 1. Lichtlekkage tijdens het zakken van de deur veroorzaakt discontinue balkblokkering 2. Onderste balk geblokkeerd 3. Onderste deur/obstakel voldoet niet aan de minimale afstand voor continue blokkering |
Identificeer en adresseer het specifieke probleem |
Belangrijke veiligheidsmaatregelen:
- Houd verbindingskabels uit de buurt van hoogspannings- of hoogstroomgeleiders
- Zorg ervoor dat de onderste deur of het obstakel voldoet aan de minimale afstand die nodig is voor continue blokkering
- Veeg de vensters van de zender en ontvanger schoon met een droge, zachte doek om te voorkomen dat vuil de werking beïnvloedt
- Buig of draai het lichtgordijn niet
- Vermijd directe blootstelling van zonlicht of andere infraroodlichtbronnen aan de ontvanger
- Vermijd krassen op het oppervlak van infraroodlenzen
