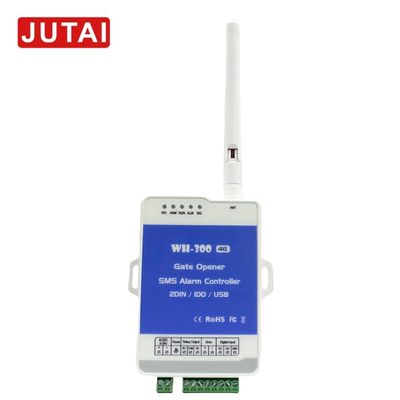

WH-3004G Gate Open GSM/3G/4G Controller Alarm Productbeschrijving

I. Algemene informatie

1. Productnaam: WH-3004G Gate Open GSM/3G/4G Controller Alarm
2. Certificeringen: CE, RoHS, FC8

II. Belangrijkste kenmerken

1. Netwerkcompatibiliteit: Werkt in wereldwijde GSM/3G/4G-netwerken.
2. Beller ID beveiligingGebruiker-ID voor identificatie. Onbekende bellers negeren. Beveiligd met maximaal 1200 geautoriseerde telefoonnummers.
   • 1 - 10 zijn supergebruikers met besturing, configuratie en alarmontvangst (optioneel).
   • 11 - 1200 zijn normale gebruikers met bediening en alarmering (facultatief).
3. Sirene-uitgang: Kan verbinding maken met een sirene voor realtime alarmen op locatie.
4. Alarm- en exploitatieregisters: De dagelijkse gegevens kunnen worden gecontroleerd.
5. Uitgang van de relais: 1 uitgang met een relais voor aansluiting op deur- of machine-schakelaars.
6. Digitale invoer: 2 digitale ingangen voor het detecteren van gebeurtenissen zoals alarmen, deurcontacten, enz. met aanpasbare SMS.
7. Tijdsbeperking: Toegang kan tijdelijk beperkt zijn.
8. Statusrapportering: Automatisch meldt de huidige status via SMS.
9. Programmerbaarheid van de relais: Relais sluit- of opentijd is programmeerbaar.
10. Configuratiemethoden: kan worden geconfigureerd via SMS of APP.

III. Definities van bedrading

1. Stroomvoorziening: AC/DC 9 - 36V, positieve draad.
2. Uitgang van de relais:
   • NO (normaal open): 3A/125VAC.
   • COM (Common): 3A/125VAC.
   • NC (normaal dicht): 3A/125VAC.
3. Sirene-uitgang: 12V DC +uitgang en GND voor aansluiting op de sirene.
4. Digitale invoer: DIN1/2 voor aansluiting op bekabelde sensoren of detectoren met GND als grondpunt.

IV. LED-indicatoren

1. VRIES: Verbindt zich met GSM/3G/4G-antenne.
2. Signal (SIG):
   • Flashes per 1 seconde (snel): Registratie op het mobiele netwerk.
   • Blinkt snel, kan niet goed inloggen.
   • Flitsen per 2 seconden: normaal.
3. Relais (REL)Het geeft de status van de relais aan.
4. HerstellenDruk en houd vol om naar de fabrieksinstelling te resetten. Auto-starten na 8 seconden indien succesvol.
5. Lopen:
   • Flitsen per 1 seconde: succesvol verbonden met het mobiele netwerk.
   • Uitschakeld: kan niet worden aangesloten op de SIM-kaart of niet geregistreerd op het mobiele netwerk.
6. Alarm (ALM):
   • Flitsen per 0,5 seconde (snel): Alarm optreden. Flitstijd volgens voorinstelling.
   • Af: normale toestand, geen alarm.
7. ARM: ON wanneer het apparaat is ingeschakeld, OFF wanneer het is uitgeschakeld.

V. Technische specificaties (in tabelvorm)
