1800mm 29 balken Veiligheidslicht Gordijn sensor IP65 waterdicht 10m detectie afstand

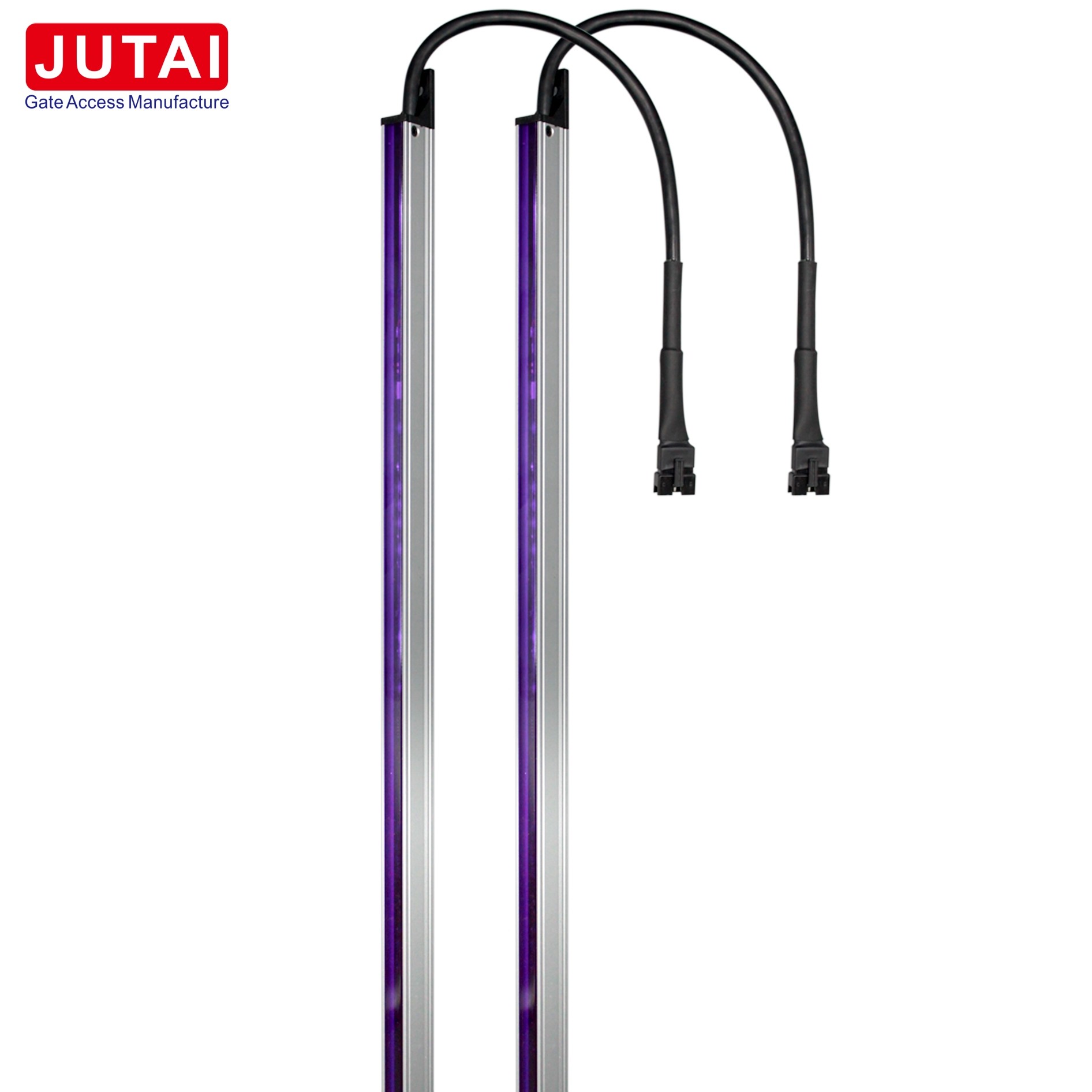

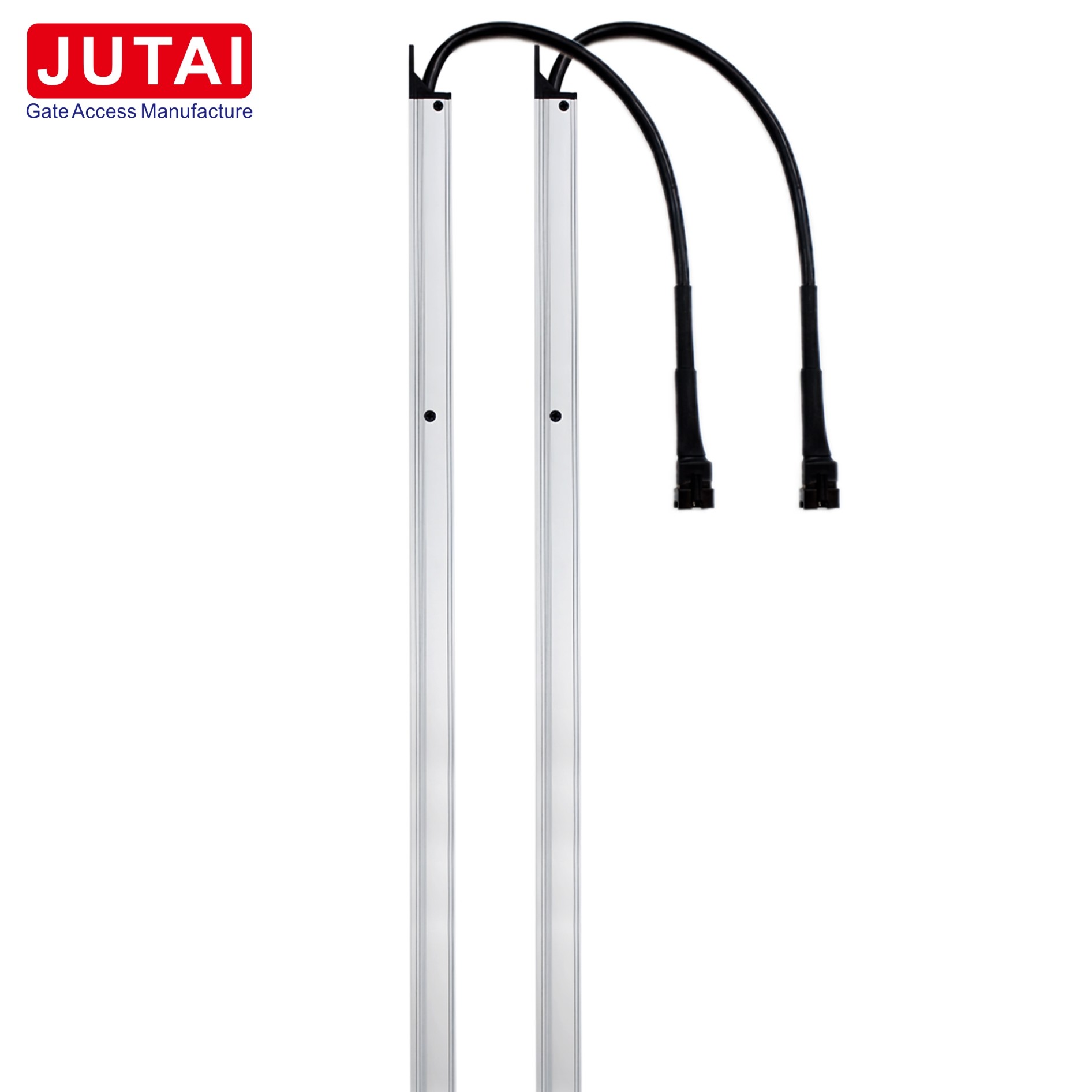

JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor

De JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor is een geavanceerd veiligheidsapparaat dat is ontworpen om te voldoen aan een breed scala aan industriële en commerciële veiligheidsvereisten.Het combineert hoogwaardige componenten en geavanceerde functies om een betrouwbare en efficiënte bescherming te bieden in kritieke gebieden.

1Bijzondere kenmerken

• Naadloze installatie: Het lichtgordijn is ontworpen voor een gemakkelijke integratie in deuropeningen, zodat het het normale sluitingsproces niet verstoort.
• Zonnelicht getest: De sensor is bewezen te werken zonder storing door sterk zonlicht en blijft betrouwbaar in zowel lichte buitenomgevingen als goed verlichte binnenomgevingen.
• Hoogwaardige onderdelen: Gemaakt met geïmporteerde lampkernen, biedt de sensor uitzonderlijke lichtbestendige prestaties, waardoor de duurzaamheid en levensduur van het product worden verbeterd.

2. Productfunctie

De JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor creëert een beschermend raster door 29 rechtstreekse infraroodlichtstralen tussen zender en ontvanger uit te zenden.Als een voorwerp of persoon het detectiegebied binnenkomtHet systeem activeert onmiddellijk de veiligheidsmaatregelen.Blankingsfunctiezorgt ervoor dat onbelangrijke voorwerpen worden genegeerd, waardoor de sensor optimaal functioneert zonder onnodige obstakels.Deze functie maakt de sensor ideaal voor gebruik in kritieke gebieden zoals deuren, geautomatiseerde poort en liftapparatuur, waardoor de potentiële risico's op verstrikking effectief worden beperkt.

3. Blankingsfunctie

• Installeer: Het lichtgordijn is geïnstalleerd in het deurgat.
• Dichtbij.: Bij het sluiten van de deur worden de lichtstralen opeenvolgend van boven naar beneden geblokkeerd.
• Ontdekken: Als een voorwerp de lichtstraal onderbreekt tijdens de sluiting van de deur, wordt de deur onmiddellijk weer geopend, zodat de veiligheid wordt gewaarborgd.

4. Grootte en afmetingen

• Lange: Geschikt voor verschillende installaties, de sensor heeft een totale lengte van 1838 mm en past naadloos in deuropeningen.
• Tekeningsgraad: Met een slank ontwerp en een doorsnede van 12,5 mm past het perfect in smalle ruimtes zonder de deurbewegingen te belemmeren.
• Straalafstand: De straalverdeling is nauwkeurig ingesteld op 60 mm, waardoor zelfs kleine voorwerpen, zoals vorkheftrucks, met hoge nauwkeurigheid kunnen worden gedetecteerd.

5. Bedrading Definities

Draadlozing van de zender

Receiverbedrading

NotitieDe gele draden op de ontvanger en zender moeten worden aangesloten voor synchronisatie.

6. Technische parameters

7. Probleemoplossing

• Lichte gordijnen niet opgesteld:

  • Zet beide eenheden aan.
  • Controleer de synchronisatie.
  • Herinstalleer als de positie onstabiel is.

• Signaallicht aan maar geen blokkade:

  • Zorg dat er geen andere infrarood apparaten interfereren.
  • Maak het lichtgordijn schoon om obstakels te verwijderen.
  • Pas de uitlijning aan tussen zender en ontvanger.

• Geen actie tegen knijpen:

  • Controleer de relais-uitgang en anti-knijpverbindingen.
  • Zorg ervoor dat de werksafstand binnen het gespecificeerde bereik ligt.

• Kan de verstopfunctie niet openen:

  • Controleer of er tijdens het gebruik lichtlekkages zijn.
  • Zorg ervoor dat de onderlichtstraal niet wordt geblokkeerd.
  • Controleer of de deur of de schuilplaats voldoet aan de minimale afstandsvereisten voor continue afscherming.

8. Voorzorgsmaatregelen

• Houd de aansluitkabels weg van hoogspannings- of hoogstroomgeleiders om storingen te voorkomen.
• Er moet voor worden gezorgd dat de onderste deur of dekking die wordt gebruikt voor de leegmaakfunctie correct is geplaatst om aan de vereiste voorwaarden te voldoen.
• Reinig regelmatig de ramen van de zender en ontvanger met een zachte handdoek om een ophoping van vuil te voorkomen, wat de werking van de sensor kan beïnvloeden.
• Vermijd het lichtgordijn te buigen of te draaien om zijn integriteit te behouden.
• Controleer maandelijks of de zender, ontvanger en verlengkabel los zijn en of de bedrading betrouwbaar is.

De JUTAI 1.8m 29-Beam Safety Blanking Light Curtain Sensor combines a range of advanced features and high-quality components to offer a reliable and efficient safety solution for various industrial and commercial applications. Met zijn naadloze installatie, leegstaande functionaliteit en robuuste technische specificaties zorgt dit product voor maximale veiligheid in risicovolle omgevingen.
