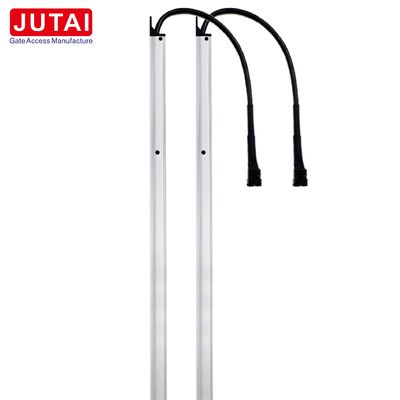

JUTAI 1.8m 29 - Beam Safety Blanking Light Curtain Sensor: een ongeëvenaarde veiligheidsoplossing

I. Inleiding

II. Verpakking en onderdelen

III. Productfunctionaliteit

1. Beschermende rastervorming
   • Door een nauwkeurig gekalibreerde lichtstraal tussen de zender en de ontvanger uit te zenden, bouwt het een zeer betrouwbaar beschermend raster.onmiddellijk detecteren van inbraak door voorwerpen of personen in het gedefinieerde roostergebiedEenmaal gedetecteerd, wordt het veiligheidsysteem onmiddellijk geactiveerd, waardoor de veiligheid van personeel en apparatuur wordt gewaarborgd.
   • Deze sensor onderscheidt zich door zijn unieke blinkfunctie, waarbij hij onbelangrijke objecten nauwkeurig kan onderscheiden en negeren, zodat de werking niet wordt beïnvloed door valse obstakels.Deze eigenschap is vooral van cruciaal belang in complexe industriële omgevingen waar meerdere objecten aanwezig kunnen zijn..
2. Verscheiden toepassingsgebied
   • Het vindt een uitgebreide toepassing in kritieke veiligheidszones zoals deuren, automatische poorten en hefapparatuur.Het vermogen om de potentiële risico's op verstrikking nauwkeurig te detecteren, maakt het een onmisbaar veiligheidscomponent in deze omgevingen.

IV. Grootte en fysieke afmetingen

1. Optimale lengte en slank profiel
   • Met een totale lengte die ideaal is voor een breed scala aan installatiescenario's, en een slanke doorsnede van slechts 12,5 mm,het kan moeiteloos worden geïntegreerd in de meeste deuropeningen zonder de normale sluiting van de deuren te belemmerenDit ontwerp zorgt niet alleen voor een naadloze pasvorm, maar draagt ook bij aan de algemene esthetiek van de installatie.
2. Precieze straalverdeling
   • De straalverhouding is nauwkeurig ingesteld op 60 mm, waardoor de sensor het opmerkelijke vermogen heeft om zelfs slanke voorwerpen zoals vorkheftrucks met uitzonderlijke nauwkeurigheid te detecteren.Deze hoge nauwkeurigheid is essentieel voor de veiligheid van zowel personeel als waardevolle apparatuur in industriële omgevingen.

V. Specificaties voor bedrading

1. Receiverbedrading
   • De draadconfiguratie van de ontvanger is duidelijk gedefinieerd, waarbij elke draadkleur een specifieke functie heeft.de rode draad voor DC12V - 24V synchronisatie, en de groene en witte draden zijn voorbehouden voor toekomstig gebruik of specifieke aanpassingen.
2. Draadlozing van de zender
   • De zwarte draad is voor Ground (GND), de gele draad voor Signal, de rode draad voor DC12V - 24V stroomvoorziening,en de groene en witte draden zijn gereserveerdHet is van het grootste belang de gele draden correct te verbinden voor zowel ontvangen als verzenden om de juiste communicatie en functionaliteit te garanderen.

VI. Technische parameters

VII. Gids voor het oplossen van problemen

1. Verkeerde uitlijning van het lichtgordijn
   • Als de lichtgordijnen niet goed op elkaar afgestemd zijn, zijn onder andere de ontvangende en zendende eenheden in staat gesteld om de stroom te laten circuleren, de juiste verbinding van de signaalsynchronisatielijn te controleren,en het opnieuw installeren van de eenheden als hun positie onstabiel is.
2. Het detecteren van vals signaal
   • In het geval dat het lichtgordijn een ontvangen signaal geeft wanneer het niet geblokkeerd is, controleer dan of er in de buurt andere infraroodapparaten zijn die interferentie kunnen veroorzaken.het lichtgordijn venster schoonmaken om eventuele obstakels of vuil te verwijderen dat het signaal zou kunnen beïnvloeden, en de uitlijningshoek tussen zender en ontvanger aanpassen.
3. Afwezigheid van anti-pink-maatregelen
   • Wanneer het lichtgordijn normaal functioneert, maar de anti-knik-actie niet wordt geactiveerd, is het essentieel om de relaisuitgang en de anti-knik-poort te controleren.ervoor zorgen dat de werkafstand binnen het gespecificeerde bereik ligt om een goede werking te garanderen.
4. Verborgen functie ontoegankelijk
   • Indien de verstopfunctie niet toegankelijk is, moet worden gecontroleerd of er tijdens het gebruik lichtlekkages zijn, of het onderste licht is geblokkeerd,en ervoor te zorgen dat de onderste deur of de ondergrond voldoet aan de minimale afstandsvereisten voor continue afscherming.

VIII. Voorzorgsmaatregelen en onderhoud

1. Kabelbeheer
   • Houd alle aansluitkabels weg van hoogspannings- of hoogstroomgeleiders om elektromagnetische interferentie te voorkomen en de veilige en stabiele werking van de sensor te waarborgen.
2. Gepaste schaduwcomponenten
   • Er moet voor worden gezorgd dat de onderste zijde deur of de beschermde ruimte die wordt gebruikt voor de fadingfunctie geschikt is en voldoet aan de voorwaarden die nodig zijn voor een optimale prestatie.
3. Regelmatig schoonmaken
   • Wist periodiek de zender- en ontvangruiten af met een droge zachte handdoek om de zend- en ontvangroute duidelijk te houden.Deze eenvoudige maar cruciale onderhoudsmaatregel voorkomt dat vuil en puin de normale werking van de sensor verstoren.
4. Fysieke behandeling
   • Vermijd het buigen of draaien van het lichtgordijn om de structurele integriteit en functionaliteit ervan te behouden.
5. Onderhoud van de schaduwstand
   • Voldoen aan de gespecificeerde minimale afstand voor continue schaduw om een nauwkeurige en betrouwbare detectie te garanderen.
6. Bescherming van het oppervlak
   • Schraap de oppervlakte van de sensor niet om de interne onderdelen te beschermen en het esthetische uiterlijk te behouden.Een gekrast of beschadigd oppervlak kan ook de prestaties van de sensor in de loop van de tijd beïnvloeden.
7. Maandelijkse inspecties
   • Verricht maandelijks controles op tekenen van losheid in de zender, ontvanger en verlengkabel.en signaaluitgangsdraad om een continue en veilige werking te garanderen.

IX. Bijzondere kenmerken

1. Naadloze integratie
   • Het innovatieve ontwerp maakt een naadloze installatie in deuropeningen mogelijk, zonder het normale sluitingsproces te belemmeren.Dit vereenvoudigt niet alleen het installatieproces, maar verbetert ook de algemene functionaliteit en het gemak van het veiligheidssysteem.
2. Immuniteit tegen zonlicht
   • De sensor is nauwgezet getest en bewezen immuun te zijn voor storingen door sterk zonlicht.Deze eigenschap zorgt voor een constante prestatie ongeacht de verlichtingsomstandigheden.
3. Premiumcomponenten
   • Het gebruik van geïmporteerde lampkernen draagt aanzienlijk bij aan de uitzonderlijke lichtbestendige prestaties, waardoor de algehele kwaliteit en duurzaamheid van het product worden verhoogd.Dit zorgt voor betrouwbaarheid op lange termijn en nauwkeurige detectie in een breed scala van toepassingen.
