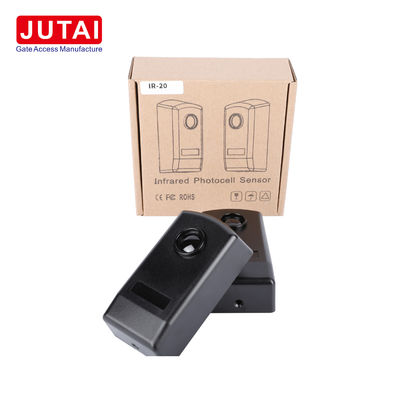

Buitenweerbestendige infraroodfotocelsensor voor barrièrepoorten met een bereik van 30 m

JUTAI IR - 20 Infrarood Foto Sensor: Ideaal voor buiten detectie toepassingen

I. Inleiding

De JUTAI IR-20 infraroodfotosensor is een zeer betrouwbaar en veelzijdig apparaat dat is ontworpen voor een breed scala aan buiten detectiebehoeften.veiligheidswaarschuwingssystemen, of anti-inbraak toepassingen, biedt deze sensor uitstekende prestaties.

II. Kenmerken en technische parameters

A. Kenmerken

1. - Ik weet het niet.Veelzijdige toepassingen
   • Solitary beam detectors zoals de JUTAI IR-20 worden vaak gebruikt in geautomatiseerde schuifdeuren, sluiterdeuren, garagedeuren, ramen, enz.Het bestaat uit een zender en een ontvanger met een geïntegreerde versterker die een infraroodstraal uitzendt.
   • De zelfdetecterende capaciteit van de IR - 20 sensor is vooral nuttig voor schuifdeuren.Zodra de straal is hersteld, gaat de deur weer dicht totdat deze weer volledig gesloten is.
2. - Ik weet het niet.Weerstand
   • Met een IP65-classificatie en een rubberen behuizing is het zeer bestand tegen ultraviolette straling en schuurstof, waardoor het geschikt is voor buitenomgevingen.stofstormen, en andere moeilijke weersomstandigheden.
3. - Ik weet het niet.Breed detectiebereik
   • De maximale detectiebereik bedraagt 20 meter, die kan worden aangepast aan de verschillende installatiebehoeften.Het kan een betrouwbaar detectiebereik onderhouden binnen 2 - 20 meter..
4. - Ik weet het niet.Hoogwaardige onderdelen
   • Infraroodlampen gebruiken Duitse merken om een stabiele afstandsdetectie en lichtweerstand te garanderen.SMT-patchproductie wordt toegepast om de kwaliteit en nauwkeurigheid van de batchproductie te waarborgen.

B. Tabel van technische parameters

III. Werkingsbeginsel

De JUTAI IR-20 sensor werkt op basis van de onderbreking van een infraroodstraal.met een diameter van niet meer dan 20 mm,Wanneer een voorwerp zich beweegt binnen de door de zender en de ontvanger gedefinieerde detectiezone, onderbreekt het de infraroodstraal. Deze onderbreking veroorzaakt een verandering in het door de ontvanger ontvangen signaal.Voor toepassingen zoals schuifdeurenBij alarmsystemen kan de onderbreking van de straal een alarmsignaal veroorzaken dat wordt doorgestuurd naar de alarmhost.

IV. Instructies voor de installatie

1. Om de IR-20M te openen, moet u het voorpaneel van de fotocel opheffen.
2. Plaats de kabels in hun behuizing en bevestig de basis aan de muur.
   • Als het op een muur wordt gemonteerd, moet er drie 5 ø-gaten worden geboord en geschikte schroefankers worden gemonteerd.
   • Als het op metaal wordt gemonteerd, boor dan drie 3 ø-gaten voor het plaatsen van zelfkloppende schroeven.
3. Maak de elektrische verbindingen en geef de fotocellen stroom met een spanning tussen de 12 en 24 V.
4. Als de positie, uitlijning en verbinding correct zijn, wordt de rode LED van de ontvanger uitgeschakeld.
5. Bedek de fotocel met het voorpaneel.
6. Onderbreek de straal meerdere keren om de relayrespons te controleren.
7. Bevestig de voorpanelen met de verstrekte schroeven.

V. Verzoeken

1. - Ik weet het niet.Automatisering van poorten en deuren
   • Het kan werken als een lichaam inductie apparaat voor parkeerbarrières, wandelgaten, en voertuig poorten.
2. - Ik weet het niet.Beveiligingssystemen
   • Ideaal voor gebruik in beveiligingsinstallaties binnen onderwijsinstellingen, commerciële complexen, medische voorzieningen, woonruimtes, enz.Het stabiele detectiebereik zorgt voor een nauwkeurige detectie van binnendringen, zelfs in buitenomgevingen.

VI. Conclusie

De JUTAI IR - 20 infraroodfotosensor is een kwalitatief hoogwaardig, betrouwbaar en weerbestendig apparaat dat een breed scala aan toepassingen biedt in zowel de poortopening als de beveiliging.De geavanceerde functies, stabiele prestaties en gemakkelijke installatie maken het een uitstekende keuze voor verschillende buitendetectiebehoeften.
