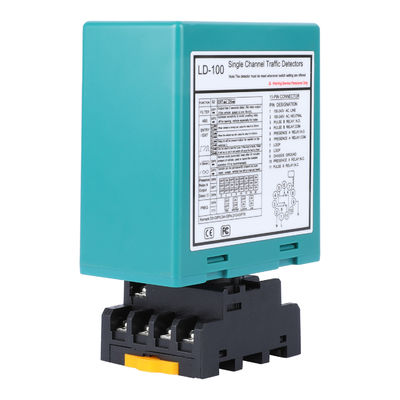

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Merk: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Model: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Alternatieve namen: Lusdetector, Lussensor, Voertuiglussensor, Parkeeringangssensor

Productoverzicht

Deze enkelkanaals lusdetector is ontworpen om voertuigen te identificeren door veranderingen in het elektromagnetische veld waar te nemen die worden gecreëerd door een correct geïnstalleerde inductieve lus die in of onder het grondoppervlak is geplaatst. Het dient als een betrouwbaar onderdeel in geautomatiseerde systemen die nauwkeurige voertuigdetectie vereisen, zoals in- en uitritbarrières van parkeerplaatsen, industriële overheaddeuren en toegangscontrolepunten.

Het apparaat kan de aanwezigheid van verschillende voertuigtypen identificeren, waaronder vrachtwagens, motorfietsen en vorkheftrucks. Het biedt zowel tijdelijke als continue uitvoeropties via de relaiscontacten, waardoor het kan worden gebruikt voor een verscheidenheid aan besturingsfuncties, zoals het openen van een poort, het activeren van een licht of het tellen van voertuigen.

Belangrijkste kenmerken

• Ontworpen om te werken met inductieve voertuiglussen die zijn geïnstalleerd op parkeerterreinen, laadkades en industriële ingangen

• Biedt betrouwbare detectie voor een breed scala aan voertuigtypen, zoals personenauto's, bedrijfsvrachtwagens, tweewielige motorfietsen en industriële vorkheftrucks

• Uitgerust met twee afzonderlijke relaisuitgangen die kunnen worden gebruikt om aanwezigheid of een kortstondige triggergebeurtenis aan te geven

• Dankzij de instelbare gevoeligheidsregeling kunnen installateurs de detectorprestaties afstemmen op de lusgrootte, draadwindingen en installatieomgeving

• Meerdere configuratieopties beschikbaar via eenvoudig te gebruiken DIP-schakelaarinstellingen

• Ondersteunt zowel AC- als DC-stroomversies, afhankelijk van de modelselectie

• Ontworpen voor stabiele werking in zowel binnen- als buitenomgevingen, indien geïnstalleerd in de juiste behuizingen

Veelvoorkomende gebruiksscenario's

• Geautomatiseerde slagboomsystemen die de aanwezigheid van voertuigen vereisen voordat ze worden geopend of gesloten

• Deuren en rolluiken van industriële faciliteiten waar vorkheftrucks en andere machines moeten worden gedetecteerd

• Tolstations en inreiscontroles waar voertuigen moeten worden geïdentificeerd voordat ze verder kunnen gaan

• Toegangscontrolesystemen die de toegang beperken of toestaan ​​op basis van voertuigdetectie

• Toepassingen voor verkeersbeheer en voertuigtelling

• Tijdgebaseerde toegangssystemen en parkeerbeheeroplossingen

• Laadperrons voor magazijnen en zones voor voertuigbediende uitrusting

Ondersteunde voertuigtypen

De lusdetector is effectief voor het detecteren van verschillende vormen van voertuigen met metalen carrosserie, inclusief maar niet beperkt tot:

• Standaard personenauto's

• Bedrijfswagens en bestelwagens

• Motoren en scooters

• Industriële vorkheftrucks en kleine machines

• Andere voertuigen met voldoende metaalmassa om het lusveld te veranderen

Een juiste installatie van de inductielus is essentieel om consistente en nauwkeurige detectieresultaten te garanderen.

Detectiemethoden

Dit apparaat ondersteunt twee primaire methoden voor voertuigdetectie:

• Aanwezigheidsdetectiemodus: Houdt het uitgangsrelais actief zolang er een voertuig boven de lus blijft. Handig om een ​​hek open te houden of aan te geven dat een ruimte bezet is.

• Pulsdetectiemodus: Produceert een kort uitgangssignaal wanneer een voertuig voor het eerst wordt gedetecteerd. Vaak gebruikt om een ​​actie te initiëren, zoals het openen van een slagboom of het registreren van een binnenkomst.

Detectie-instellingen

• ​Gevoeligheidsniveau:​ Kan worden aangepast om een ​​goede werking met verschillende lusconfiguraties te garanderen. Gevoeligere instellingen zijn geschikt voor kleinere of minder draadwindingen. Minder gevoelige instellingen werken beter bij grotere lussen of gebieden met veel verkeer.

• ​Relaisactiveringstijd:​ De duur van de uitgang kan worden ingesteld om te voldoen aan de behoeften van het bestuurde apparaat, zoals hoe lang een poort open moet blijven.

• Modusselectie: Kies uit verschillende bedieningsgedragingen, waaronder automatische reset, handmatige hold, testmodus en frequentie-opties om interferentie te verminderen.

• Frequentiebereik: Instelbaar om overspraak te helpen voorkomen wanneer er meerdere detectoren in de buurt zijn geïnstalleerd

Eventuele aanpassingen aan de instellingen van de DIP-switches vereisen een reset van het apparaat om van kracht te worden.

Details van lusinstallatie

De detector is afhankelijk van een of meer inductieve lussen die in de grond zijn geïnstalleerd. Deze lussen zijn doorgaans gemaakt van gevlochten koperdraad, geïnstalleerd in een lusvorm en vervolgens in de bestrating afgedicht met behulp van een duurzaam materiaal zoals epoxy of asfalt.

Algemene richtlijnen voor luswendingen op basis van lusgrootte:

• Lussen met een omtrek van ongeveer 3 tot 4 meter: 6 draadwindingen

• Lussen rond de 4 tot 6 meter: 5 beurten

• Lussen rond 6 tot 10 meter: 4 beurten

• Lussen van ongeveer 10 tot 20 meter: 3 beurten

• Lussen langer dan 20 meter: 2 beurten

Voor de beste resultaten moeten lussen op minimaal 2 meter afstand van elkaar worden geïnstalleerd als er meerdere units in hetzelfde gebied worden gebruikt. Bij langere kabeltrajecten tussen de lus en de detector moet gebruik worden gemaakt van afgeschermde kabel om de signaalintegriteit te behouden.

Voedingsopties

• LD-100-model: Ontworpen voor 100-240V wisselstroomingang

• ​LD-102-model: Ontworpen voor 12-24V DC-voedingsingang

Selecteer de versie die past bij uw bestaande stroombron om een ​​correcte werking en eenvoudigere installatie te garanderen.

Waarom het een betrouwbare keuze is

• Vertrouwd door installateurs voor gebruik in echte parkeer- en toegangstoepassingen

• Flexibel genoeg om verschillende voertuigtypen en lusopstellingen aan te kunnen

• Eenvoudig te configureren en aan te passen zonder ingewikkelde programmering

• Ontworpen voor langdurige betrouwbaarheid in zowel binnen- als buitenomgevingen

• Compatibel met een breed scala aan poortcontrollers, toegangssystemen en automatiseringsapparaten

Productparameters:



Schakelaar 2 (Dipswitch-instellingen)


1.DIP 1 & DIP 2 Speciale functies instellen


2.DIP 3 & DIP 4 Instellen van relais B-uitgang


3. DIP 5 Automatische reset instellen


4. DIP 6 & DIP 7 & DIP 8 Instellen van relais A vertraging


5. DIP 9 & DIP 10 Instellingsfrequentie (40 K tot 100 KHz). Wordt gebruikt om interferentie te voorkomen



Lusinstallatie:






Vergeleken met andere merken



Massaproductie:

Onze productielijn zorgt voor efficiënte massaproductie, strenge kwaliteitscontrole en grondige tests vóór verzending om lusdetectorproducten van de grootst mogelijke perfectie te leveren.




LD-100 enkel kanaal, in doos, 1 type 11-pins aansluiting op 100-240VAC (EU-norm)
LD-102 enkel kanaal, in doos, 1 type 11-pins aansluiting op 12-24VADC (EU-standaard)
LD-105 enkel kanaal, in doos, 2 type 11-pins aansluiting op 100-240VAC (VS-standaard)
LD-106 enkel kanaal, boxed, 2 type 11pin verbindt 12-24VADC (VS-standaard)



Certificering:




Veelgestelde vragen:

1. Hoe kunnen we je vertrouwen? JUTAI is een professionele fabrikant van voertuiglusdetectoren met meer dan 15 jaar ervaring. We hebben alle merken uit Europa en China getest en begrepen de verschillen. Onze lusdetector is geschikt voor uw projecten.

2. Waarom voor ons kiezen? Wij streven naar een Win-Win Bedrijfssituatie!!!

   • JUTAI-lusdetector wordt geleverd met 2 jaar garantie vanaf de leveringsdatum.
   • 24/7 after-sales service, met online ondersteuning voor eventuele technische problemen.
   • Wij accepteren kleine of grote bestellingen (OEM/ODM).
   • Vervanging van nieuwe producten in geval van productproblemen.
   • Marktbescherming voor klanten.

3. Wat is uw MOQ? Wij accepteren voorbeeldbestellingen of grote bestellingen. We begrijpen dat nieuwe klanten mogelijk monsters willen testen om onze kwaliteit en service te beoordelen.

4. Wat is uw levertijd? Ongeveer 2 tot 10 werkdagen, afhankelijk van de exacte bestelhoeveelheid en voorraadbeschikbaarheid.

5. Kunnen uw producten worden aangepast? Ja, zeker. Bespreek uw exacte vereisten met ons verkoopteam, aangezien wij OEM/ODM-services bieden.
