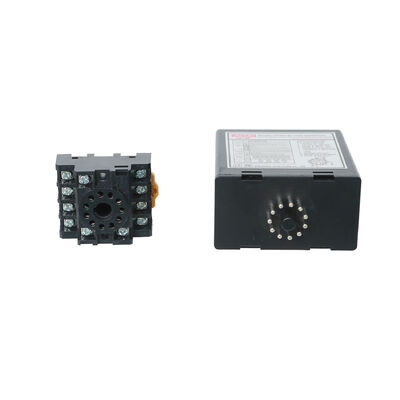

Lusdector met dubbele relaisuitgang DIP-schakelaar configureerbaar voor tolpoorten en parkeersystemen
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | CE |
| Modelnummer | LD-100 |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Kartonparkeerplaats (op 13,5*8,5*5 cm)/0,3 kg/eenheid |
| Levertijd | 3-5 werkdagen na ontvangst van de betaling |
| Betalingscondities | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Levering vermogen | 10000 stks/maand |
Productdetails
| Machtssupplu | 12-24V | Gevoeligheid | 20 tot 2000 μH |
|---|---|---|---|
| Sensorische regulatie | 6 manieren selecteerbaar/hoogste 0,010% DL/L/laagste 2,56% DL/L | Frequentie | Vier stappen schakelaar selecteerbaar20-80KHz |
| Operatie Tempts | -40°C tot +70°C / (-111°F tot +158°F) | Fout-uitgang | Langzaam knipperen: kan een kortsluiting of onvoldoende aantal bochten aangeven Sneller knippere |
| Reactietijden | Aan- en uitschakeling 10-90 ms | Relais | Aanwezigheid / Fout relais |
| Markeren | lusdetector met dubbel relais,DIP-schakelaar configureerbare lusdetector,tolpoort parkeerlusdetector |
||
Productomschrijving
Loop detector met dubbele relais-uitgang: DIP-switch configureerbaar voor tolhallen en parkeersystemen
De loopdetector uitgerust met dubbele relais-uitgangen en DIP-schakelaarconfiguratie is een precisieontworpen voertuigdetectieoplossing die is ontworpen voor tolhallen en parkeersystemen.Ontworpen om aan de grote vraag te voldoen, de hoge verkeersbehoeften van deze scenario's, detecteert dit apparaat van professionele kwaliteit betrouwbaar auto's, vrachtwagens, bedrijfsvoertuigen en motorfietsen,een naadloze integratie met tolinzamelingsplatformen mogelijk maken, parkeerbarrières, toegangscontrolesystemen en bewakingsinstrumenten.
Wat deze lusdetector onderscheidt, is het dubbele relais-uitgangsontwerp (Presence Relay + Pulse / Fault Relay) en de intuïtieve DIP-switchconfiguratie, waarmee technici de vertragingstijden kunnen aanpassen,frequentie-instellingen, automatische resetfuncties en operationele modi zonder complexe programmering.of in parkeersystemen voor toegangs-/uitgangscontrole en ruimtebewaking, past het zich aan diverse vereisten van de workflow aan met een consistente nauwkeurigheid.De robuuste constructie en de grote tolerantie voor het milieu zorgen voor een stabiele prestatie in zowel binnenparkeerfaciliteiten als blootgestelde tolpleinen.
Kernkenmerken voor toepassingen voor tolhallen en parkeersystemen
- Dual Relay-uitgangen:Independent Presence Relay (for continuous vehicle monitoring) and Pulse/Fault Relay (for one-time triggers like toll calculation or barrier lifting) enable flexible integration with toll and parking automation systems.
- Configuratie van de DIP-schakelaar:Gemakkelijk toegankelijke DIP-schakelaars voor het aanpassen van detectievertraging, automatische reset, frequentie (20-80 kHz) en gevoeligheid, waardoor snelle kalibratie mogelijk is om aan de verkeersstroom van tolhallen of de lay-out van de parkeerplaats te voldoen.
- Optimaliseerde detectie van tol- en parkeergelegenheden:Een geavanceerd detectiealgoritme minimaliseert valse triggers van aangrenzende voertuigen of metalen structuren, waardoor een betrouwbare detectie wordt gewaarborgd, zelfs in hoge dichtheid tolwegen of drukke parkeerplaatsen.
- Brede voertuigcompatibiliteit:De 16 niveaus aanpasbare gevoeligheid (0,010% tot 2,56% DL/L) detecteert voertuigen van alle groottes, van compacte auto's tot zware vrachtwagens.
- Dual power opties:Ondersteunt 100-240V wisselstroom (LD100) voor permanente installaties (tolpleinen, parkeergarages) en 12-24V gelijkstroom (LD102) voor mobiele of off-grid installaties, waardoor de flexibiliteit van de implementatie wordt verbeterd.
- Duurzaam en weerbestendig:IP-beheerde behuizing is bestand tegen regen, stof, extreme temperaturen (-40 °C tot +70 °C) en vochtigheid tot 95% (niet-condenserend), geschikt voor binnen- en buitenbijslag en parkeeromgevingen.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Productnaam | Loop-detector (dual relay-output) |
| Model | LD100 (AC-vermogen) / LD102 (DC-vermogen) |
| Stroomvoorziening | 100-240V wisselstroom (LD100) / 12-24V gelijkstroom (LD102) |
| Doelvoertuigen | Auto's, vrachtwagens, bedrijfsvoertuigen, motorfietsen, zware uitrusting |
| Relais-uitgangen | Aanwezigheidsrelais (SPDT) + puls/foutrelais (SPDT) |
| Configuratiemethode | DIP-schakelaar (voor vertraging, frequentie, automatische reset, gevoeligheid) |
| Frequentiebereik | 20-80 kHz (4-stappen selecteerbaar via DIP-switch) |
| Gevoeligheid | 16 niveaus verstelbaar (0,010% tot 2,56% DL/L) |
| Reactietijd | 10-90 ms (aan/uit) |
| Werktemperatuur | -40°C tot +70°C |
| Statusindicatoren | Rode LED + groene LED + gele LED |
| Reset functie | Handmatige resetknop + DIP-switch-configureerbare automatische reset |
| Vochtigheidsvertrouwen | Tot 95% RH (niet-condenserend) |
| Loop-inductieterrein | 20 tot 2000 μH |
| Maximale installatieafstand | Tot 30 m (afgeschermde kabel aanbevolen voor > 10 m) |
| Bescherming van woningen | Weer- en stofdicht (IP-kwalificatie voor gebruik bij tol/parkeerplaatsen) |
| Garantie | 2 jaar fabrikantgarantie |
| Technische ondersteuning | 24/7 professionele technische ondersteuning |
Op maat gemaakte toepassingen voor tolhallen en parkeersystemen
- Operaties van tolhallen:Voertuigdetectie voor het activeren van tolheffing, bewaking van rijstrookbezetting, voertuigtelling en beheer van de verkeersstroom op tolpleinen.
- Parkeergarage toegang/uitgang:Activering van barrièrepoorten, opsporing van bezetting van parkeerplaatsen en toegangscontrole voor commerciële/woningparkeergarages.
- Openluchtparkeerplaatsen:Het tellen van voertuigen, het controleren van de toegangs- en uitgangsbarrières en het in realtime controleren van de bezettingsgraad van winkelcentra, stadions en openbare parkeerplaatsen.
- Autostradengeldplaatsen:Detectie van gemengd verkeer (auto's, vrachtwagens, bussen) voor geautomatiseerde tolberekening en rijstrookbeheer.
- Parkeerdiensten van de valet:Voertuig aanwezigheid detecteren voor het activeren van de valetstand en parkeerplaats toewijzen.
- Parkeerleidingssystemen:Individuele parkeerplaatsbezette sensoren om real-time beschikbaarheidsgegevens in te voeren op de geleidingsdisplays.
- Autovervoerswegen:Vinnige voertuigdetectie voor contactloze tolheffingssystemen.
- Vliegveld/havenparkeerplaats:Detectie van zware voertuigen voor vrachtwagens en personenauto's in verkeershubs.
Deze dubbele relais-uitgang, een DIP-switch-configureerbare lusdetector, is ontworpen om de werking van tolhallen en parkeerplaatsen te stroomlijnen.Het is de voorkeur keuze voor vervoer autoriteiten, parkeerfaciliteitsbeheerders en tolsystemen die op zoek zijn naar een betrouwbare, eenvoudig te configureren detectieoplossing die stilstandstijden minimaliseert en de operationele efficiëntie maximaliseert.Onderworpen aan een garantie van 2 jaar en 24 uur per dag technische ondersteuningHet is een lange termijn investering voor hoogwaardig tol- en parkeerbeheer.
Configuratie van de DIP-schakelaar
DIP 1 en 2: vertraging en gevoeligheidstoename
DIP 3 en 4: Test van de puls aanwezigheid in de uitgangsmodus van relais B
DIP 5: automatische reset 30 min of permanente aanwezigheid
DIP 6 tot en met 8: Relais Een vertraging van 0 tot 30 sec.
DIP 9 en 10: Frequentie selectie Hoog laag om interferentie te voorkomen
Gids voor de installatie van de lus
| Loopomtrek | Aanbevolen bochten |
|---|---|
| 3 tot en met 4 m | 6 bochten |
| 4 tot en met 6 m | 5 beurten |
| 6 tot en met 10 m | 4 bochten |
| 10 tot en met 20 m | 3 beurten |
| Meer dan 20 m | 2 bochten |
Waarom JUTAI Loop Detector kiezen
- Meer dan 15 jaar ervaring in de productie
- Strenge kwaliteitscontrole en testen vóór verzending
- OEM-ODM-aanpassing beschikbaar
- Kleine en grote bestellingen aanvaard
- 2 jaar garantie en betrouwbare after-sales ondersteuning
- Bescherming van de markt voor distributeurs
Bestel nu en verbeter uw voertuigdetectie systeem met JUTAI's professionele lusdetector
Neem contact met ons op voor monsters, prijzen en oplossingen op maat
Configuratie van DIP-schakelaarinstellingen
1. DIP 1 & DIP 2 Instelling van speciale functies
2. DIP 3 & DIP 4 Instelling relais B Uitgang
3. DIP 5 instellen Automatische reset
4. DIP 6 & DIP 7 & DIP 8 Stel relais A vertraging
5. DIP 9 & DIP 10 Instelling frequentie (40 K tot 100 KHz)
Gebruikt om interferentie te voorkomen
Installatie van een lus
In vergelijking met andere merken
Massaproductie
Onze productielijn zorgt voor efficiënte massaproductie, strenge kwaliteitscontrole en grondige pre-shipment testen om Loop detector producten van de grootste perfectie te leveren.
Productvarianten:
- LD-100: enkelkanaal, in een doos, 1 type 11pin verbinding 100-240VAC (EU-standaard)
- LD-102: enkelkanaal, in een doos, 1 type 11pin verbinding 12-24VADC (EU-standaard)
- LD-105: enkelkanaal, in een doos, 2 type 11pin verbindingen 100-240VAC (VS-standaard)
- LD-106: enkelkanaal, in een doos, 2 type 11-pin verbindingen 12-24VADC (VS-standaard)
