Aansluitingen

Indicatoren en Schakelaars:

• Stroom LED (ROOD): Licht op om "Stroom AAN" aan te geven.
• CH1 Detectie LED:
  • Continu AAN: Geeft voertuigdetectie aan.
  • Langzaam Knipperend: Geeft een lus kortsluiting of onvoldoende windingen na de lus aan.
  • Snel Knipperend: Geeft een lus open circuit of overmatige windingen na de lus aan.
• CH2 Detectie LED:
  • Continu AAN: Geeft voertuigdetectie aan.
  • Langzaam Knipperend: Geeft een lus kortsluiting of onvoldoende windingen na de lus aan.
  • Snel Knipperend: Geeft een lus open circuit of overmatige windingen na de lus aan.

Gevoeligheidsselectie:

• Gevoeligheid en frequentie aanpassing wordt vergemakkelijkt door een 7-weg dip switch en 10-weg dip switch instellingen.
• Gebruikers kunnen kiezen uit 8 verschillende gevoeligheidsinstellingen door de dip switch posities te configureren volgens de meegeleverde tabellen.
• Dip switches 6, 7 en 8 regelen CH1 gevoeligheid, variërend van 0,8 (minst gevoelig) tot 0,015 (meest gevoelig).
• Dip switches 3, 4 en 5 regelen CH2 gevoeligheid, variërend van 0,8 (minst gevoelig) tot 0,015 (meest gevoelig).

3. Schakelaar 1=S1 : Kanaal 1 Lus Functie Selectie (10 weg dip switch)

(1)(Schakelaar 1) DIP 1 & DIP 2 Speciale Gevoeligheidsverhoging Voor Beide Aanhangers (Beide Kanalen).

(2)(Schakelaar 1=S1) D3, D4, D5 en (Schakelaar 2=S2) D1, D2 Instelling Speciale Functies (Mode1, 2, 3 Richtingsdetectie. Mode 4, 5, 6 Normale modus, twee lus detectie zijn gescheiden)

(3)(Schakelaar 1=S1) D6 & D7 & D8 en (Schakelaar 2=S2) D3 & D4 & D5 Instelling CH1 en CH2 Gevoeligheidsselectie (Acht Niveaus Keuzes).

(4)(Schakelaar 1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instelling Frequentie (20 K tot 100 KHz).

* Reset Knop : Let op : De LD-200 moet worden gereset telkens wanneer een instelling wordt gewijzigd aan de Dip switches.

Installatie Voorzorgsmaatregelen en Probleemoplossing:

1. Spoel Snijmaat en Inbeddingsrichtlijnen zijn zoals weergegeven in het diagram aan de rechterkant.
2. Het wordt aanbevolen om ferromagnetische draden te gebruiken voor de inductiespoel, met een totale lengte van maximaal 500 meter.
3. De snijmaat van de spoel moet een rechthoek zijn met een lengte van 1,0 tot 2,0 meter en een breedte van 0,8 tot 1,2 meter, waarbij zoveel mogelijk rechte hoeken in de hoeken worden vermeden.
4. Aanbevolen installatie overzicht van basis typische spoelwindingen:

Houd bij installatie de productstekker en -aansluiting in de verticale richting

Toepassing

De JUTAI LD200/202 dubbel-kanaals voertuig loop detector serie, uitgerust met richtingsherkenningsfunctie, is ideaal voor talrijke single-channel in- en uitgangsscenario's. Wanneer geïntegreerd met de JUTAI One deur controller (Model: AC-11), JUTAI slagboom (Model: BR-110), en JUTAI long-range RFID reader (Model: PUHF-9), samen met hoge temperatuur bestendigheid loop spoelen (Model: JTHT-11), vormt het een naadloze oplossing voor single-channel in-/uitgangs toegangscontrolesystemen.

Het werkingsprincipe is als volgt:

1. Invoerproces:

   • Wanneer een auto de gemeenschap of parkeerplaats binnenrijdt, worden de twee lusspoelen tegelijkertijd ingedrukt.
   • De JUTAI Dubbel Kanaal Loop Detector (LD-200/202) activeert de UHF-lezer die zich bij de ingang bevindt.
   • De UHF-lezer leest de kaart-ID en stuurt deze via Wiegand-uitgang naar de controller (AC-11).
   • De controller controleert de geldigheid van de ID en stuurt een relais signaal uit om de slagboom te openen.
   • De auto rijdt de gemeenschap of parkeerplaats binnen en terwijl deze de slagboom passeert, daalt de slagboomarm automatisch.

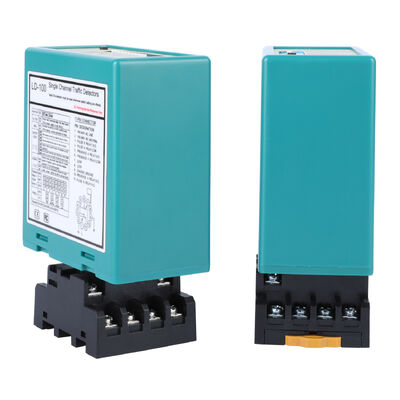

   • De JUTAI Enkel Kanaal Loop Detector (LD-100/102) zorgt voor veiligheid en anti-smash functionaliteit tijdens dit proces.

2. Uitgangsproces:

   • Wanneer een auto de gemeenschap of parkeerplaats verlaat, passeert deze een interne UHF-lezer.
   • De LD-200/LD-202 activeert de UHF-lezer, die de kaart leest en de ID naar de controller stuurt.
   • De controller controleert de geldigheid van de ID en stuurt een relais signaal uit om de slagboom te openen zodat de auto kan uitrijden.
   • Terwijl de auto de slagboom passeert, daalt de slagboomarm automatisch.
   • De LD-100/102 biedt veiligheid en anti-smash functionaliteit tijdens dit proces.

3. Richtingsherkenning:

   • De Richtingsherkenningsfunctie van LD-200/LD-202 zorgt ervoor dat de dubbele kanaals loop detector het signaal niet opnieuw activeert wanneer de auto een andere UHF-lezer passeert, waardoor alleen de in- of uitgangsrecords in het systeem worden geregistreerd.

De JUTAI LD-200/202 Dubbel Kanaal Loop Detector kan ook functioneren als twee onafhankelijke single-channel loop detectors. Deze configuratie is geschikt voor standaard in- en uitrij parkeerplaatsen, waar er één slagboom en één long-range lezer is bij zowel de ingang als de uitgang.

In deze opstelling wordt één lusspoel gebruikt om de lezer te activeren en de kaart te lezen, terwijl de andere lusspoel is gewijd aan de anti-smash functie van de slagboom. Door de LD-200/202 als twee onafhankelijke loop detectors te gebruiken, is er een potentiële kostenbesparing vanuit economisch oogpunt. Deze opstelling vermindert een deel van de hardwarekosten die gepaard gaan met het gebruik van afzonderlijke detectoren voor elke functie.

Deze functionaliteit wordt bereikt door de Independent Working Mode functie van de LD-200/202 in te schakelen, waardoor deze effectief in deze dubbele capaciteit kan werken.
