Een- en dubbelkanaallusdetector compatibel met auto's vrachtwagens motorfietsen vorkheftrucks

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	LD-202
Document	LD-200.202.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Karton
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen	1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

Stroomvereisten	12-24V	Zelfdraaibereik	20 tot 2000.
Gevoeligheid	16-Way Selectable/ Hoogste 0,010% Dl/L/Laagste 2,56%	Operatie Temp	-40 ~ +70℃
Reactietijden	Aan- en uitschakeling 10-90 ms	Specificatie	13.6 maal 8.6 maal 5.2
Markeren	Eenkantige lusdetector , twee-kanaallusdetector , Loopdetector voor auto's vrachtwagens

Laat een bericht achter

Productomschrijving

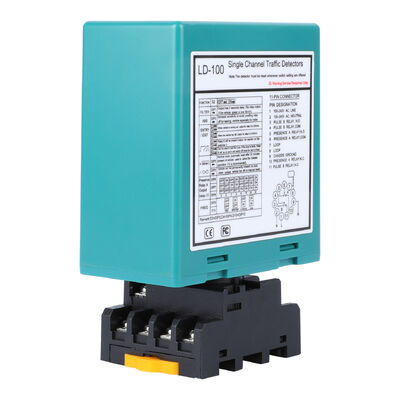

Een- en dubbelkanaallusdetector compatibel met auto's vrachtwagens motorfietsen vorkheftrucks 0

Een- en dubbelkanaallusdetector compatibel met auto's vrachtwagens motorfietsen vorkheftrucks

JUTAI enkel- en dubbelkanaallusdetectoren zijn industriële voertuigdetectieoplossingen die zijn ontworpen voor universele compatibiliteit met auto's, vrachtwagens, motorfietsen, vorkheftrucks en andere voertuigtypen.Deze detectoren zijn ontworpen om zich aan te passen aan diverse industriële, commerciële en parkeer- scenario's. Ze combineren verstelbare gevoeligheid, robuuste duurzaamheid,en flexibele configuratie om nauwkeurige detectie te leveren over kleine, middelgrote en zware voertuigen.

Onze productlijn is geschikt voor verschillende detectiebehoeften, met behoud van universele compatibiliteit van voertuigen:

Eenkantige lusdetectoren (LD100 AC / LD102 DC): Ideaal voor eenpuntsdetectie van voertuigen, compatibel met alle gebruikelijke voertuigtypen voor poortautomatisering, industriële deuractivatie en basistoegangscontrole.
Dual Channel Loop Detectors (LD200 AC / LD202 DC): Uitgerust met richtingssensor en dual-zone monitoring, universeel compatibel met verschillende voertuigen voor het tellen van de toegang/uitgang, de analyse van de verkeersstromen en de toegangscontrole voor meerdere rijstroken.

Alle detectoren hebben een fijn afstembare gevoeligheid en een anti-interferentie ontwerp.het waarborgen van een betrouwbare identificatie van verschillende voertuiggroottes zonder valse triggers, van compacte motoren tot grote vorkheftrucks en zware vrachtwagens.

Belangrijkste kenmerken (Universal Vehicle Compatibility Core Advantages)

Aanpasbare gevoeligheid voor aanpassing aan meerdere voertuigen: Eenkanaalmodellen bieden 16 niveaus aan gevoeligheidstoestand; dubbelkanaalmodellen bieden 8 niveaus aan onafhankelijke aanpassing per kanaal. This precision allows the detector to adapt to the magnetic field changes of different vehicle sizes—effectively detecting lightweight motorcycles (low magnetic signature) and heavy trucks/forklifts (strong magnetic signature) alike.
Algorithme voor universele voertuigdetectie: Geoptimaliseerde detectielogica die speciaal is gekalibreerd voor auto's, vrachtwagens, motorfietsen en heftrucks, waardoor gemiste detecties of valse triggers die worden veroorzaakt door verschillende gewichten en afmetingen van het voertuig, worden geminimaliseerd.
Dual Channel Directional Sensing (exclusief dual channel): 3 configureerbare richtingsmodussen identificeren nauwkeurig de rijdingsrichting van alle voertuigtypen en ondersteunen het in-/uitrekenen van parkeerplaatsen voor gemengde voertuigen en industriële werven.
Industriële duurzaamheid: weers- en stofdichte behuizing, werktemperatuurbereik van -40°C tot +70°C en 95% niet-condenserende vochthoudendheid, geschikt voor buitenparkeerplaatsen, industriële werkplaatsen,en laaddoeken waar gemengde voertuigtypen worden gebruikt.
Ontwerp tegen interferentie: 4 stappen selecteerbare frequentie (20 ¢ 80 kHz voor een kanaal; 20 ¢ 100 kHz voor een dubbel kanaal) elimineert cross-talk met aangrenzende lussen of industriële apparatuur,het waarborgen van een stabiele detectie, zelfs in complexe omgevingen met meerdere voertuigbewegingen.
Eenvoudige configuratie en integratie: DIP-switchcontrole voor gevoeligheid, werkwijzen (aanwezigheid/puls/richting) en frequentie; handmatige resetknop voor snelle installatie.en toegangscontrolesystemen voor scenario's met gemengde voertuigen.
Real-time statusbewaking: LED-indicatoren voor stroom, detectie status en lusfouten (kortsluiting/open circuit), waarmee snel probleemoplossing kan worden uitgevoerd om de stilstand in gebieden met veel verkeer met gemengde voertuigen te minimaliseren.

Samenvatting van de technische specificaties

Parameter	Eenkanaal (LD100 / LD102)	Dual-channel (LD200 / LD202)
Stroomvoorziening	100-240 V wisselstroom of 12-24 V gelijkstroom	100-240 V wisselstroom of 12-24 V gelijkstroom
Detectiekanalen	1	2 Onafhankelijke kanalen
Compatibele voertuigen	Auto's, vrachtwagens, motorfietsen, vorkheftrucks enz.	Auto's, vrachtwagens, motorfietsen, vorkheftrucks enz.
Aanpassing van de gevoeligheid	16-niveau	8 niveaus per kanaal
Frequentie-selectie	4 stappen (20 ∼ 80 kHz)	4 stappen (20 ‰ 100 kHz)
Richtingsdetectie	Niet beschikbaar	Ja (3 modi, DIP-schakelaar configureerbaar)
Werktemperatuur	-40°C tot +70°C	-40°C tot +70°C
Vochtigheidsvertrouwen	Tot 95% RH (niet-condenserend)	Tot 95% RH (niet-condenserend)
Relais-uitgangen	2 (aanwezigheid + pols/fout)	2 (één per kanaal: COM + NO)
Reactietijd	10 ‰ 90 ms	10 ‰ 90 ms
Loop-inductieterrein	20 ‰ 2000 μH	20 ‰ 2000 μH per kanaal

Gids voor de installatie van een lus (optimalisatie van de compatibiliteit met meerdere voertuigen)

Loopomtrek	Aanbevolen draaddraaiingen	Geschikte voertuigtypen
3 ̊4 meter	6 bochten	Motorfietsen, compacte auto's
4 ̊6 meter	5 beurten	Auto's, kleine heftrucks
6 ̊10 meter	4 bochten	Vrachtwagens, middelgrote vorkheftrucks
10 ̊ 20 meter	3 beurten	Zware vrachtwagens, grote heftrucks
Meer dan 20 meter	2 bochten	Extrazware vrachtwagens, industriële voertuigen

Installatievermelding: Voor scenario's met gemengde voertuigen, selecteert u de lusomtrek op basis van het grootste voertuigtype; instelt u de gevoeligheid via DIP-schakelaars om de detectie van kleinere voertuigen te waarborgen.Draden met een sluiting van een sluiting met een snel openstaande epoxy om het verkeer van zware vrachtwagens en vorkheftrucks te weerstaanVoor de detectie van de richting met twee kanalen, installeer lussen met een afstand van 1 m langs het pad.

Ideale toepassingen (scenario's voor gemengde voertuigen)

Voorvallen van gebruik van één kanaal

Automatisering van industriële werkplaatspoorten (compatibel met vorkheftrucks en werknemerswagens)
Parkeerplaatsbeveiliging voor gemengde voertuigen (auto's, motorfietsen, kleine vrachtwagens)
Activatie van de deur van de laadplaats (vrachtwagens, vrachtwagens)
Toegangscontrole voor wooncomplexen (verscheidene particuliere voertuigen)

Gebruik van twee kanalen

Telling van de toegang/uitgang van industriële parken (vrachtwagens, vrachtwagens, personeelswagens)
Analyse van de verkeersstromen van het logistiekcentrum (leveringswagens, vorkheftrucks)
Bi-directionele beheersing van commerciële parkeerplaatsen (gemengde auto's, motorfietsen, SUV's)
Toegangscontrole voor voertuigen op de bouwplaats (zware vrachtwagens, bouwvoertuigen, personenauto's)

Waarom JUTAI-lusdetectoren kiezen voor detectie van gemengde voertuigen?

Universele voertuigcompatibiliteit: Speciaal gekalibreerd voor auto's, vrachtwagens, motorfietsen, vorkheftrucks en andere voertuigtypen, waardoor meerdere detectormodellen niet meer nodig zijn.
Aanpasbare gevoeligheidsprecision: De fijn instelbare instellingen zorgen voor een betrouwbare detectie van zowel kleine als grote voertuigen, waardoor valse triggers in gemengde verkeersomgevingen tot een minimum worden beperkt.
Industriële duurzaamheid: Robuuste behuizing en grote tolerantie voor het milieu, bestand tegen zwaar verkeer van vrachtwagens en vorkheftrucks, geschikt voor moeilijke industriële en buitenomgevingen.
15+ jaar ervaring: gespecialiseerd in voertuigdetectietechnologie, met rigoureuze tests voor compatibiliteit met verschillende voertuigtypen.
OEM/ODM-ondersteuning: Aanpasbare oplossingen voor specifieke projectvereisten voor gemengde voertuigen.
2 jaar garantie: Gesteund door een 2-jarige fabrikantgarantie en speciale technische ondersteuning.

Het juiste model kiezen

KiesEén kanaaldetectoren voor het detecteren van gemengde voertuigen in één punt (bijv. werkplaatspoorten, kleine parkeerplaatsen).
KiesDubbelkanaaldetectoren voor richtingsdetectie van gemengde voertuigen, het tellen van de toegangs-/uitgang of toegangscontrole voor meerdere rijstroken (bijv. industriële parken, logistieke centra).

Bestel nu.

Neem vandaag nog contact met ons op om gratis monsters aan te vragen, aangepaste offertes te krijgen of technische details te raadplegen voor uw project voor detectie van gemengde voertuigen.,universele compatibiliteit voor auto's, vrachtwagens, motorfietsen, vorkheftrucks en meer.

Een- en dubbelkanaallusdetector compatibel met auto's vrachtwagens motorfietsen vorkheftrucks 1

Een- en dubbelkanaallusdetector compatibel met auto's vrachtwagens motorfietsen vorkheftrucks 2

Een- en dubbelkanaallusdetector compatibel met auto's vrachtwagens motorfietsen vorkheftrucks 3

Verbindingen

Indicatoren en schakelaars:

Power LED (RED): Verlicht om "Power ON" aan te geven.
CH1-detectie-LED:
- Steady On: Toont voertuigdetectie aan.
- Langzaam knipperen: duidt op een kortsluiting of onvoldoende draaien na de lus.
- Snel knipperen: geeft aan dat er een open kring loopt of dat er na de lus overmatige draaien zijn.
CH2-detectie-LED:
- Steady On: Toont voertuigdetectie aan.
- Langzaam knipperen: duidt op een kortsluiting of onvoldoende draaien na de lus.
- Snel knipperen: geeft aan dat er een open kring loopt of dat er na de lus overmatige draaien zijn.

Selectie van de gevoeligheid:

Gevoeligheid en frequentieaanpassing worden vergemakkelijkt door middel van een 7-richtings- en 10-richtings-switchinstellingen.
Gebruikers kunnen kiezen uit 8 verschillende gevoeligheidsinstellingen door de plaatsen van de schakelaar volgens de bijgeleverde tabellen in te stellen.
Diepschakelaars 6, 7 en 8 regelen de CH1-gevoeligheid, variërend van 0,8 (minste gevoelig) tot 0,015 (meest gevoelig).
De dipschakelaars 3, 4 en 5 regelen de CH2-gevoeligheid, variërend van 0,8 (de minst gevoelige) tot 0,015 (de meest gevoelige).

3. Schakelaar 1=S1 : Kanal 1 Loop Functie Selectie (10-weg dip schakelaar)

(1) ((Switch 1) DIP 1 & DIP 2 speciale gevoeligheidstoename voor beide aanhangwagens (beide kanalen).

(2)(Schakelaar 1=S1) D3, D4, D5 en (Schakelaar 2=S2) D1, D2 Speciale instellingsfuncties (modus1, 2, 3 richtingsdetectie. modus 4, 5, 6 Normale modus, twee lusdetectie gescheiden)

(3)(Schakelaar 1=S1) D6 & D7 & D8 en (Schakelaar 2=S2) D3 & D4 & D5 Instelling van CH1- en CH2-gevoeligheidsselectie (keuzes op acht niveaus).

(4)(Schakelaar 1=S1) D9 & D10 en (Schakelaar2=S2) D6, D7 Instellingsfrequentie (20 K tot 100 KHz).

* Resetknop: Let op: De LD-200 moet elke keer opnieuw worden ingesteld wanneer de dipschakelaars worden gewijzigd.

Installatievoorzieningen en probleemoplossing:

De grootte van de spoel en de inbedingsrichtlijnen zijn zoals weergegeven in het diagram aan de rechterkant.
Het wordt aanbevolen om voor de inductie spoel ferromagnetische draden te gebruiken met een totale lengte van maximaal 500 meter.
De snijgrootte van de spoel moet een rechthoek zijn met een lengte van 1,0 tot 2,0 meter en een breedte van 0,8 tot 1,2 meter, waarbij zo veel mogelijk rechte hoeken bij de hoeken worden vermeden.
Aanbevolen installatie-overzicht van typische basisspiraaldraaien:

Bij de installatie moet de stekker en het stopcontact van het product in verticale richting staan

Toepassing

De JUTAI LD200/202 dubbelkanaal voertuiglusdetectorserie, uitgerust met richtingherkenningsfunctie, is ideaal voor talrijke enkelkanaalscenario's voor in- en uitgang.Wanneer geïntegreerd met de JUTAI One-door controller (model: AC-11), JUTAI-poortbarrière (model: BR-110) en JUTAI-langeafstands-RFID-lezer (model: PUHF-9), samen met hoogtemperatuurresistente lusspellen (model: JTHT-11),het vormt een naadloze oplossing voor toegangscontrolesystemen met een enkelkanaal.

Het werkingsprincipe is als volgt:

Inschrijvingsproces:
- Wanneer een auto de buurt of de parkeerplaats binnenkomt, worden de twee lusspellen tegelijkertijd ingedrukt.
- De JUTAI Double Channel Loop Detector (LD-200/202) activeert de UHF-lezer aan de ingang.
- De UHF-lezer leest de kaart-ID en stuurt deze via Wiegand-uitgang naar de controller (AC-11).
- De controller verifieert de geldigheid van de ID en geeft een relaissignaal om de poortbarrière te openen.
- De auto komt in de gemeenschap of op de parkeerplaats en als hij de barrière passeert, daalt de barrièrearm automatisch.
- De JUTAI Single Channel Loop Detector (LD-100/102) zorgt tijdens dit proces voor veiligheid en anti-smashingfunctionaliteit.
Uitgangsproces:
- Als een auto de buurt of de parkeerplaats verlaat, passeert ze een UHF-lezer.
- De LD-200/LD-202 activeert de UHF-lezer, die de kaart leest en de ID naar de controller stuurt.
- De controller verifieert de geldigheid van de ID en geeft een relaissignaal om de poortbarrière te openen zodat de auto kan vertrekken.
- Als de auto door de barrière gaat, daalt de barrièrearm automatisch.
- De LD-100/102 biedt tijdens dit proces veiligheid en anti-schudfunctionaliteit.
Richtingsherkenning:
- De richtingherkenningsfunctie van de LD-200/LD-202 zorgt ervoor dat de dubbelkanaallusdetector het signaal niet opnieuw activeert wanneer de auto langs een andere UHF-lezer gaat.waarbij alleen de in- of uitgangsgegevens in het systeem worden opgenomen.

De JUTAI LD-200/202 Double Channel Loop Detector kan ook functioneren als twee onafhankelijke enkelkanaalslusdetectoren.waarbij zowel bij de ingang als bij de uitgang één barrière en één langeafstandslezer aanwezig zijn.

In deze opstelling wordt één lusspiraal gebruikt om de lezer te activeren en de kaart te lezen, terwijl de andere lusspiraal is gewijd aan de barrière's anti-smashing functie.Door de LD-200/202 te gebruiken als twee onafhankelijke lusdetectorenDeze opstelling vermindert een deel van de hardware kosten die verbonden zijn aan het gebruik van afzonderlijke detectoren voor elke functie.

Deze functionaliteit wordt bereikt door de functie van de onafhankelijke werkstand van de LD-200/202 in te schakelen, waardoor deze in deze dubbele capaciteit effectief kan werken.
