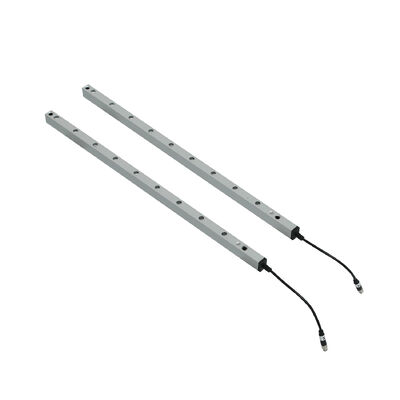

The JUTAI CL Series Safety Light Curtain emerges as a specialized protective sensing solution engineered to safeguard personnel and preserve operational safety across industrial and commercial scenarios—with a sharp focus on industrial automatic doors and garage doorsDe waterdichte en stofdichte IP67-structuur, gecombineerd met betrouwbare detectietechnologie, vormt een onzichtbaar beschermend raster dat onmiddellijk reageert op onverwachte indringingen.het voorkomen van knijpongevallen, schade aan apparatuur en veiligheidsrisico's in een omgeving met veel verkeer.
Deze productfamilie biedt een breed scala aan modellen met verschillende lengtes en balkconfiguraties, afgestemd op de afmetingen van verschillende deurtypen en specifieke veiligheidsvereisten.Van compacte 500 mm-eenheden voor kleine garagedeuren tot grootschalige 2500 mm-systemen voor industriële automatische deuren, elk lichtgordijn is gebouwd voor langdurige duurzaamheid, nauwkeurige detectie,en een soepele integratie met bestaande deurbeheersystemen, waardoor compatibiliteitsproblemen voor retrofits of nieuwe installaties worden weggenomen.
De CL-serie bestaat uit negen modellen, met twee balkenconfiguraties (8 balken en 16 balken) en vijf lengteopties om het volledige spectrum van industriële en garagedeurtoepassingen te dekken:
* Het werkelijke detectiereik kan variëren op basis van omgevingsomstandigheden zoals blootstelling aan zonlicht, stof of vochtigheid.
Gecertificeerd IP67 waterdicht en stofdicht, het lichtgordijn is uitstekend in ruwe deuromgevingen bestand tegen regen, spatjes, zwaar stof en industrieel puin.De hermetisch afgesloten aluminiumbuis is bestand tegen tijdelijke onderdompeling in water en intense stofophoping, die een onwrikbare prestatie garanderen voor buitendeuren, stoffige automatische deuren voor magazijnen of vochtige winkelingangen.
Betrouwbaar in een bereik van -20°C tot +60°C, met gespecialiseerde modellen die beschikbaar zijn voor extreme lage temperaturen tot -25°C. Deze veelzijdigheid maakt het ideaal voor automatische deuren voor koelruimte,buitengaragedeuren die aan seizoensfluctuaties zijn blootgesteld, en industriële deuren in installaties met variabele temperatuur.
- Normale modus: Biedt volledige dekking bescherming over het hele detectiegebied, waardoor de deur onmiddellijk wordt omgedraaid of stopt wanneer een balk wordt onderbroken.Ideaal voor industriële automatische deuren met veel verkeer, waarbij personeel of voorwerpen per ongeluk de deur kunnen betreden.
- Blankingsmodus: Geschikt voor installaties met deuren tussen de deuren, waarbij een opeenvolgende blokkering van de balk tijdens het normaal sluiten van de deur wordt verwacht.Deze modus elimineert valse alarmen en behoudt tegelijkertijd de bescherming tegen ongewenste inbraak..
Met een straalverdeling van 100 mm kan het lichtgordijn voorwerpen van slechts 50 mm detecteren, zodat geen enkel potentieel gevaar wordt over het hoofd gezien.verhinderen dat deuren op handen sluiten, ledematen of kleine voorwerpen in de buurt van industriële automatische deuren en garagedeuren.
Het product is CE-gecertificeerd en voldoet aan de EN 61496-normen voor de veiligheid van machines. Het product voldoet aan de internationale veiligheidsvoorschriften die betrouwbaarheid en naleving garanderen voor wereldwijde inzet.of het nu gaat om commerciële garagedeuren of industriële faciliteiten die grensoverschrijdend werken.
Het lichtgordijn heeft een laag stroomverbruik (≤ 4 W) en vermindert de operationele kosten op lange termijn en de milieueffecten zonder afbreuk te doen aan de prestaties.Dit energiebesparende ontwerp is ideaal voor 24/7 werking van industriële automatische deuren en vaak gebruikte garagedeuren.
Het product is uitgerust met standaard 5-polige mannelijke M8-aansluitingen en verstelbare bevestigingsbeugels en vereenvoudigt de installatie op verschillende types deuren.Het systeem kan naadloos worden geïntegreerd met de meeste deurbedieningspanelen, waardoor de installatietijd voor zowel nieuwe installaties als retrofits wordt beperkt..
LED-indicatoren op zowel de zender als de ontvanger zorgen voor duidelijke realtime feedback:
- Transmitter: stabiel blauw licht (normale werking), snel knipperend rood licht (spanningsonregelmatigheid: < 9 V of > 28 V).
- Ontvanger: stabiel rood licht (straal geblokkeerd/inbreuk gedetecteerd), stabiel blauw licht (geen obstakel), knipperend blauw licht (afstemming vereist na eerste aansturing).
Dit maakt snelle probleemoplossing mogelijk en zorgt ervoor dat operators eenvoudig de status van het systeem kunnen controleren.
- Hoge snelheidsdeuren: maakt het mogelijk om snel sluitende deuren in productie-installaties, distributiecentra en logistieke hubs onmiddellijk te stoppen of om te draaien, waardoor knijpen tijdens snelle operaties wordt voorkomen.
- Rolluikdeuren: Beschermt tegen gevangenschap in pakhuizen, achtergangen van winkels en industriële faciliteiten waar vaak deuren worden gebruikt.
- Afdelingsdeuren: zorgt voor veiligheidsbewaking van grote industriële deuren in fabrieken en magazijnen, met betrouwbare detectie van grote openingen.
- Koelopslagdeuren: Biedt consistente prestaties bij lage temperaturen en hoge luchtvochtigheid en voorkomt dat de deur voor personeel of apparatuur wordt gesloten.
- Branddeuren: zorgt voor een veilige automatische sluiting in noodsituaties zonder dat het personeel in de buurt van de deur in gevaar komt.
- Commerciële garagedeuren: Biedt klembescherming voor laaddocks, parkeergarages en bedrijfsingangen met veel voertuig- en voetgangersverkeer.
- Garagedeuren voor woningen: Beschermt gezinnen, huisdieren en eigendommen door te voorkomen dat de deur op mensen of voorwerpen in de oprit sluit.
- Voedselverwerkingsinstallaties: bestand tegen wasprocedures en hoge luchtvochtigheid voor automatische deuren in productiegebieden.
- Warehouse- en logistieke centra: Beschermt personeel en apparatuur in de buurt van deuren van geautomatiseerde opslag- en ophaalsystemen.
- Vervaardiging van auto's: Beschermt werknemers in de buurt van automatische deuren van de assemblagelijn en voertuigintrede/uitgangspunten.
De CL-serie Safety Light Curtain heeft een gebruiksvriendelijke installatie op maat van de deurtoepassingen:
- Flexible montageopties voor verticale installatie op deurframes (compatibel met industriële automatische deuren en garagedeuren).
- Eenvoudig uitlijningsproces geleid door LED-indicatoren die zorgen voor een precieze positionering van de zender en de ontvanger.
- Kleurcodificeerde kabels voor eenvoudige bedrading van deurbesturingssystemen, met duidelijke waarschuwingen om beschadiging te voorkomen (NO/NC mag niet worden aangesloten op positieve stroomtoevoerterminals).
- Configureerbare NO/NC-uitgangsmodus via eenvoudige installatieprocedures, die zich aanpassen aan verschillende deurbesturingsvereisten.
- Activatie van de blanke modus voor deurscherm-scenario's, waardoor valse alarmen tijdens normaal sluiten van de deur worden vermeden.
Het systeem biedt uitgebreide diagnostische mogelijkheden om veel voorkomende deurproblemen op te lossen:
- Langzaam knipperende lichten na aanschakeling: de zender en de ontvanger moeten opnieuw worden uitgelijnd om de straal goed te kunnen uitlijnen.
- Rapid knipperend rood licht (zender): Controleer de stroomtoevoerspanning (zorg ervoor dat deze binnen 9V-28V ligt).
- Lichtgordijn normaal, maar geen anti-klemwerking: controleer de bedrading op fouten.
- Niet in staat om in de blokkeringsmodus te komen: Zorg ervoor dat er geen lichtlekkage ontstaat tijdens de afdaling van de deur en dat de deur of obstakel voldoet aan de minimale doorlopende blokkeringsafstand.
Routinematig onderhoud is eenvoudig:
- Veeg optische lenzen af met een droge, zachte doek om stof of vuil te verwijderen.
- Controleer periodiek de uitlijning, vooral na onderhoud van de deur.
- Verbind de kabels ver van hoogspannings- of hoogstroomleiders om storingen te voorkomen.
- Vermijd het buigen of draaien van kabels en bescherm de ontvanger tegen direct zonlicht om te voorkomen dat er valse triggers ontstaan.
- Ontwerp voor een specifieke deur: ontworpen om tegemoet te komen aan de unieke veiligheidsbehoeften van industriële automatische deuren en garagedeuren, met twee modi om vals alarm te voorkomen.
- Robuuste duurzaamheid: IP67-bescherming en aluminiumhousing zorgen voor een lange levensduur in ruwe deuromgevingen, buiten, stoffig of vochtig.
- Wereldwijde naleving: Voldoet aan internationale veiligheidsnormen en is geschikt voor wereldwijde inzet in commerciële en industriële omgevingen.
- Gemakkelijke integratie: Compatibel met de meeste bestaande deurbesturingssystemen, waardoor de installatietijd en de kosten worden verkort.
- Aanpassingsopties: 9 standaardmodellen plus gespecialiseerde lage-temperatuurversies voor elke deurgrootte of omgeving.
- Toegewijde steun: Alomvattende technische bijstand, met inbegrip van installatiegids en probleemoplossing voor specifieke deurtoepassingen.
De CL-serie Safety Light Curtain is verkrijgbaar in 9 standaardmodellen, met opties voor 8- of 16-balkconfiguraties en lengtes van 500 mm tot 2500 mm.Voor maatwerkvereisten zoals extreme temperatuurbestendigheid of gespecialiseerde deurintegratie neem contact op met ons verkoopteam met uw aanvraaggegevens.
- Transmitter-eenheid
- Receiver-eenheid
- Montagebeugels en -apparatuur
- Verbindingskabels (zender: 8m; ontvanger: 4m)
- Gebruikershandleiding en installatiegids
Voor productspecificaties, prijzen, monsters of technisch advies kunt u contact opnemen met:
Bescherm uw industriële automatische deuren en garagedeuren met JUTAI's IP67 waterdicht veiligheids lichtgordijn betrouwbare bescherming die zich aanpast aan uw unieke behoeften.het waarborgen van veiligheid en naleving voor de komende jaren.
