Hoogprecisie veiligheidslichtgordijnsensor voor automatische deuren en veiligheid op het laaddock

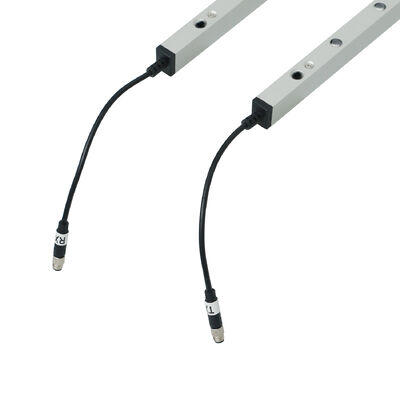

  • High Precision Safety Light Curtain Sensor for Automatic Doors and Loading Dock Safety
  • High Precision Safety Light Curtain Sensor for Automatic Doors and Loading Dock Safety
Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer CL20-8L
Document CL05-8L User Manual.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
IP-beoordeling IP67 Functie Blanking
Detectieafstand 8m Materiaal Aluminiumlegering
Functie Corrosiebestendig Vermogensspanning DC12-24V
Bedrijfstemperatuur -20 ~ 60 ℃ Bedrijfsstroom <50ma>
Uitvoer No/Nc, COM Werkende stroom < 20 mA@DC12V
Specificatie 2000*21*15 mm
Markeren

IP67 veiligheidslicht gordijn sensor

,

automatisch deurlichtgordijn

,

veiligheidssensor voor het laadstation
Laat een bericht achter
Productomschrijving



Productbeschrijving


Hoogprecisie veiligheidslichtgordijnsensor voor automatische deuren en veiligheid op het laaddock 0


Hoogprecisie veiligheidslichtgordijnsensor voor automatische deuren en veiligheid op het laaddock

De JUTAI CL20-8L High Precision Safety Light Curtain Sensor is een professioneel beschermingsapparaat dat is ontworpen om een betrouwbare veiligheidsdetectie te leveren voor automatische deuren en laaddockomgevingen.Door een onzichtbaar raster van 8 lichtstralen te vormen tussen de zender en de ontvanger, het bereikt een nauwkeurige intruderingsdetectie die onmiddellijk veiligheidsreacties (zoals deuromdraaien of stoppen) uitlokt wanneer mensen, apparatuur of voorwerpen de balken onderbreken.Dit zorgt voor een uitgebreide bescherming tegen knijpen., verplettering of botsingsongevallen bij automatische deuren met veel verkeer en drukke laaddocks.
De sensor is vervaardigd met een aluminiumlegering en IP67 waterdichte/stofdichte bescherming.en mechanische slijtageHet hoge precisie van het ontwerp en de intuïtieve werking maken het een onmisbaar veiligheidscomponent voor magazijnen, fabrieken en logistieke centra die afhankelijk zijn van automatische deuren en laaddockoperaties.

Kernkenmerken voor nauwkeurigheid en veiligheid

1. Hoge precisie detectie

De sensor is uitgerust met 8 fotocellen en een maximale beschermingshoogte van 1729 mm.Het gevoelige detectie-ontwerp zorgt voor nauwkeurige identificatie van personen en objecten, waardoor de veiligheid van de blindspots wordt geëlimineerd en de ongevallenrisico's in een snelle logistieke omgeving worden beperkt tot een minimum.

2. IP67 Robuuste duurzaamheid

De verzegelde aluminiumhousing heeft een beschermingscategorie van IP67, bestand tegen stofophoping, onderdompeling in water en industriële verontreinigingen.vochtige opslagplaatsen, of stoffige fabrieksgebouwen voor automatische deuren, ideaal voor langdurig gebruik onder veeleisende omstandigheden.

3. Blankingsmodus voor praktische toepassing

Deze modus is geoptimaliseerd voor automatische deuropeningen en laaddoorkonfiguratie.wanneer een opeenvolgende blokkade van de lichtstralen tijdens het normaal sluiten van de deur wordt verwacht, waarbij valse alarmen worden vermeden en tegelijkertijd volledige bescherming tegen ongewenste binnendringen wordt behouden..

4. Aanpasbaarheid aan grote temperaturen

met een vermogen van meer dan 50 W,De sensor presteert consistent in temperatuurvariabele omgevingen, van automatische koelopslagdeuren tot buitenladingsdocks die worden blootgesteld aan seizoensfluctuaties, zonder afbreuk te doen aan de detectieprecisie.

5. Snelle reactie op dynamische scenario's

De sensor is afgestemd op de snelle werking van automatische deuren en de dynamische activiteit van laaddocks en reageert onmiddellijk op onderbrekingen van de straal.het voorkomen van ongevallen, zelfs wanneer personeel of vorkheftrucks snel in de buurt van deuren bewegen.

6. Intuïtieve LED-statusbewaking

Doorzichtige LED-indicatoren op zowel zender als ontvanger zorgen voor realtime operationele feedback voor snelle probleemoplossing:
  • Transmitter: stabiel blauw licht (normale werking), snel knipperend rood licht (spanningsonregelmatigheid: < 9 V of > 28 V).
  • Ontvanger: vast rood licht (straal geblokkeerd/inbreuk gedetecteerd), vast blauw licht (geen obstakel), knipperend blauw licht (afstemming vereist na eerste aansturing).

7Eenvoudige installatie en naadloze integratie

Uitgerust met standaardconnectoren (zender: 5-pool M8 mannetje; ontvanger: 4-pool M8 mannetje) en verstelbare bevestigingsbeugels,De sensor vereenvoudigt de installatie op automatische deurframes en laaddockconstructies. Kleurcodificeerde kabels (rood voor DC12-24V positief, zwart voor grond, groen voor NO/NC-uitgang) stroomlijnen de bedrading, waardoor compatibiliteit met de meeste deurbesturingssystemen en veiligheidsopstellingen op het laaddock wordt gewaarborgd.

Technische specificaties

Parameter Specificatie
Werkspanning DC12-24V
Werkstroom Transmitter < 65mA @ DC12V; ontvanger < 20mA @ DC12V
Configuratie van de output NO/NC-relay-uitgang (configureerbaar)
Beschermingscategorie IP67 (stofdicht en waterdicht)
Huismateriaal Aluminiumlegering
Operatiebereik 1-8 meter (zender naar ontvanger)
Maximale beschermingshoogte 1729 mm
Aantal fotocellen 8
Kabellengte Verzender 8m; ontvanger 4m
Type aansluiting Transmitter: 5-pool M8 man; Receiver: 4-pool M8 man
Werktemperatuur -20°C ~ +60°C
LED-statusindicatoren Transmitter (blauw/rood); Receiver (rood/blauw)

Primaire toepassingen

  • Automatische deuren: Bescherming tegen knijpen en binnendringen voor industriële automatische deuren, rolluiken, hogesnelheidsdeuren en commerciële automatische ingangen in magazijnen, fabrieken en logistieke centra.
  • Laadplaatsen: Veiligheidsbewaking van de deuren van de laadplaats, om te voorkomen dat personeel of uitrusting tijdens het laden/ontladen van vrachtwagens tussen de sluiting van de deuren wordt gevangen.
  • Koelopslagfaciliteiten: Betrouwbare prestaties in lage temperatuuromgevingen, beveiliging van automatische deuren naar koel- of vriezerruimtes.
  • Workshop ingangen: Bescherming van automatische deuren tussen productielijnen, om de veiligheid te waarborgen van personeel dat tussen fabriekszones beweegt.

Probleemoplossing en gebruiksrichtlijnen

Foutverschijnselen Oplossingen
Langzaam knipperende lichten na aanschakeling De zender en de ontvanger zijn verkeerd uitgelijnd; opnieuw instellen om een precieze uitlijning van de straal te garanderen (kritisch voor trillingen op het laadstation of verschuivingen van het deurframe).
Rood licht flitsend snel (zendpunt) Spanning buiten het bereik van 9V-28V; controleer en stabiliseer de voeding (algemeen in industriële elektrische systemen met hoge belastingvraag).
Lichte gordijn normaal maar geen anti-knijpen actie Bedradingsfout; controleer verbindingen (vermijd het aansluiten van NO/NC op de positieve aansluiting van de voedingsbron om schade aan de optische relais te voorkomen).
Niet in staat om in de blanke modus te gaan 1. lichtlekken tijdens de afdaling van de deur veroorzaken discontinuïte blokkering van de balk. 2. de onderste balk geblokkeerd door stof of afval van het laadstation.De deur/obstructie voldoet niet aan de minimale doorlopende blokkeringsafstand.

Gebruik Voorzorgsmaatregelen

  • Houd de kabels ver weg van hoogspanningsleiders, heftrucks en laadmachines om schade te voorkomen.
  • Veeg de zender- en ontvangerlenzen regelmatig af met een droge, zachte doek om stof, puin of vuil van het laadstation te verwijderen, zodat de detectie nauwkeurig is.
  • Buig of draai de sensor of kabels niet en vermijd direct zonlicht of infraroodlichtbronnen die op de ontvanger schijnen (algemeen bij de verlichting van het laadstation).
  • Zorg ervoor dat de deur of belemmering die wordt gebruikt voor de Blanking-modus voldoet aan de vereiste minimale doorlopende blokkeringsafstand.
  • Vermijd het krabben van de infraroodlenzen, omdat dit de detectievermogen kan verminderen.

Waarom JUTAI CL20-8L Safety Light Curtain Sensor kiezen?

  • Hoge precisie detectie: Geschikt voor de veiligheidsbehoeften van automatische deuren en laaddocks, met betrouwbare identificatie van personen en voorwerpen.
  • Robuuste betrouwbaarheid: IP67-bescherming en aluminiumhousing weerstaan de harde omstandigheden van laaddocks en industriële omgevingen.
  • Praktische blankeerstand: Vermijdt valse alarmen tijdens normale deurwerking, waardoor veiligheid en operationele efficiëntie in evenwicht worden gebracht.
  • Eenvoudige inzetEenvoudige installatie, intuïtieve statusbewaking en naadloze integratie met bestaande besturingssystemen, waardoor stilstandstijden tot een minimum worden beperkt.
  • Veelzijdige aanpassingsvermogen: Een breed temperatuurbereik en de compatibiliteit met verschillende automatische deurtypen maken het geschikt voor verschillende installaties op het laadstation en in de fabriek.
Voor meer informatie over technische ondersteuning, aanpassingsmogelijkheden of vrachtverzoeken, bezoek onze officiële website:De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:
