Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie

  • Safety Light Grid for Rolling Doors and High Speed Doors with Blanking Mode Function
  • Safety Light Grid for Rolling Doors and High Speed Doors with Blanking Mode Function
Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer CL20-8L
Document CL05-8L User Manual.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand
Productdetails
IP-beoordeling IP67 Functie Blanking
Detectieafstand 8m Materiaal Aluminiumlegering
Functie Corrosiebestendig Vermogensspanning DC12-24V
Bedrijfstemperatuur -20 ~ 60 ℃ Bedrijfsstroom <50ma>
Uitvoer No/Nc, COM Werkende stroom < 20 mA@DC12V
Specificatie 2000*21*15 mm
Markeren

Veiligheidsverlichtingsnet voor roldeuren

,

ip67 blinkend lichtgordijn

,

Hoge snelheidsdeursbeveiligingsrooster
Laat een bericht achter
Productomschrijving



Productbeschrijving


Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie 0


Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie

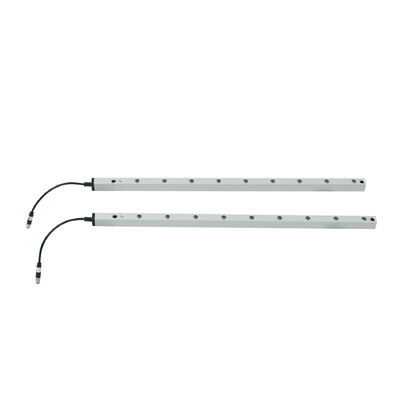

JUTAI CL20-8L Safety Light Grid is een gespecialiseerd beschermingsapparaat voor roldeuren en hogesnelheidsdeuren, met Blanking Mode om valse alarmen te voorkomen.onmiddellijk veiligheidsresponsen activeren (deur omdraaien/stoppen) bij binnendringenMet IP67-bescherming en een robuuste aluminiumbuis is het duurzaam in ruwe omgevingen.

Kernspecificaties (parametertabel)

Parameter Specificatie
Werkspanning DC12-24V
Werkstroom Transmitter < 65mA @ DC12V; ontvanger < 20mA @ DC12V
Configuratie van de output NO/NC-relay-uitgang (configureerbaar)
Beschermingscategorie IP67 (stofdicht en waterdicht)
Huismateriaal Aluminiumlegering
Operatiebereik 1-8 meter (zender naar ontvanger)
Maximale beschermingshoogte 1729 mm
Aantal fotocellen 8
Kabellengte Verzender 8m; ontvanger 4m
Type aansluiting Transmitter: 5-pool M8 man; Receiver: 4-pool M8 man
Werktemperatuur -20°C ~ +60°C
Speciale functie Blankingsmodus (het blokkeren van het eerste kanaal zonder trigger)
LED-statusindicatoren Transmitter: Blauw (normaal), Rood (spanningsonregelmatigheid); Receiver: Rood (geblokkeerd), Blauw (ongeblokkeerd), Flitsend Blauw (verkeerde uitlijning)

Belangrijkste kenmerken

  • Blankingsmodus: Vermijdt vals alarm bij normaal sluiten van de deur, aangepast aan rollende/hoge snelheid deuropeningen.
  • Snelle reactie: overeenkomt met de werking van de hogesnelheidsdeur, waardoor onmiddellijke veiligheidsacties worden uitgevoerd om ongevallen te voorkomen.
  • IP67 Duurzaamheid: bestand tegen water, stof en industriële verontreinigende stoffen voor gebruik in buitenruimte/harde omgevingen.
  • Uitgebreide dekking: 1729 mm beschermingshoogte elimineert blindspots voor grote deuropeningen.
  • Gemakkelijke integratie: Standaardconnectoren en kleurenkabel (rood = stroom +, zwart = GND, groen = NO / NC) vereenvoudigen de bedrading.

Gids voor bedrading (tabel)

Component Kleur van de draad Functie
Transmitter/ontvanger Rood DC12-24V positieve voeding
Transmitter/ontvanger Zwart Ground (GND)
Ontvanger Groen NO/NC-uitgang (standaard NO)
Ontvanger Wit COM (gemeenschappelijke terminal)
Ontvanger Geel Configureerbare NC (via instelling van de blankingmodus)

Inrichting van de blanke modus (stappen)

  1. Energie op het apparaat.
  2. In 1 minuut, raak de ontvanger's groene draad aan de GND vijf keer (Rode licht knippert om te bevestigen).
  3. Gele draad schakelt over op NC-modus; Blanking-modus is geactiveerd.

Primaire toepassingen (hoofdpunten)

  • Roldeuren (industrieel, detailhandel, magazijn)
  • Hoge snelheidsdeuren (fabrieken, logistieke centra)
  • Deeltjes van rollende deuren (fabrieken, grote magazijnen)
  • Rollende deuren voor commerciële opslag

Probleemoplossing (tabel)

Foutverschijnselen Oplossingen
Langzaam knipperende lichten (aan) Verstel de zender en ontvanger voor een precieze uitlijning van de straal.
Snel knipperend rood licht (zender) Controleer de voeding (zorg ervoor dat de spanning 9V-28V is).
Geen anti-knijpen actie (licht raster normaal) Controleer de bedrading (vermijd het aansluiten van NO/NC op de positieve aansluiting van de voedingsbron).
Niet in staat om in de blanke modus te gaan 1. Fix lichtlekken tijdens de afdaling van de deur. 2. Clear puin blokkeren van de onderste balk. 3. Zorg ervoor dat de deur / obstructie voldoet aan minimale continue blokkering afstand.

Gebruiksvoorwaarden

  • Houd kabels uit de buurt van hoogspanningsleiders en deurmachines.
  • Veeg de lenzen regelmatig af met een droge, zachte doek om stof/afval te verwijderen.
  • Buig of draai het apparaat of de kabels niet; vermijd direct zonlicht op de ontvanger.
  • Vermijd het krabben van infraroodlenzen om de detectie nauwkeurigheid te behouden.
Voor meer informatie:De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:

Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie 1




Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie 2


Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie 3

Veiligheidsverlichtingsnet voor roldeuren en hogesnelheidsdeuren met leegstandsfunctie 4

Succesverhalen van klanten

1. Koudopslagreus: betrouwbare werking bij -25°C
"De sensor van JUTAI elimineerde stilstand in onze koelruimte. De IP67-classificatie verzekerde een betrouwbare werking zelfs bij -25°C".
Michael Chen, magazijnmanager.Toonaangevende leverancier van koelketenlogistiek

2Automobiele fabrikanten: naadloze integratie
"Door de dual - mode-functie kon de installatie naadloos worden geïntegreerd in onze bestaande infrastructuur".
Lisa Wang, veiligheidsingenieur.Wereldwijde autofabrikant

3Pharmaceutische fabriek: naleving en efficiëntie
"JUTAI's CE-gecertificeerde sensor voldoet aan onze veiligheidsnormen en vermindert de onderhoudskosten met 30%".
David Li, directeur van de fabriek,Internationale Farmaceutische Corporation

4E-commerce Warehouse: Ongevallenvrije activiteiten
"Na de installatie van JUTAI's 16-straal sensor, zagen we een 100% vermindering van conveyor-gerelateerde incidenten".
Sarah Zhang, veiligheidsfunctionaris.Top E-commerce Fulfillment Centrum

5Vervaardigers van zware machines: Verbeterde beveiliging van de gebruiker
"De snelle reactietijd van de sensor (<=20 ms) beschermde de werknemers tegen botsingen van robotarm tijdens hoge snelheid".
John Wu, Engineering Manager.Producent van industriële apparatuur

6Voedselverwerkingsinstallatie: Hygiënisch en duurzaam
"De IP67 aluminium behuizing is bestand tegen water in onze voedselverwerkingslijnen terwijl de nauwkeurigheid behouden blijft".
Emily Chen, Quality Assurance Manager.Global Food & Beverage Company

7Geautomatiseerd magazijn: AGV Navigation Safety
"De sensor van JUTAI verbeterde de botsingsafwijking van AGV's en verminderde de stilstand met 25%".
Kevin Liu, logistiek directeur.Automatische opslagoplossingen leverancier

8Brand- en veiligheidsleverancier: naleving van de branddeur
"De sensor zorgt ervoor dat branddeuren veilig sluiten zonder de veiligheid van het personeel in gevaar te brengen tijdens de oefeningen".
Jason Zhou, technisch hoofd,Brandbeschermingssystemen
