Veiligheidslicht-gordijnsensoren voor de bescherming van deuropeningen en de detectie van de veiligheid van personeel
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | CE |
| Modelnummer | CL20-8L |
| Document | CL05-8L User Manual.pdf |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Tekenfilm |
| Levertijd | 5 - 8 werkdagen |
| Betalingscondities | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Levering vermogen | 1000 stuks per maand |
Productdetails
| IP-classificatie | IP67 | Functie | Blanking |
|---|---|---|---|
| Afstand waarnemen | 8m | Materiaal | Aluminiumlegering |
| Functie | Corrosiebestendig | Vermogensspanning | DC12-24v |
| Bedrijfstemperatuur | -20 ~ 60 ℃ | Bedrijfsstroom | <50ma> |
| Uitvoer | No/Nc, COM | Werkende stroom | <20mA@DC12V-24V |
| Specificatie | 2000*21*15 mm | ||
| Markeren | ip67 veiligheidslichtgordijn,lichtsensor voor de beveiliging van de deurkloof,lichtgordijn voor het opsporen van de veiligheid van personeel |
||
Productomschrijving

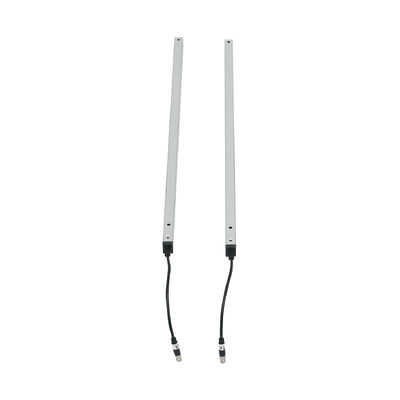

Veiligheidslichtgordijnsensoren voor de bescherming van de deuren en de detectie van de veiligheid van het personeel
Veiligheidslichtgordijn voor de bescherming van de deuren en het opsporen van de veiligheid van het personeel
JUTAI CL20-8L Safety Light Curtain is een professioneel beschermend detectieapparaat dat is ontworpen om de gevaren van de deurkloof aan te pakken en de veiligheid van het personeel te waarborgen.Het vormt een onzichtbaar 8-straal licht raster tussen de zender en de ontvanger, die onmiddellijk veiligheidsreacties activeert (bijv. deuromdraaien, stoppen) wanneer personeel, voorwerpen of uitrusting de deurkloof of het detectiegebied binnendringen.deuren met rolluikenHet is een zeer effectief hulpmiddel tegen knijpen, verpletteren en botsingen in commerciële en industriële omgevingen.
Kernspecificaties
| Parameter | Specificatie |
|---|---|
| Model | CL20-8L |
| Werkspanning | DC12-24V |
| Werkstroom | Verzender: < 65mA @ DC12V; ontvanger: < 20mA @ DC12V |
| Configuratie van de output | NO/NC-relaisuitgang (standaard NO, configureerbaar op NC) |
| Beschermingscategorie | IP67 (stofdicht + waterdicht) |
| Huismateriaal | Aluminiumlegering |
| Operatiebereik (sender tot ontvanger) | 1-8 m |
| Maximale beschermingshoogte | 1729 mm |
| Aantal fotocellen | 8 balken |
| Kabellengte | Zender: 8m, ontvanger: 4m. |
| Type aansluiting | Transmitter: 5-polige mannelijke M8-connector; Receiver: 5-polige mannelijke M8-connector |
| Werktemperatuur | -20°C ~ +60°C |
| Belangrijkste functie | De veiligheid van de deuren wordt gewaarborgd door de doorgangsscherming + de detectie van de veiligheid van het personeel + de blanking-modus (vals alarm) |
| LED-statusindicatoren | Transmitter: stabiel blauw (normale werking); snel knipperend rood (spanning < 9V of > 28V) Ontvanger: stabiel rood (object/personeel geblokkeerd); stabiel blauw (geen obstructie); knipperend blauw (eerste aansturing, misstelling van zender-ontvanger) |
Belangrijkste functies en voordelen
1Speciaal op het gebied van de beveiliging van deuren.
- Doelwitten voor de gevaren van deuropeningen: voorkomt het knijpen van handen, ledematen of voorwerpen in de opening tijdens het sluiten van de deur (ideaal voor rolluiken, snelle deuren en automatische deuren)
- Ondersteuning van de blanking-modus: blokkeert het eerste kanaal zonder veiligheidsresponsen te activeren, zich aan te passen aan de deurkloofstructuren en vermijdt vals alarm bij normale deurwerking
2. Betrouwbare detectie van personeelsveiligheid
- Volledige dekking van 8 lichtstralen: verwijdert blindpunten voor veiligheid in de deurzone en detecteert nauwkeurig personen of voorwerpen die de detectiezone binnengaan
- Onmiddellijke reactie: zorgt ervoor dat de deur onmiddellijk omkeert/stopt bij onderbreking van het lichtstraalstraal, waardoor er geen tijdsvertraging is voor scenario's met een hoog risico
3Duurzaam en aanpasbaar ontwerp
- IP67-bescherming: bestand tegen stof, spatten van water en tijdelijke onderdompeling, geschikt voor industriële omgevingen binnen en buiten
- Breed temperatuurbereik: werkt stabiel in lage temperatuur (-20°C) koelruimte of hoge temperatuur (+60°C) werkplaats
- Robuuste aluminiumlegeringshel: Weerstand tegen mechanische slijtage, trillingen en corrosie voor langdurig gebruik
4Eenvoudige installatie en configuratie
- Kleurgekodeerde bedrading: Vergemakkelijkt verbinding zonder professionele begeleiding
- Verstelbare montage: past bij verschillende deurframeconstructies, met duidelijke montagegatindicatoren voor snelle positionering
- Configureerbare uitgang: ondersteunt NO/NC schakelen via eenvoudige bediening om zich aan te passen aan verschillende deurbesturingssystemen
Gids voor bedrading
| Component | Kleur van de draad | Functie | Notities |
|---|---|---|---|
| Transmitter | Rood | DC12-24V positieve voeding | Sluit aan op de positieve aansluiting van de stroomvoorziening |
| Transmitter | Zwart | Ground (GND) | Sluit aan op de negatieve aansluiting van de voedingsbron |
| Transmitter | Groen | Reserve | Geen verbinding nodig bij basisgebruik |
| Transmitter | Geel | Reserve | Geen verbinding nodig bij basisgebruik |
| Transmitter | Wit | Reserve | Geen verbinding nodig bij basisgebruik |
| Ontvanger | Rood | DC12-24V positieve voeding | Hetzelfde als de zender stroomverbinding |
| Ontvanger | Zwart | Ground (GND) | Net als de grondverbinding van de zender. |
| Ontvanger | Groen | NO/NC-uitgang (standaard NO) | Sluit aan op de signaalinvoer van het deurbesturingssysteem |
| Ontvanger | Geel | Configureerbare NC | Activeren via Blankingsmodus-instelling |
| Ontvanger | Wit | COM (gemeenschappelijke terminal) | Matching terminal voor NO/NC-uitgang |
Blankingsmodus en NC-configuratie stappen
- Stroom aan het apparaat (zorg ervoor dat de bedrading correct is)
- Binnen 1 minuut van het aansteken, raak de ontvanger groene draad aan zijn GND (Zwarte draad) vijf keer
- Let op het knipperen van het rode licht van de ontvanger om de activering te bevestigen: de gele draad schakelt over op de NC-modus en de Blanking-modus is ingeschakeld
Toepassingsscenario's
- Automatische deuren (commerciële gebouwen, industriële werkplaatsen)
- Rolluiken (opslagplaatsen, winkels, logistieke centra)
- Snelle deuren (productielijnen, schoonruimtes, koelkamers)
- industriële toegangsdeuren (fabriekswerkplaatsen, laadplaatsen)
- Liftapparatuur deuren (liften, hydraulische liften met deurconstructies)
Probleemoplossing
| Foutverschijnselen | Mogelijke oorzaken | Oplossingen |
|---|---|---|
| Het blauwe licht van de ontvanger knippert na het inschakelen | Zender en ontvanger zijn verkeerd uitgelijnd. | Herstellen van de positie van beide eenheden om parallelle uitlijning te garanderen |
| Het rode licht van de zender knippert snel. | Elektrische spanning < 9 V of > 28 V | Controleer en stabiliseer de stroomvoorziening om aan de DC12-24V-vereisten te voldoen |
| Licht gordijn werkt normaal, maar de deur heeft geen anti-knijpen actie | Bedradingsfout (bijv. NO/NC aangesloten op positief vermogen) | Controleer de bedrading opnieuw tegen de bedradingsgids; vermijd het aansluiten van uitgangsterminals op de stroompositieve |
| Niet in staat om in de blankenmodus te gaan | 1Lichte lekken tijdens de afdaling van de deur 2De onderste balk is geblokkeerd door puin. 3De deur/obstructie voldoet niet aan de minimale doorlopende blokkeringsafstand. |
1. Fix de deur afdichting om lichtlekken te voorkomen 2- Er zit duidelijk puin in de straal. 3. Aanpassen van de deur of belemmering aan de vereisten van de continue blokkering afstand |
Gebruik en onderhoud
- Houd de aansluitkabels weg van hoogspannings-/hoge-stroomleiders om storingen of schade te voorkomen
- Veeg regelmatig de zend- of ontvangslenzen af met een droge, zachte doek om stof, olievlekken of condens te verwijderen (vermijd detectiefouten)
- Buig de kabels niet, draai ze niet of trek ze niet met kracht; krab de infraroodlenzen niet
- Vermijd dat direct zonlicht of andere infraroodlichtbronnen op de ontvanger schijnen (vermijd valse triggers)
- Zorg ervoor dat de deur of belemmering die wordt gebruikt voor de Blanking-modus voldoet aan de vereiste minimale continue blokkeringsafstand
