Professioneel veiligheidslichtgordijnsysteem voor materiaalbehandeling en automatische deurbeveiliging

Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer CL20-8L
Document CL05-8L User Manual.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand
Productdetails
IP-beoordeling IP67 Functie Blanking
Detectieafstand 8m Materiaal Aluminiumlegering
Functie Corrosiebestendig Vermogensspanning DC12-24V
Bedrijfstemperatuur -20 ~ 60 ℃ Bedrijfsstroom <50ma>
Uitvoer No/Nc, COM Werkende stroom <20mA@DC12V-24V
Specificatie 2000*21*15 mm
Markeren

IP67 veiligheidslichtgordijnsysteem

,

lichtgordijn voor materiaalbehandeling

,

veiligheidsgordijn voor automatische deuren

Laat een bericht achter
Productomschrijving



Productbeschrijving


Professioneel veiligheidslichtgordijnsysteem voor materiaalbehandeling en automatische deurbeveiliging 0


Professioneel veiligheidslichtgordijnsysteem voor materiaalbehandeling en veiligheid van automatische deuren

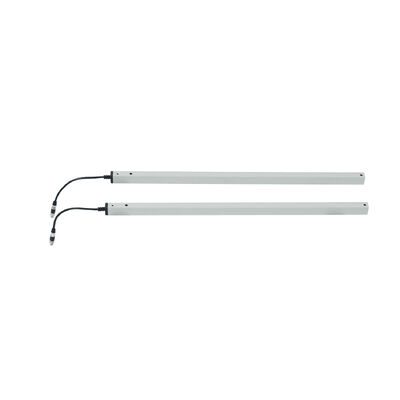

Het JUTAI CL20-8L professionele veiligheidslichtgordijnsysteem is een speciale beschermende sensoroplossing die is ontworpen voor materiaalbehandelingsscenario's en de veiligheid van automatische deuren. Het vormt een onzichtbaar beschermend raster van 8 stralen tussen de zender en de ontvanger, waardoor direct veiligheidsreacties worden geactiveerd (bijv. het stoppen van apparatuur, het omkeren van de deur) wanneer personeel, materialen of gereedschappen het detectiegebied binnendringen. Dit voorkomt effectief beknelling, verplettering of aanrijdingsongevallen in materiaalbehandelingsworkflows (transportbanden, AGV's, laaddocks) en automatische deuractiviteiten (snelle deuren, rolluiken), en dient als een cruciaal veiligheidscomponent in industriële en commerciële omgevingen.

Kernspecificaties (Gedetailleerde parametertabel)

Parameter Specificatie
Model CL20-8L
Werkspanning DC12-24V
Werkstroom Zender: <65mA @DC12V; Ontvanger: <20mA @DC12V
Uitgangsconfiguratie NO/NC relaisuitgang (standaard NO, configureerbaar naar NC); COM-aansluiting inbegrepen
Beschermingsgraad IP67 (stofdicht + waterdicht)
Behuizingsmateriaal Aluminiumlegering
Bedrijfsbereik (zender naar ontvanger) 1-8m
Maximale beschermingshoogte 1729mm
Aantal fotocellen 8 stralen
Kabellengte Zender: 8m; Ontvanger: 4m
Connectortype Zender: 5-polige M8 mannelijke connector; Ontvanger: 5-polige M8 mannelijke connector
Bedrijfstemperatuur -20°C ~ +60°C
Belangrijkste functie Veiligheidsbescherming voor materiaalbehandeling + anti-beknelling voor automatische deuren + Blanking-modus (anti-valse alarmen)
LED-statusindicatoren Zender: Constant blauw (normale werking); Snel knipperend rood (spanning <9V or>28V)

Ontvanger: Constant rood (object/personeel geblokkeerd); Constant blauw (geen obstakel); Knipperend blauw (eerste inschakeling, zender-ontvanger verkeerd uitgelijnd)

Belangrijkste functies en voordelen (duidelijke punten)

1. Veiligheidsbescherming voor materiaalbehandeling

  • Past zich aan dynamische workflows aan: Detecteert personeel of materialen in de buurt van transportbanden, AGV's of laaddocks, waardoor apparatuur wordt gestopt om aanrijdingen te voorkomen.
  • Brede dekking: 1729 mm beschermingshoogte dekt materiaaloverdrachtgebieden, waardoor gevaren door vallende goederen of onbedoelde indringing worden voorkomen.

2. Specialisatie in anti-beknelling voor automatische deuren

  • Richt zich op deurrisico's: Voorkomt beknelling van handen, ledematen of materialen tijdens het sluiten van automatische deuren (snelle deuren, rolluiken).
  • Blanking-modus: Blokkeert de eerste kanaal zonder veiligheidsreacties te activeren, past zich aan deurspiegels aan en voorkomt valse alarmen door normale deurwerking.

3. Robuuste en betrouwbare prestaties

  • IP67-bescherming: Bestand tegen stof, waterspatten en ruwe industriële omgevingen, geschikt voor materiaalbehandelingsgebieden met veel stof of vochtigheid.
  • Brede temperatuuraanpassing: Werkt stabiel in koude opslag met lage temperaturen of in werkplaatsen met hoge temperaturen (-20°C ~ +60°C).
  • Duurzame structuur: Aluminiumlegeringsbehuizing is bestand tegen mechanische slijtage, trillingen en corrosie van materiaalbehandelingsapparatuur.

4. Eenvoudige integratie en bediening

  • Kleurgecodeerde bedrading: Vereenvoudigt de aansluiting op besturingssystemen voor materiaalbehandeling en automatische deurpanelen (details in de bedradingsgids).
  • Intuïtieve LED-indicatoren: Maakt snelle statuscontroles mogelijk (normaal/geblokkeerd/verkeerd uitgelijnd/spanningsproblemen) zonder professionele tools.
  • Configureerbare uitgang: Ondersteunt NO/NC-schakeling via eenvoudige bediening om te voldoen aan verschillende vereisten van het besturingssysteem.

Bedradingsgids (gestandaardiseerde tabel)

Component Draadkleur Functie Opmerkingen
Zender Rood DC12-24V Positieve voeding Aansluiten op de positieve aansluiting van de voeding
Zender Zwart Massa (GND) Aansluiten op de negatieve aansluiting van de voeding
Zender Groen Reserve Niet nodig voor aansluiting bij basisgebruik
Zender Geel Reserve Niet nodig voor aansluiting bij basisgebruik
Zender Wit Reserve Niet nodig voor aansluiting bij basisgebruik
Ontvanger Rood DC12-24V Positieve voeding Hetzelfde als de voedingsaansluiting van de zender
Ontvanger Zwart Massa (GND) Hetzelfde als de massa-aansluiting van de zender
Ontvanger Groen NO/NC-uitgang (standaard NO) Aansluiten op de signaalingang van het materiaalbehandelings-/deurcontrolesysteem
Ontvanger Geel Configureerbare NC Activeren via Blanking-modus instelling
Ontvanger Wit COM (gemeenschappelijke aansluiting) Passende aansluiting voor NO/NC-uitgang

Kritische waarschuwing

  • Sluit de NO/NC-aansluitingen NIET aan op de positieve aansluiting van de voeding, aangezien dit de optische relais beschadigt.

Blanking-modus & NC-configuratiestappen

  1. Schakel het systeem in en bevestig de juiste bedrading.
  2. Raak binnen 1 minuut na het inschakelen de groene draad van de ontvanger vijf keer aan de GND (zwarte draad).
  3. Bekijk het knipperen van het rode lampje van de ontvanger om de activering te bevestigen: De gele draad schakelt naar de NC-modus en de Blanking-modus is ingeschakeld.

Toepassingsscenario's (gerichte lijst)

Materiaalbehandeling

  • Transportbandsystemen (laad-/lospunten, overslagstations)
  • Automatisch geleide voertuig (AGV)-paden
  • Laaddocks (materiaaloverdrachtdeuren)
  • Verpakkingslijnen (in de buurt van bewegende machines)
  • Toegangspunten voor magazijnopslag/ophalingssystemen

Automatische deuren

  • Snelle deuren (productielijnen, logistieke centra)
  • Rolluiken (magazijnen, achteringangen van winkels)
  • Industriële sectiedeuren (fabriekswerkplaatsen)
  • Deuren van koelopslag (materiaalopslagfaciliteiten)

Probleemoplossing (probleem-oplossingstabel)

Fout symptomen Mogelijke oorzaken Oplossingen
Het blauwe lampje van de ontvanger knippert na het inschakelen Zender en ontvanger zijn verkeerd uitgelijnd Pas de positie van beide eenheden opnieuw aan om een parallelle uitlijning te garanderen
Het rode lampje van de zender knippert snel Voedingsspanning <9V or>28V Controleer en stabiliseer de voeding om te voldoen aan de DC12-24V-vereisten
Lichtgordijn werkt normaal, maar geen veiligheidsactie (apparatuur/deur) Bedradingsfout Controleer de bedrading opnieuw aan de hand van de bedradingsgids; zorg ervoor dat NO/NC is aangesloten op de juiste signaalaansluiting
Kan de Blanking-modus niet activeren 1. Lichtlekkage tijdens het dalen van de deur

2. De onderste straal wordt geblokkeerd door puin/materialen

3. Deur/obstakel voldoet niet aan de minimale continue blokkeerafstand
1. Repareer de deurafdichting om lichtlekkage te voorkomen

2. Verwijder puin of materialen die de straal blokkeren

3. Pas de deur of het obstakel aan om te voldoen aan de vereisten voor continue blokkeerafstand

Gebruiks- en onderhoudswaarschuwingen (belangrijkste herinneringen)

  • Houd de verbindingskabels uit de buurt van hoogspannings-/hoogstroomgeleiders om interferentie of schade te voorkomen.
  • Veeg de lenzen van de zender/ontvanger regelmatig af met een droge, zachte doek om stof, materiaalresten of condensatie te verwijderen.
  • Buig, draai of trek niet krachtig aan de kabels; voorkom krassen op de infraroodlenzen.
  • Voorkom dat direct zonlicht of andere infraroodlichtbronnen op de ontvanger schijnen (voorkomt valse triggers).
  • Zorg ervoor dat de deur of het obstakel dat wordt gebruikt voor de Blanking-modus voldoet aan de vereiste voor de minimale continue blokkeerafstand.
Voor technische ondersteuning, maatwerk of bulkvragen, bezoek onze officiële website: https://www.accesssecuritysolution.com/
