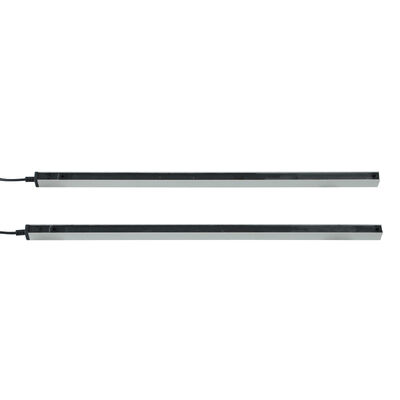

IP67-gegradeerde foto-elektrische barrière voor koelopslag en industriële hogesnelheidsdeuren

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	CL20-8L
Document	CL05-8L User Manual.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen	1000 stuks per maand

Productdetails

IP-beoordeling	IP67	Functie	Blanking
Detectieafstand	8m	Materiaal	Aluminiumlegering
Functie	Corrosiebestendig	Vermogensspanning	DC12-24V
Bedrijfstemperatuur	-20 ~ 60 ℃	Bedrijfsstroom	<50ma>
Uitvoer	No/Nc, COM	Werkende stroom	<20mA@DC12V-24V
Specificatie	20002115 mm
Markeren	IP67 foto-elektrische barrière voor koelopslag , industriële hogesnelheidsdeuren lichtgordijn , IP67-classificatie voor lichtgordine

Laat een bericht achter

Productomschrijving

IP67-gegradeerde foto-elektrische barrière voor koelopslag en industriële hogesnelheidsdeuren 0

IP67-geclassificeerde foto-elektrische barrière voor koelopslag & industriële snelle deuren

De JUTAI CL-serie foto-elektrische barrière is een professionele infraroodveiligheidsoplossing op maat gemaakt voor koelopslagomgevingen en industriële snelle deuren. Het projecteert een onzichtbaar raster van lichtstralen tussen de zender en ontvanger, waardoor direct veiligheidsreacties (deuromkering, apparatuurstop) worden geactiveerd bij inbraak—effectief omknelling, verplettering of aanrijdingsongelukken te voorkomen. Met IP67-bescherming, brede temperatuuraanpassing en dubbele operationele modi, levert het betrouwbare prestaties in de zware omstandigheden van koelopslagfaciliteiten en industriële deuren met veel verkeer.

Kernspecificaties (Gedetailleerde parametertabel)

Parameter	Specificatie
Modelserie	CL05, CL10, CL15, CL20, CL25 (met -8L/-16L achtervoegsel)
Beschermingshoogte	500 mm tot 2500 mm (afhankelijk van het model)
Aantal stralen	8 stralen of 16 stralen
Straalafstand	100 mm
Detectiebereik	Tot 8 m (zender naar ontvanger)
Detectieprecisie	Detecteert objecten zo klein als 50 mm
Reactietijd	≤20ms
Voeding	12-24VDC ±10%
Werkstroom	Zender: <65mA @DC12V; Ontvanger: <20mA @DC12V
Uitvoerconfiguratie	1 veiligheidsrelais (NO/NC selecteerbaar) + COM-aansluiting
Beschermingsklasse	IP67 (stofdicht + waterdicht)
Behuizingsmateriaal	Aluminiumlegering
Bedrijfstemperatuur	-20°C tot +60°C (uitgebreid bereik tot -25°C beschikbaar voor koelopslag)
Kabellengte	Zender: 8 m; Ontvanger: 4 m
Connectortype	5-polige M8 mannelijke connector (zender/ontvanger)
Veiligheidsnormen	CE-gecertificeerd, conform EN 61496-1/-2 principes
LED-indicatoren	Zender: Constant blauw (normaal), snel knipperend rood (spanning <9V or>28V) Ontvanger: Constant rood (geblokkeerd), constant blauw (ongeblokkeerd), knipperend blauw (verkeerde uitlijning)

Belangrijkste voordelen (gericht op koelopslag & snelle deuren)

1. IP67 Robuuste bescherming

Volledig stofdicht en bestand tegen tijdelijke onderdompeling in water, bestand tegen hogedrukreiniging, stof en vocht.
Ideaal voor koelopslagvochtigheid, industrieel stof en buiten geïnstalleerde snelle deuren.

2. Aanpasbaarheid aan koelopslag

Stabiele werking van -20°C tot +60°C; optioneel uitgebreid bereik voor extreme koelopslag (-25°C).
Bestand tegen condensatie en bevriezing, waardoor ononderbroken veiligheid wordt gegarandeerd in vriesruimtes en gekoelde magazijnen.

3. Dubbele operationele modi

Standaard beschermingsmodus: Bescherming over het volledige gebied—elke straalonderbreking activeert een onmiddellijke veiligheidsuitgang (perfect voor personeelsbescherming).
Blanking (Muting) modus: Maakt veilige doorgang van deurconstructies mogelijk zonder valse alarmen, op maat gemaakt voor de voorranden van snelle deuren.

4. Compatibiliteit met snelle deuren

≤20ms snelle reactietijd komt overeen met de operationele snelheid van snelle deuren, waardoor veiligheidsvertragingen worden geëlimineerd.
Meerdere lengte (500 mm–2500 mm) en straal (8/16) opties passen op verschillende maten snelle deuren.

5. Eenvoudige integratie & diagnose

Kleurgecodeerde kabels en 5-polige M8-connectoren vereenvoudigen de bedrading naar deurcontrollers of veiligheidsrelais.
Ingebouwde uitlijningshulpmiddelen en verstelbare beugels maken snelle installatie op verschillende deurframes mogelijk.
Visuele LED-indicatoren geven in één oogopslag de status van stroom, uitlijning en blokkering weer.

Bedradingsgids (Gestandaardiseerde tabel)

Component	Draadkleur	Functie	Opmerkingen
Zender	Rood	12-24VDC Positieve voeding	Aansluiten op de positieve aansluiting van de voeding
Zender	Zwart	Massa (GND)	Aansluiten op de negatieve aansluiting van de voeding
Zender	Groen/Geel/Wit	Reserve	Geen aansluiting vereist voor basisgebruik
Ontvanger	Rood	12-24VDC Positieve voeding	Hetzelfde als de zendervoedingsaansluiting
Ontvanger	Zwart	Massa (GND)	Hetzelfde als de zendermassa-aansluiting
Ontvanger	Groen	NO/NC Uitgang (Standaard NO)	Aansluiten op de signaalingang van het deurcontrolesysteem
Ontvanger	Geel	Configureerbare NC	Activeren via Blanking Mode-instelling
Ontvanger	Wit	COM (Gemeenschappelijke aansluiting)	Passende aansluiting voor NO/NC-uitgang

Kritieke waarschuwing

Sluit de NO/NC-aansluitingen NIET aan op de positieve aansluiting van de voeding—dit beschadigt het optische relais.

Stappen voor het activeren van de Blanking Mode

Schakel het apparaat in en bevestig de juiste bedrading.
Raak binnen 1 minuut na het inschakelen de groene draad van de ontvanger vijf keer aan de GND (zwarte draad).
Het rode lampje van de ontvanger knippert om de activering te bevestigen: de gele draad schakelt naar de NC-modus en de Blanking Mode is ingeschakeld.

Toepassingsscenario's (Gerichte lijst)

Koelopslag

Koelopslagdeuren, ingangen van vriesruimtes, toegangsdeuren van gekoelde magazijnen.
Deurovergangen voor materiaaltransport in faciliteiten met lage temperaturen.

Industriële snelle deuren

Snelle roldeuren, snelle draaideuren, industriële sectiedeuren.
Snelle deuren van logistieke centra, snelle deuren van productielijnen in fabrieken.

Andere industriële instellingen

Laaddokdeuren, geautomatiseerde magazijndeuren, deuren van voedselverwerkingsfabrieken.
Perimeterbewaking van machines (transportbanden, verpakkingsmachines) in de buurt van deuropeningen.

Probleemoplossing (Probleem-oplossingstabel)

Fout symptomen	Mogelijke oorzaken	Oplossingen
Het blauwe lampje van de ontvanger knippert (ingeschakeld)	Verkeerde uitlijning van zender en ontvanger	Pas de posities opnieuw aan om een parallelle uitlijning te garanderen
Het rode lampje van de zender knippert snel	Voedingsspanning <9V or>28V	Stabiliseer de voeding om te voldoen aan de vereisten van 12-24VDC ±10%
Lichtbarrière werkt, maar geen veiligheidsactie (deur/apparatuur)	Bedradingsfout	Controleer de bedrading opnieuw aan de hand van de gids; zorg ervoor dat NO/NC op de juiste besturingsaansluitingen is aangesloten
Kan de Blanking Mode niet activeren	1. Lichtlekkage tijdens het dalen van de deur 2. De onderste straal wordt geblokkeerd door vuil/ijs 3. Deur/obstakel voldoet niet aan de minimale continue blokkeerafstand	1. Repareer de deurafdichting om lichtlekkage te voorkomen 2. Verwijder vuil/ijs dat de straal blokkeert 3. Pas de deur/obstakel aan om aan de afstandsvereisten te voldoen

Gebruiks- en onderhoudswaarschuwingen (Belangrijkste herinneringen)

Houd kabels uit de buurt van hoogspannings-/hoogstroomgeleiders om interferentie te voorkomen.
Veeg de lenzen van de zender/ontvanger regelmatig af met een droge, zachte doek om stof, condensatie of ijs te verwijderen (cruciaal voor koelopslag).
Buig, draai of trek niet krachtig aan kabels; vermijd het krassen op infraroodlenzen.
Voorkom dat direct zonlicht of infraroodlichtbronnen op de ontvanger schijnen (vermijdt valse triggers).
Installeer in koelopslag uit de buurt van direct ijs-/vorstcontact om de behuizing en lenzen te beschermen.

Voor technische ondersteuning, maatwerk of bulkvragen, bezoek onze officiële website: https://www.accesssecuritysolution.com/

Succesverhalen van klanten

1. Koelopslagreus: Betrouwbare werking bij -25°C
"De sensor van JUTAI elimineerde downtime in onze koelopslagfaciliteit. De IP67-classificatie zorgde voor een betrouwbare werking, zelfs bij -25°C."
— Michael Chen, Magazijnmanager, Toonaangevende leverancier van logistiek voor de koude keten

2. Automotive Manufacturing Leader: Naadloze integratie
"De dubbele modusfunctie maakte naadloze integratie in onze bestaande infrastructuur mogelijk. De installatie was moeiteloos!"
— Lisa Wang, Veiligheidsingenieur, Wereldwijde autofabrikant

3. Farmaceutische fabriek: Naleving & efficiëntie
"De CE-gecertificeerde sensor van JUTAI voldeed aan onze veiligheidsnormen en verminderde de onderhoudskosten met 30%."
— David Li, Fabrieksdirecteur, Internationale farmaceutische onderneming

4. E-commerce magazijn: Ongevallen-vrije operaties
"Na de installatie van de 16-straalsensor van JUTAI zagen we een vermindering van 100% in ongevallen met betrekking tot transportbanden."
— Sarah Zhang, Veiligheidsfunctionaris, Top e-commerce fulfillment center

5. Fabrikant van zware machines: Verbeterde veiligheid van de operator
"De snelle reactietijd van de sensor (<=20ms) beschermde werknemers tegen botsingen met robotarmen tijdens snelle operaties."
— John Wu, Engineering Manager, Producent van industriële apparatuur

6. Voedselverwerkingsfabriek: Hygiënisch & duurzaam
"De IP67 aluminium behuizing is bestand tegen water in onze voedselverwerkingslijnen en behoudt tegelijkertijd de nauwkeurigheid."
— Emily Chen, Quality Assurance Manager, Wereldwijd voedsel- en drankenbedrijf

7. Geautomatiseerd magazijn: AGV-navigatieveiligheid
"De sensor van JUTAI verbeterde de botsingspreventie van AGV's, waardoor de downtime met 25% werd verminderd."
— Kevin Liu, Logistiek directeur, Aanbieder van geautomatiseerde opslagoplossingen

8. Brand- en veiligheidsaanbieder: Naleving van branddeuren
"De sensor zorgt ervoor dat branddeuren veilig sluiten zonder de veiligheid van het personeel tijdens oefeningen in gevaar te brengen."
— Jason Zhou, Technisch leider, Brandbeveiligingssystemenbedrijf
