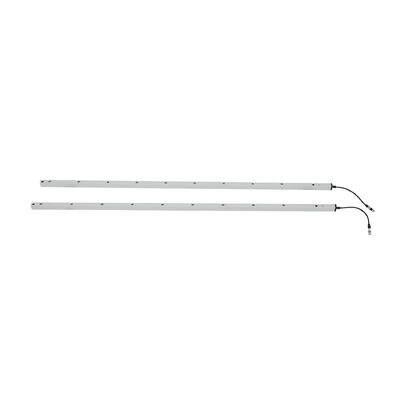

Foto-elektrische veiligheidsvoorziening voor automatische deuren met leeglopende functie

Kernspecificaties (detailleerde parametertabel)

Belangrijkste functies en voordelen (duidelijke, gedetailleerde punten)

1. Blankingsmodus: vals alarm voor automatische deuren

• Mode-definitie: Speciaal ontworpen voor automatische deuropeningen  het blokkeren van het eerste kanaal van het lichtnet zal geen veiligheidsreacties veroorzaken, aangepast aan de structurele kenmerken van automatische deuren (bijv.rolluiken, snelle deuren) waarbij tijdens de normale sluiting een opeenvolgende blokkering van de lichtstraal optreedt.
• Activeringslogic: Vermijdt onnodige deuromdraaiing of stilstand veroorzaakt door de deurpanelen zelf tijdens de werking, waarbij de veiligheid en de operationele efficiëntie in evenwicht worden gebracht.
• Installatiegemak: Eenvoudige draad-touch bediening (geen professionele gereedschappen vereist), waardoor een snelle aanpassing aan verschillende soorten automatische deuren mogelijk is.

2. Doelgerichte bescherming tegen knijpen

• Precieze detectie: Een lichtrooster van 8 lichtstralen bedekt de volledige hoogte van automatische deuren (1729 mm) en detecteert handen, ledematen, kleine gereedschappen of goederen in de buurt van de deur om knijp-/vermalingsongevallen te voorkomen.
• Onmiddellijke reactie: Spuit onmiddellijk veiligheidssignalen af bij onderbreking van het lichtstraalstraalstraal, gelijk aan de snelle werking van automatische deuren om veiligheidsvertragingen te elimineren.
• Grote aanpasbaarheid: Geschikt voor verschillende soorten geautomatiseerde deuren (snelluchtige deuren, rolluiken, automatische schommeldeuren, industriële sectiedeuren) in verschillende situaties.

3. Robuuste en betrouwbare prestaties

• Bescherming IP67: Volledig stofdicht en waterdicht, bestand tegen tijdelijke onderdompeling in water, zwaar stof en industriële verontreinigende stoffen, ideaal voor automatische deuren die buiten of in stoffige werkplaatsen worden geïnstalleerd.
• Temperatuurbestendigheid: werkt stabiel van -20°C tot +60°C, aangepast aan automatische koelkamerdeuren, hoge temperatuur atelierdeuren en buitendeuren die worden blootgesteld aan seizoensfluctuaties.
• Duurzame structuur: Aluminiumhousing is bestand tegen mechanische slijtage, trillingen en corrosie, waardoor het ook langdurig betrouwbaar is bij frequente automatische deuroperaties.

4Eenvoudige installatie en intuïtieve werking

• Kleurgekoede bedrading: Doorzichtige draadfunctieverdeling vereenvoudigt de aansluiting op geautomatiseerde deurbesturingssystemen (details in de draadgids hieronder), waardoor installatiefouten worden verminderd.
• Verstelbare bevestiging: Gereserveerde installatieopeningen met gestandaardiseerde afmetingen maken een flexibele montage op verschillende deurframes mogelijk (verticale installatie wordt aanbevolen).
• Visuele diagnose: LED-indicatoren op zowel de zender als de ontvanger geven real-time statusfeedback, waardoor personeel ter plaatse snel normale werking, verkeerd uitlijning, spanningsproblemen of verstoppingen kan identificeren.

Gids voor bedrading (gestandaardiseerde tabel met aantekeningen)

Critische waarschuwingen

• Sluit NO/NC-terminals (groene/gele draden van de ontvanger) NIET aan op de positieve aansluiting van de voedingsvoorziening, dit zal de optische relais blijvend beschadigen.
• Zorg ervoor dat de bedrading strak is en vrij is van kortsluitingen; houd kabels weg van hoogspannings-/hoge-stroomgeleiders om interferentie te voorkomen.

Activatiestappen voor de blankingmodus (stap voor stap)

1. Voltooi de bedrading volgens de bedradingsgids en bevestig dat er geen verbindingsfouten zijn.
2. Vermogen op de foto-elektrische veiligheidsinrichting (zorg ervoor dat de stroomvoorziening voldoet aan de DC12-24V-vereisten).
3. Binnen 1 minuut nadat de ontvanger is ingeschakeld, raakt u de groene draad (NO-uitgang) vijf opeenvolgende keren aan de zwarte draad (GND).
4. Let op het snelle knipperen van het rode licht van de ontvanger: dit geeft aan dat de activering succesvol is: de gele draad schakelt over op de NC-modus en de Blanking-modus is ingeschakeld.
5. Na activering wordt de functie getest: een normale deursluiting (het blokkeren van het eerste kanaal) zal geen veiligheidsreacties activeren;Inbreuk van personeel/voorwerpen (het blokkeren van andere kanalen) zal onmiddellijk leiden tot de deur omkeren/stoppen.

Toepassingsscenario's (doelgerichte, gedetailleerde lijst)

• Industriële automatische deuren: snelle deuren, rolluiken, sectiedeuren voor industrieel gebruik (fabrieken, magazijnen, logistieke centra).
• Commerciële automatische deuren: Automatische schommeldeuren, schuifdeuren (winkelcentra, kantoorgebouwen, winkels).
• Automatische deuren voor speciale omstandigheden: Automatische deuren voor koelruimte, snelle deuren voor schoonruimte, automatische deuren voor buiten (bestendige tegen extreme temperaturen, stof en vocht).
• Logistiek/laaddockdeuren: Geautomatiseerde laaddeuren, deuren voor het transport van materialen (beschermt personeel en goederen tijdens hoogfrequente operaties).

Probleemoplossing (omvattende probleemoplossingstabel)

Installatierichtlijnen (detailleerde, bruikbare stappen)

1. Voorbereiding van de installatie:
   • Bevestig de openingshoogte en breedte van de automatische deur en zorg ervoor dat de beschermingshoogte (1729 mm) en het werkbereik (1-8 m) van het apparaat overeenkomen.
   • Controleer de voedingsbron: bereid een stabiele DC12-24V voedingsbron voor (compatibel met de werkspanning van het apparaat).
   • Controleer het apparaat: Controleer of de zender, ontvanger, kabels en aansluitingen intact zijn (geen beschadiging of losse verbindingen).
2. Montageoperatie:
   • Montageposities kiezen: de zender en ontvanger verticaal aan beide zijden van het automatische deurframe installeren.ervoor te zorgen dat het lichtrooster parallel loopt aan de bewegingsrichting van de deur en de volledige deuropening bedekt (geen blinde vlekken).
   • Gebruik installatiegaten: de installatiegaten van het apparaat moeten worden uitgelijnd met het deurframe, bevestigd met passende schroeven (verzeker de stevige installatie om trillingen te voorkomen).
   • Kabelopstelling: de kabels van 8 m (zender) en 4 m (ontvanger) langs het deurframe routeren, waarbij scherpe randen of hoogdrukgebieden worden vermeden (vermijdt schade aan kabels).
3. Bedrading en debugging:
   • Volgt de bedradingsgids om stroom-, grond- en signaalkabels aan te sluiten; dubbelcontroleer om te voorkomen dat de positieve/negatieve omkering plaatsvindt of dat NO/NC wordt aangesloten op de positieve stroom.
   • Aandacht voor het apparaat: de LED-indicatoren van de zender en de ontvanger geven aan dat het apparaat normaal is ingeschakeld.
   • Het lichtnet in lijn brengen: Als het blauwe licht van de ontvanger knippert, wordt de plaats van de zender/ontvanger aangepast totdat het licht stabiel is (balkverdeling succesvol).
   • Activatie van de leegstandsmodus: Voltooi de activeringsstappen met draadtouch volgens de instructies om zich aan te passen aan de werking van de automatische deur.

Voorzorgsmaatregelen voor gebruik en onderhoud (detailleerde aanmaningen)

• Bescherming van kabels: Hou de verbindingskabels ver weg van hoogspannings-/hoogstroomleiders, deurmachines of heftrucks om storingen, extrusie of schade te voorkomen.
• Onderhoud van de lens: Veeg de zender/ontvangerlenzen regelmatig af met een droge, zachte doek om stof, olievlekken of condensatie te verwijderen.
• Fysieke bescherming: Buig, draai of laat het apparaat niet vallen; schraap de aluminiumhousing of de infraroodlenzen niet.
• Vermijding van lichtbronnen: Vermijd dat direct zonlicht of andere infraroodlichtbronnen op de ontvanger schijnen (vermijd valse triggers of detectiefouten).
• Gebruik van de blanke modus: Zorg ervoor dat de deur of belemmering die wordt gebruikt voor de Blanking-modus voldoet aan de minimale vereiste doorlopende blokkeringsafstand (volgt de specificaties van de gebruiksaanwijzing).
• Aanpassing aan de temperatuur: In extreme omgevingen (bijv. koelruimte onder -20°C of werkplaatsen met een hoge temperatuur boven +60°C) moet vóór gebruik het werktemperatuurbereik van het apparaat worden bevestigd.
• Regelmatige inspectie: Controleer periodiek de anti-knijp- en blankingmodusfuncties om ervoor te zorgen dat het apparaat normaal werkt; controleer de dradendichtheid en de integriteit van de connectoren.
