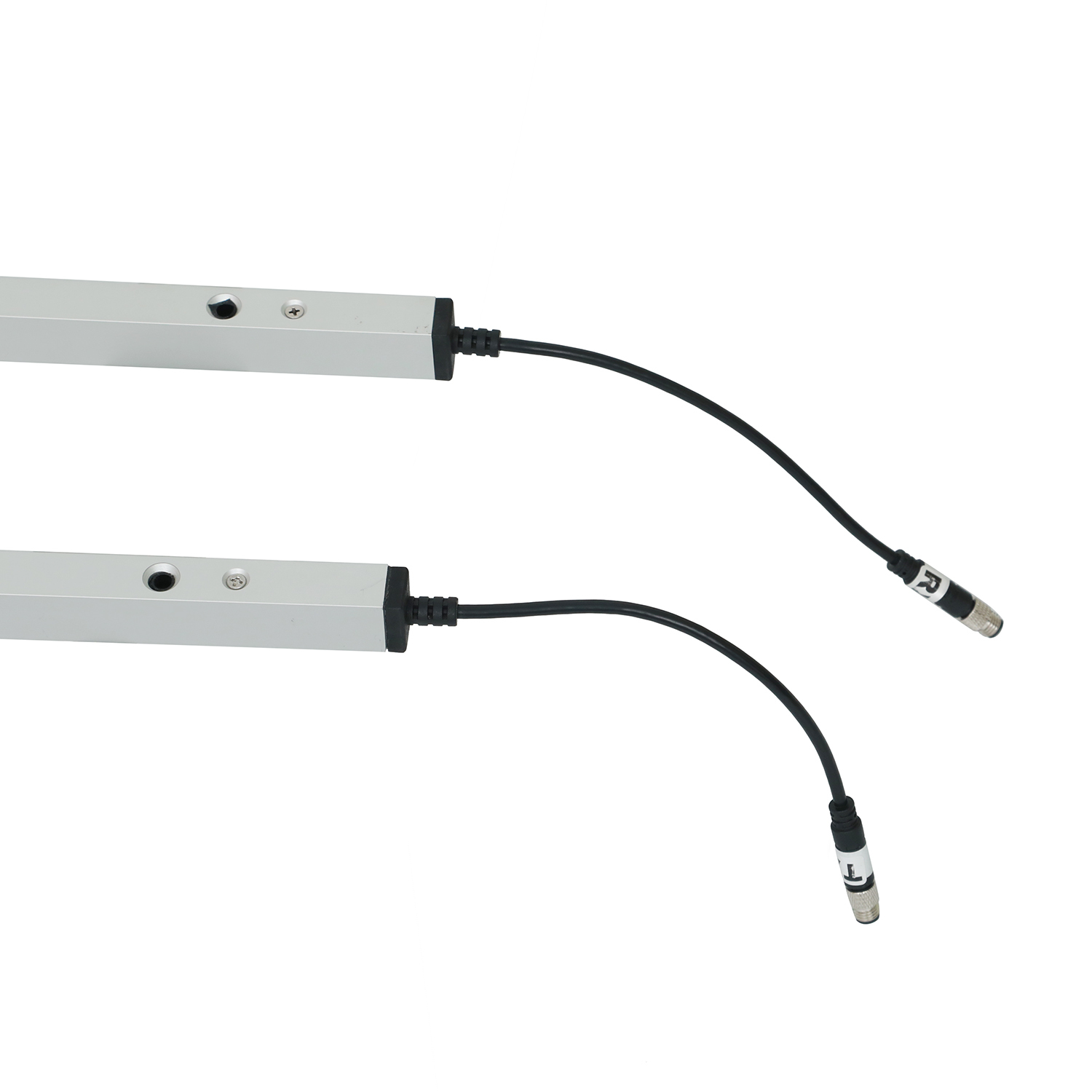

Industrial Door Protection Light Grid met CE-certificering en IP67 behuizing

Kernspecificaties (detailleerde parametertabel)

Belangrijkste functies en voordelen (duidelijke, gedetailleerde punten)

1. CE-certificering en naleving van veiligheidsvoorschriften

• Voldoet aan de internationale veiligheidsnormen voor industriële machines en zorgt voor naleving van de veiligheidsvoorschriften op de werkplek in wereldwijde industriële omgevingen.
• Strikt getest op betrouwbaarheid en veiligheid, die juridische en praktische bescherming biedt voor industriële deuren.

2. IP67 behuizing voor ruwe omgevingen

• Volledig stofdicht en waterdicht, bestand tegen tijdelijke onderdompeling in water, zwaar stof en industriële verontreinigende stoffen, ideaal voor industriële deuren die buiten worden geïnstalleerd, stoffige werkplaatsen of vochtige omgevingen.
• Aluminium legering behuizing is bestand tegen mechanische slijtage, trillingen en corrosie, zich aan te passen aan hoge frequentie industriële deuren operaties en harde werkomstandigheden.

3Doelgerichte industriële deurbescherming

• Het lichtraam van 8 lichtstralen bedekt de volledige hoogte van industriële deuren (1729 mm), waardoor blindspots voor veiligheid worden geëlimineerd en handen, ledematen, gereedschappen of goederen nauwkeurig worden gedetecteerd om knijp-/vermalingsongevallen te voorkomen.
• Instant reageren op onderbrekingen van het lichtstraalstraalstraal, waarbij de bedrijfssnelheid van industriële deuren (snelluchtige deuren, rolluiken) wordt aangepast om veiligheidsvertragingen te voorkomen.

4. Blanking-modus voor het voorkomen van vals alarm

• Gespecialiseerd voor industriële deuropeningen: het blokkeren van het eerste kanaal van het lichtnet veroorzaakt geen veiligheidsreacties en past zich aan bij sequentiële blokkering van de lichtbundel bij normaal sluiten van de deur.
• Vermijdt onnodige operationele onderbrekingen en behoudt tegelijkertijd volledige bescherming tegen onbedoelde binnenvallen, waarbij veiligheid en efficiëntie in evenwicht worden gebracht.

5Eenvoudige installatie en intuïtieve werking

• Kleurcodificeerde bedrading vereenvoudigt de aansluiting op industriële deurbesturingssystemen, waardoor installatiefouten worden verminderd (details in de bedradingsgids).
• Standaard montageopeningen maken het mogelijk om flexibel op verschillende industriële deurframes te monteren, waardoor een stevige bevestiging en een stabiele werking worden gewaarborgd.
• LED-indicatoren bieden realtime statusfeedback, waardoor personeel ter plaatse snel operationeel problemen kan identificeren zonder professionele hulpmiddelen.

Gids voor bedrading (gestandaardiseerde tabel met aantekeningen)

Critische waarschuwingen

• Sluit NO/NC-terminals (groene/gele draden van de ontvanger) NIET aan op de positieve aansluiting van de voedingsvoorziening, dit zal de optische relais permanent beschadigen.
• Houd de aansluitkabels ver van hoogspannings-/hoge-stroomgeleiders om verstoring van het signaal of schade aan de kabels te voorkomen.

Activatiestappen voor de blankingmodus (stap voor stap)

1. Voltooi de bedrading volgens de bedradingsgids en bevestig dat er geen verbindingsfouten zijn.
2. Energie op het lichtnet (zorg ervoor dat de stroomvoorziening voldoet aan de DC12-24V-vereisten).
3. Binnen 1 minuut nadat de ontvanger is ingeschakeld, raakt u de groene draad (NO-uitgang) vijf opeenvolgende keren aan de zwarte draad (GND).
4. Let op het blinzen van het rode licht van de ontvanger: dit geeft aan dat de activering succesvol is: de gele draad schakelt over op de NC-modus en de Blanking-modus is ingeschakeld.
5. Test de functie: normale sluiting van de deur (het blokkeren van het eerste kanaal) zal geen veiligheidsreacties veroorzaken; inbreuk van personeel/voorwerpen zal onmiddellijke deuromkering/stop veroorzaken.

Toepassingsscenario's (doelgerichte, gedetailleerde lijst)

• Industriële snelle deuren: Snelle oproldeuren in fabrieken, logistieke centra en productielijnen.
• Rolluikdeuren: industriële rolluiken in magazijnen, werkplaatsen en laadplaatsen.
• sectioneel industriële deuren: Grote industriële deuren in fabrieken, opslagplaatsen en industriële parken.
• Speciale omgeving Industriële deuren: industriële deuren voor koelkasten, industriële deuren voor buiten en stoffige atelierdeuren (bestendige tegen extreme temperaturen, stof en vocht).

Probleemoplossing (omvattende probleemoplossingstabel)

Installatierichtlijnen (detailleerde, bruikbare stappen)

1. Voorbereiding van de installatie:
   • Bevestig de openingshoogte en breedte van de industriële deur en zorg ervoor dat de beschermingshoogte (1729 mm) en het werkbereik (1-8 m) van het lichtnet overeenkomen.
   • Bereid een stabiele DC12-24V-stroomvoorziening voor en controleer het apparaat op intacte onderdelen (geen beschadigde kabels of aansluitingen).
2. Montageoperatie:
   • Installeer de zender en de ontvanger verticaal aan beide zijden van het industriële deurframe, zodat het lichtrooster de volledige deuropening zonder blinde vlekken bedekt.
   • De installatiegaten van het apparaat moeten worden uitgelijnd met het deurframe, bevestigd met overeenkomstige schroeven (zorg ervoor dat de installatie stevig is om de trillingen van de deur te weerstaan).
   • De kabels van 8 m (zender) en 4 m (ontvanger) moeten langs het deurframe worden geleid, waarbij scherpe randen of gebieden met hoge druk moeten worden vermeden.
3. Bedrading en debugging:
   • Volgt de bedradingsgids om stroom-, grond- en signaalkabels aan te sluiten; dubbelcontroleer om positieve/negatieve omkering of onjuiste uitgangsterminalverbindingen te voorkomen.
   • Aandacht voor het apparaat: bevestig dat de zender een stabiel blauw licht heeft en de ontvanger een stabiel blauw licht (normaal aan).
   • Het lichtnet in lijn brengen: Als het blauwe licht van de ontvanger knippert, wordt de plaats van de zender/ontvanger aangepast totdat het licht is gestabiliseerd.
   • Activatie van de blankingmodus volgens de instructies en testen van de anti-klemfunctie om een normale werking te garanderen.

Voorzorgsmaatregelen voor gebruik en onderhoud (detailleerde aanmaningen)

• Bescherming van kabels: Houd kabels weg van hoogspanningsleiders, deurmachines en heftrucks om te voorkomen dat ze worden uitgedrukt, beschadigd of storen.
• Onderhoud van de lens: Veeg de zender/ontvangerlenzen regelmatig af met een droge, zachte doek om stof, olievlekken of condensatie te verwijderen.
• Fysieke bescherming: Buig, draai of laat het apparaat niet vallen; schraap de aluminiumhousing of de infraroodlenzen niet.
• Vermijding van lichtbronnen: Vermijd dat direct zonlicht of andere infraroodlichtbronnen op de ontvanger schijnen om valse triggers te voorkomen.
• Gebruik van de blanke modus: de deur of belemmering die wordt gebruikt voor de Blanking-modus moet voldoen aan de minimale vereiste doorlopende blokkeringsafstand.
• Regelmatige inspectie: Controleer periodiek de anti-knijp- en blankingmodusfuncties; controleer de dradendichtheid en de integriteit van de connectoren om de betrouwbaarheid op lange termijn te waarborgen.
