Infrarood veiligheidsstraal systeem voor garagedeuren en sectiedeurveiligheid

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	CL20-8L
Document	CL05-8L User Manual.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Levering vermogen	1000 stuks per maand

Productdetails

IP-classificatie	IP67	Functie	Blanking
Afstand waarnemen	8m	Materiaal	Aluminiumlegering
Functie	Corrosiebestendig	Vermogensspanning	DC12-24v
Bedrijfstemperatuur	-20 ~ 60 ℃	Bedrijfsstroom	<50ma>
Uitvoer	No/Nc, COM	Werkende stroom	<20mA@DC12V-24V
Specificatie	20002115 mm
Markeren	Infrarood veiligheidsstraal garagedeur , Sectieve deurveiligheidsbalk , IP67 waterdicht lichtgordijn

Laat een bericht achter

Productomschrijving

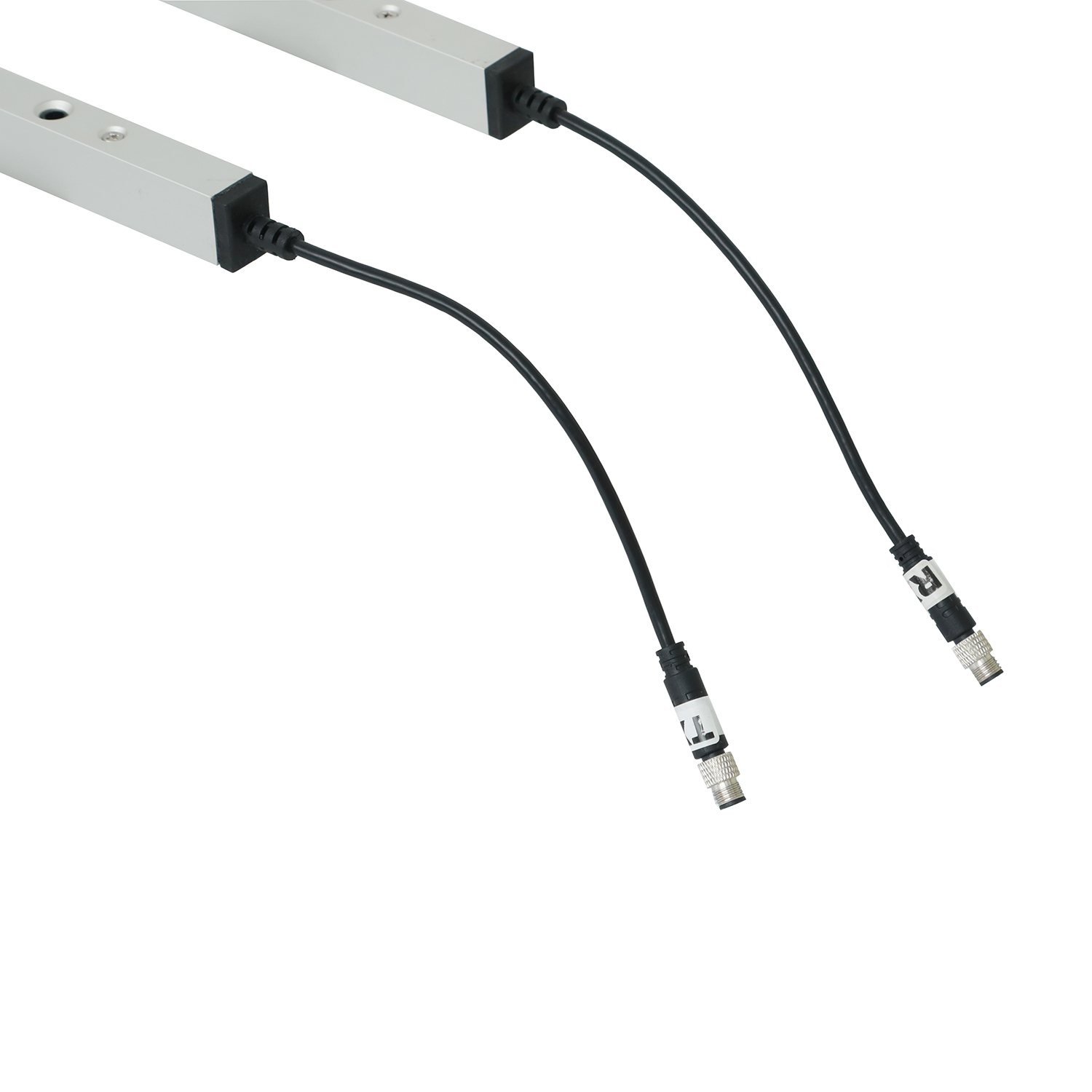

Infrarood Veiligheidsstraalsysteem voor Garagedeuren & Sectionaaldeuren

Productoverzicht

Het JUTAI CL20-8L Infrarood Veiligheidsstraalsysteem is een speciale beschermingsoplossing voor garagedeuren en sectionaaldeuren. Het vormt een onzichtbare infraroodbarrière van 8 stralen tussen de zender en ontvanger, die de deur onmiddellijk omkeert of stopt wanneer personen, voertuigen of objecten het detectiegebied binnendringen. Met IP67-bescherming en een robuuste constructie van aluminiumlegering biedt het betrouwbare anti-knijpbeveiliging voor residentiële, commerciële en industriële garage-/sectionaaldeuren.

Kernspecificaties

Parameter	Specificatie
Model	CL20-8L
Producttype	Infrarood veiligheidsstraalsysteem (veiligheidslichtgordijn)
Werkspanning	DC12-24V
Werkstroom	Zender: <65mA @DC12V; Ontvanger: <20mA @DC12V
Uitgangsconfiguratie	NO/NC relaisuitgang (standaard NO, configureerbaar naar NC); COM-aansluiting inbegrepen
Beschermingsgraad	IP67 (stofdicht + waterdicht)
Behuizingsmateriaal	Aluminiumlegering
Werkbereik (zender naar ontvanger)	1-8m
Maximale beschermingshoogte	1729mm
Aantal fotocellen	8 stralen
Kabellengte	Zender: 8m; Ontvanger: 4m
Connector type	Zender: 5-pins M8 mannelijke connector; Ontvanger: 4-pins M8 mannelijke connector
Bedrijfstemperatuur	-20°C ~ +60°C
Kernfunctie	Anti-knijpbeveiliging voor garage-/sectionaaldeuren + Blanking Mode (anti-vals alarm)
LED-statusindicatoren	Zender: Continu blauw (normaal); Snel knipperend rood (spanning <9V or>28V) Ontvanger: Continu rood (geblokkeerd); Continu blauw (niet geblokkeerd); Knipperend blauw (uitlijning)
Afmetingen montagegaten (eenheid: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Belangrijkste voordelen

Gerichte anti-knijpbeveiliging: Detecteert personen, huisdieren, voertuigen of objecten nabij garage-/sectionaaldeuren, waardoor de deur onmiddellijk omkeert om knijpen of verpletteren te voorkomen. 8-straals volledige dekking elimineert blinde vlekken op het gebied van veiligheid, en past zich aan standaard en grote deuropeningen van garage-/sectionaaldeuren aan.
Blanking Mode voor preventie van valse alarmen: Blokkeert het eerste kanaal zonder veiligheidsreacties te activeren, en past zich aan de spleten van sectionaaldeurpanelen en de structurele kenmerken van garagedeuren aan. Voorkomt onnodige onderbrekingen tijdens normale sluiting van de deur, terwijl de bescherming tegen onbedoelde indringers behouden blijft.
Robuust & Milieuvriendelijk: IP67-bescherming is bestand tegen regen, stof en buitenelementen, geschikt voor garage- en industriële sectionaaldeuren binnen en buiten. Breed temperatuurbereik (-20°C ~ +60°C) zorgt voor stabiele werking in koude winters, hete zomers of temperatuurvariabele industriële omgevingen.
Eenvoudige installatie & Integratie: Kleurgecodeerde bedrading vereenvoudigt de aansluiting op besturingssystemen van garage-/sectionaaldeuren. Verstelbare montagebeugels passen op verschillende deurkozijnstructuren; 8m/4m kabels maken flexibele positionering mogelijk. Intuïtieve LED-indicatoren maken snelle statuscontroles mogelijk zonder professioneel gereedschap.

Bedradingsschema

Component	Draadkleur	Functie	Opmerkingen
Zender	Rood	DC12-24V Positieve voeding	Aansluiten op de positieve voedingsaansluiting van het deurregelingssysteem
Zender	Zwart	Massa (GND)	Aansluiten op de negatieve voedingsaansluiting
Zender	Groen/Geel/Wit	Gereserveerd	Geen verbinding vereist voor basisgebruik
Ontvanger	Rood	DC12-24V Positieve voeding	Hetzelfde als de stroomaansluiting van de zender
Ontvanger	Zwart	Massa (GND)	Hetzelfde als de massa-aansluiting van de zender
Ontvanger	Groen	NO/NC Uitgang (Standaard NO)	Aansluiten op de veiligheidssignaal-ingang van het deurregelingssysteem
Ontvanger	Geel	Configureerbare NC	Activeren via instelling van Blanking Mode
Ontvanger	Wit	COM (Gemeenschappelijke Aansluiting)	Bijpassende aansluiting voor NO/NC uitgang

Cruciale waarschuwing: Sluit de NO/NC-aansluitingen NIET aan op de positieve voedingsaansluiting - dit beschadigt het optische relais.

Activeringsstappen Blanking Mode

Voltooi de bedrading en schakel het systeem in.
Raak binnen 1 minuut na het inschakelen de groene draad van de ontvanger vijf keer aan op de GND (zwarte draad).
Het rode lampje van de ontvanger knippert om activering te bevestigen: de gele draad schakelt naar NC-modus, Blanking Mode is ingeschakeld.

Toepassingsscenario's

Residentiële garagedeuren (enkele auto, dubbele auto)
Commerciële garagedeuren (parkeerfaciliteiten, achteruitgangen van winkels)
Industriële sectionaaldeuren (fabrieken, magazijnen, laaddocks)
Koelopslag sectionaaldeuren (gekoelde magazijnen, vriesruimtes)

Probleemoplossing

Foutmeldingen	Mogelijke oorzaken	Oplossingen
Blauw lampje van de ontvanger knippert (inschakelen)	Uitlijning zender en ontvanger	Pas de posities opnieuw aan om een parallelle uitlijning te garanderen
Rood lampje van de zender knippert snel	Voedingsspanning <9V or>28V	Stabiliseer de voeding om te voldoen aan de DC12-24V vereisten
Systeem werkt, maar deur heeft geen anti-knijp actie	Bedradingsfout	Controleer de bedrading opnieuw aan de hand van de gids; zorg voor correcte aansluiting op het deurregelingssysteem
Kan Blanking Mode niet invoeren	1. Lichtlekkage tijdens het zakken van de deur 2. Onderste straal geblokkeerd door puin 3. Deur/obstakel voldoet niet aan de minimale continue blokkeerafstand	1. Repareer de deurafdichting om lichtlekkage te voorkomen 2. Verwijder puin dat de straal blokkeert 3. Pas de deur/het obstakel aan om aan de afstandsvereisten te voldoen

Gebruiks- en onderhoudswaarschuwingen

Houd kabels uit de buurt van hoogspanningsgeleiders en deurbesturingen om schade te voorkomen.
Veeg de lenzen van de zender/ontvanger regelmatig schoon met een droge, zachte doek om stof, vuil of condens te verwijderen.
Buig, draai of trek niet met kracht aan de kabels; vermijd krassen op de infraroodlenzen.
Voorkom dat direct zonlicht of infraroodlicht op de ontvanger schijnt (voorkomt valse triggers).
Voor installatie buitenshuis, zorg ervoor dat het apparaat beschermd is tegen extreem weer (bijv. zware regen, sneeuw) om de levensduur te verlengen.
