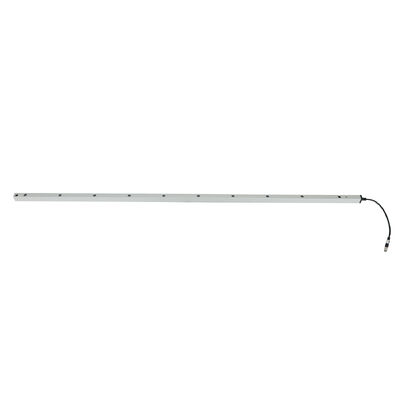

Foto-elektrische veiligheidsbeveiliging voor hogesnelheidsdeuren met 8-16 straalopties

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer CL20-8L
Document CL05-8L User Manual.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
IP-beoordeling IP67 Functie Blanking
Detectieafstand 8m Materiaal Aluminiumlegering
Functie Corrosiebestendig Vermogensspanning DC12-24V
Bedrijfstemperatuur -20 ~ 60 ℃ Bedrijfsstroom <50ma>
Uitvoer No/Nc, COM Werkende stroom <20mA@DC12V-24V
Specificatie 2000*21*15 mm
Markeren

Foto-elektrische veiligheidsscherm voor hogesnelheidsdeuren

,

IP67 lichtgordijn met 8-16 lichtstralen

,

Hoge snelheidsdeur veiligheidsbalk gordijn
Laat een bericht achter
Productomschrijving



Productbeschrijving


Foto-elektrische veiligheidsbeveiliging voor hogesnelheidsdeuren met 8-16 straalopties 0


Foto-elektrische veiligheidsbeveiliging voor hogesnelheidsdeuren met 8-16 straalopties

De JUTAI CL-serie foto-elektrische beveiligingsbeveiliging is een gespecialiseerde beschermingsoplossing ontworpen voor hogesnelheidsdeuren,het aanbieden van flexibele 8- of 16-lichtconfiguraties om aan verschillende veiligheidsvereisten te voldoenHet vormt een onzichtbaar lichtnet tussen de zender en de ontvanger, waardoor de deur onmiddellijk wordt omgedraaid of stopt wanneer personeel, voorwerpen of apparatuur zich binnentrekt, waardoor effectief wordt voorkomen dat de deur wordt geknepen.vermalenMet een IP67-bescherming en een robuuste aluminiumlegeringsconstructie levert het een betrouwbare prestatie, zelfs onder moeilijke omstandigheden.

Kernspecificaties (detailleerde parametertabel)

Parameter Specificatie
Modelreeks CL05, CL10, CL15, CL20, CL25 (met achtervoegsel -8L/16L)
Opties voor de hoeveelheid straal 8 balken / 16 balken
Beschermingshoogte 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (afhankelijk van het model)
Werkspanning DC12-24V
Werkstroom Verzender: < 65mA @ DC12V; ontvanger: < 20mA @ DC12V
Configuratie van de output NO/NC-relay-uitgang (standaard NO, instelbaar op NC); COM-terminal inbegrepen
Beschermingscategorie IP67 (stofdicht + waterdicht)
Huismateriaal Aluminiumlegering
Operatiebereik (sender tot ontvanger) 1-8 m
Beam Spacing 100 mm
Precisie van de detectie Het detecteert voorwerpen zo klein als 50 mm.
Reactietijd ≤ 20 ms
Kabellengte Zender: 8m, ontvanger: 4m.
Type aansluiting 5-polige mannelijke M8-aansluiting (zender/ontvanger)
Werktemperatuur -20°C ~ +60°C
Belangrijkste functie Hoge snelheid deur anti-knijpen bescherming + Blanking Mode (anti-vals alarm)
LED-statusindicatoren Transmitter: stabiel blauw (normaal); snel knipperend rood (spanning < 9V of > 28V)

Ontvanger: stabiel rood (geblokkeerd); stabiel blauw (ongeblokkeerd); knipperend blauw (verkeerde uitlijning)
Afmetingen van het installatiegat (eenheid: mm) 1429, 75, 80, 175, 19.7, 21.4, 259

Belangrijkste voordelen (duidelijke punten)

1. 8-16 Beam Flexible Configuration (Flexible configuratie van de balk)

  • 8-balk optie: zorgt voor een evenwicht tussen veiligheid en kosten voor standaard hoge snelheid deuropeningen, met betrekking tot de basisbehoeften tegen knijpen.
  • Optie 16-licht: biedt een zeer nauwkeurige detectie met een dichter lichtraster, geschikt voor grote deuren of risicovolle gebieden die een betere bescherming vereisen.

2. High Speed Door Compatibiliteit

  • De snelle reactietijd van ≤ 20 ms komt overeen met de snelle werking van hogesnelheidsdeuren, waardoor veiligheidsvertragingen worden geëlimineerd.
  • Blanking-modus past zich aan de deurkloofstructuren aan en voorkomt valse alarmen door sequentieel blokkeren van de straal tijdens normale sluiting.

3. Robuust en milieuvriendelijk

  • IP67-bescherming is bestand tegen stof, spatten van water en tijdelijke onderdompeling, geschikt voor buiten- of stoffige industriële omgevingen.
  • Een breed temperatuurbereik zorgt voor een stabiele werking in koelkamers, werkplaatsen of buitenspoeduren.

4Eenvoudige installatie en integratie

  • Kleurgekodeerde bedrading vereenvoudigt de aansluiting op hogesnelheidsdeursystemen (details in Wiring Guide).
  • Verstelbare bevestigingsbeugels passen in verschillende deurframeconstructies; 8m/4m kabels maken flexibele positionering mogelijk.
  • Intuïtieve LED-indicatoren maken snelle statuscontroles en probleemoplossing mogelijk.

Draadleidingen (gestandaardiseerde tabel)

Component Kleur van de draad Functie Notities
Transmitter Rood DC12-24V positieve voeding Sluit aan op een stabiele voedingsbron; vermijd overspanning/onderspanning
Transmitter Zwart Ground (GND) Sluit aan op de energie-negatieve terminal; zorg voor een betrouwbare aarding
Transmitter Groen/Geel/Wit Reserve Geen verbinding vereist voor basisgebruik
Ontvanger Rood DC12-24V positieve voeding Hetzelfde als de zender stroomverbinding
Ontvanger Zwart Ground (GND) Gedeelde grond met zender
Ontvanger Groen NO/NC-uitgang (standaard NO) Verbinding met de veiligheidssignaalinvoer van het deurbesturingssysteem
Ontvanger Geel Configureerbare NC Activeren via Blankingsmodus-instelling
Ontvanger Wit COM (gemeenschappelijke terminal) Matching terminal voor NO/NC-uitgang

Een kritieke waarschuwing

  • Sluit NO/NC-terminals NIET aan op de positieve aansluiting van de voedingsvoorziening; dit zal de optische relais beschadigen.

Activeringsstappen voor de blanke modus

  1. Volledige bedrading en stroom op het apparaat.
  2. Binnen 1 minuut nadat de ontvanger is ingeschakeld, raakt u vijf keer de groene draad van de ontvanger aan de GND (Zwarte draad).
  3. Receiver's Rood licht knippert om activering te bevestigen: Gele draad schakelt over naar NC-modus, Blanking-modus ingeschakeld.

Modelconfiguratie en toepassingsscenario's (tabel)

Model Beam Quantity (hoeveelheid balk) Beschermingshoogte Doeltoepassingen
CL05-8L/16L 8/16 500 mm Kleine hogesnelheidsdeuren, toegangsdeuren in logistieke centra
CL10-8L/16L 8/16 1000 mm Middelgrote hogesnelheidsdeuren, achterdeur
CL15-8L/16L 8/16 1500 mm Hoogsnelheidsdeuren voor magazijnen, toegangsdeuren voor productielijnen
CL20-8L/16L 8/16 2000 mm Grote industriële hogesnelheidsdeuren, koelopslag snelle deuren
CL25-8L/16L 8/16 2500 mm Extra grote hogesnelheidsdeuren, laaddeuren

Probleemoplossing (probleemoplossingstabel)

Foutverschijnselen Mogelijke oorzaken Oplossingen
Blauw licht van de ontvanger knippert (aan) Verkeerde uitlijning van zender en ontvanger Herstel van de posities om parallelle uitlijning te garanderen
Het rode licht van de zender knippert snel. Elektrische spanning < 9 V of > 28 V Stabiliseren van de stroomvoorziening om aan de DC12-24V-eisen te voldoen
Veiligheidsbeveiliging werkt, maar de deur heeft geen anti-knijpen actie Bedradingsfout Controleer opnieuw de bedrading tegen de gids; zorg voor een correcte aansluiting op het deurbesturingssysteem
Niet in staat om in de blankenmodus te gaan 1Lichte lekken tijdens de afdaling van de deur

2De onderste balk is geblokkeerd door puin.

3De deur/obstructie voldoet niet aan de minimale doorlopende blokkeringsafstand.		 1. Fix de deur afdichting om lichtlekken te voorkomen

2- Er zit duidelijk puin in de straal.

3. Aanpassing van de deur/obstructie aan de vereisten van de afstand

Voorzorgsmaatregelen voor gebruik en onderhoud

  • Houd kabels weg van hoogspanningsleiders en deurmachines om schade of storingen te voorkomen.
  • Veeg regelmatig de lens van de zender/ontvanger af met een droge, zachte doek om stof of condens te verwijderen.
  • Buig, draai of trek de kabels niet met kracht; krab de infraroodlenzen niet.
  • Vermijd dat direct zonlicht of infraroodlicht op de ontvanger schijnt (vermijd valse triggers).
  • Test periodiek de anti-knijp- en blankingfuncties om een normale werking te garanderen.
Voor technische ondersteuning, aanpassing of vrachtvragen, bezoek onze officiële website:De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:
