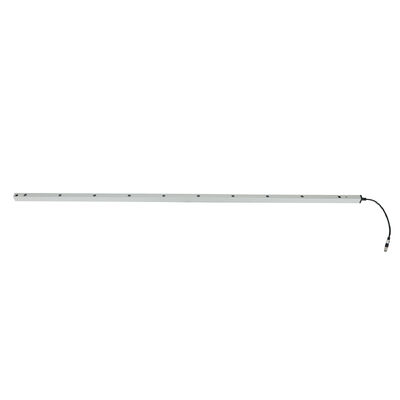

Veiligheidslichtgordijnsysteem voor automatische deuren met waterdichte aluminium behuizing

  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer CL20-8L
Document CL05-8L User Manual.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
IP-beoordeling IP67 Functie Blanking
Detectieafstand 8m Materiaal Aluminiumlegering
Functie Corrosiebestendig Vermogensspanning DC12-24V
Bedrijfstemperatuur -20 ~ 60 ℃ Bedrijfsstroom <50ma>
Uitvoer No/Nc, COM Werkende stroom <20mA@DC12V-24V
Specificatie 2000*21*15 mm
Markeren

Veiligheidslichtgordijnsysteem voor automatische deuren

,

Veiligheidslichtgordijnsysteem met aluminium behuizing

,

Waterdicht veiligheidslichtgordijnsysteem
Laat een bericht achter
Productomschrijving



Productbeschrijving

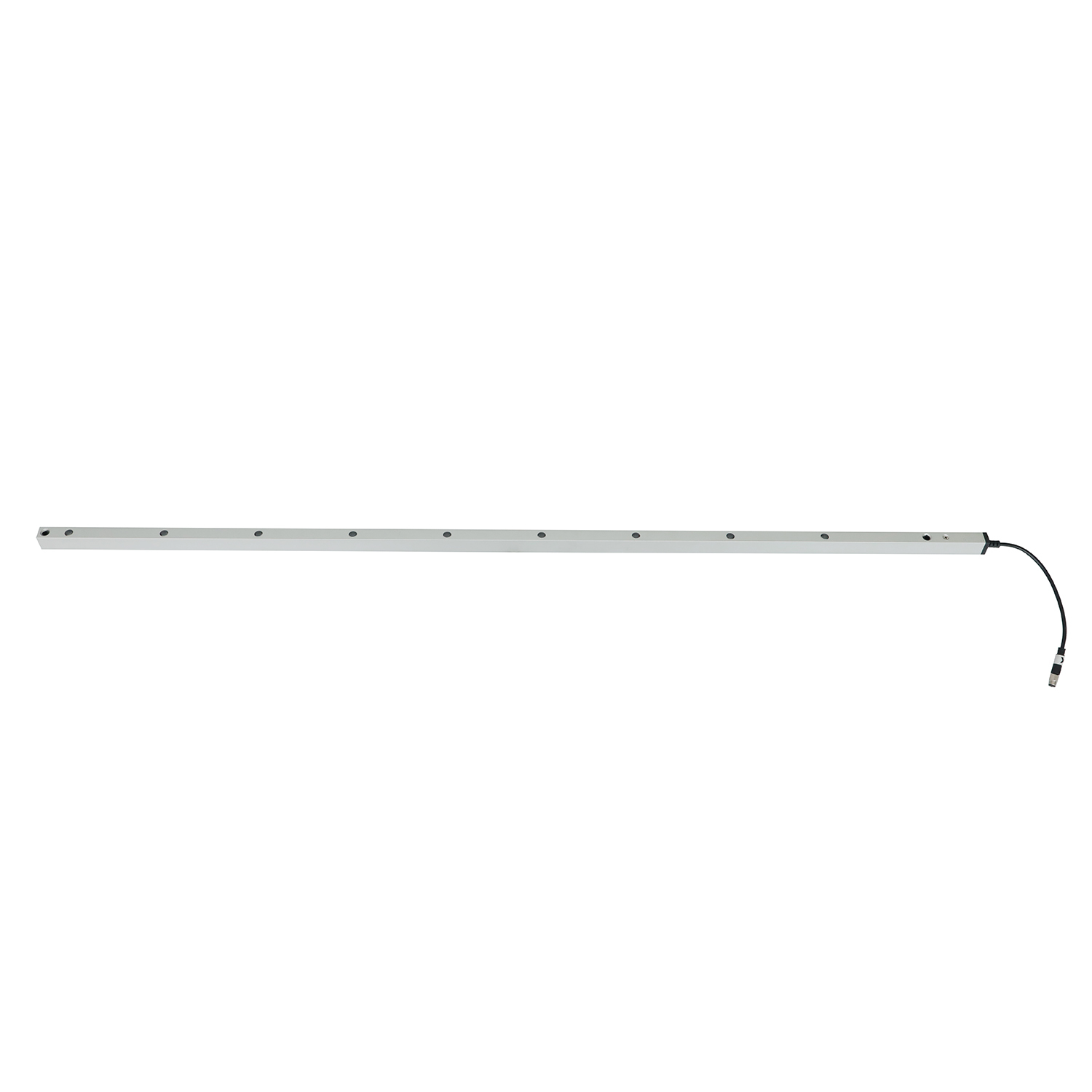

Veiligheidslichtgordijnsysteem voor automatische deuren met waterdichte aluminium behuizing 0


Veiligheidslichtgrid-systeem voor automatische deuren met waterdichte aluminium behuizing

Het JUTAI CL20-8L veiligheidslichtgrid-systeem is een professionele beschermingsoplossing op maat voor automatische deuren, met een waterdichte aluminium behuizing en IP67-bescherming. Het vormt een onzichtbaar lichtgrid met 8 stralen tussen de zender en ontvanger, dat direct de deur omkeert of stopt wanneer personeel, objecten of apparatuur binnendringen—waardoor beknelling, verplettering of aanrijdingsongevallen in industriële en commerciële omgevingen effectief worden voorkomen.

Kernspecificaties (parametertabel)

Parameter Specificatie
Model CL20-8L
Producttype Veiligheidslichtgrid-systeem (veiligheidslichtgordijn)
Werkspanning DC12-24V
Werkstroom Zender: <65mA @DC12V; Ontvanger: <20mA @DC12V
Uitvoerconfiguratie NO/NC relaisuitgang (standaard NO, configureerbaar naar NC); COM-aansluiting inbegrepen
Beschermingsgraad IP67 (stofdicht + waterdicht)
Behuizingsmateriaal Aluminiumlegering (waterdicht, corrosiebestendig)
Bedrijfsbereik (zender naar ontvanger) 1-8m
Maximale beschermingshoogte 1729mm
Aantal fotocellen 8 stralen
Kabellengte Zender: 8m; Ontvanger: 4m
Connectortype Zender: 5-polige M8 mannelijke connector; Ontvanger: 5-polige M8 mannelijke connector
Bedrijfstemperatuur -20°C ~ +60°C
Belangrijkste functie Anti-beknellingsbescherming voor automatische deuren + Blanking-modus (anti-valse alarm)
LED-statusindicatoren Zender: Constant blauw (normale werking); Snel knipperend rood (spanning <9V or>28V)

Ontvanger: Constant rood (object/personeel geblokkeerd); Constant blauw (geen obstakel); Knipperend blauw (eerste inschakeling, verkeerde uitlijning)
Afmetingen installatiegaten (eenheid: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Belangrijkste voordelen (duidelijke punten)

1. Waterdichte aluminium behuizing

  • Constructie van aluminiumlegering zorgt voor duurzaamheid, corrosiebestendigheid en effectieve waterdichtheid, gecombineerd met IP67-classificatie.
  • Bestand tegen regen, stof en vocht, geschikt voor buiten geïnstalleerde automatische deuren of vochtige industriële omgevingen.

2. Gerichte bescherming van automatische deuren

  • Lichtgrid met 8 stralen dekt de volledige openingshoogte van de deur (1729 mm), waardoor veiligheidsblinde vlekken worden geëlimineerd en beknelling van handen, ledematen of objecten wordt voorkomen.
  • Directe reactie op straalonderbreking, afgestemd op de werksnelheid van automatische deuren om veiligheidsvertragingen te voorkomen.

3. Blanking-modus voor preventie van valse alarmen

  • Het blokkeren van het eerste kanaal activeert geen veiligheidsreacties, aangepast aan de spleetstructuren van automatische deuren.
  • Voorkomt onnodige deurterugloop tijdens normale sluiting en behoudt tegelijkertijd bescherming tegen onbedoelde indringers.

4. Eenvoudige installatie en bediening

  • Kleurgecodeerde bedrading vereenvoudigt de aansluiting op de besturingssystemen van automatische deuren (details in de bedradingsgids).
  • Verstelbare montagebeugels passen op verschillende deurframeconstructies; intuïtieve LED-indicatoren maken snelle statuscontroles mogelijk.

Bedradingsgids (gestandaardiseerde tabel)

Component Draadkleur Functie Opmerkingen
Zender Rood DC12-24V positieve voeding Aansluiten op stabiele voeding; overspanning/onderspanning vermijden
Zender Zwart Aarde (GND) Aansluiten op de negatieve aansluiting van de voeding; betrouwbare aarding garanderen
Zender Groen/geel/wit Reserve Geen aansluiting vereist voor basisgebruik
Ontvanger Rood DC12-24V positieve voeding Hetzelfde als de voedingsaansluiting van de zender
Ontvanger Zwart Aarde (GND) Gedeelde aarde met de zender
Ontvanger Groen NO/NC-uitgang (standaard NO) Aansluiten op de veiligheidssignaalingang van het besturingssysteem van de automatische deur
Ontvanger Geel Configureerbare NC Activeren via Blanking-modus instelling
Ontvanger Wit COM (gemeenschappelijke aansluiting) Passende aansluiting voor NO/NC-uitgang

Kritische waarschuwing

  • Sluit de NO/NC-aansluitingen (groene/gele draden van de ontvanger) NIET aan op de positieve aansluiting van de voeding—dit beschadigt het optische relais.

Stappen voor het activeren van de Blanking-modus

  1. Voltooi de bedrading en schakel het systeem in.
  2. Raak binnen 1 minuut na het inschakelen de groene draad van de ontvanger vijf keer aan met de GND (zwarte draad).
  3. Het rode lampje van de ontvanger knippert om de activering te bevestigen: de gele draad schakelt over naar de NC-modus, de Blanking-modus is ingeschakeld.

Toepassingsscenario's (gerichte lijst)

  • Industriële automatische deuren (snelle deuren, roldeuren, sectionaaldeuren)
  • Commerciële automatische deuren (winkelcentra, kantoorgebouwen, winkels)
  • Automatische deuren voor buiten (parkeerfaciliteiten, ingangen van logistieke centra)
  • Automatische deuren voor speciale omgevingen (koude opslag, vochtige werkplaatsen)

Probleemoplossing (probleem-oplossingstabel)

Fout symptomen Mogelijke oorzaken Oplossingen
Het blauwe lampje van de ontvanger knippert (inschakelen) Verkeerde uitlijning van zender en ontvanger Pas de posities opnieuw aan om een parallelle uitlijning te garanderen
Het rode lampje van de zender knippert snel Voedingsspanning <9V or>28V Stabiliseer de voeding om te voldoen aan de DC12-24V-vereisten
Systeem werkt, maar de deur heeft geen anti-beknellingsactie Bedradingsfout Controleer de bedrading opnieuw aan de hand van de gids; zorg voor een correcte aansluiting op het besturingssysteem van de deur
Kan de Blanking-modus niet activeren 1. Lichtlekkage tijdens het zakken van de deur

2. De onderste straal wordt geblokkeerd door vuil

3. Deur/obstakel voldoet niet aan de minimale continue blokkeerafstand		 1. Repareer de afdichting van de deur om lichtlekkage te voorkomen

2. Verwijder vuil dat de straal blokkeert

3. Pas de deur/het obstakel aan om aan de afstandsvereisten te voldoen

Gebruiks- en onderhoudsrichtlijnen (belangrijkste herinneringen)

  • Houd kabels uit de buurt van hoogspanningsgeleiders en deurmachines om schade of interferentie te voorkomen.
  • Veeg de lenzen van de zender/ontvanger regelmatig af met een droge, zachte doek om stof, vocht of vuil te verwijderen.
  • Buig, draai of trek niet krachtig aan kabels; voorkom krassen op de aluminium behuizing of infraroodlenzen.
  • Voorkom dat direct zonlicht of infraroodlichtbronnen op de ontvanger schijnen (voorkomt valse triggers).
  • Zorg bij installatie buitenshuis dat het apparaat stevig is bevestigd om wind en trillingen te weerstaan.
Voor technische ondersteuning, maatwerk of bulkvragen kunt u onze officiële website bezoeken: https://www.accesssecuritysolution.com/

Veiligheidslichtgordijnsysteem voor automatische deuren met waterdichte aluminium behuizing 1




Veiligheidslichtgordijnsysteem voor automatische deuren met waterdichte aluminium behuizing 2


Veiligheidslichtgordijnsysteem voor automatische deuren met waterdichte aluminium behuizing 3

Veiligheidslichtgordijnsysteem voor automatische deuren met waterdichte aluminium behuizing 4
