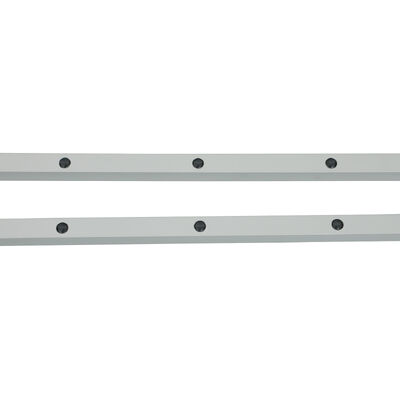

Infraroodbescherming voor industriële deuren met een verstelbare lengte van 500-2500 mm

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer CL20-8L
Document CL05-8L User Manual.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand
Productdetails
IP-beoordeling IP67 Functie Blanking
Detectieafstand 8m Materiaal Aluminiumlegering
Functie Corrosiebestendig Vermogensspanning DC12-24V
Bedrijfstemperatuur -20 ~ 60 ℃ Bedrijfsstroom <50ma>
Uitvoer No/Nc, COM Werkende stroom <20mA@DC12V-24V
Specificatie 2000*21*15 mm
Markeren

Infraroodbescherming voor industriële deuren

,

Verstelbare 500-2500 mm infraroodbeschermingsbarrière
Laat een bericht achter
Productomschrijving



Productbeschrijving


Infraroodbescherming voor industriële deuren met een verstelbare lengte van 500-2500 mm 0

Infrarood Beschermingsbarrière voor Industriële Deuren met Verstelbare Lengte van 500-2500mm

De JUTAI CL-serie Infrarood Beschermingsbarrière is een professionele veiligheidsoplossing op maat gemaakt voor industriële deuren, met verstelbare lengtes van 500mm tot 2500mm om te passen op diverse deurmaten. Het vormt een onzichtbaar lichtrooster tussen de zender en ontvanger, dat direct de deur omkeert of stopt wanneer personeel/objecten binnendringen—effectief het voorkomen van beknellingsongelukken in industriële omgevingen. Met IP67-bescherming en een behuizing van aluminiumlegering levert het betrouwbare prestaties in zware omstandigheden.

Kernspecificaties (Parameter Tabel)

Parameter Specificatie
Modelserie CL05, CL10, CL15, CL20, CL25 (met -8L suffix)
Verstelbaar Lengtebereik 500mm, 1000mm, 1500mm, 2000mm, 2500mm (afhankelijk van het model)
Aantal Fotocellen 8 stralen
Maximale Beschermingshoogte 1729mm (CL20-8L referentie)
Bedrijfsspanning DC12-24V
Bedrijfsstroom Zender: <65mA @DC12V; Ontvanger: <20mA @DC12V
Uitgangsconfiguratie NO/NC relaisuitgang (standaard NO, configureerbaar naar NC); COM-aansluiting inbegrepen
Beschermingsgraad IP67 (stofdicht + waterdicht)
Behuizingsmateriaal Aluminiumlegering
Bedrijfsbereik (Zender naar Ontvanger) 1-8m
Kabellengte Zender: 8m; Ontvanger: 4m
Connectortype Zender: 5-polige M8 male; Ontvanger: 4-polige M8 male
Bedrijfstemperatuur -20°C ~ +60°C
Belangrijkste Functie Industriële deur anti-beknelling + Blanking Mode (eerste kanaal niet-trigger)
LED Statusindicatoren Zender: Constant blauw (normaal); Snel knipperend rood (spanning <9V or>28V)

Ontvanger: Constant rood (geblokkeerd); Constant blauw (ongeblokkeerd); Knipperend blauw (verkeerde uitlijning)
Afmetingen Montagegaten (Eenheid: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Belangrijkste Voordelen (Duidelijke Punten)

1. 500-2500mm Verstelbare Lengte

  • Meerdere lengteopties dekken kleine toegangsdeuren (500mm) tot extra grote industriële deuren (2500mm), aanpassing aan diverse industriële deurmaten.
  • Geen extra aanpassingen nodig—directe selectie van bijpassende modellen voor verschillende deuropeningen.

2. Gerichte Bescherming voor Industriële Deuren

  • 8-straals lichtrooster elimineert veiligheidsblinde vlekken, detecteert handen, ledematen of objecten om beknelling/verplettering te voorkomen.
  • Blanking Mode past zich aan industriële deurspleten aan, waardoor valse alarmen tijdens normale sluiting worden voorkomen.

3. Robuust & Milieubestendig

  • IP67-bescherming is bestand tegen stof, waterspatten en zware industriële omstandigheden, geschikt voor gebruik binnen/buiten.
  • Behuizing van aluminiumlegering is bestand tegen corrosie en mechanische slijtage, wat zorgt voor langdurige betrouwbaarheid.

4. Eenvoudige Installatie & Bediening

  • Kleurgecodeerde bedrading vereenvoudigt de aansluiting op industriële deurcontrolesystemen (details in de Bedradingsgids).
  • Verstelbare montagebeugels passen op verschillende deurframes; intuïtieve LED-indicatoren maken snelle probleemoplossing mogelijk.

Bedradingsgids (Gestandaardiseerde Tabel)

Component Draadkleur Functie Opmerkingen
Zender Rood DC12-24V Positieve Voeding Aansluiten op stabiele voeding
Zender Zwart Aarde (GND) Aansluiten op de negatieve pool van de voeding
Zender Groen/Geel/Wit Reserve Geen aansluiting vereist voor basisgebruik
Ontvanger Rood DC12-24V Positieve Voeding Hetzelfde als zendervoeding
Ontvanger Zwart Aarde (GND) Gedeelde aarde met zender
Ontvanger Groen NO/NC Uitgang (Standaard NO) Aansluiten op de veiligheidssignaalingang van het deurcontrolesysteem
Ontvanger Geel Configureerbaar NC Activeren via Blanking Mode-instelling
Ontvanger Wit COM (Gemeenschappelijke Aansluiting) Passende aansluiting voor NO/NC-uitgang

Kritische Waarschuwing

  • Sluit de NO/NC-aansluitingen NIET aan op de positieve voeding—dit beschadigt het optische relais.

Blanking Mode Activeringsstappen

  1. Voltooi de bedrading en schakel het apparaat in.
  2. Raak binnen 1 minuut na het inschakelen de Groene draad van de ontvanger vijf keer aan de GND (Zwarte draad).
  3. Het Rode lampje van de ontvanger knippert om de activering te bevestigen: Gele draad schakelt naar NC-modus, Blanking Mode ingeschakeld.

Model & Lengte Matching (Tabel)

Model Lengte Doel Industriële Deurtypes
CL05-8L 500mm Kleine toegangsdeuren, gebruiksdeuren
CL10-8L 1000mm Middelgrote roldeuren, garagedeuren
CL15-8L 1500mm Magazijnsectiedeuren, logistiekcentrumdeuren
CL20-8L 2000mm Grote industriële snelle deuren, koelceldeuren
CL25-8L 2500mm Extra grote laaddokdeuren, zware industriële deuren

Probleemoplossing (Probleem-Oplossing Tabel)

Fout Symptomen Oplossingen
Het blauwe lampje van de ontvanger knippert (inschakelen) Lijn de zender en ontvanger opnieuw uit voor parallelle uitlijning
Het rode lampje van de zender knippert snel Stabiliseer de voeding naar DC12-24V (vermijd <9V or>28V)
Geen anti-beknellingsactie (apparaat normaal) Controleer de bedrading opnieuw aan de hand van de gids om verbindingsfouten te corrigeren
Kan de Blanking Mode niet betreden 1. Repareer de deurafdichting om lichtlekkage te voorkomen

2. Verwijder vuil dat de onderste straal blokkeert

3. Zorg ervoor dat de deur/obstakel voldoet aan de minimale continue blokkeerafstand

Gebruiks- & Onderhoudsbeperkingen (Belangrijkste Herinneringen)

  • Houd kabels uit de buurt van hoogspanningsgeleiders en deurmachines om schade te voorkomen.
  • Veeg de lenzen van de zender/ontvanger regelmatig af met een droge, zachte doek om stof/vuil te verwijderen.
  • Buig/draai het apparaat of de kabels niet; vermijd het krassen op infraroodlenzen.
  • Voorkom dat direct zonlicht of infraroodlichtbronnen op de ontvanger schijnen.
  • Zorg ervoor dat objecten in de Blanking Mode voldoen aan de vereiste minimale continue blokkeerafstand.
Voor technische ondersteuning of bulkvragen, bezoek: https://www.accesssecuritysolution.com/
