Multi-straal Veiligheidssensor voor Deursystemen met NO/NC Uitgang & Snelle Respons

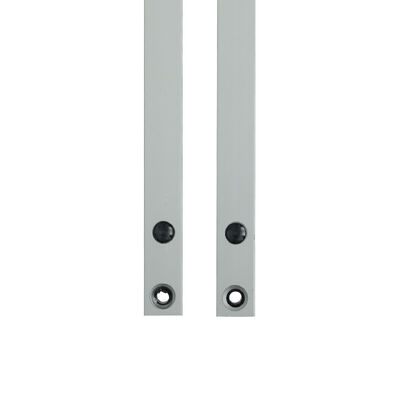

De JUTAI CL20-8L Multi-Beam Veiligheidssensor is een professioneel beschermingsapparaat, ontworpen voor deursystemen, met 8-straals detectie, configureerbare NO/NC uitgang en snelle reactieprestaties. Het vormt een onzichtbaar lichtraster tussen de zender en ontvanger, waardoor de deur onmiddellijk omkeert of stopt wanneer personen, handen of objecten binnendringen — waardoor knel- en verpletteringsongevallen effectief worden voorkomen in industriële, commerciële en logistieke deursituaties. Met IP67-bescherming en een behuizing van aluminiumlegering biedt het betrouwbare veiligheidsbescherming voor snelle deuren, roldeuren en automatische deuren.

• Multi-Beam Volledige Dekking Detectie: 8-straals lichtraster elimineert veiligheidsblinde vlekken over de gehele deuropeningshoogte (1729 mm), waardoor geen kleine objecten, handen of ledematen worden gemist. Dichte straalverdeling past zich aan de dynamische werking van deursystemen aan en biedt allround anti-knelbeveiliging.
• Configureerbare NO/NC Uitgang: Standaard NO-uitgang voldoet aan de eisen van standaard deurbedieningssystemen; NC-uitgang is configureerbaar via eenvoudige bediening. Flexibele schakeling van de uitgangsmodus maakt naadloze integratie met diverse deurbedieningspanelen en veiligheidsrelais mogelijk, wat de compatibiliteit vergroot.
• Snelle Reactie voor Deurveiligheid: Activeert onmiddellijk veiligheidsacties (deuromkering/stop) bij onderbreking van de straal, wat overeenkomt met de snelle werking van hogesnelheidsdeuren en roldeuren. Elimineert veiligheidsvertragingen in drukke deursituaties, waardoor knelongevallen effectief worden vermeden.
• Robuuste & Betrouwbare Prestaties: IP67-bescherming is bestand tegen stof, waterspatten en tijdelijke onderdompeling, geschikt voor binnen/buiten deuren en zware industriële omgevingen. De behuizing van aluminiumlegering is bestand tegen corrosie, mechanische slijtage en trillingen, wat zorgt voor stabiliteit op lange termijn bij frequent deurgebruik.
• Blinderingsmodus voor Voorkoming van Valse Alarmen: Het blokkeren van het eerste kanaal van het lichtraster activeert geen veiligheidsreacties, waardoor het zich aanpast aan deurspleetstructuren en sequentiële straalblokkering tijdens normale sluiting. Voorkomt onnodige deuronderbrekingen, terwijl volledige bescherming tegen onbedoelde indringing behouden blijft.

1. Voltooi de bedrading volgens het bedradingsschema en controleer op verbindingsfouten.
2. Schakel de sensor in (zorg ervoor dat de voeding voldoet aan de DC12-24V vereisten).
3. Raak binnen 1 minuut na het inschakelen de groene draad (NO-uitgang) van de ontvanger vijf keer achter elkaar aan met de zwarte draad (GND).
4. Observeer het snel knipperende rode lampje van de ontvanger — dit geeft een succesvolle activering aan: de gele draad schakelt naar NC-modus en de Blinderingsmodus is ingeschakeld.

• Industriële snelle deuren (productiefabrieken, logistieke centra)
• Roldeuren (magazijnen, winkels, commerciële gebouwen)
• Automatische deuren (kantoorgebouwen, winkelcentra, industriële werkplaatsen)
• Koelceldeuren (gekoelde magazijnen, vriescellen)
• Garagedeuren (residentiële, commerciële parkeerfaciliteiten)

• Houd verbindingskabels uit de buurt van hoogspannings-/hoogstroomgeleiders, deurmechanismen en vorkheftruckpaden om interferentie, extrusie of schade te voorkomen.
• Veeg de lenzen van de zender en ontvanger regelmatig schoon met een droge, zachte doek om stof, olievlekken of condens te verwijderen — vuile lenzen beïnvloeden de detectienauwkeurigheid.
• Buig, draai of trek niet met kracht aan de sensor of kabels; vermijd krassen op de behuizing van aluminiumlegering of de infraroodlenzen.
• Voorkom dat direct zonlicht of andere infraroodlichtbronnen op de ontvanger schijnen (voorkomt valse triggers of detectiefouten).
• Zorg ervoor dat de deur of het obstakel dat voor de Blinderingsmodus wordt gebruikt, voldoet aan de minimale continue blokkeringsafstand.
• Test periodiek de anti-knelfunctie en de uitgangsmodus om ervoor te zorgen dat de sensor normaal werkt met het deursysteem.

Voor technische ondersteuning, maatwerk of bulkvragen, bezoek onze officiële website: https://www.accesssecuritysolution.com/
