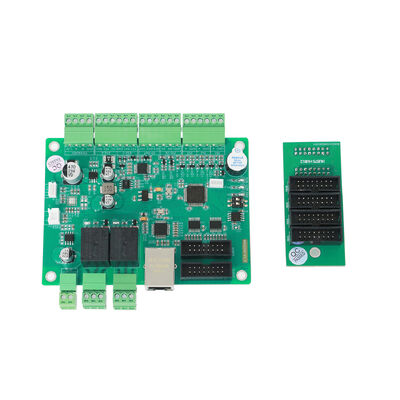

Multifunctionele LED-displaydriver en -controller voor informatiedisplays en apparaatintegratie

  • Multi functional LED Display Driver and Controller for Information Display and Device Integration
  • Multi functional LED Display Driver and Controller for Information Display and Device Integration
Plaats van herkomst China
Merknaam JUTAI
Modelnummer NED200
Document NED200 Multi functional LED...er.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details KARTON
Levertijd 7 werkdagen
Betalingscondities L/C, D/A, D/P, T/T, Western Union
Levering vermogen 1000/maand
Productdetails
LED-displayinterface HUB75 & HUB08 (uitbreidbaar naar HUB12) Gecontroleerde weergavelijnen 4 lijnen onafhankelijk
Ondersteunde talen 100+ talen Weergavemodi QR-code Volledig scherm (52 ​​tekens) en 3 regels (77 tekens)
Communicatieprotocollen RS485, TCP/IP (Ethernet), MQTT Relaisuitgangskanalen 2 kanalen (250VAC/10A)
Spraakopslagcapaciteit Maximaal 256 bestanden (8 MB) Ondersteuning voor upgrades op afstand OTA (over-the-air) via TCP/browser
Bedrijfstemperatuur -40°C tot +85°C Voeding DC 12V (met bescherming tegen omgekeerde aansluiting)
Markeren

LED-displaycontroller

,

Multifunctionele LED-displaydriver

,

Apparaatintegratie LED-displaycontroller
Laat een bericht achter
Productomschrijving
Multifunctionele LED-displaydriver en -controller voor informatie-weergave en apparaatintegratie
NED200 Multi functional LED Display Driver and Controller
NED200 Multifunctionele LED-displaydriver en -controller - Uw Universele Hub voor Slimme Informatie-weergave en Apparaatintegratie

De NED200 is een veelzijdige en krachtige kerncontroller ontworpen voor intelligente LED-displaysystemen en automatiseringsscenario's met meerdere apparaten. Het overstijgt de rol van een eenvoudige driver door LED-besturing met hoge compatibiliteit, multi-protocolcommunicatie, interactieve QR-code-weergave, spraakuitzending en koppeling van randapparatuur te integreren in één robuuste unit. Ontworpen voor aanpasbaarheid en gebruiksgemak, dient het als het perfecte centrale brein voor digital signage, openbare informatiesystemen, slim parkeren, interactieve kiosken en industriële automatisering, met ondersteuning voor meer dan 100 wereldwijde talen en een breed scala aan LED-modulespecificaties.
Kern Technische Parameters
Categorie Belangrijkste Parameters Beschrijving
Voeding & Fysiek Bedrijfsspanning DC12V met bescherming tegen omgekeerde polariteit
Bedrijfsstroom 2A MAX
Bedrijfstemperatuur -40°C tot +85°C
Afmetingen LBH 115mm × 85mm × 15mm
Display Control Core LED-displayinterfaces 1x HUB75 (ondersteunt 32 scan), 1x HUB08 (kan worden uitgebreid tot 4x HUB12). HUB75 en HUB08 kunnen niet tegelijkertijd worden gebruikt
Regels voor displaylijnen 4 onafhankelijke regels (maximaal 80 bytes per regel)
Taalondersteuning Ingebouwde lettertypebibliotheek voor meer dan 100 talen, waaronder Vereenvoudigd Chinees, Traditioneel Chinees, Engels, Thais, Koreaans, Arabisch, etc.
QR-codefunctie Volledig scherm code (52 tekens), 3 regels code (77 tekens) met geoptimaliseerde scanafstanden
Tijdweergave Ondersteunt real-time klok overlay met aanpasbaar formaat
Communicatie & Controle Communicatiepoorten 1x Ethernet (10/100M), 2x RS232, 1x RS485, 1x TTL
Besturingsprotocollen Ondersteunt RS485, TCP en MQTT protocol docking voor commando controle
Randapparatuur interfaces 2x Relaisuitgangen, 2x IO-ingang, 2x OC-uitgang, 1x Wiegand 26/34 Interface
Spraakuitzending Tot 256 spraakbestanden, 8MB opslag, ID-oproepmodus ondersteunt sequentiële en directe weergave
Hulpvoedingsuitgang Ingebouwd 12V naar 5V circuit levert 5V/12A max voor externe apparaten zoals scanners/lezers
Voeding & Uitbreiding Remote Beheer Ondersteunt OTA (Over The Air) externe upgrade via TCP-tool of browser
Unieke Identificatie Elke kaart heeft een unieke globale ID voor bronidentificatie en toegangscontrole
Productoverzicht
De NED200 controller is ontworpen als de centrale commandobridge voor dynamische informatie-weergave en systeeminteractie. De primaire functie is het aansturen van verschillende soorten LED-displaymodules—van eenvoudige tekstregels tot complexe full-color grafische panelen—terwijl tegelijkertijd de communicatie met hosts en de activering van randapparatuur wordt beheerd.
Belangrijkste Functionele Modules
  • Universele LED-displaydriver
    • Brede Compatibiliteit: Directe interface met standaard HUB75 en HUB08 LED-modules die veel voorkomen in binnen- en buitendisplays. Uitbreidingskaarten ondersteunen HUB12-interfaces
    • Tekstregeling met meerdere regels: Onafhankelijke controle van maximaal 4 tekstregels op een enkel display. Elke regel kan verschillende informatie weergeven, zoals begroetingen, prijzen, aanwijzingen of realtime gegevens
    • Wereldwijde Taalondersteuning: Met ingebouwde ondersteuning voor meer dan 100 talen kan uw display effectief communiceren in elke markt zonder complexe lettertypebeheer
    • Dynamische Inhoud: Weergave van aangepaste tekst, realtime klok- en datumgegevens, en schakelen tussen inhoud op basis van commando's of tijdschema's
  • Interactieve QR-code-weergave
    • Twee weergavemodi: Kies tussen een QR-code op volledig scherm voor hoge zichtbaarheid op grotere afstand (2-5 meter) of een ruimtebesparende QR-code van 3 regels die een tekstbeschrijving op de 4e regel toestaat voor kortere afstand (0,5-2 meter)
    • Aanpasbare Links: Genereer QR-codes voor elke URL of tekstreeks tot 77 tekens, waardoor directe omleiding naar betaalpagina's, informatiewebsites, registratieformulieren of promotionele inhoud mogelijk is
  • Geïntegreerd Spraakuitzendsysteem
    • Hoge Opslagcapaciteit: Sla tot 256 verschillende spraakberichten of geluiden op in het ingebouwde 8MB geheugen
    • Flexibele Afspelen: Spraakweergave activeren via commando. Ondersteunt het afspelen van een enkele ID of een reeks ID's met opties voor sequentiële weergave of directe onderbreking
    • Scenarioverbetering: Perfect voor welkomstberichten, veiligheidswaarschuwingen, betalingsbevestigingen of promotionele aankondigingen, waardoor een multisensorische ervaring ontstaat
  • Multi-protocol Communicatie Hub
    • Bekabelde Connectiviteit: Biedt RS485 voor robuuste industriële netwerken, RS232 voor oudere apparaten en Ethernet TCP/IP voor LAN-integratie
    • Moderne Protocolondersteuning: Compatibel met MQTT voor eenvoudige integratie in IoT en cloudgebaseerde beheersystemen
    • Toegangsysteem Klaar: Inclusief een Wiegand-interface voor directe verbinding met kaartlezers of biometrische scanners, waardoor het ideaal is voor toegangscontrole displays
  • Koppeling van Randapparatuur
    • Relaisbesturing: Twee robuuste relaisuitgangen (250VAC/10A) kunnen poorten, slagbomen, verlichting of stroom naar andere apparatuur aansturen
    • IO-bewaking: Twee ingangskanalen kunnen de status van knoppen, sensoren of droge contactschakelaars lezen, waardoor het systeem kan reageren op externe gebeurtenissen
    • Uitbreidingsmogelijkheden: De IO- en communicatiepoorten maken naadloze integratie met een breed ecosysteem van industriële automatiseringsapparaten mogelijk
Toepassingsscenario's
  • Slimme Parkeer- en Tolssystemen: Weergave van realtime parkeerbeschikbaarheid, prijzen en betaal-QR-codes. Bedien slagbomen en speel bevestigingsstemmen af na betaling
  • Retail & Digital Signage: Aansturen van reclamedisplays in winkelcentra, winkels of restaurants. Weergave van promotieteksten, meertalige aanbiedingen en interactieve QR-codes voor kortingsbonnen of menu's
  • Openbaar Vervoer & Informatie Hubs: Verstrek bus-/treinschema's, aankondigingen en routebeschrijvingen in meerdere talen op stations en terminals
  • Industrieel & Magazijnbeheer: Weergave van productiegegevens, veiligheidsberichten, werkinstructies en bediening van controlelampjes of alarmen op basis van sensoringang
  • Slimme Gebouw & Toegangscontrole: Integratie met toegangssystemen om welkomstberichten, bezoekersinstructies weer te geven en deuropeners te bedienen via relaisuitgangen
  • Gezondheidszorg & Overheidsfaciliteiten: Beheer wachtrij-informatie, weergave van openbare dienstmededelingen en verstrek meertalige begeleiding in lobby's
Waarom Kiezen voor de NED200
  • Alles-in-één Oplossing: Vervangt meerdere controllers en interfaces, waardoor systeemcomplexiteit, bedrading en kosten worden verminderd
  • Extreme Flexibiliteit: Compatibel met talloze LED-paneeltypen en communiceert met vrijwel elk hostsysteem via zijn meerdere standaardprotocollen
  • Toekomstbestendig Ontwerp: OTA (Over The Air) upgrade-mogelijkheid maakt het mogelijk om nieuwe functies en ondersteuning toe te voegen zonder hardwarevervanging
  • Professionele Betrouwbaarheid: Ontworpen voor 24/7 werking in een breed temperatuurbereik met beschermingscircuits voor stabiele prestaties
  • Vereenvoudigde Integratie: Gestandaardiseerde protocolcommando's maken snelle integratie door softwareontwikkelaars en systeemintegrators mogelijk
Geef uw displays intelligentie en interactiviteit. Neem contact met ons op om te bespreken hoe de NED200 de kern kan zijn van uw volgende digital signage, parkeerbegeleiding of informatiesysteemproject.
NED200 Controller Application Example 1 NED200 Controller Application Example 2 NED200 Controller Technical Details NED200 Controller System Integration
