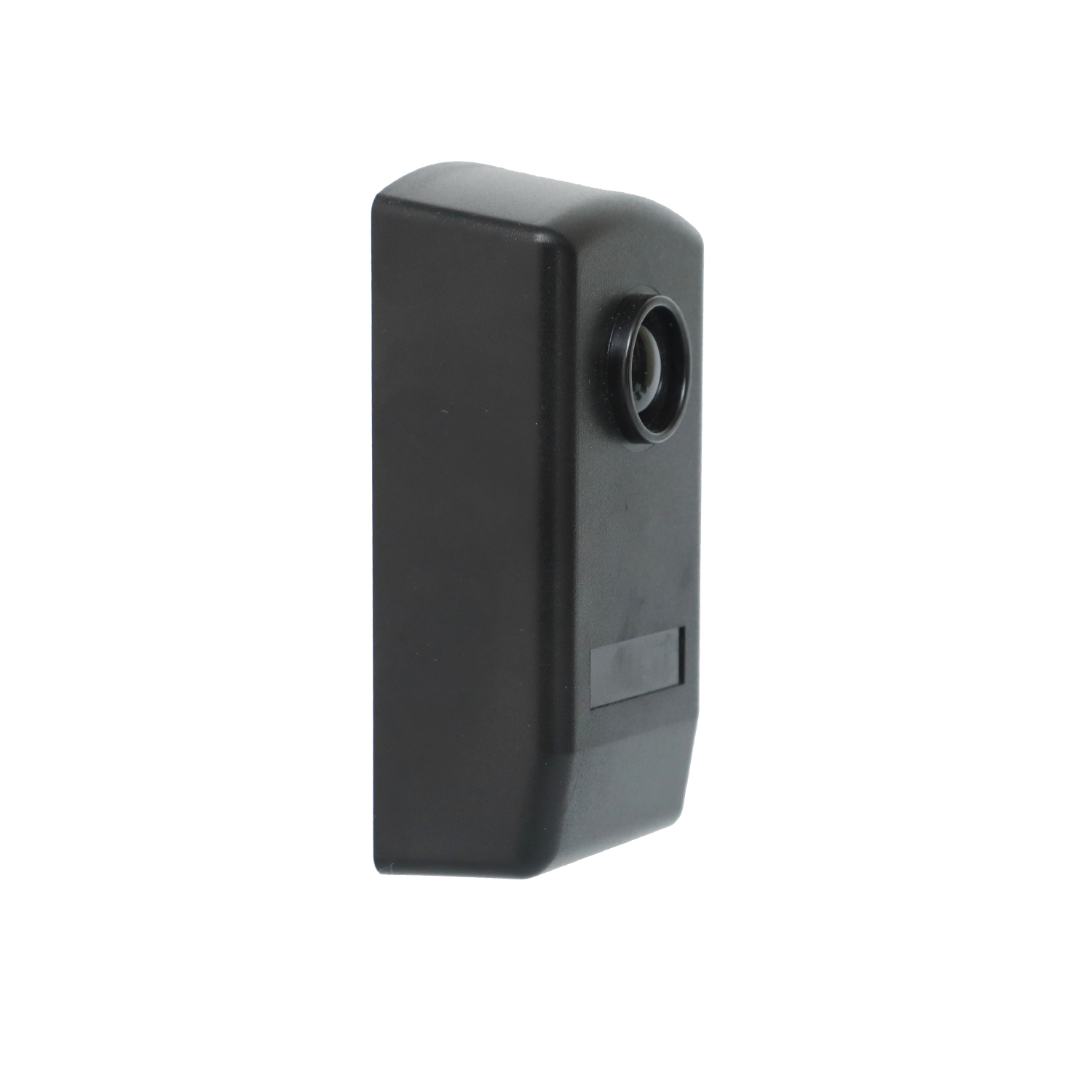

Buiten infraroodfotocel IR-20 voor veiligheidsdetectie van poorten en deuren

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	IR-20
Document	JUTAI Wired Photocell IR-20...20.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen	1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

IP-classificatie	ip65	Detectiebereik	30m
Type	bedraad	Hs-code	8531901000
Pakketgrootte	12.00cm * 11.70cm * 4.30cm	Brutogewicht pakket	0,25 kg
Markeren	Infraroodfotocel voor buiten , IR-20 Infraroodfotocel , Infraroodfotocel van de poortdeur

Laat een bericht achter

Productomschrijving

Outdoor Infrarood Fotocel IR-20 – Premium Veiligheidsdetectie voor Poorten, Deuren & Automatisering

De JUTAI IR-20 Serie Infrarood Fotocel (ook bekend als IR Sensor, Straalsensor of Infrarood Sensor) is een professionele doorstraal detectieoplossing, ontworpen voor veiligheidskritische en automatiseringsscenario's. Bestaande uit een bijpassende zender (TX) en ontvanger (RX), creëert het een onzichtbare, precieze infraroodstraal om obstakels te detecteren, insluiting te voorkomen en de veiligheid te verbeteren. Met een detectiebereik van 20 meter, industriële duurzaamheid en flexibele integratie, is het een vertrouwde keuze voor automatische deuren, industriële poorten, garagedeuren en perimeter beveiligingssystemen wereldwijd.

Productoverzicht

Werkend volgens een eenvoudige maar betrouwbare doorstraal principe, werkt de IR-20 Serie door een gefocuste infraroodstraal uit te zenden van de TX naar de RX. Wanneer een object (persoon, voertuig of obstakel) de straal onderbreekt, activeert de interne relais van de RX onmiddellijk—waardoor een signaal naar uw besturingssysteem wordt gestuurd om het sluiten van deuren te stoppen, alarmen te activeren of machines te pauzeren.

Vervaardigd met UV-bestendig technisch plastic en een rubberen behuizing, is het sensorpaar bestand tegen zware buitenomstandigheden, stof en temperatuurschommelingen. Het is gebouwd voor continu gebruik in omgevingen met veel verkeer of kritieke veiligheid waar betrouwbaarheid ononderhandelbaar is.

Kernkenmerken & Voordelen

1. Industriële Duurzaamheid & Weerbestendigheid

IP55 Beschermingsgraad: Weerstaat effectief stof en waterstralen, waardoor directe buiteninstallatie mogelijk is zonder extra afscherming.
Brede Spanning Compatibiliteit: Werkt op 12-24V AC/DC (niet-gepolariseerd), naadloos te integreren met gangbare voedingen voor deuren, poorten en automatiseringssystemen.
Extreme Temperatuuraanpassing: Functioneert stabiel van -10°C tot +60&C, aanpassend aan de meeste klimaten en binnen/buiten werkomstandigheden.

2. Betrouwbare Detectie & Anti-Interferentie

20-Meter Lange Afstand Detectie: Biedt een stabiele, gefocuste straal voor standaard en brede openingen (bijv. industriële poorten, grote schuifdeuren).
Anti-Omgevingsinterferentie: Geoptimaliseerd infraroodstraalontwerp minimaliseert valse triggers door omgevingslicht, regen of stof, waardoor nauwkeurige detectie wordt gegarandeerd.
Intuïtieve Statusindicator: De RX beschikt over een rode LED (uit tijdens normale werking, aan wanneer de straal wordt geblokkeerd) voor snelle uitlijning en real-time statuscontroles.

3. Eenvoudige Integratie & Installatie

Veelzijdige Relaisuitgang: SPDT (Single Pole Double Throw) relais met COM (Common), NC (Normally Closed) en NO (Normally Open) aansluitingen, compatibel met elke deurcontroller, PLC of alarmsysteem.
Dubbele Montageopties: Ondersteunt wandmontage (3x 5mm boorgaten) en metalen oppervlaktemontage (3x 3mm zelftappende schroeven), aanpassend aan diverse installatiescenario's.
Vereenvoudigde Uitlijning: Compact ontwerp en duidelijke visuele feedback maken uitlijning eenvoudig—geen professionele technische vaardigheden vereist voor de installatie.

4. Veiligheid-Centrisch Ontwerp

Insluitingsbescherming: Voldoet aan de veiligheidseisen voor geautomatiseerde deur/poortsystemen, voorkomt ongelukken door het sluiten te stoppen wanneer obstakels worden gedetecteerd.
Stabiele Continue Werking: Industriële componenten garanderen langdurige betrouwbaarheid in scenario's met hoge frequentie (bijv. winkelcentra, industriële werkplaatsen).

Technische Specificaties

Parameter	Specificatie
Model	IR-20M
Detectieprincipe	Doorstraal (Zender + Ontvanger Paar)
Max. Detectiebereik	20 Meter (binnen/buiten)
Voeding	12-24V AC/DC (Niet-gepolariseerd)
TX Maximaal Bedrijfsstroom	≤ 25mA
RX Maximaal Bedrijfsstroom	≤ 35mA
Uitgangstype	1 Wisselrelais (SPDT)
Relais Contactwaardering	Max. 500mA @ 48V AC/DC
Ingress Protection	IP55
Bedrijfstemperatuur	-10°C tot +60°C
Behuizingsmateriaal	Technisch Plastic met Rubberen Behuizing
Ontvanger Indicator	Rode LED (Aan wanneer straal wordt onderbroken)
Terminal Configuratie	TX: 1-2 (Voeding); RX: 1-3 (Voeding), 4 (COM), 5 (NC), 6 (NO)

Typische Toepassingen

Automatische Deurveiligheid: Schuifdeuren, draaideuren en snelle roldeuren in winkelcentra, ziekenhuizen en luchthavens—voorkomt insluiting van personen of objecten.
Poort & Garage Automatisering: Industriële poorten, garagedeuren en parkeerbarrières—detecteert voertuigen of obstakels om botsingen tijdens het sluiten te voorkomen.
Perimeter Beveiliging: Onzichtbare infrarood hekken voor eigendomsgrenzen, ramen of hekken—activeert inbraakalarmen wanneer de straal wordt verbroken.
Industriële Machines: Veiligheidsvergrendelingen of aanwezigheidsdetectie voor materiaalbehandelingsapparatuur, geautomatiseerde productielijnen en transportsystemen.
Commerciële & Openbare Ruimtes: Veilige werking van automatische ingangen in kantoorgebouwen, treinstations en winkelcomplexen.

Installatie & Bedradingsgids

Monteer de TX en RX tegenover elkaar, zorg voor een vrije zichtlijn (geen obstakels tussen het paar).
Sluit de voeding (12-24V AC/DC) aan op TX aansluitingen 1 & 2, en RX aansluitingen 1, 2 of 3 (voor verschillende spanning 适配).
Bedraad de RX relais aansluitingen (4=COM, 5=NC, 6=NO) naar uw deurcontroller, PLC of alarmsysteem.
Lijn de TX en RX uit totdat de rode LED van de RX uitgaat (wat een stabiele straalverbinding aangeeft).
Bevestig de frontpanelen met de meegeleverde schroeven en test vervolgens door de straal te onderbreken—controleer of de RX LED aangaat en het relais van staat verandert.

Waarom Kiezen voor JUTAI IR-20 Infrarood Fotocel?

Bewezen Industriële Betrouwbaarheid: Gebouwd voor continu gebruik in veeleisende toegangscontrole- en veiligheidsscenario's, waardoor de onderhoudsfrequentie wordt verminderd.
Wereldwijde Compatibiliteit: Flexibele spanningingang en universele relaisuitgang passen zich aan wereldwijde automatiseringssystemen en voedingsstandaarden aan.
Gebruiksvriendelijk Ontwerp: Vereenvoudigde installatie, intuïtieve uitlijning en duidelijke documentatie verlagen de implementatiekosten.
Vertrouwde Merkondersteuning: Ontwikkeld door Shenzhen JUTAI Comm Co., Ltd., met professionele technische ondersteuning en duurzame, kwaliteitsgegarandeerde componenten.

Upgrade uw veiligheids- en automatiseringssystemen met de betrouwbare detectie van JUTAI IR-20 Fotocellen. Neem contact met ons op voor specificaties, prijzen en technische ondersteuning.
