IP55-infraroodstraalsensor voor buitenbeveiliging en automatisering

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	IR-20
Document	JUTAI Wired Photocell IR-20...20.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen	1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

IP-classificatie	ip65	Detectiebereik	30m
Type	bedraad	Hs-code	8531901000
Pakketgrootte	12.00cm * 11.70cm * 4.30cm	Brutogewicht pakket	0,25 kg
Markeren	IP55 infraroodstraalsensor , Infraroodstraalsensor voor outdoorbeveiligingsautomatisering , Infraroodstraalsensor voor buitenbeveiliging

Laat een bericht achter

Productomschrijving

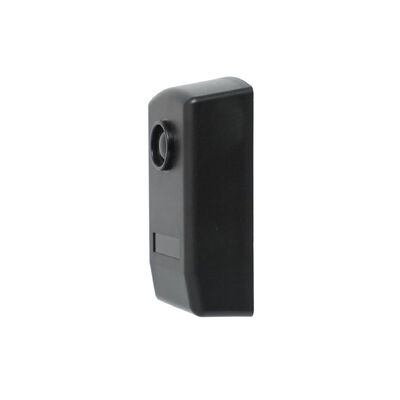

IP55-geclassificeerde infraroodstraalsensor voor buitenbeveiliging en automatisering

De JUTAI IR-20M infraroodstraalsensor (ook bekend als IR-sensor, fotocel of doorstraalsensor) is een industriële detectieoplossing die is ontworpen voor buitenbeveiliging en automatiseringsscenario's. Met een IP55-beschermingsgraad is hij uitstekend bestand tegen stof en waterstralen, waardoor hij betrouwbare prestaties levert in zware buitenomgevingen. Deze sensor bestaat uit een bijpassende zender (TX) en ontvanger (RX) en creëert een onzichtbare detectiestraal van 20 meter, die dient als een cruciale veiligheidsbarrière voor poorten, deuren, perimeterbeveiliging en industriële machines wereldwijd.

Productoverzicht

De IR-20M werkt volgens een eenvoudig maar robuust doorstraalprincipe, waarbij de TX een gerichte infraroodstraal uitzendt naar de RX. Wanneer de straal wordt onderbroken door een object (persoon, voertuig of obstakel), activeert de interne relais van de RX onmiddellijk en stuurt een signaal om de deuren te stoppen met sluiten, alarmen te activeren of geautomatiseerde apparatuur te pauzeren.

De sensor is vervaardigd met duurzaam technisch plastic en een rubberen behuizing en is bestand tegen UV-straling, temperatuurschommelingen en vuil van buiten. Hij is ontworpen voor 24/7 continu gebruik, waardoor hij ideaal is voor buitentoepassingen met veel verkeer of veiligheidskritische toepassingen waar betrouwbaarheid niet in het gedrang mag komen.

Kernfuncties en voordelen

1. IP55 Weerbestendig en duurzaam ontwerp

IP55-bescherming: Blokkeert effectief de binnendringing van stof en is bestand tegen lagedrukwaterstralen (uit alle richtingen), waardoor directe installatie buitenshuis mogelijk is zonder extra behuizingen.
UV- en corrosiebestendigheid: De rubberen, UV-bestendige behuizing voorkomt aantasting door zonlicht en barre weersomstandigheden, waardoor de levensduur in buitenomgevingen wordt verlengd.
Brede temperatuuraanpassing: Werkt stabiel van -10°C tot +60°C, aanpassing aan de meeste klimaten (van koude winters tot hete zomers).

2. Betrouwbare detectie over lange afstand

Detectiebereik van 20 meter: Biedt een stabiele, gerichte straal voor brede openingen (bijv. industriële poorten, parkeerbarrières) en perimeterbeveiligingshekken.
Anti-interferentieprestaties: Het geoptimaliseerde infraroodstraalontwerp minimaliseert valse triggers door omgevingslicht, regen of stof, waardoor nauwkeurige detectie wordt gegarandeerd.
Intuïtieve statusfeedback: De RX is voorzien van een rode LED-indicator - uit tijdens normaal gebruik (straal onbelemmerd) en aan wanneer de straal wordt onderbroken - voor snelle uitlijning en realtime statuscontroles.

3. Flexibele integratie en eenvoudige installatie

Universele voedingscompatibiliteit: Werkt met 12-24V AC/DC (niet-gepolariseerde) voedingen, naadloos te integreren met gangbare deurcontrollers, PLC's en alarmsystemen.
Veelzijdige relaisuitgang: SPDT (Single Pole Double Throw) relais met COM (Common, klem 4), NC (Normally Closed, klem 5) en NO (Normally Open, klem 6) klemmen voor universele compatibiliteit.
Dubbele montageopties: Ondersteunt wandmontage (3x 5 mm boorgaten met schroefankers) en montage op metalen oppervlakken (3x 3 mm zelftappende schroeven), aanpassing aan diverse installatiescenario's buitenshuis.
Vereenvoudigde bedrading: Duidelijke klemmenmarkering (TX: 1-2 voor voeding; RX: 1-3 voor voeding, 4-6 voor relaisuitgang) vermindert installatiefouten.

4. Veiligheidsgericht en industriële prestaties

Preventie van insluiting: Voldoet aan de veiligheidseisen voor automatische deuren, poorten en barrières, waardoor botsingen of insluiting van personen/objecten worden voorkomen.
Robuuste elektrische specificaties: TX max. bedrijfsstroom ≤25mA, RX max. bedrijfsstroom ≤35mA en relaiscontactclassificatie tot 500mA @ 48V AC/DC - geschikt voor industriële automatiseringsbelastingen.

Technische specificaties

Parameter	Specificatie
Model	IR-20M
Detectieprincipe	Doorstraal (zender + ontvangerpaar)
Max. detectiebereik	20 meter (binnen/buiten)
Voeding	12-24V AC/DC (niet-gepolariseerd)
TX maximale bedrijfsstroom	≤ 25mA
RX maximale bedrijfsstroom	≤ 35mA
Uitgangstype	1 wisselrelais (SPDT)
Relaiscontactclassificatie	Max. 500mA @ 48V AC/DC
Beschermingsgraad	IP55
Bedrijfstemperatuur	-10°C tot +60°C
Behuizingsmateriaal	Technisch plastic met rubberen behuizing
Ontvangerindicator	Rode LED (Aan wanneer de straal wordt onderbroken)
Klemconfiguratie	TX: 1-2 (Voeding); RX: 1-3 (Voeding), 4 (COM), 5 (NC), 6 (NO)
Montagegaten	Wand: 3x 5 mm; Metaal: 3x 3 mm
Afmetingen (ca.)	90,63 mm × 44,90 mm × 30,00 mm

Typische toepassingen

Automatisering van buitenpoorten en garages: Industriële poorten, parkeerbarrières en garagedeuren - detectie van voertuigen/obstakels om botsingen tijdens het sluiten te voorkomen.
Perimeterbeveiliging: Onzichtbare infraroodhekken voor eigendomsgrenzen, fabrieksmuren of woonhekken - activeren van inbraakalarmen wanneer de straal wordt verbroken.
Veiligheid van automatische deuren: Buitenschuifdeuren, draaideuren of snelle roldeuren in winkelcentra, ziekenhuizen of industriële faciliteiten - voorkomen van insluiting.
Veiligheid van industriële machines: Buitenmaterieel, transportsystemen of bouwmachines - fungeren als een veiligheidsvergrendeling voor aanwezigheidsdetectie.
Commerciële en openbare ruimtes: Parkeerplaatsen, treinstations en ingangen van kantoorgebouwen - zorgen voor een veilige werking van geautomatiseerde toegangssystemen.

Installatie- en bedradingsgids

Montagevoorbereiding: Kies een locatie met een duidelijke zichtlijn tussen TX en RX. Boor voor muren 3x 5 mm gaten en installeer schroefankers; boor voor metalen oppervlakken 3x 3 mm gaten voor zelftappende schroeven.
Bedradingsaansluiting:
- Sluit 12-24V AC/DC voeding aan op TX klemmen 1 & 2.
- Sluit de voeding aan op RX klemmen 1, 2 of 3 (spanningsafgestemd).
- Sluit RX klemmen 4 (COM), 5 (NC), 6 (NO) aan op uw controller, PLC of alarmsysteem.
Uitlijning: Pas de TX- en RX-posities aan totdat de rode LED van de RX uitgaat (wat een stabiele straalverbinding aangeeft).
Eindopstelling: Bevestig de frontpanelen met de meegeleverde schroeven. Test door de straal te onderbreken - controleer of de RX LED aangaat en het relais correct wordt geactiveerd.

Waarom kiezen voor de JUTAI IR-20M infraroodstraalsensor?

IP55 betrouwbaarheid buitenshuis: Gebouwd om stof, regen en extreme temperaturen te weerstaan - ideaal voor onbeschermde buitenomgevingen.
Industriële duurzaamheid: Hoogwaardige componenten en een robuuste behuizing zorgen voor langdurige prestaties met minimaal onderhoud.
Universele compatibiliteit: Flexibele stroomtoevoer en relaisuitgang integreren naadloos met bestaande beveiligings- en automatiseringssystemen.
Gebruiksvriendelijke installatie: Duidelijke markering, dubbele montageopties en intuïtieve LED-feedback verminderen de installatietijd en fouten.
Vertrouwde merkgarantie: Ontwikkeld door Shenzhen JUTAI Comm Co., Ltd., een professionele leverancier van beveiligings- en automatiseringscomponenten.

Upgrade uw buitenbeveiligings- en automatiseringssystemen met de weerbestendige, betrouwbare JUTAI IR-20M infraroodstraalsensor. Neem contact met ons op voor specificaties, prijzen en technische ondersteuning.
