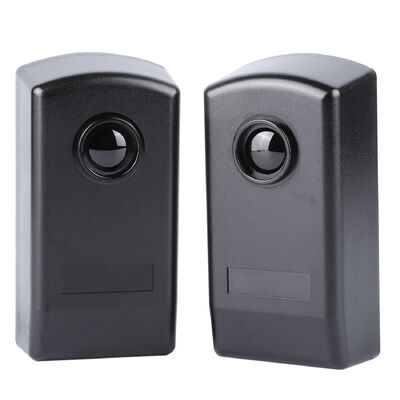

Pakket Brutogewicht 0,25 kg Enkele Straal Fotocel Sensor met 20M Bereik Ideaal voor Automatische Deuren IP65 Gecertificeerd Duurzaam

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	IR-20
Document	JUTAI Wired Photocell IR-20...20.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen	1000 stuks per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

IP-classificatie	ip65	Detectiebereik	30m
Type	bedraad	Hs-code	8531901000
Pakketgrootte	12.00cm * 11.70cm * 4.30cm	Brutogewicht pakket	0,25 kg
Markeren	20M Bereik Fotocel Sensor voor Automatische Deur , 20M IP65 Fotocel Sensor voor Automatische Deur , IP65 Fotocel Sensor voor Automatische Deur

Laat een bericht achter

Productomschrijving

Enkele Straal Fotocel Sensor met 20M Bereik voor Automatische Deuren

De JUTAI IR-20M Enkele Straal Fotocel Sensor is een professionele infrarood detectieoplossing die speciaal is ontworpen voor automatische deursystemen en veiligheidskritische automatiseringsscenario's. Als een door-beam sensor die een zender (TX) en ontvanger (RX) combineert, creëert het een onzichtbare, precieze infrarode straal met een detectiebereik van 20 meter, waardoor betrouwbare obstakeldetectie wordt geleverd om insluiting te voorkomen en de operationele veiligheid te verbeteren. Met een IP55 weerbestendigheid, brede spanningscompatibiliteit en industriële duurzaamheid, is het de vertrouwde keuze voor automatische schuifdeuren, draaideuren, snelle roldeuren en toegangscontrolesystemen wereldwijd.

Productoverzicht

Werkend volgens een eenvoudig door-beam principe, werkt de IR-20M sensor door een gerichte infrarode straal uit te zenden van de TX naar de RX. Wanneer een object - of het nu een persoon, voertuig of obstakel is - de straal onderbreekt, activeert de interne relais van de RX onmiddellijk, waardoor een signaal naar de automatische deurcontroller wordt gestuurd om de sluiting te stoppen, de richting om te keren of de werking te pauzeren.

Gemaakt van UV-bestendig technisch plastic en een rubberen behuizing, is het sensorpaar gebouwd om bestand te zijn tegen buitenelementen, stof en temperatuurschommelingen. Het is ontworpen voor 24/7 continu gebruik in commerciële, industriële en openbare omgevingen met veel verkeer waar betrouwbaarheid en veiligheid niet ter discussie staan.

Kernkenmerken & Voordelen

1. Weerbestendige & Duurzame Constructie

IP55 Ingress Protection: Effectief bestand tegen stofindringing en lagedruk waterstralen uit alle richtingen, waardoor directe binnen/buiten installatie mogelijk is zonder extra afscherming.
Brede Spanningscompatibiliteit: Werkt op 12-24V AC/DC (niet-gepolariseerd), naadloos integrerend met standaard automatische deurvoedingen en controlesystemen.
Temperatuurbestendigheid: Functioneert stabiel van -10°C tot +60°C, aanpassend aan diverse klimaten en werkomstandigheden.

2. Betrouwbare 20-Meter Detectie

Prestaties over lange afstand: Levert een stabiele, gerichte infrarode straal met een maximaal bereik van 20 meter, geschikt voor brede deuropeningen en grote toegangsgebieden.
Anti-Interferentie Ontwerp: Geoptimaliseerde optische technologie minimaliseert valse triggers veroorzaakt door omgevingslicht, regen of stof, waardoor nauwkeurige detectie in complexe omgevingen wordt gegarandeerd.
Intuïtieve Statusindicator: De RX heeft een rode LED - uit wanneer de straal onbelemmerd is (normale werking) en aan wanneer onderbroken - voor snelle uitlijning en real-time statuscontroles.

3. Eenvoudige Installatie & Universele Integratie

Dubbele Montageopties: Ondersteunt wandmontage (3x 5 mm boorgaten met schroefankers) en metalen oppervlaktemontage (3x 3 mm zelftappende schroeven), aanpassend aan diverse installatiescenario's.
Veelzijdige Relaisuitgang: SPDT (Single Pole Double Throw) relais met Common (COM, klem 4), Normally Closed (NC, klem 5) en Normally Open (NO, klem 6) klemmen, compatibel met elke automatische deurcontroller, PLC of alarmsysteem.
Vereenvoudigde Bedrading: Duidelijke klemmenmarkering (TX: 1-2 voor voeding; RX: 1-3 voor voeding, 4-6 voor relaisuitgang) vermindert installatiefouten en bespaart installatietijd.

4. Veiligheid-Centrisch Ontwerp voor Automatische Deuren

Insluitingspreventie: Voldoet aan kritische veiligheidseisen voor automatische deuren, waardoor botsingen en insluiting van personen, huisdieren of objecten worden voorkomen.
Industriële Betrouwbaarheid: Hoogwaardige componenten en een robuuste behuizing zorgen voor langdurige prestaties in scenario's met hoge frequentie (bijv. winkelcentra, luchthavens, ziekenhuizen).

Technische Specificaties

Parameter	Specificatie
Model	IR-20M
Detectieprincipe	Enkele straal door-beam (Zender + Ontvanger Paar)
Maximaal Detectiebereik	20 Meter (binnen/buiten)
Voeding	12-24V AC/DC (Niet-gepolariseerd)
Maximale TX Bedrijfsstroom	≤ 25mA
Maximale RX Bedrijfsstroom	≤ 35mA
Uitgangstype	1 Wisselrelais (SPDT)
Relais Contactwaardering	Max. 500mA @ 48V AC/DC
Ingress Protection Rating	IP55
Bedrijfstemperatuurbereik	-10°C tot +60°C
Behuizingsmateriaal	Technisch Plastic met Rubberen Behuizing
Ontvanger Indicator	Rode LED (Aan wanneer straal onderbroken is)
Klemmenconfiguratie	TX: 1-2 (Voeding); RX: 1-3 (Voeding), 4 (COM), 5 (NC), 6 (NO)
Montagegat Specificaties	Wand: 3x 5mm; Metaal: 3x 3mm
Afmetingen (L×B×H)	90.63mm × 44.90mm × 30.00mm

Typische Toepassingen

Automatische Schuifdeuren: Winkelcentra, kantoorgebouwen, luchthavens en ziekenhuizen - insluiting voorkomen tijdens het sluiten.
Draaideuren & Roldeuren: Industriële faciliteiten, magazijnen en winkels - obstakels detecteren om botsingen te voorkomen.
Garagedeuren & Parkeerbarrières: Residentiële en commerciële parkeerterreinen - veilige werking garanderen wanneer voertuigen of voetgangers aanwezig zijn.
Toegangscontrolesystemen: Perimeterbeveiliging voor deuropeningen, poorten en afgesloten gebieden - alarmen activeren of toegang weigeren wanneer de straal wordt verbroken.
Openbare Gebouwen Entrees: Treinstations, ziekenhuizen en scholen - de veiligheid verbeteren voor automatische deursystemen met veel verkeer.

Installatie & Bedradingsgids

Montagevoorbereiding: Selecteer een locatie met een duidelijke zichtlijn tussen de TX en RX. Voor muren, boor 3x 5 mm gaten en installeer schroefankers; voor metalen oppervlakken, boor 3x 3 mm gaten voor zelftappende schroeven.
Bedradingsaansluiting:
- Sluit 12-24V AC/DC voeding aan op TX klemmen 1 en 2.
- Sluit dezelfde voeding aan op RX klemmen 1, 2 of 3 (spanningsafgestemd).
- Sluit RX klemmen 4 (COM), 5 (NC) en 6 (NO) aan op uw automatische deurcontroller of alarmsysteem.
Uitlijning: Pas de posities van de TX en RX aan totdat de rode LED van de RX uitgaat, wat een stabiele straalverbinding aangeeft.
Eindtest: Bevestig de frontpanelen met de meegeleverde schroeven. Test door de straal te onderbreken - controleer of de RX LED aangaat en de deurcontroller correct reageert (stopt of omkeert).

Waarom kiezen voor JUTAI IR-20M Enkele Straal Fotocel Sensor?

Op maat gemaakt voor Automatische Deuren: Geoptimaliseerd ontwerp voldoet aan de specifieke veiligheids- en prestatiebehoeften van automatische deursystemen.
Bewezen Betrouwbaarheid: Industriële componenten en weerbestendige constructie zorgen voor consistente werking in veeleisende omgevingen.
Universele Compatibiliteit: Werkt met alle belangrijke automatische deurcontrollers en voedingen, waardoor de integratiecomplexiteit wordt verminderd.
Kosteneffectieve Veiligheid: Hoogwaardige prestaties tegen een concurrerende prijs, waardoor de totale systeemkosten worden verlaagd.
Vertrouwde Merkondersteuning: Ontwikkeld door Shenzhen JUTAI Comm Co., Ltd., een professionele leverancier van beveiligings- en automatiseringscomponenten met wereldwijde technische ondersteuning.

Upgrade de veiligheid en betrouwbaarheid van uw automatische deursysteem met de JUTAI IR-20M Enkele Straal Fotocel Sensor. Neem contact met ons op voor gedetailleerde specificaties, prijzen en technische assistentie.
