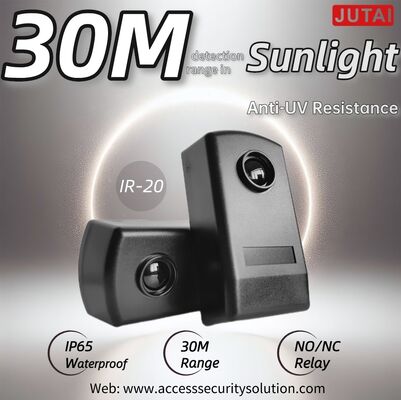

Infrarood Veiligheidssensor voor Schuifdeuren, Garagedeuren en Poorten

Plaats van herkomst	China
Merknaam	JUTAI
Certificering	CE
Modelnummer	IR-20
Document	JUTAI Wired Photocell IR-20...20.pdf
Min. bestelaantal	1
Prijs	negotiable
Verpakking Details	Tekenfilm
Levertijd	5 - 8 werkdagen
Betalingscondities	T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen	1000 stuks per maand

Productdetails

IP-classificatie	ip65	Detectiebereik	30m
Type	bedraad	Hs-code	8531901000
Pakketgrootte	12.00cm * 11.70cm * 4.30cm	Brutogewicht pakket	0,25 kg
Markeren	Garagedeuren Infrarood Veiligheidssensor , Poorten Infrarood Veiligheidssensor , Schuifdeuren Infrarood Veiligheidssensor

Laat een bericht achter

Productomschrijving

Infraroodveiligheidssensor voor schuifdeuren, garagedeuren en poorten

De JUTAI IR-20 infraroodveiligheidssensor (ook wel infraroodfotocel, straalsensor,of IR-sensor) is een professionele doorstralingsdetectieoplossing die is ontworpen om de veiligheid van schuifdeuren te verbeterenHet systeem bestaat uit een gemengde zender (TX) en ontvanger (RX) en creëert een onzichtbare infraroodstraal van 30 meter die obstakels betrouwbaar detecteert.het voorkomen van gevangenschapMet een weerbestendige IP55-classificatie, breedspanningscompatibiliteit en industriële duurzaamheid is het een betrouwbaar veiligheidscomponent voor residentiële, commerciële,en industriële toegangscontrolesystemen wereldwijd.

Productoverzicht

De IR-20-sensor werkt volgens een eenvoudig maar robuust doorstralingsprincipe en zendt een gerichte infraroodstraal uit van de TX naar de RX.huisdierDe RX's interne relais wordt onmiddellijk geactiveerd en stuurt een signaal naar de deur/poortcontroller om de sluiting te stoppen, de richting om te keren of de werking te pauzeren.

Het sensorpaar is gebouwd met UV-bestendige kunststof en een rubberen behuizing en is bestand tegen buitenelementen (stof, regen, zonlicht) en temperatuurschommelingen.Het is ontworpen voor 24 uur per dag, 7 dagen per week en 24 uur per dag in drukke verkeersomgevingen of omgevingen die voor de veiligheid van het voertuig cruciaal zijn., waarbij een betrouwbare prestatie wordt gewaarborgd wanneer de veiligheid niet in gevaar kan worden gebracht.

Kernkenmerken en voordelen

1Weerbestendig en duurzaam ontwerp

IP55-inbraakbescherming: effectief bestand tegen het binnendringen van stof en lage-druk waterstralen vanuit elke richting, waardoor directe installatie binnen/buiten mogelijk is zonder extra afscherming.
Grootspanningscompatibiliteit: Werkt op 12-24V AC/DC (niet-gepolariseerd), naadloos te integreren met standaard deur/poort stroomvoorziening en besturingssystemen.
Temperatuurbestendigheid: Stabiel functioneert van -10°C tot +60°C, aangepast aan verschillende klimaten (van koude winters tot hete zomers) en werkomstandigheden.

2Betrouwbare 30 meter detectie.

Verzorging op lange afstand: Levert een stabiele, gerichte infraroodstraal met een maximaal bereik van 30 meter, geschikt voor brede deur-/poortopeningen en grote toegangsgebieden.
Technologie tegen interferentieOptimaliseerd optisch ontwerp minimaliseert valse triggers veroorzaakt door omgevingslicht, regen of stof, waardoor nauwkeurige detectie in complexe omgevingen wordt gewaarborgd.
Intuïtieve statusindicator: De RX is voorzien van een rode LED die wordt uitgeschakeld wanneer het licht niet wordt belemmerd (normale werking) en wordt ingeschakeld wanneer het wordt onderbroken voor snelle uitlijning en statuscontroles in realtime.

3Eenvoudige installatie en universele integratie

Opties voor dubbele montage: Ondersteunt wandmontage (3x 5 mm boorgaten met schroefankers) en metalen oppervlakte montage (3x 3 mm zelfklapende schroeven), aangepast aan verschillende installatiescenario's.
Versatile relais-output: SPDT (Single Pole Double Throw) relais met Common (COM, terminal 4), Normally Closed (NC, terminal 5), en Normally Open (NO, terminal 6) terminals, compatibel met elke deur/poort controller, PLC,of alarmsysteem.
Vergemakkelijkte bedrading: Duidelijke terminaletikettering (TX: 1-2 voor vermogen; RX: 1-3 voor vermogen, 4-6 voor relaisuitgang) vermindert installatiefouten en bespaart installatietijd.

4. Veiligheidsgericht voor deuren en poorten

Voorkoming van valstrikken: Voldoet aan de cruciale veiligheidsvereisten voor automatische deuren en poorten, waardoor botsingen en gevangenschap van mensen, huisdieren of voorwerpen worden voorkomen.
Industriële betrouwbaarheid: Hoogwaardige componenten en robuuste behuizing zorgen voor lange termijn prestaties in scenario's met een hoge gebruiksfrequentie (bijv. winkelcentra, magazijnen, wooncomplexen).

Technische specificaties

Parameter	Specificatie
Model	IR-20
Principe van opsporing	Doorstraling (zender + ontvangerpaar)
Maximaal detectiebereik	30 meter (binnen/buiten)
Stroomvoorziening	12-24V AC/DC (niet gepolariseerd)
Maximale TX-werkstroom	≤ 25mA
Maximale RX-werkstroom	≤ 35 mA
Uitvoertype	1 Overgangsrelais (SPDT)
Relaiscontactklasse	Max. 500mA @ 48V AC/DC
Indringingsbescherming	IP55
Werktemperatuurbereik	-10°C tot +60°C
Huismateriaal	Ingenieurskunststof met rubberen behuizing
Aanwijzer van de ontvanger	Rode LED (aan als het licht wordt onderbroken)
Terminalconfiguratie	TX: 1-2 (Power); RX: 1-3 (Power), 4 (COM), 5 (NC), 6 (NO)
Specificaties van het montagegat	Muur: 3x5 mm; metaal: 3x3 mm
Afmetingen (L × W × H)	90.63 mm × 44.90 mm × 30.00 mm

Typische toepassingen

Schuifdeuren: winkelcentra, kantoorgebouwen, luchthavens en ziekenhuizen: voorkoming van verstrikking tijdens sluiting.
Garagedeuren: Parkeerterreinen voor woningen en bedrijven die een veilige werking garanderen wanneer voertuigen, voetgangers of huisdieren aanwezig zijn.
Industriële/commerciële poorten: magazijnen, fabrieken en wooncomplexen: detectie van obstakels om botsing te voorkomen bij het sluiten van de poort.
Toegangscontrolesystemen: Perimeterbeveiliging voor deuren, poorten en afgesloten ruimtes die alarmen activeren of toegang ontzeggen wanneer de straal wordt overtreden.
De ingangen van openbare gebouwen: treinstations, scholen en winkelcentra verbetering van de veiligheid voor automatische deur-/poortsystemen met veel verkeer.

Installatie- en bedradingsgids

MontagevoorbereidingVoor muren moeten 3x 5 mm gaten worden geboord en schroeven worden aangebracht; voor metalen oppervlakken moeten 3x 3 mm gaten worden geboord voor zelfkoppelende schroeven.
Draadverbinding:
- Sluit 12-24V AC/DC aan op TX-terminals 1 en 2.
- Verbind dezelfde voedingsbron met RX-terminals 1, 2 of 3 (spanningsmatching).
- Draad RX-terminals 4 (COM), 5 (NC) en 6 (NO) aan uw deur/poort bediener of alarm systeem.
Uitlijning: Stel de posities van de TX en de RX in totdat de rode LED van de RX?? wordt uitgeschakeld, wat een stabiele bundelverbinding aangeeft.
Eindproef: Bevestig de voorpanelen met de meegeleverde schroeven.

Waarom de JUTAI IR-20 infraroodveiligheidssensor kiezen?

Uitgebreid bereik van 30 meter: Ideaal voor brede deur-/poortopeningen en grote toegangsgebieden, met een grotere veiligheidszone dan standaard sensoren.
Weerbestendige betrouwbaarheid: IP55-bescherming zorgt voor consistente prestaties in buitenomgevingen, bestand tegen stof, regen en extreme temperaturen.
Universele verenigbaarheid: Werkt met alle belangrijke deur/poortcontrollers en stroomvoorzieningen, waardoor de integratiecomplexiteit wordt verminderd.
Gebruikersvriendelijke installatie: Duidelijke etikettering, dubbele montageopties en intuïtieve LED-feedback vereenvoudigen de installatie voor technici.
Betrouwbare merkgarantie: Ontwikkeld door Shenzhen JUTAI Comm Co., Ltd., een professionele leverancier van beveiligings- en automatiseringscomponenten met wereldwijde technische ondersteuning.

Verbeter de veiligheid van uw deuren en poorten met de betrouwbare JUTAI IR-20 infrarood veiligheidssensor.
