IP65 12-24V AC DC Infrarood fotocel sensor Perfect voor industriële commerciële beveiligingsinstallaties die de werking verzekeren

Plaats van herkomst China
Merknaam JUTAI
Certificering CE
Modelnummer IR-20
Document JUTAI Wired Photocell IR-20...20.pdf
Min. bestelaantal 1
Prijs negotiable
Verpakking Details Tekenfilm
Levertijd 5 - 8 werkdagen
Betalingscondities T/T,L/C,D/A,D/P,Western Union,Paypal, MoneyGram,Alipay
Levering vermogen 1000 stuks per maand
Productdetails
IP-classificatie ip65 Detectiebereik 30m
Type bedraad Hs-code 8531901000
Pakketgrootte 12.00cm * 11.70cm * 4.30cm Brutogewicht pakket 0,25 kg
Markeren

AC DC industriële fotocel sensor

,

Commerciële fotocelsensoren

,

IP65 Commerciële fotocel sensor

Laat een bericht achter
Productomschrijving

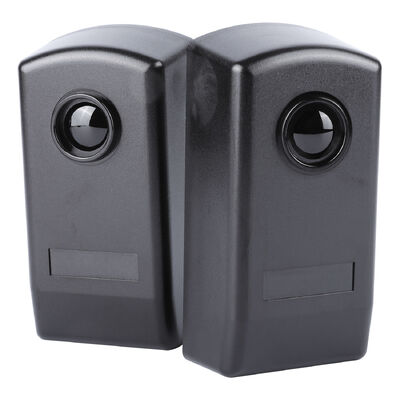

IP65 12-24V AC DC Infrarood fotocel sensor Perfect voor industriële commerciële beveiligingsinstallaties die de werking verzekeren 0

12-24V AC/DC Industriële & Commerciële Infrarood Fotocel – Betrouwbare Perimeterbeveiliging & Veiligheidsdetectie


De JUTAI IR-20 Infrarood Fotocel (ook bekend als IR-straalsensor, doorstraalsensor of veiligheidsfotocel) is een robuuste, industriële detectieoplossing die is ontworpen voor industriële en commerciële beveiligingsscenario's. Met een veelzijdige 12-24V AC/DC-voeding levert hij een stabiele, onzichtbare infraroodstraal van 30 meter om obstakels, indringers en gevaren te detecteren — waardoor het een essentieel onderdeel is voor perimeterbescherming, geautomatiseerde toegangscontrole en veiligheidsvergrendelingen in fabrieken, magazijnen, winkelcentra en commerciële complexen wereldwijd.

Productoverzicht


Als een doorstraalsensor die een precieze zender (TX) en ontvanger (RX) combineert, werkt de IR-20 volgens een eenvoudig maar zeer betrouwbaar principe: de TX zendt een gerichte infraroodstraal uit die is uitgelijnd met de RX. Wanneer de straal wordt onderbroken door een object — of het nu een indringer, voertuig, apparatuur of puin is — activeert de interne SPDT-relais van de RX onmiddellijk. Dit stuurt een signaal naar uw beveiligingssysteem, toegangscontroller of machines om alarmen te activeren, de werking te stoppen of de toegang te blokkeren, waardoor een snelle reactie op potentiële risico's wordt gegarandeerd.

De IR-20 is vervaardigd met industriële duurzaamheid in gedachten en beschikt over een UV-bestendige technische kunststof behuizing met een rubberen afdichting, ontworpen om bestand te zijn tegen de ontberingen van industriële omgevingen (stof, trillingen, temperatuurschommelingen) en commerciële gebieden met veel verkeer. Hij is gebouwd voor 24/7 continu gebruik en biedt consistente prestaties waar veiligheid en beveiliging niet in het gedrang mogen komen.

Kernkenmerken & Voordelen


1. Industriële Duurzaamheid & Weerbestendigheid


  • IP55 Ingress Protection: Beschermt effectief tegen stof en lagedrukwaterstralen uit alle richtingen, waardoor directe buiteninstallatie mogelijk is voor perimeterbeveiliging en binnengebruik in zware industriële omgevingen (bijv. magazijnen met stof of vocht).
  • Brede Spanning Flexibiliteit: Werkt naadloos op 12-24V AC/DC (niet-gepolariseerd), waardoor er geen speciale voedingen nodig zijn en moeiteloos kan worden geïntegreerd met standaard industriële PLC's, commerciële beveiligingspanelen en toegangscontrolesystemen.
  • Temperatuurweerstand: Functioneert betrouwbaar van -10°C tot +60°C, aanpassing aan extreme klimaatomstandigheden — van koude industriële magazijnen tot warme commerciële parkeerterreinen.

2. 30-Meter Lange Afstand & Anti-Interferentie Detectie


  • Uitgebreid Detectiebereik: Levert een stabiele, gerichte infraroodstraal over 30 meter (binnen/buiten), die brede openingen (industriële poorten, laadperrons van magazijnen) en grote commerciële ruimtes (atria van winkelcentra, perimeter van parkeerterreinen) bestrijkt zonder signaaldegradatie.
  • Anti-Omgevingsinterferentie: Geoptimaliseerde optische technologie minimaliseert valse triggers veroorzaakt door omgevingslicht (zonlicht, tl-armaturen), regen of stof — cruciaal voor industriële omgevingen met variabele verlichting en commerciële gebieden met veel voetverkeer.
  • Intuïtieve Statusfeedback: De RX beschikt over een heldere rode LED-indicator: uit wanneer de straal onbelemmerd is (normale werking) en aan wanneer onderbroken. Hierdoor kunnen technici de sensor snel uitlijnen tijdens de installatie en problemen in realtime oplossen.

3. Universele Integratie & Probleemloze Installatie


  • Veelzijdige Relaisuitgang: Uitgerust met een Single Pole Double Throw (SPDT) relais, inclusief Common (COM, klem 4), Normally Closed (NC, klem 5) en Normally Open (NO, klem 6) klemmen. Dit universele ontwerp garandeert compatibiliteit met elke industriële machineveiligheidsvergrendeling, commercieel alarmsysteem of automatische deur-/poortcontroller.
  • Dubbele Montageoplossingen: Ondersteunt wandmontage (3x 5 mm boorgaten met schroefankers) voor commerciële gebouwen en oppervlaktemontage op metaal (3x 3 mm zelftappende schroeven) voor industriële apparatuur of metalen constructies, aanpassing aan diverse installatiescenario's.
  • Vereenvoudigde Bedrading & Etikettering: Duidelijke klemmarkeringen (TX: 1-2 voor voeding; RX: 1-3 voor voeding, 4-6 voor relaisuitgang) verminderen installatiefouten, waardoor technici tijd besparen in zowel industriële als commerciële omgevingen.

4. Veiligheid-Centrisch Ontwerp voor Industrieel & Commercieel Gebruik


  • Perimeter Intrusion Prevention: Creëert een onzichtbare beveiligingsbarrière voor industriële faciliteitperimeters, commerciële eigendomsgrenzen of afgesloten gebieden (bijv. serverruimtes, inventarisopslag), die alarmen activeert wanneer deze worden geschonden.
  • Machineveiligheidsvergrendeling: Werkt als een veiligheidssensor voor industriële machines (transportbanden, verpakkingslijnen) en commerciële apparatuur (automatische deuren, parkeerbarrières), waardoor insluiting of botsing wordt voorkomen door de werking te stoppen wanneer obstakels worden gedetecteerd.
  • Laag Stroomverbruik: TX max. bedrijfsstroom ≤25mA en RX max. bedrijfsstroom ≤35mA, waardoor energie-efficiëntie wordt gegarandeerd voor 24/7 werking in industriële fabrieken en commerciële gebouwen.

Technische Specificaties


Parameter Specificatie
Model IR-20
Detectieprincipe Doorstraal (Zender + Ontvanger Paar)
Maximaal Detectiebereik 30 meter (binnen/buiten)
Voeding 12-24V AC/DC (Niet-gepolariseerd)
Maximale TX Bedrijfsstroom ≤ 25mA
Maximale RX Bedrijfsstroom ≤ 35mA
Uitgangstype 1 Wisselrelais (SPDT)
Relais Contactwaardering Max. 500mA @ 48V AC/DC
Ingress Protection Rating IP55
Bedrijfstemperatuurbereik -10°C tot +60°C
Behuizingsmateriaal UV-bestendig technisch kunststof met rubberen afdichting
Ontvanger Indicator Rode LED (Aan wanneer straal wordt onderbroken)
Klemconfiguratie TX: 1-2 (Voeding); RX: 1-3 (Voeding), 4 (COM), 5 (NC), 6 (NO)
Montagegat Specificaties Wand: 3x 5 mm; Metaal: 3x 3 mm
Afmetingen (L×B×H) 90,63 mm × 44,90 mm × 30,00 mm

Typische Toepassingen


Industriële Beveiliging & Veiligheid


  • Fabriek Perimeterbescherming: Onzichtbare straalbarrières voor faciliteitsmuren, hekken of laaddoktoegangen — die alarmen activeren voor ongeautoriseerde toegang.
  • Magazijn Veiligheidsvergrendelingen: Veiligheidssensoren voor transportsystemen, geautomatiseerde opslag- en ophaalsystemen (ASRS) en verpakkingsmachines — die de werking stoppen wanneer werknemers of obstakels zich in de gevarenzone bevinden.
  • Industriële Poortautomatisering: Detectie voor grote fabriekspoorten of voertuigtoegangspunten — die voorkomt dat de poort sluit op voertuigen of apparatuur.

Commerciële Beveiliging & Toegangscontrole


  • Winkelcentrum & Detailhandel Beveiliging: Perimeterbescherming voor achterruimtes, inventarisruimtes of etalage-ingangen na sluitingstijd.
  • Parkeerterrein & Garage Veiligheid: Obstakeldetectie voor automatische parkeerbarrières en garagedeuren — die botsingen met voertuigen of voetgangers voorkomt.
  • Kantoorgebouw & Commercieel Complex Toegang: Veiligheidssensoren voor automatische schuifdeuren, toegang tot afgesloten ruimtes en liftlobby's — die de veiligheid van huurders en bezoekers verbetert.
  • Ziekenhuis & Openbare Faciliteit Beveiliging: Niet-intrusieve detectie voor nooduitgangen, medische voorraadkamers of zeer beveiligde ruimtes (bijv. datacenters in kantoorgebouwen).

Installatie & Bedradingsgids


  1. Montagevoorbereiding: Selecteer een locatie met een onbelemmerde zichtlijn tussen de TX en RX. Voor wandmontage (commerciële gebouwen) boort u 3x 5 mm gaten en installeert u schroefankers; voor metalen oppervlakken (industriële apparatuur) boort u 3x 3 mm gaten voor zelftappende schroeven.
  2. Bedradingsaansluiting:
    • Sluit 12-24V AC/DC-voeding aan op TX-klemmen 1 en 2.
    • Sluit dezelfde voeding aan op RX-klemmen 1, 2 of 3 (overeenkomend met de spanningswaarde).
    • Sluit RX-klemmen 4 (COM), 5 (NC) en 6 (NO) aan op uw beveiligingspaneel, PLC of toegangscontroller.

  3. Uitlijning: Pas de TX- en RX-posities aan totdat de rode LED van de RX uitgaat, wat een stabiele straalverbinding aangeeft. Gebruik de LED-feedback om de uitlijning te verfijnen voor detectie over lange afstand.
  4. Eindtest: Bevestig de frontpanelen met de meegeleverde schroeven. Test de sensor door de straal te onderbreken — controleer of de RX-LED aangaat en het aangesloten systeem (alarm, deurcontroller, machines) correct reageert.

Waarom kiezen voor JUTAI IR-20 Infrarood Fotocel?


  • Dual-Scene Aanpasbaarheid: Op maat gemaakt voor zowel industriële robuustheid als commerciële veelzijdigheid, waardoor aparte sensoren voor verschillende omgevingen overbodig zijn.
  • Lange Afstand Betrouwbaarheid: 30 meter detectiebereik bestrijkt grote ruimtes, waardoor het aantal sensoren dat nodig is voor perimeterbescherming of veiligheidsdekking wordt verminderd.
  • Kosteneffectieve Beveiliging: Industriële prestaties tegen een concurrerende prijs, waardoor de totale kosten van beveiligings- en veiligheidssystemen voor bedrijven worden verlaagd.
  • Universele Compatibiliteit: Werkt met alle belangrijke industriële PLC's, commerciële beveiligingspanelen en toegangscontrolesystemen, waardoor de integratie met bestaande infrastructuur wordt vereenvoudigd.
  • Vertrouwde Merkondersteuning: Ontwikkeld door Shenzhen JUTAI Comm Co., Ltd., een professionele leverancier van industriële en commerciële beveiligingscomponenten, met wereldwijde technische ondersteuning en kwaliteitsborging.

Verhoog uw industriële en commerciële beveiliging met de duurzame, langeafstands JUTAI IR-20 Infrarood Fotocel. Neem contact met ons op voor gedetailleerde specificaties, bulkprijzen en technische assistentie op maat voor uw specifieke toepassing.
