Weerbestendige infraroodstraalsensor voor inbraaks- en toegangscontrolesystemen

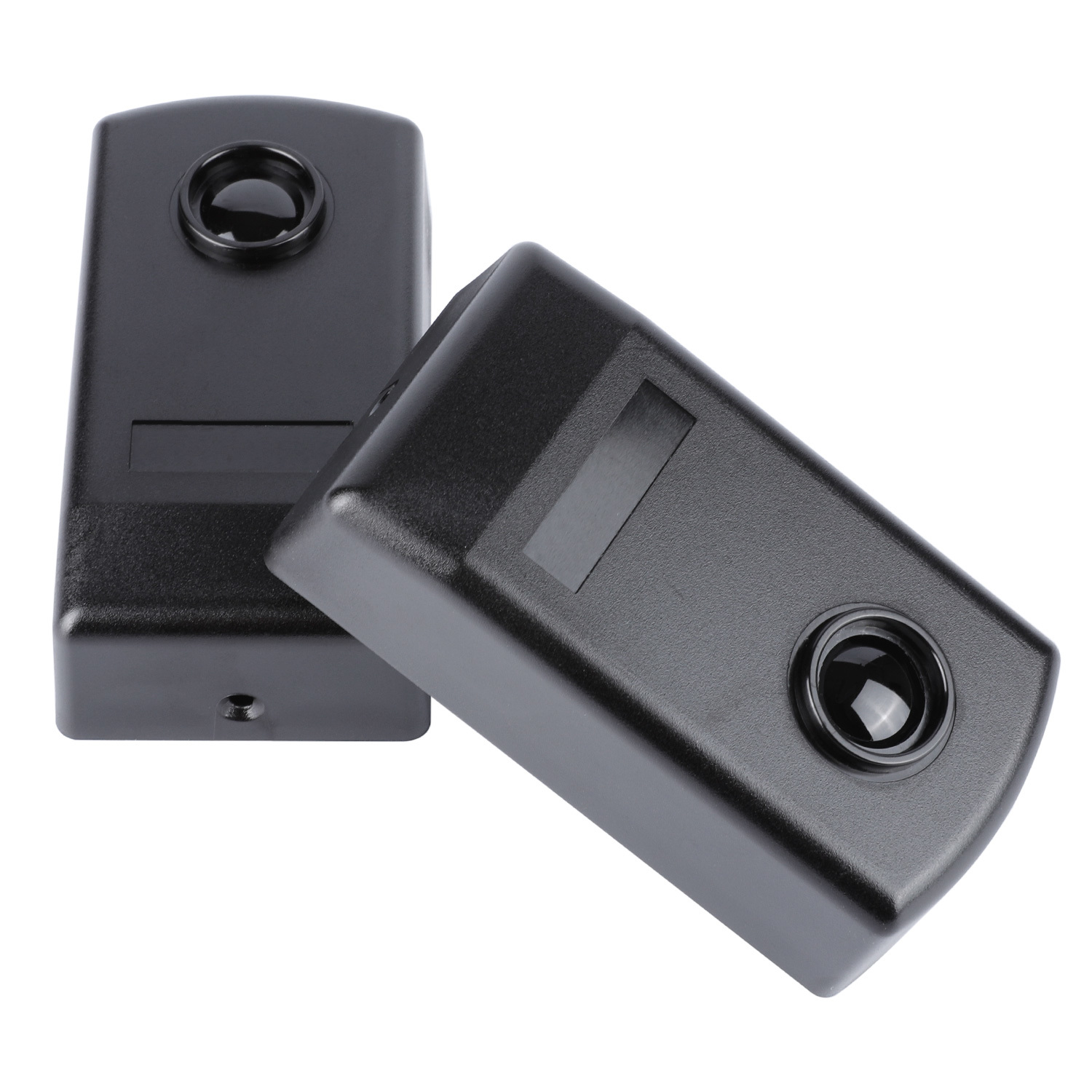

De JUTAI IR-20M Weerbestendige IR-straalsensor (ook wel infrarood fotocel, doorstraalsensor of anti-inbraak IR-detector genoemd) is een robuust, beveiligingsgericht detectieapparaat, exclusief ontworpen voor anti-inbraaksystemen en toegangscontroletoepassingen. Met een IP55 weerbestendige classificatie, een stabiel detectiebereik van 20 meter en veelzijdige 12-24V AC/DC voedingscompatibiliteit, creëert het een onzichtbare, betrouwbare beveiligingsbarrière om inbraken te ontmoedigen, toegang te beheren en eigendommen te beschermen - waardoor het ideaal is voor residentiële perimeters, commerciële gebouwen, industriële faciliteiten en zones met beperkte toegang wereldwijd.

Als een professionele doorstraalsensor die een precisiezender (TX) en ontvanger (RX) koppelt, werkt de IR-20M op een beproefd principe: de TX zendt een gerichte infraroodstraal uit die zich vastzet op de RX om een continu detectiepad te vormen. Wanneer een indringer, voertuig of enig obstakel de straal onderbreekt - zowel overdag als 's nachts - activeert het interne relais van de RX onmiddellijk. Dit stuurt een snel signaal naar uw anti-inbraakalarmsysteem (activeren van sirenes of waarschuwingen) of toegangscontrolepaneel (blokkeren van ongeautoriseerde toegang of stoppen van automatische poorten), wat zorgt voor proactieve beveiligingsreacties.

Gebouwd om buitenomstandigheden en beveiligingsscenario's met veel verkeer te weerstaan, is de IR-20M voorzien van een UV-bestendige technische kunststof behuizing met een strakke rubberen afdichting. Het is ontworpen voor 24/7 ononderbroken werking, bestand tegen stof, regen, temperatuurschommelingen en lichte trillingen - cruciaal voor langdurige betrouwbaarheid van anti-inbraak en toegangscontrole.

• IP55 Ingress Protection: Volledig afgeschermd tegen stofindringing en waterstralen met lage druk vanuit elke richting, waardoor directe buiteninstallatie voor perimeter anti-inbraakbarrières mogelijk is zonder extra behuizingen.
• UV- & Corrosiebestendigheid: De duurzame behuizing is bestand tegen door de zon veroorzaakte degradatie en barre weersomstandigheden, waardoor de prestaties behouden blijven in regen, sneeuw of omgevingen met hoge luchtvochtigheid - essentieel voor beveiliging het hele jaar door.
• Brede Temperatuuraanpassing: Werkt betrouwbaar van -10°C tot +60°C, aangepast aan diverse klimaten (van koude residentiële gebieden tot hete commerciële parkeerplaatsen).

• Beveiligingsdekking op Lange Afstand: Levert een gerichte, consistente infraroodstraal over 20 meter (binnen/buiten), die brede openingen (tuinafsluitingen, ingangen van gebouwen of industriële poortopeningen) overbrugt zonder signaalverlies.
• Anti-interferentie Technologie: Geoptimaliseerd optisch ontwerp minimaliseert valse alarmen veroorzaakt door omgevingslicht (direct zonlicht, straatverlichting), regen of stof - waardoor onnodige waarschuwingen worden geëlimineerd en betrouwbare anti-inbraakprestaties worden gegarandeerd.
• Intuïtieve Statusindicator: De RX is voorzien van een heldere rode LED: uit wanneer de straal ononderbroken is (normale beveiligingsstatus) en aan wanneer deze onderbroken is. Dit maakt snelle uitlijning tijdens installatie en directe probleemoplossing voor beveiligingsteams mogelijk.

• Veelzijdige Voedingscompatibiliteit: Werkt op 12-24V AC/DC (niet-gepolariseerd), naadloze integratie met standaard anti-inbraakalarmpanelen, toegangscontrolesystemen, automatische poortcontrollers en PLC's - geen speciale voedingen nodig.
• SPDT Relais Uitgang: Voorzien van Common (COM, terminal 4), Normally Closed (NC, terminal 5) en Normally Open (NO, terminal 6) terminals, wat compatibiliteit met alle belangrijke beveiligings- en toegangscontrolehardware garandeert.
• Laag Stroomverbruik: TX maximale bedrijfsstroom ≤25mA en RX maximale bedrijfsstroom ≤35mA, ter ondersteuning van energiezuinige 24/7 beveiligingsbewaking zonder hoge energiekosten.

• Dubbele Montage Opties: Ondersteunt wandmontage (3x 5mm boorgaten met pluggen) voor residentiële/commerciële exterieurs en metalen oppervlaktemontage (3x 3mm zelftappende schroeven) voor industriële poorten of metalen hekken - aanpasbaar aan diverse beveiligingsopstellingen.
• Vereenvoudigde Bedrading & Labeling: Duidelijke terminalmarkeringen (TX: 1-2 voor voeding; RX: 1-3 voor voeding, 4-6 voor relaisuitgang) verminderen installatiefouten, waardoor beveiligingstechnici snel kunnen installeren.
• Manipulatiebestendige Assemblage: Het voorpaneel wordt met schroeven bevestigd, waardoor ongeautoriseerde manipulatie wordt voorkomen - cruciaal voor het handhaven van de integriteit van anti-inbraaksystemen.

• Residentiële Perimeter Beveiliging: Onzichtbare straalbarrières voor tuinafsluitingen, tuinpoorten of ramen - activeren van alarmen bij ongeautoriseerde toegang.
• Commerciële Gebouwbeveiliging: Beveiliging na sluitingstijd voor winkelpuien, achterdeuren, opslagruimtes of kantoorperimeters.
• Industriële Faciliteit Anti-inbraak: Detectie voor magazijnhekken, laaddok ingangen of opslagplaatsen voor apparatuur - ontmoedigen van diefstal of vandalisme.

• Automatische Poorttoegang: Veiligheidsdetectie voor residentiële/commerciële garagedeuren, industriële schuifpoorten of parkeerbarrières - voorkomen van sluiting op voertuigen/voetgangers en blokkeren van ongeautoriseerde toegang.
• Toegang tot Beperkte Gebieden: Onzichtbare stralen voor serverruimtes, datacenters of kantoren met hoge beveiliging - activeren van waarschuwingen als ongeautoriseerd personeel de zone binnendringt.
• Toegang tot Openbare Faciliteiten: Beveiliging voor afgesloten ziekenhuisgebieden, schoolperimeters of ingangen van overheidsgebouwen - verbeteren van gecontroleerde toegang.

1. Voorbereiding Montage: Kies een locatie met een onbelemmerde zichtlijn tussen TX en RX (vermijd struiken, bewegende objecten of direct zonlicht op de RX). Boor voor muren 3x 5mm gaten en installeer pluggen; boor voor metalen oppervlakken 3x 3mm gaten voor zelftappende schroeven.
2. Paneel & Bedrading Instelling: Til het voorpaneel van zowel TX als RX op, leid kabels door de behuizing en sluit als volgt aan:
   • Sluit 12-24V AC/DC voeding aan op TX terminals 1 en 2.
   • Sluit dezelfde voeding aan op RX terminals 1, 2 of 3 (passende spanning).
   • Sluit RX terminals 4 (COM), 5 (NC) en 6 (NO) aan op uw anti-inbraakalarmpaneel of toegangscontrolesysteem.
3. Uitlijning: Pas de posities van TX en RX aan totdat de rode LED van de RX uitgaat (wat duidt op een stabiele straalverbinding). Fijn afstellen voor betrouwbaarheid op lange afstand.
4. Definitieve Beveiligingstest: Bevestig de voorpanelen met de meegeleverde schroeven. Test door de straal te onderbreken - controleer of de RX LED aangaat en het aangesloten systeem (alarm, poortcontroller) onmiddellijk reageert.

Versterk uw anti-inbraak- en toegangscontrolesystemen met de duurzame, betrouwbare JUTAI IR-20M Weerbestendige IR-straalsensor. Neem contact met ons op voor gedetailleerde specificaties, bulkprijzen en technische assistentie op maat voor uw beveiligingsvereisten.
