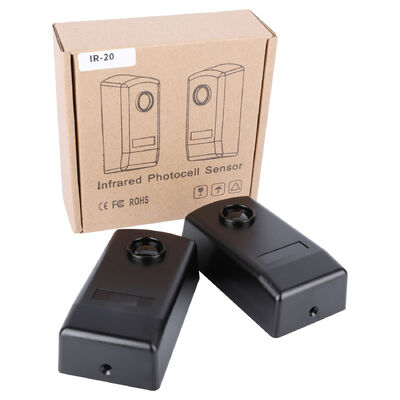

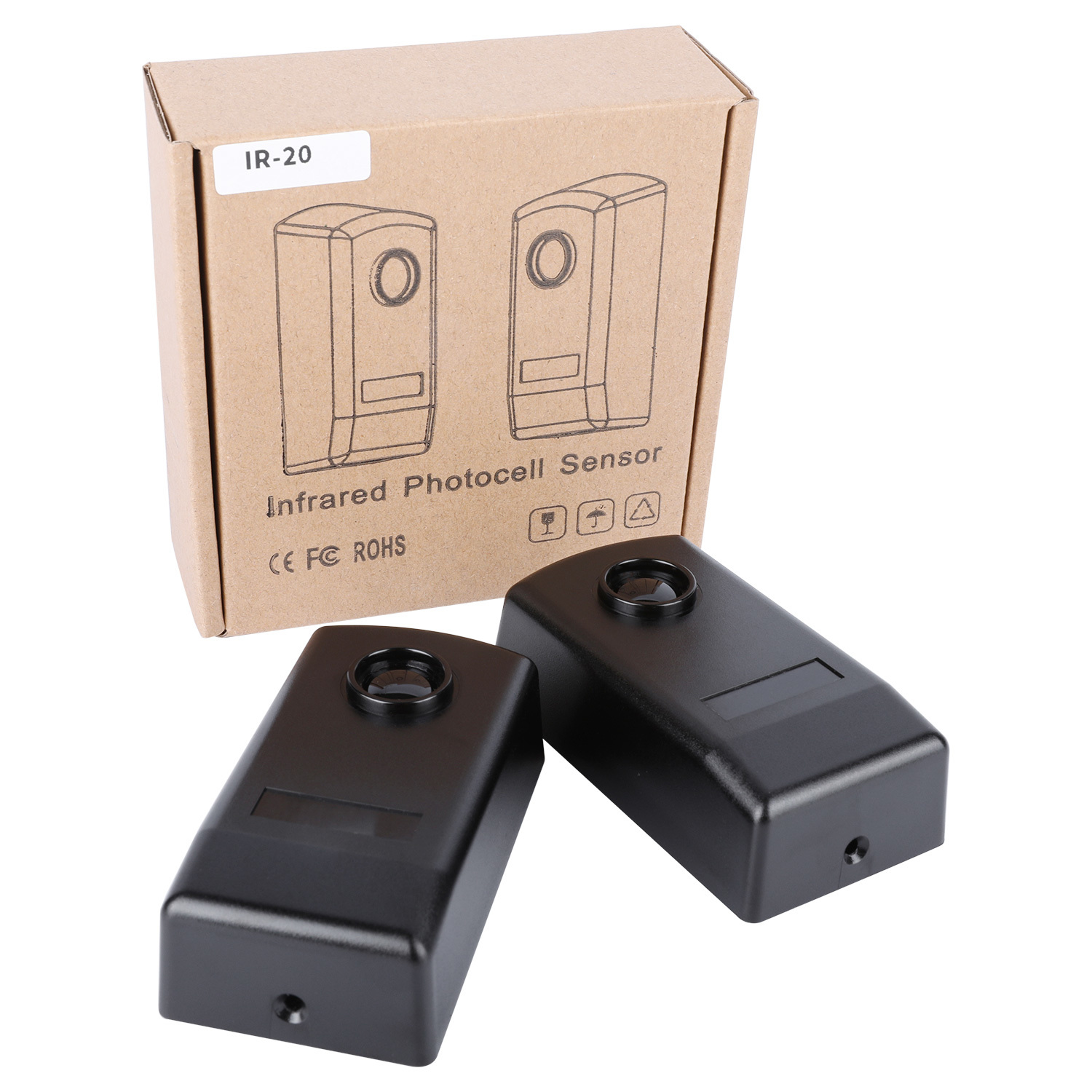

Eenvoudig te installeren infraroodsensor – JUTAI IR-20 voor deurbesturing en beveiligingssystemen

Productoverzicht

Belangrijkste kenmerken en voordelen (eenvoudige installatie gericht)

1. Probleemloze installatie en configuratie

• Minimale montage met gereedschap: Ondersteunt wandmontage (3x 5 mm boorgaten met schroefankers) en montage op metalen oppervlakken (3x 3 mm zelftappende schroeven) — past op de meeste deurkozijnen, beveiligingshekken en gebouwen zonder aangepaste aanpassingen.
• Duidelijke bedrading en etikettering: De aansluitingen zijn duidelijk gemarkeerd (TX: 1-2 voor voeding; RX: 1-3 voor voeding, 4=COM, 5=NC, 6=NO) om verwarring te voorkomen. Er zijn geen complexe bedradingsschema's nodig — zelfs beginnende installateurs kunnen de aansluitingen binnen enkele minuten voltooien.
• Intuïtieve uitlijning: De heldere rode LED-indicator van de RX (uit wanneer de straal is uitgelijnd, aan wanneer onderbroken) geeft real-time feedback. Pas eenvoudig de TX/RX-posities aan totdat de LED uitgaat — geen kalibratietools of technische expertise vereist.
• Klik-op voorpaneel: Het voorpaneel kan gemakkelijk worden opgetild voor toegang tot de bedrading en wordt stevig gesloten met de meegeleverde schroeven, waardoor de laatste installatiestap wordt gestroomlijnd en interne componenten worden beschermd tegen stof.

2. Weerbestendige en betrouwbare prestaties

• IP55-bescherming tegen binnendringen: Bestand tegen binnendringen van stof en lagedrukwaterstralen uit elke richting, waardoor het geschikt is voor directe buiteninstallatie (bijv. buitenkant van garagedeuren, commerciële entrees) zonder extra behuizingen.
• Brede temperatuuraanpassing: Werkt stabiel van -10°C tot +60°C, aanpassing aan diverse klimaten — van koude winters tot hete zomeromgevingen — zonder prestatieverlies.
• Anti-interferentieontwerp: Geoptimaliseerde optische filtering minimaliseert valse triggers van omgevingslicht (zonlicht, tl-armaturen) en omgevingsvuil, waardoor consistente prestaties worden gegarandeerd in drukke deurbesturingsscenario's.

3. Universele compatibiliteit en praktische functionaliteit

• Flexibele stroomtoevoer: Werkt met 12-24V AC/DC (niet-gepolariseerde) voedingen, naadloos integrerend met standaard deurcontrollers, beveiligingsalarmsystemen en toegangscontrolesystemen — geen speciale voedingsadapters nodig.
• Veelzijdige relaisuitgang: Uitgerust met Common (COM, aansluiting 4), Normally Closed (NC, aansluiting 5) en Normally Open (NO, aansluiting 6) aansluitingen, waardoor compatibiliteit met alle belangrijke deurbesturings- en beveiligingshardware wordt gegarandeerd.
• Laag stroomverbruik: TX max. bedrijfsstroom ≤25mA en RX max. bedrijfsstroom ≤35mA, ondersteuning van energiezuinige 24/7 werking zonder overmatig stroomverbruik.

Technische specificaties

Stapsgewijze installatiegids

1. Bereid de montageplaats voor: Kies een locatie met een duidelijke zichtlijn tussen de TX en RX (vermijd obstakels zoals struiken of deurhardware). Boor voor muren 3x 5 mm gaten en plaats schroefankers; voor metalen oppervlakken, boor 3x 3 mm gaten voor zelftappende schroeven.
2. Toegang tot bedradingsaansluitingen: Til het voorpaneel van zowel de TX als de RX op om de klemmenblokken bloot te leggen — er is geen gereedschap nodig om het paneel te verwijderen.
3. Sluit voeding en bedieningselementen aan:
   • Sluit 12-24V AC/DC-voeding aan op TX-aansluitingen 1 en 2.
   • Sluit dezelfde voeding aan op RX-aansluitingen 1, 2 of 3 (overeenkomend met de spanningswaarde).
   • Verbind RX-aansluitingen 4 (COM), 5 (NC) en 6 (NO) met uw deurcontroller, alarmsysteem of toegangssysteem.


4. Lijn het sensorspaar uit: Pas de posities van de TX en RX aan totdat de rode LED van de RX uitgaat — dit geeft een stabiele straalverbinding aan.
5. Beveilig en test: Sluit de voorpanelen en zet ze vast met de meegeleverde schroeven. Test door de straal te onderbreken — controleer of de RX-LED aangaat en het aangesloten systeem (deurcontroller/alarm) correct reageert.

Typische toepassingen

• Garagedeuren in woningen: Voorkomt het vastraken van mensen, huisdieren of voorwerpen tijdens het sluiten, waardoor de veiligheid thuis wordt verbeterd.
• Commerciële schuifdeuren: Zorgt voor een veilige werking in winkelcentra, winkels en kantoorgebouwen — waardoor deuren niet op voetgangers sluiten.
• Industriële poortautomatisering: Detecteert voertuigen of obstakels in het pad van industriële schuifpoorten of parkeerbarrières.
• Perimeterbeveiliging: Creëert onzichtbare straalbarrières voor hekken in de achtertuin, kantooromtrekken of zones met beperkte toegang — waardoor alarmen worden geactiveerd voor ongeautoriseerde toegang.
• Ingangen van openbare voorzieningen: Verbetert de veiligheid voor automatische deuren in ziekenhuizen, scholen en treinstations, waar installatiegemak en betrouwbaarheid cruciaal zijn.

Waarom kiezen voor JUTAI IR-20 eenvoudige installatie infraroodsensor?

• Geen expertise nodig: Eenvoudige montage, bedrading en uitlijning maken de installatie toegankelijk voor zowel doe-het-zelvers als professionele technici.
• Duurzaam en veelzijdig: IP55-weerbestendigheid en een breed temperatuurbereik garanderen prestaties in binnen/buiten deurbesturingsscenario's.
• Universele compatibiliteit: Werkt met alle belangrijke deurcontrollers en beveiligingssystemen, waardoor de integratiecomplexiteit wordt verminderd.
• Kosteneffectieve veiligheid: Industriële kwaliteit tegen een concurrerende prijs, waardoor de totale systeemkosten voor woningen en bedrijven worden verlaagd.
• Vertrouwde merkgarantie: Ontwikkeld door Shenzhen JUTAI Comm Co., Ltd., een professionele leverancier van automatiserings- en beveiligingscomponenten met wereldwijde technische ondersteuning.
