GridScan Mini Type Safety Light Curtain voor hogesnelheidsdeuren
| Plaats van herkomst | China |
|---|---|
| Merknaam | JUTAI |
| Certificering | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| Modelnummer | CG15-8L12 |
| Document | CG15-8L12 (English).pdf |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | Karton |
| Levertijd | 5-8 dagen |
| Betalingscondities | T/T, L/C, D/A, D/P, Western Union, PayPal ,, MoneyGram, Alipay |
| Levering vermogen | 1000 stuks per maand |
Productdetails
| Sensortype | Mini Grid veiligheidslichtgordijn | Deurtoepassing | Veiligheidsbescherming voor hogesnelheidsdeuren |
|---|---|---|---|
| Detectiebereik | Tot 12 meter binnen en buiten | Straalconfiguratie | 8 infrarooddetectiestralen |
| Bescherming Hoogte | 1225 mm veiligheidsdekking | Werkspanning | DC12–30V |
| Reactiesnelheid | 23 ms | Uitvoertype | NO, NC, COM-relaisuitgang |
| Beschermingsgraad | IP67 | Materiaal van de schaal | Aluminiumlegering |
| STRAAL HET UIT ELKAAR PLAATSEN | 175 mm | Bedrijfstemperatuur | -40 ℃ tot +70 ℃ |
| Markeren | GridScan Mini veiligheidslichtgordijn,ip67 blinkend lichtgordijn,veiligheidsgordijn voor hogesnelheidsdeuren |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Model | Beam Quantity | Protective Height | Detection Distance | Voltage | Output | IP Grade | |
|---|---|---|---|---|---|---|---|
| CG15-8L12 | 8 Beams | 1225mm | 12m | DC12–30V | NO/NC/COM | IP67 |
Productomschrijving

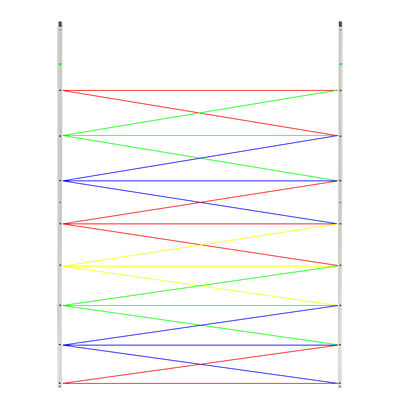

CG15-8L12 Cross-Blanking veiligheidslichtgordijnsensor
CG15-8L12 is een IP67 industriële veiligheidslichtgordijnsensor ontworpen voor snelroldeuren, industriële deuren, garagedeuren, koelopslagdeuren, sectionaaldeuren en automatische deursystemen. Het maakt gebruik van 8 infraroodstralen om een betrouwbaar veiligheidsdetectiegebied te creëren, waardoor beknelling, botsingen en het per ongeluk sluiten van de deur worden voorkomen.
Dit model ondersteunt dwarsafdichtingsbeveiliging, waardoor het geschikt is voor industriële deurtoepassingen waarbij vaste onderste deurconstructies of speciale installatieomstandigheden de normale detectie kunnen beïnvloeden. Wanneer een object het beveiligingsgebied binnengaat, geeft de ontvanger een relaissignaal af via de NO-, NC- en COM-terminals, waardoor de deurcontroller de deur op tijd kan stoppen of omkeren.
Het product heeft een slanke aluminium behuizing, een detectieafstand van 12 meter binnen/buiten, een snelle reactiesnelheid van 23 ms en waterdichte IP67-bescherming. Het is geschikt voor veeleisende industriële omgevingen zoals magazijnen, fabrieken, logistieke kanalen, koelruimtes en laadruimtes.
Belangrijkste kenmerken
- 8 infraroodstralen voor betrouwbare deurbeveiliging
- Detectieafstand van 12 m voor binnen- en buitentoepassingen
- 23 ms snelle respons voor snelroldeursystemen
- Dwarsblinderingsfunctie voor speciale industriële deurconstructies
- NO-, NC- en COM-relaisuitgang voor eenvoudige controlleraansluiting
- IP67 waterdichte en stofdichte bescherming
- Behuizing van aluminiumlegering met compact, slank ontwerp
- 1225 mm beschermende hoogte en 1480 mm productlengte
- Geschikt voor snelloopdeuren, industriële deuren, garagedeuren en koeldeuren
- Eenvoudige installatie met zender, ontvanger en synchronisatiekabel
Technische specificaties
| Item | Specificatie |
|---|---|
| Model | CG15-8L12 |
| Producttype | Cross-blanking veiligheidslichtgordijn |
| Werkspanning | DC12–30V |
| Werkende stroom | 64mA bij DC12V / 44mA bij DC24V / 34mA bij DC30V |
| Uitvoer | NEE, NC, COM |
| Uitgangsbelasting | Max. 1A, 125VAC / 60VDC |
| Aantal balken | 8 balken |
| Balkafstand | 175 mm |
| Golflengte | 950 nm |
| Detectie afstand | 12m binnen/buiten |
| Reactiesnelheid | 23 ms |
| Beschermende hoogte | 1225 mm |
| Productlengte | 1480 mm |
| Shell-materiaal | Aluminiumlegering |
| Draadmateriaal | PVC |
| Kabelspecificatie | AWG26 |
| Kabellengte | 12m synchronisatielijn + 4m kabel |
| Beschermingsgraad | IP67 |
| Bedrijfstemperatuur | -40℃ tot +70℃ |
Toepassingen
CG15-8L12 is geschikt voor:
- Snelloopdeuren
- Industriële deuren
- Garagedeuren
- Deuren voor koude opslag
- Sectionale deuren
- Roldeuren
- Toegangsdeuren van magazijnen
- Logistieke kanaaldeuren
- Automatische deurveiligheidssystemen
Werkingsprincipe
Het systeem omvat een zender en een ontvanger die aan beide zijden van de deuropening zijn geïnstalleerd. De zender stuurt infraroodstralen naar de ontvanger om een beschermd detectiegebied te vormen. Wanneer een persoon, voertuig, pallet of ander obstakel de stralen blokkeert, verandert de ontvanger de status van de relaisuitgang en stuurt een veiligheidssignaal naar de deurcontroller.
Dit helpt de deur te stoppen, opnieuw te openen of om te keren vóór contact, waardoor de veiligheid tijdens het sluiten van de deur wordt verbeterd.
